OPA4991-EP是增强型产品、四通道、40V、4.5MHz、RRIO 运算放大器

产品详情

描述：

OPA4991-EP 是一款高压 (40 V) 通用运算放大器，采用增强型塑料封装。该器件提供卓越的直流精度和交流性能，包括轨到轨输入/输出、低偏移（±125 μV，典型值）、低偏移漂移（±0.3 μV/°C，典型值）、低噪声（10.8 nV/ √ Hz和 1.8 μV PP )，以及 4.5 MHz 带宽。

电源轨的差分和共模输入电压范围、高输出电流 (±75 mA)、高压摆率 (21 V/μs) 和高容性负载驱动 (1 nF) 等独特特性使 OPA4991- EP 是一款适用于高压应用的稳健、高性能AD9852ASTZ运算放大器。

OPA4991-EP 采用 SOT-23 (DYY) 封装，额定温度范围为 –55°C 至 125°C。

特性：

●增强塑料

○单一受控基线

○一个制造、组装和测试场地

○金线

○NiPdAu 铅饰面

○提供军用（–55°C 至 125°C）温度范围

○延长产品生命周期

○扩展产品变更通知

○产品可追溯性

○用于低释气的增强型模塑料

●低失调电压：±125 μV

●低噪声： 1 kHz 时为10.8 nV/√ Hz

●高共模抑制：130 dB

●低偏置电流：±10 pA

●轨到轨输入和输出

●宽带宽：4.5 MHz GBW

●高压摆率：21 V/μs

●高容性负载驱动：1 nF

●多路复用器/比较器输入

●低静态电流：每个放大器 560 μA

●宽电源：±1.35 V 至 ±20 V、2.7 V 至 40 V

●强大的 EMIRR 性能：输入和电源引脚上的 EMI/RFI 滤波器

应用：

●陆地移动无线电

●声纳

●低功率音频前置放大器

●多路数据采集系统

●测试和测量设备

●ADC 驱动放大器

●SAR ADC 参考缓冲器

●可编程逻辑控制器

●高侧和低侧电流检测

参数：

通道数 (#)：4

总电源电压 (Max) (+5V=5, +/-5V=10)：40

总电源电压 (Min) (+5V=5, +/-5V=10)：2.7

轨到轨：进出

GBW（典型值）（MHz）：4.5

压摆率 (Typ) (V/us)：21

Vos（偏移电压@25 C）（最大值）（mV）：0.895

每通道 Iq (Typ) (mA)：0.56

1 kHz 时的 Vn (典型值) (nV/rtHz)：10.8

评分：HiRel 增强型产品

工作温度范围（℃）：-55 到 125

偏移漂移 (Typ) (uV/C)：0.3

特征：EMI 强化、高负载驱动、多路复用器友好、小尺寸

CMRR (典型值) (dB)：130

输出电流 (Typ) (mA)：75

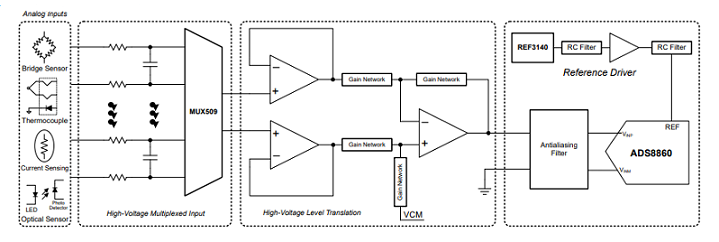

◆高压信号链中的 OPA4991-EP

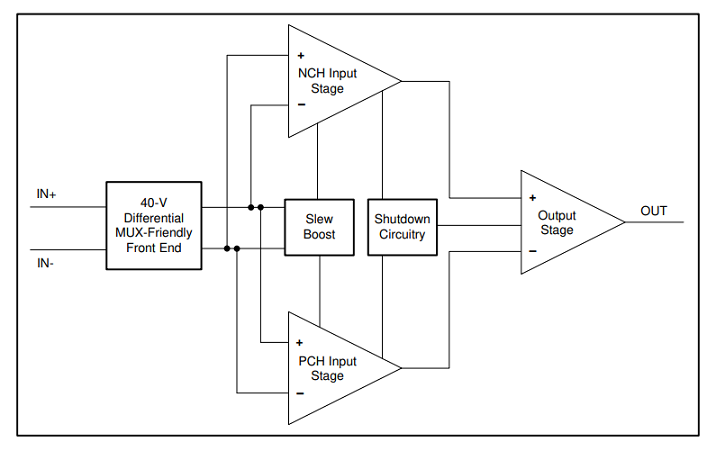

◆OPA4991-EP 功能框图
