AMC7812B是用于模拟监测和控制的集成多通道 ADC 和 DAC

产品详情

描述：

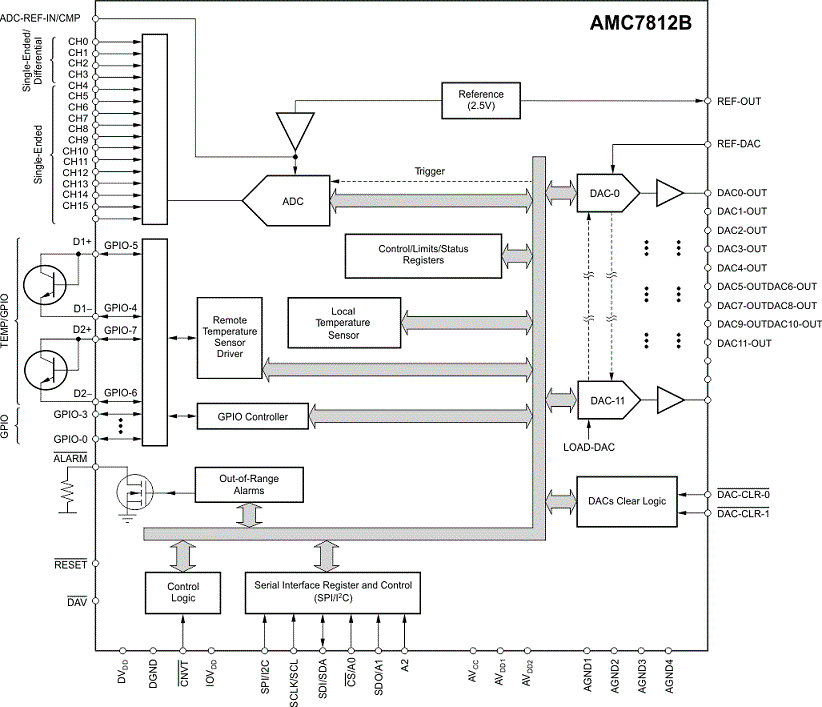

AMC7812B 是一款完整的模拟监控解决方案，包括一个 16 通道、12 位、模数转换器 (ADC)、十二个 12 位数模转换器 (DAC)、八个通用输入和输出 (GPIO)、两个远程温度传感器通道和一个本地AD780BN温度传感器通道。

该器件具有一个内部 +2.5-V 基准，可以将 DAC 输出电压配置为 0 V 至 +5 V 或 0 V 至 +12.5 V 的范围。也可以使用外部基准。典型功耗为 95 mW。AMC7812B 非常适合对电路板空间、尺寸和低功耗至关重要的多通道应用。

该器件采用 QFN-64 或 HTQFP-64 PowerPAD? 封装，额定温度范围为 –40°C 至 +105°C，工作温度范围为 –40°C 至 +125°C。

对于需要不同通道数、附加功能或转换器分辨率的应用，德州仪器 (TI) 提供了完整的模拟监控 (AMC) 产品系列。

特性：

●具有可编程输出的 12 个 12 位 DAC：

○0V 至 5V

○0V 至 12.5V

●DAC 关闭到用户定义的水平

●具有 16 个输入的 12 位、500kSPS ADC：

○16个单端或2个差分+12个单端

●两个远程温度传感器：

○±2°C 精度，–40°C 至 +150°C

●一个内部温度传感器：

○±2.5°C 精度，–40°C 至 +125°C

●输入超出范围警报

●2.5V 内部基准

●八个通用输入和输出

●具有 5V 和 3V 逻辑的可配置 I 2 C 兼容和 SPI? 接口

●掉电模式

●宽工作温度范围：–40°C 至 +125°C

●小封装：9mm × 9mm QFN-64 和 10mm × 10mm HTQFP-64

应用：

●基站中的射频功率放大器控制

●测试和测量

●工业控制

●通用模拟监测和控制

参数：

ADC 通道数：16

ADC 分辨率（位）：12

DAC 通道数 (#)：12

DAC：分辨率（位）：12

温度感应：本地、远程

通用输入输出：8

接口类型：I2C, SPI

特征：GPIO，温度传感器

工作温度范围（℃）：-40 到 125

ADC：采样率 (KSPS)：500

ADC：模拟输入范围（Min）（V）：-5

ADC：模拟输入范围（最大值）（V）：5

DAC：建立时间 (uS)：2

DAC：输出满量程（Min）（V）：0

DAC：输出满量程（最大值）（V）：12.5
