ADS1235是24 位、7.2kSPS、3 通道差分、Δ-Σ ADC，具有 PGA 和交流激励，适用于桥式传感器

产品详情

描述：

ADS1235 是一款精密、7200-SPS、Δ-Σ (ΔΣ) 模数转换器 (ADC)，具有集成的可编程增益放大器 (PGA)。该器件还包括诊断功能，例如 PGA 超量程和参考监视器。ADC 为高精度设备提供高精度、零漂移转换数据，包括称重秤、应变计和AFE2124E电阻式压力传感器。

ADC 具有信号和参考多路复用器，支持三个差分信号输入和两个参考输入。ADC 还包括一个低噪声 PGA，可提供 1、64 和 128 的增益。ADC 还具有一个 24 位 ΔΣ 调制器和可编程数字滤波器。

PGA 的高阻抗输入 (1 GΩ) 减少了由传感器负载引起的测量误差。

ADC 支持交流电桥激励，以消除传感器接线中的漂移误差。ADC 为交流励磁操作提供时钟控制信号。

灵活的数字滤波器可针对单周期稳定转换进行编程，并同时提供 50Hz 和 60Hz 线路周期抑制。

ADS1235 采用 5mm × 5mm QFN 封装，额定温度范围为 –40°C 至 +125°C。

特性：

●24 位、高精度 ADC

○120,000 次无噪声计数（10mV 输入，10SPS）

○偏移漂移：1 nV/°C

○增益漂移：0.5 ppm/°C

●三个差分或五个单端输入

●两个参考输入

●宽输入电压范围：±7 mV 至 ±5 V

●低噪声 PGA，增益：1、64 和 128

●数据速率：2.5 SPS 至 7200 SPS

●交流或直流桥励磁选项

●零漂移操作的斩波模式

●同步 50Hz 和 60Hz 抑制模式

●单周期稳定模式

●缺少参考输入监视器

●信号超范围监视器

●温度感应器

●循环冗余校验 (CRC)

●5V 或 ±2.5V 电源

应用：

●称重秤和应变计数字化仪

●动态称重系统

●压力测量

●过程分析

参数：

分辨率（位）：24

输入通道数：5

采样率（最大）（kSPS）：7.2

接口类型：SPI

建筑学：Delta-Sigma

输入类型：差分、单端

多通道配置：多路复用

参考模式：分机

输入范围（最大）（V）：2.5, 5

输入范围 (Min) (V)：-2.5, 0

特征：50/60 Hz 抑制、GPIO、振荡器、PGA、温度传感器

工作温度范围（℃）：-40 到 125

功耗（典型值）（mW）：23

模拟电压 AVDD (Min) (V)：-2.5, 4.75

模拟电压 AVDD (Max) (V)：2.5, 5.25

数字电源 (Min) (V)：2.7

数字电源 (Max) (V)：5.25

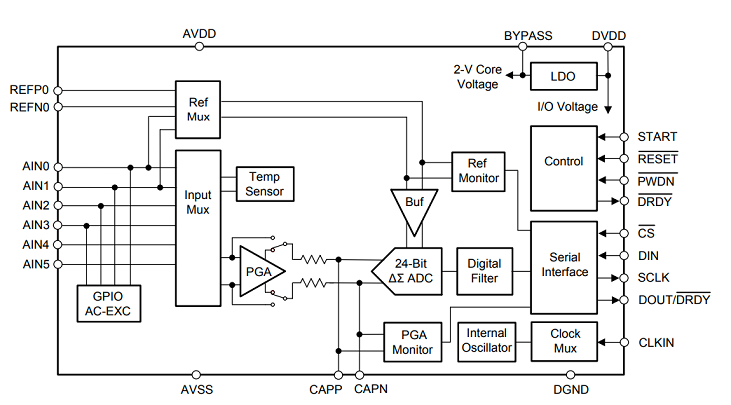

◆ADS1235 框图

◆ADS1235 功能框图
