ADC122S655是双路 12 位、200 kSPS 至 500 kSPS、同步采样 A/D 转换器

产品详情

描述：

ADC122S655 是一款双通道 12 位、200 kSPS 至 500 kSPS 同步采样模数 (A/D) 转换器。两个通道上的模拟输入同时被采样，以保存它们彼此的相对相位信息。该转换器基于逐次逼近寄存器架构，其中模拟输入的差分特性由整个 A/D 转换器的内部采样保持电路保持，以提供出色的共模信号抑制。ADC122S655 具有一个可在 1.0V 至 V A范围内变化的外部基准。

ADC122S655 的串行数据输出为二进制 2 的补码，兼容多种标准，如 SPI、QSPI、MICROWIRE 和许多常见的 DSP 串行接口。串行时钟 (SCLK) 和芯片选择条 ( CS ) 由两个通道共享。

采用单 5V 模拟电源和 2.5V 参考电压运行时，以 500 kSPS 运行时的总功耗通常为 11 mW。ADC122S655 在断电模式下工作时，功耗降至 3 μW。差分输入、低功耗和小尺寸使 ADC122S655 非常适合直接连接到电机控制应用中的ADF4002BRUZ传感器。

工作规定在 -40°C 至 +105°C 的工业温度范围和 6.4 MHz 至 16 MHz 的时钟速率。ADC122S655 采用 10 引脚 VSSOP 封装。

特性：

●真正的同时采样差分输入

●从 200 kSPS 到 500 kSPS 的指定性能

●外部参考

●宽输入共模电压范围

●单路高速串行数据输出

●工作温度范围为 -40°C 至 +105°C

●SPI/QSPI/MICROWIRE/DSP 兼容串行接口

主要规格：

●转换速率：200 kSPS 至 500 kSPS

●INL：±1 LSB（最大值）

●DNL：±0.95 LSB（最大值）

●信噪比：71 dBc（最小值）

●总谐波失真：-72 dBc（最小值）

●ENOB：11.25 位（最小值）

●500 kSPS 时的功耗

○转换，V A = 5V，V REF = 2.5V：11 mW（典型值）

○关断，V A = 5V，V RE F = 2.5V：3 μW（典型值）

应用：

●电机控制

●功率计/监视器

●多轴定位系统

●仪表和控制系统

●数据采集系统

●医疗器械

●直接传感器接口

参数：

分辨率（位）：12

输入通道数：2

采样率（最大）（kSPS）：500

接口类型：SPI、Microwire（串行 I/O）

建筑学：特区

输入类型：微分

多通道配置：同时采样

参考模式：分机

输入范围（最大）（V）：5.5

输入范围 (Min) (V)：0

特征：—

工作温度范围（℃）：-40 到 105

功耗（典型值）（mW）：11

模拟电压 AVDD (Min) (V)：4.5

信噪比 (dB)：73.2

模拟电压 AVDD (Max) (V)：5.5

INL (最大值) (+/-LSB)：1

数字电源 (Min) (V)：4.5

数字电源 (Max) (V)：5.5

◆ADC122S655连接图

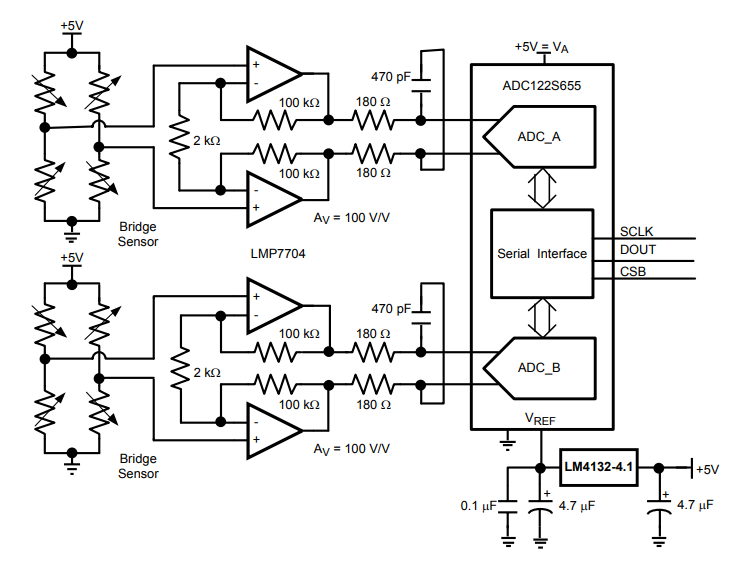

◆将 ADC122S655 连接到桥接传感器
