强！！如何测试自制调试器的功能？

自制了一个调试器，该如何确定这个调试器是否正常工作呢？官方给了一个调试工程，专门用于测试调试器是否正常（所有 MDK 支持的调试器都可以使用该工程测试）。

为了测试 103 的芯片，我们需要稍微修改一下工程（原来的工程不适合）。

工程路径如下（这里的 5.5.1 根据实际安装版本找）：

C:\Keil_v5\ARM\PACK\ARM\CMSIS\5.5.1\CMSIS\DAP\Firmware\Validation\MDK5

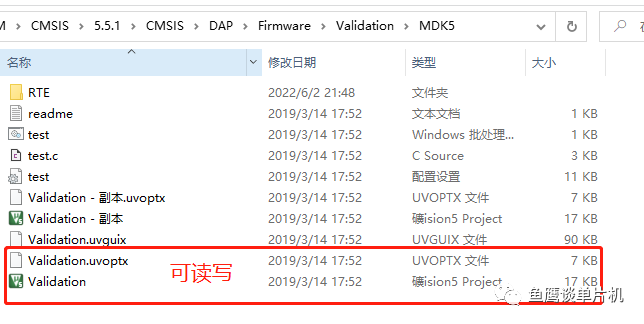

首先，我们先复制两个工程文件出来，因为默认情况下为只读，所以需要设置为可读写：

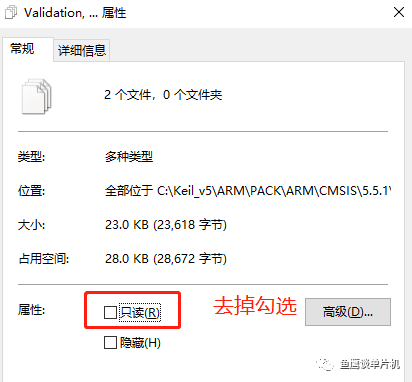

我们设置 Validasion 两个文件为可读写。

打开工程，出现错误，直接取消即可：

因为是测试 CMSIS-DAP 调试器（其它调试器类似），所以需要设置一些调试配置。

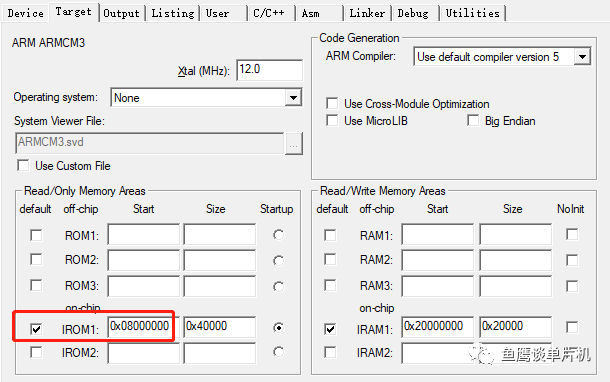

1、首先修改地址为 0x08000000，因为我们的目标板是 103 的。

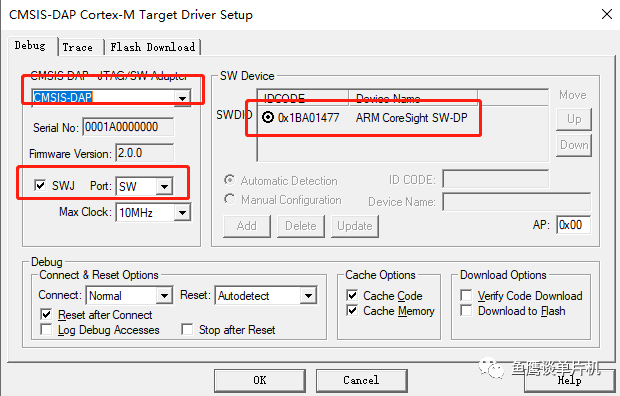

2、选择调试器，SWJ 勾选上，连接被调试板子，此时应该能看到右边的 ID。

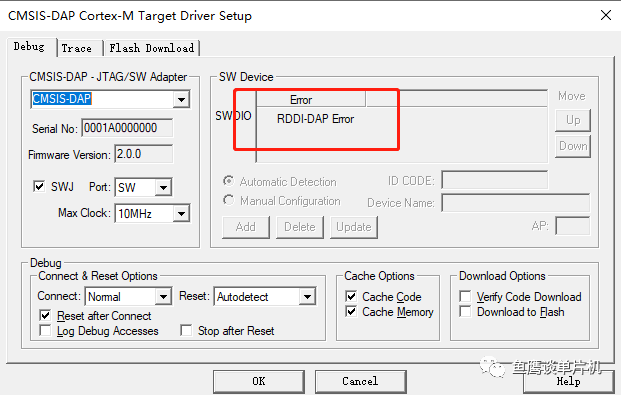

如果没有连接目标板子，就会出现错误，但是调试器是可以正常识别的：

3、下载配置：

完成之后，我们就可以关闭工程了。

现在我们有两种方式进行测试：

手动法：

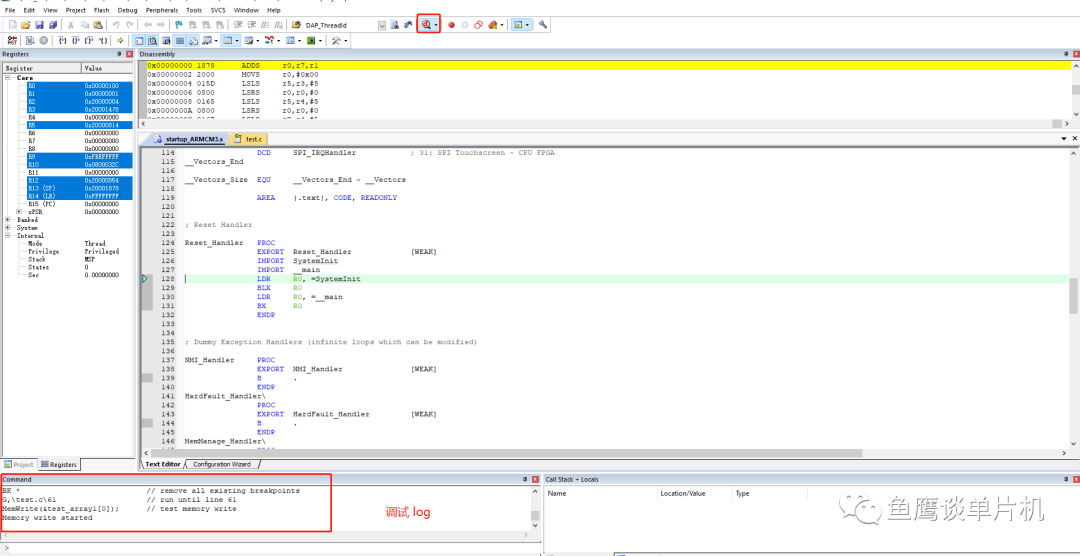

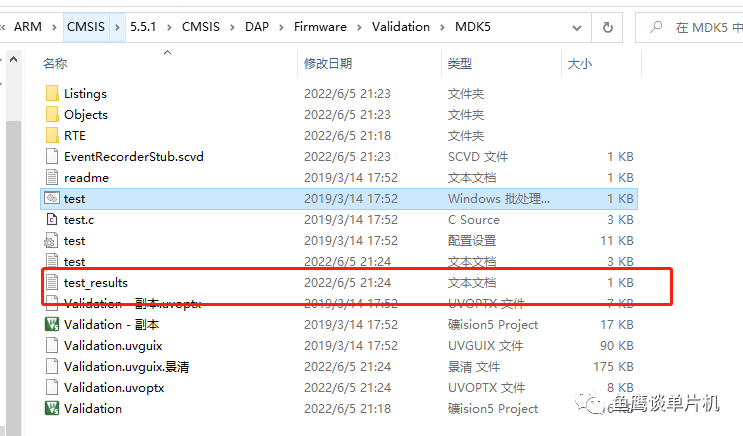

重新打开工程，编译、下载、调试三部曲之后，在调试界面下会自动完成测试工作，测试完成后会自动退出调试模式，测试结果存放在工程目录下 test_results ：

通过这种方式，鱼鹰得到结果都是正常的：

自动法：

这种方法使用脚本自动完成测试功能（不需要打开工程）。里面有一个脚本 test.bat。正常情况下，直接在命令行下执行就可得到结果，但可能安装路径不对时，会出现如下错误：

此时可以在执行脚本时手动指定路径，或者修改脚本中的路径：

test.bat C:\Keil_v5\UV4\UV4.exe

然后可以得到下面的执行结果。

可以看出，这种执行的结果最后一项是有问题的，目前暂不清楚为啥两者结果不一致。

以上就是鱼鹰想为大家分享的内容，帮助大家测试一个制作好的调试器。

那么原理是什么呢？

其实就是利用了 MDK 调试器中的 test.ini 文件进行调试命令交互，如设置断点、读写内存等操作，并对结果进行验证，通过学习它，能更深刻的理解调试过程，建议大家学习。

最后分享一些相关的链接供大家学习：

驱动安装

https://www.armbbs.cn/forum.php?mod=viewthread&tid=101747&extra=page%3D2%26filter%3Dtypeid%26typeid%3D312

https://www.armbbs.cn/forum.php?mod=viewthread&tid=101748&extra=page%3D1%26filter%3Dtypeid%26typeid%3D312

源码 pack（5.8.0 ，其它版本亦可）

https://www.armbbs.cn/forum.php?mod=viewthread&tid=107629&extra=page%3D1%26filter%3Dtypeid%26typeid%3D312

测试：

https://www.armbbs.cn/forum.php?mod=viewthread&tid=99606&extra=page%3D2%26filter%3Dtypeid%26typeid%3D312
