共模干扰和差模干扰，看完终于明白了

来源:凡亿PCB发布时间:2022-06-24669浏览

共模信号和差模信号

通常电源线有三根线：火线L、零线N和地线PE。
电压和电流的变化通过导线传输时有两种形态。
一种是两根导线，分别作为往返线路传输，我们称之为差模。
另一种是两根导线做去路，地线做返回传输, 我们称之为共模。

如上图，蓝色信号是在两根导线内部作往返传输，我们称之为差模。

黄色信号是在信号与地线之间传输，我们称之为共模。

共模干扰与差模干扰

任何两根电源线上所存在的干扰，均可用共模干扰和差模干扰来表示。

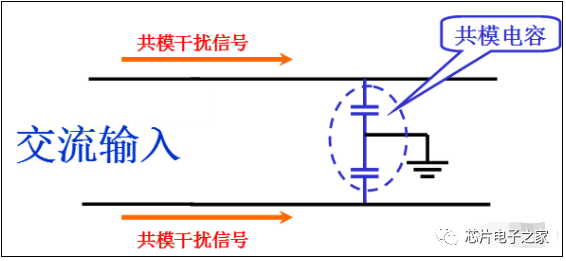

共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望存在的电位差。

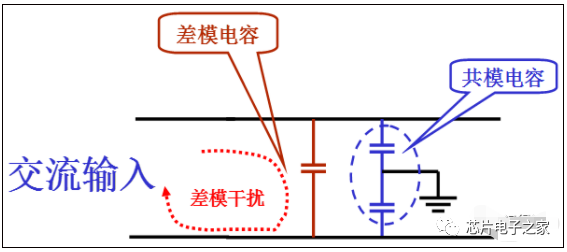

差模干扰在两导线之间传输，属于对称性干扰，它定义为任何两个载流导体之间的不希望存在的电位差。

在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。差模干扰幅度小、频率低、所造成的干扰较小。

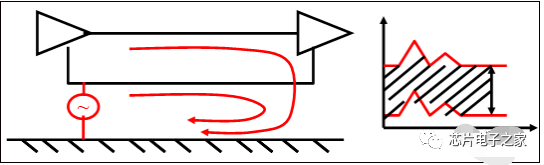

共模干扰信号
共模干扰的电流大小不一定相等，但是方向（相位）相同的。
电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差模信号。

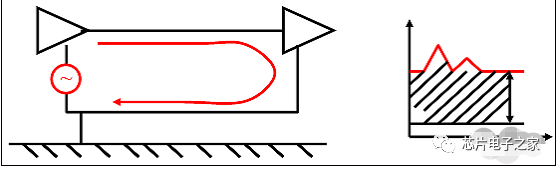

差模干扰信号

差模干扰的电流大小相等，方向（相位）相反。
由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。

共模干扰产生原因

主要有以下几种：

1、电网串入共模干扰电压。
2、辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线—零线回路面积与地线—火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。
3、接地电压不一样，简单的说就电位差而造就了共模干扰。

4、设备内部的线路对电源线造成的共模干扰。

共模干扰电流

共模干扰一般是以共模干扰电流存在的形式出现的，一般情况下，共模干扰电流产生的原因有三个方面：
1、外界电磁场在电路走线中的所有导线上感应出来电压（这个电压相对于大地是等幅和同相的），由这个电压产生的电流。
2、由于电路走线两端的器件所接的地电位不同，在这个地电位差的驱动下产生的电流。

3、器件上的电路走线与大地之间有电位差，这样电路走线上会产生共模干扰电流。

注意事项

1、器件如果在其电路走线上产生共模干扰电流，则电路走线会产生强烈的电磁辐射，对电子、电气产品元器件产生电磁干扰，影响产品的性能指标。
2、当电路不平衡时，共模干扰电流会转变为差模干扰电流，差模干扰电流对电路直接产生干扰影响。
对于电子、电气产品电路中的信号线及其回路而言：差模干扰电流流过电路中的导线环路时，将引起差模干扰辐射，这种环路相当于小环天线，能向空间辐射磁场，或接收磁场。

3、共模干扰主要集中在1MHz以上。这是由于共模干扰是通过空间感应到电缆上的，这种感应只有在较高频率时才容易发生。但有一种例外，当电缆从很强的磁场辐射源（如开关电源）旁边通过时，也会感应到频率较低的共模干扰。

如何抑制共模干扰

共模干扰作为EMC干扰中最为常见且危害较大的干扰，我们抑制它最直接的方法就是滤波。

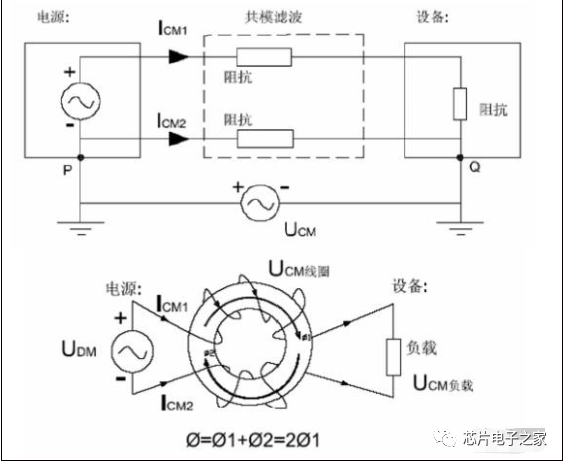

在电路中串入共模电感，当有共模干扰电流流经线圈时，由于共模干扰电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模干扰电流，达到滤波的目的.
当电路中的正常差模电流流经共模电感时，电流在同相绕制的共模电感线圈中产生反向的磁场而相互抵消，因而对正常的差模电流基本没有衰减作用。

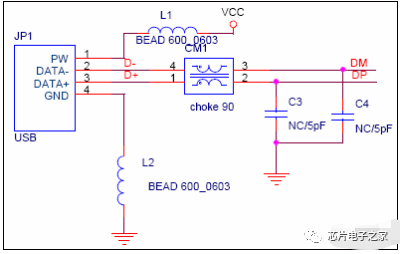

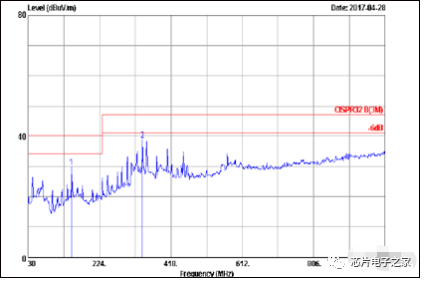

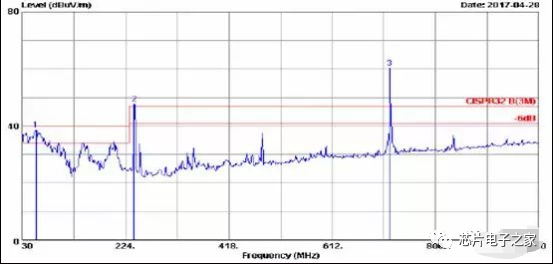

USB信号上的共模干扰抑制方法，一般会在端口加一个共模电感。
