一招教你运用使能设计出高效率的电源

如何才能举一反三的解决“一切都是为了您的电源更加可靠!”对于带使能EN引脚的LDO，虽然我们都知道是用来开、关器件，但是您知道如何灵活使用才能达到您想要的可靠电源的设计目标吗?阅读本文您将得到启发，并能举一反三。

1. 以ZL6205为例，先简单介绍一下。

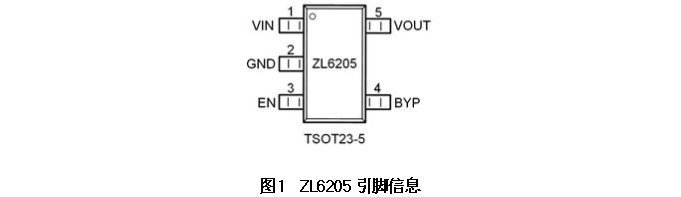

致远微电子推出的ZL6205系列LDO，具有低压差(240mV@500mA)，较好的输出电压精度(±1%)，较大的负载电流特性，同时集成欠压，过流，短路，过温等保护功能。同样ZL6205也带EN脚，下文就以ZL6205为例，结合ZL6205内部集成的快速放电电路，举例说明EN脚在最常见的两种使能方式下对输出产生的不同效果。

在了解EN脚不同使能方式之前，有必要了解下ZL6205的一些电气特性。表1为ZL6205数据手册里的部分电气参数。VUVLO为ZL6205的欠压关断阈值电压，小于这个电压值，芯片处于关闭状态，REN为内部集成的下拉电阻，EN悬空时内部拉为低电平。EN引脚为高电平使能引脚，在推荐的工作电压范围内，VHI和VLO分别为可靠识别的高电平(≥1.8V)和低电平(≤0.4V)。

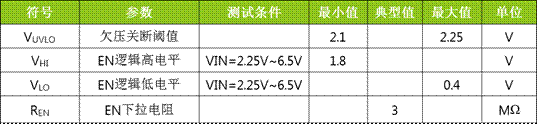

表1 相关电气参数

但是表1中的VHI和VLO不是实际的使能电压阈值，图2的曲线才是ZL6205的在不同输入电压下的实际使能电压阈值，可以看到随着ZL6205输入电压的升高，使能电压阈值会跟着升高，但ZL6205的使能电压阈值的回滞电压很小。例如ZL6205在VIN=4.2V的时候，VEN=1.2V是上电时的使能电压阈值，也是掉电时的禁能电压阈值。

图2 EN使能阈值与输入电压的关系
