不止晶圆代工，中芯国际捧出 10 个 IPO

近日，国产 CMP（化学机械抛光）设备龙头华海清科上市，其 12 英寸 CMP 设备打破了国际巨头垄断，为中芯国际、华虹和长江存储等国产晶圆制造厂商提供了自主可控的 CMP 设备。值得注意的是，华海清科的首台 12 英寸设备就是向国产晶圆代工龙头中芯国际出货进行验证，公司也在中芯国际的陪伴下成为了 CMP 设备领域的国产龙头。

上市仪式中，华海清科董事长路新春与国家 02 专项总师叶甜春都盛赞了中芯国际对半导体设备国产化的支持。而其产品率先在中芯国际通过验证，随后打入国内外市场，最终发展壮大、实现国产化的故事，并非仅有华海清科一例。

拓荆科技、芯源微、北方华创、中微公司、上海新阳、沪硅产业等国产半导体玩家都有核心产品首先在中芯国际通过验证，此后成为了细分领域的国产龙头。

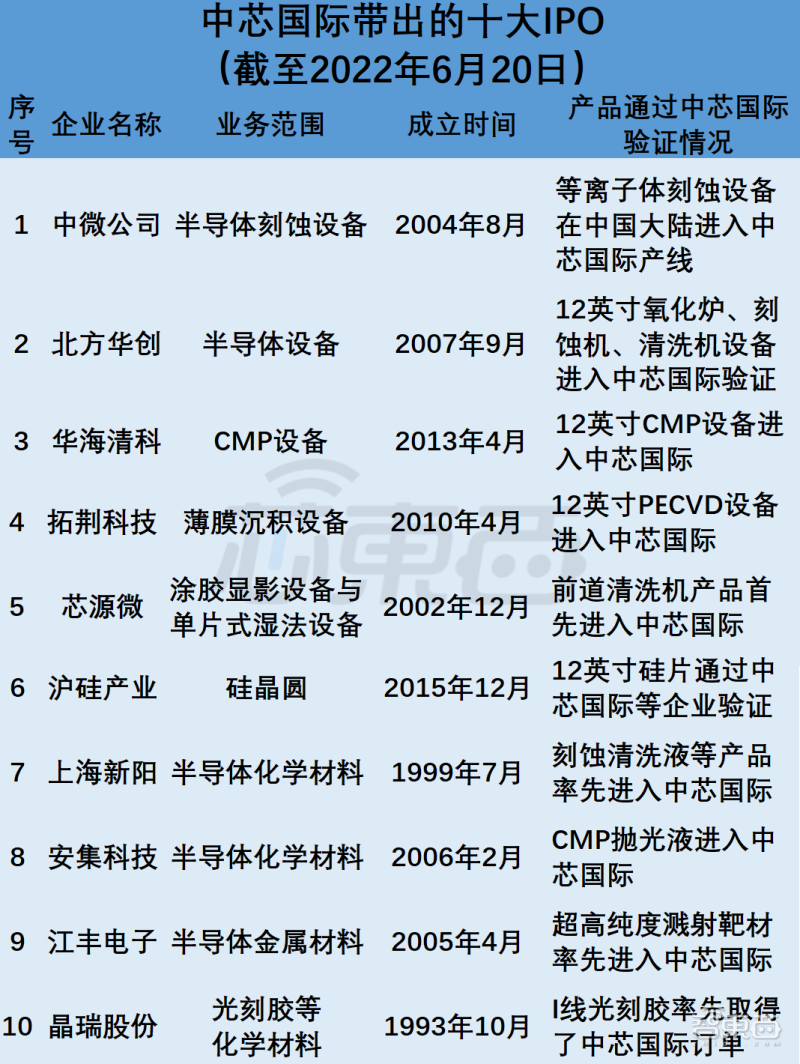

中芯国际作为国产晶圆代工“一哥”，在面对使用新的国产半导体设备、材料风险时，愿意培养国产半导体设备和材料企业。其更是亲身带出了一批国产半导体设备、材料 IPO，推动国产半导体供应链成长。

一、  国产设备、材料难过验证关，中芯国际成为试金石

对于中国半导体产业，上游的半导体设备和材料既是被“卡脖子”的重要领域，也是国产半导体企业飞速成长的赛道。

至今，沪硅产业、中微公司、北方华创、芯源微、拓荆科技、盛美上海、屹唐股份、华海清科等各大细分领域材料、设备龙头相继上市，加速了半导体材料和设备领域国产化。

而很多国产半导体材料、设备龙头的新产品在首次打入市场时，往往会优先选择中芯国际这家国产晶圆制造龙头。

对于国产半导体设备和材料玩家来说，新产品想要打入市场，真正地替代国际巨头的产品，不仅要在性能参数和性价比上取得优势，更要取得晶圆厂的信任，通过其漫长、严格的验证。

半导体行业是一个资本密集、技术密集的行业，最尖端的先进制程晶圆厂投资往往要数十亿甚至上百亿美元，而且少数国际巨头基本占据了主要的市场份额。

中国刻蚀设备龙头中微公司的招股书中写道：“半导体制造商对设备的严苛要求使得行业新进入者需要经过较长时间的技术积累才能进入该领域，长期的研发与验证对行业进入者的资本实力也提出了很高的要求。”

出于对良率和成本等核心竞争力的考虑，晶圆厂在很多时候不具备使用新进入企业产品的意愿。

有中芯国际的内部人士对芯东西提及，上游的设备厂商必然都希望能够得到名企大厂的背书，但这种验证对晶圆厂来说存在较大的风险，选择也会更严。

对国产半导体设备厂商和材料厂商来说，中芯国际就是其验证的首选，也是一块试金石。

不过，尽管验证十分困难，但设备和材料产品一旦通过验证并实际进入产线，即进入了下游客户的合格供应商名录，后续采购需求也会相对稳定。

华海清科、拓荆科技、芯源微、中微公司、北方华创等公司的新产品在通过中芯国际验证后，由中芯国际开始逐渐打开了国内乃至国外的晶圆厂市场，对国际龙头的产品起到了替代作用。

二、助力五大国产设备龙头，国产设备进入 12 英寸产线

华海清科、拓荆科技、芯源微、中微公司、北方华创五家细分领域国产设备龙头的成长都离不开中芯国际的支持。

具体来说，华海清科、拓荆科技和中微公司的首台产品都由中芯国际进行验证，随后其产品才逐渐打入国内其他的晶圆厂，逐步替代了外国龙头的产品；北方华创的验证单位就是中芯国际，其 12 英寸刻蚀机、清洗机、氧化炉等设备都由中芯国际进行验证；芯源微的前道晶圆清洗机由中芯国际率先进行验证。

1、中微公司：等离子刻蚀设备率先进入中芯国际

中微公司 2004 年 8 月在上海张江启动运营，产品主要为半导体刻蚀设备。据媒体报道，2007 年，中微公司推出了应用于 65 纳米至 45 纳米高端芯片生产的刻蚀设备，并率先在国内 12 英寸产线上进行试用。从时间上看，中芯国际是国内唯一拥有 12 英寸晶圆产线的企业，该产品试产验证有很大可能在中芯国际进行。

此后，这种合作也有所延续。中微公司等离子体刻蚀设备 Primo AD-RIE 装配中芯国际，首次进入中国大陆客户生产线，用于 32nm 至 28nm 制程。

至今，中微公司产品已成功进入国际龙头的 7nm 产线，成为了国产半导体设备龙头之一。

2、北方华创：多个 28nm 产品在中芯国际验证

北方华创是由北京七星华创电子股份有限公司和北京北方微电子基地设备工艺研究中心有限责任公司于 2017 年 2 月战略重组而成，是国内半导体设备龙头，其半导体产品包括刻蚀、薄膜沉积、氧化、清洗、量测等多个领域，被誉为中国“应用材料”。

据悉，北方华创承担了较多的 02 专项装备项目，其验证单位就是中芯国际。中芯国际承担了北方华创大部分专项项目（半导体设备）的验证工作，帮助北方华创完成了氧化炉、刻蚀机、清洗机等半导体设备 90/55/40/28 纳米工艺验证。北方华创能够有如此多的产品打入 28nm，中芯国际的功劳不可埋没。

3、拓荆科技：中芯国际陪伴成为国产薄膜沉积设备龙头

拓荆科技成立于 2010 年 4 月，总部位于辽宁省沈阳，是国内唯一一家产业化应用的集成电路化学气相沉积（PECVD）、次常压化学气相沉积（SACVD）设备厂商，也是国内领先的原子层沉积（ALD）设备厂商。

根据拓荆科技招股书，其产品已经适配了国内最先进的 28/14nm 逻辑芯片、19/17nm DRAM 芯片和 64/128 层 3D NAND Flash 晶圆制造产线，并已展开 10nm 及以下制程产品验证测试。

2011 年，拓荆科技推出了其首台产品 12 英寸 PECVD 设备，中芯国际为首位客户。2012 年，拓荆科技推出 12 英寸多反应腔 PF-300T 设备，并于 2013 年通过中芯国际产品线测试。

2014 年 12 月，拓荆科技 PF-300T 产品获中芯国际量产设备订单；2015 年 9 月，PF-300T 在中芯国际生产线流片一万片；2017 年 12 月，该设备在中芯国际生产线达成流片 100 万片里程碑。

从 PF-300T 通过测试，到 100 万片流片，再到上市，拓荆科技在中芯国际的陪伴下，通过了“十一五”国家重大专项验收，并成长为了薄膜沉积设备的国产龙头。

4、芯源微：前道清洗设备率先在中芯国际通过验证

芯源微前身为沈阳芯源先进半导体技术有限公司，设立于 2002 年 12 月，总部位于沈阳，其产品包括光刻工序涂胶显影设备（涂胶 / 显影机、喷胶机）和单片式湿法设备（清洗机、去胶机、湿法刻蚀机）。

其前道清洗机产品同样首先通过了中芯国际（深圳厂）工艺验证，并完成了首台的销售。这也帮助芯源微完成了其单片式湿法设备的技术验证和量产。

5、华海清科：中芯国际助力 12 英寸 CMP 设备国产应用

华海清科成立于 2013 年 4 月，总部位于天津市，是天津市人民政府和清华大学合资成立的企业，是当前唯一能够提供 12 英寸 CMP（化学机械抛光）设备的国产半导体设备企业。

中芯国际是华海清科的首位客户。华海清科的首台 12 英寸 CMP 设备 Universal-300 于 2015 年 8 月 2 日交付中芯国际，2016 年通过中芯国际验收。2017 年，其 Universal-300 Plus 型号再次进入中芯国际验证，同年完成验收，通过了 Oxide、W 多项工艺验证。

从中芯国际开始，华海清科开启了 12 英寸 CMP 设备的国产化应用。

三、带出五大材料供应商，覆盖硅片、光刻胶等领域

除了半导体设备，安集科技、江丰电子、上海新阳、晶瑞股份、沪硅产业等半导体材料上市公司也是“中芯链”的重要成员。

1、沪硅产业：打破国际龙头 12 英寸硅片垄断

沪硅产业成立于 2015 年 12 月，其旗下的上海新昇是我国首个 12 英寸半导体硅片供应商，为国产晶圆制造企业提供了自主、可控的 12 英寸硅片。

研制 12 英寸硅片成功后，上海新昇在 2018 年陆续通过了上海华力微和中芯国际的验证，正式打破了此前被信越化学、胜高、SK siltron 等国际龙头对 12 英寸大硅片的垄断。

2、上海新阳：刻蚀清洗液等产品率先进入中芯国际

1999 年 7 月，上海新阳成立，其拥有完整自主可控知识产权的电子电镀和电子清洗两大技术，能够为下游厂商提供化学材料、配套设备、应用工艺和现场服务一体化整体解决方案。

具体来说，上海新阳是中芯国际的蚀刻清洗液供应商，其大马士革硫酸铜、铜线干法蚀刻清洗液、铝线干法蚀刻清洗液等产品率先用于中芯国际 S1 产线。

3、安集科技：中芯国际助力实现国产替代

安集科技成立于 2006 年 2 月，产品包括不同系列的化学机械抛光液和光刻胶去除剂等。安集科技为中芯国际批量供应 CMP 抛光液，中芯国际也是安集科技的第一大客户。

根据其招股书，2016 年-2018 年期间，安集科技对中芯国际的销售占比分别达 66.37%、66.23% 和 59.70%，其发展和中芯国际有着紧密的联系。

在其支持下，安集科技打破了国际龙头对集成电路领域化学机械抛光液和部分功能性湿电子化学品的垄断，实现了进口替代，并成为了行业主流供应商。

4、江丰电子：填补中国高纯溅射靶材空白

江丰电子成立于 2005 年，专攻超大规模集成电路制造用超高纯度金属材料及溅射靶材。其产品填补了中国半导体产业在这一领域的空白，并获得了国际一流芯片制造厂商的认证。

该公司是中芯国际高纯溅射靶材供应商，据称其靶材可用于 7nm 制程。

5、晶瑞股份：I 线光刻胶刷线取得中芯国际订单

晶瑞股份成立于 2001 年，专注于光刻胶等超净高纯化学试剂。2018 年 12 月，晶瑞股份宣布，其 I 线光刻胶率先取得了中芯国际订单。此外，晶瑞股份产品还包括过氧化氢等其他超纯净电子材料。

当前，晶瑞股份是主要的国产光刻胶供应商，正推进 KrF 光刻胶的产业化和 ArF 光刻胶的研发。

四、中芯国际 12 英寸新厂或支持更多国产设备、材料

中芯国际之所以能够支撑众多国产半导体材料和设备厂商验证，是因为其具备较强的晶圆代工实力。中芯国际的中国大陆首家 12 英寸晶圆厂，以及其制程工艺的不断突破，为上游的半导体设备、企业提供了验证、发展的关键平台。

2004 年 9 月 25 日，中芯国际宣布在北京建成全球中国大陆首座 12 英寸晶圆厂。相比之下，上海华力微的 12 英寸产线则建成于 2010 年 1 月，相差有 5 年的时间。

中芯国际的制程突破，则为北方华创等国产半导体设备、材料企业提供了中国大陆最先进的晶圆产线平台，帮助这些企业缩小了和国际龙头之间的差距。

从 2006 年到 2011 年，中芯国际顺利完成了 90nm、65nm、55nm、45nm、40nm 等一系列制程节点的升级和量产。在 2011 年中芯国际能够量产 45/40nm 芯片后，中微公司、拓荆科技先后在 2011 年、2012 年宣布设备进入中芯国际进行验证。

2015 年，中芯国际完成了 28nm 的量产，成为中国大陆首个量产 28nm 制程的芯片制造企业。2017 年-2018 年，华海清科、北方华创、芯源微等半导体设备企业先后宣布各类 12 英寸半导体设备进入中芯国际验证。

2021 年，中芯国际宣布在上海、北京和深圳新建 3 座 12 英寸晶圆厂。届时，中芯国际或可为更多国产半导体设备、材料厂商提供支持。

此外，为上游的设备商和材料商提供支持的行业龙头也并非仅有中芯国际。在封测和存储领域，长电科技、长江存储、长鑫存储等行业龙头同样为凯世通、至纯科技等国产半导体设备、材料龙头提供了支持。

正如国家 02 专项总师叶甜春说的那样：“没有你们（中芯国际、华虹、长江存储、长鑫存储等晶圆制造龙头）的支持，中国集成电路产业的装备和材料就不会取得今天的成就。”

结语：新产品验证风险较高，或对国产玩家提出更高要求

中芯国际不仅为国内芯片公司提供了自主、可控的代工服务，更愿意承担一定风险，为国产半导体设备和材料供应商提供一个验证平台，帮助国产企业的产品从实验室真正进入晶圆产线中，获得更多晶圆厂的信任。

在中芯国际的带动下，国产 CMP、等离子刻蚀、清洗、大硅片等各个环节的半导体设备和材料逐渐打破国际巨头垄断，实现了产品的国产化。不过需注意的是，中芯国际等中国大陆晶圆厂仍在追赶行业龙头，会更加注重新材料、设备验证所带来的风险，这也会对国产半导体材料、设备企业提出更高的要求。

---
