一文看懂2022年半导体foundry厂发展现状

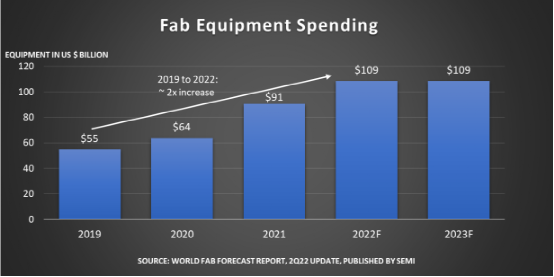

半导体有条相对较长的产业链，上游对下游的响应速读会相对较慢。作为半导体行业的偏上游，半导体制造由于此前下游应用端大规模缺芯的影响，即便当前部分更下游的市场需求走向饱和，其整体走势仍然相当好。更上游，SEMI在最新一季World Fab Forecast报告中给出数据，fab前端制造设备设施2022年的投入预计会达到1090亿美元，成就新的历史记录，也是首次突破1000亿美元。2022该值同比增幅达到了20%，虽然20%这个值相较于2021年同比42%的增幅略有不及，但如果这一预测正确，那么2022年将成为连续3年的持续高速增长。SEMI总裁兼CEO Ajit Manocha表示：“这一历史记录为当前前所未有的持续行业增长写下了惊叹号。”表明1090亿这个预期投入的量级还是相当惊人。我们结合SEMI、Gartner、Counterpoint Research这几家机构最近公布的数据，来看看半导体制造（包括下属foundry）市场当前的发展情况。这对于我们理解整个行业未来的走势会有帮助。

来源：SEMI
制造设备投入还在涨，台湾仍居首

还是从半导体制造设备的角度，SEMI的这份报告里提到，今年全球fab装备设施（equipment）扩容8%——相对而言去年的增长率为7%。SEMI认为fab设备市场容量增长还会延续到2023年，预期明年的涨幅在6%左右。而历史上，上一次出现同比8%的增幅是在2010年——当时晶圆月产能达到了1600万片（等效200mm晶圆）；预计2023年的这一值会达到2900万片/月。2022年的半导体制造设备花销里，85%都来自于158家fab厂和产线的产能增长。从地域来看，中国台湾仍将成为今年fab制造设备开销的首席，这方面的投入会达到340亿美元，同比增长52%；随后是韩国，增长7%，具体值为255亿美元；排位第三的中国大陆市场，在SEMI看来，今年在fab设备上的投入金额会有14%的滑坡，来到170亿美元——这与去年高增长后的回落有很大关系。与此同时欧洲/中东市场的投入会达到创纪录的93亿美元，增长率176%。美洲2022、2023年这两年的fab设备投入分别会有13%和19%的同比增长，2023年大约也能达到93亿美元。SEMI认为2023年中国台湾、韩国和东南亚在这方面都将有比较喜人的涨势。
从foundry厂Top 10来看

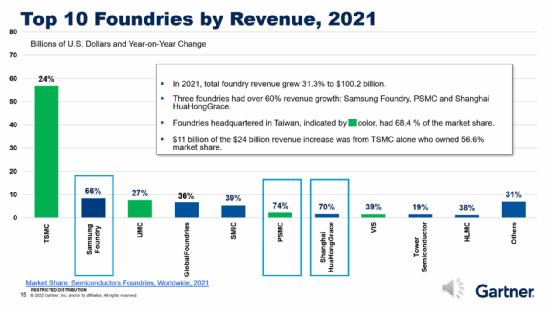

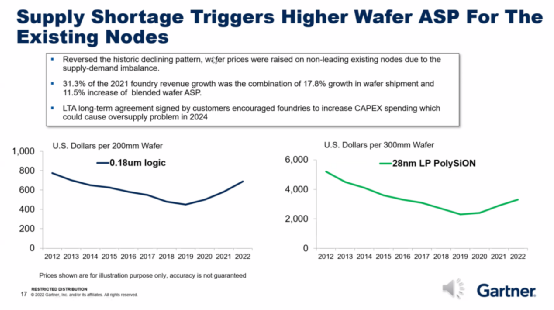

不同地域在制造设备方面的投入其实是完全可预期的。Gartner前不久发布的半导体行业报告中，给出了2021年营收排名前10的foundry厂——虽然并非半导体制造全域，却也能反映半导体制造行业的现状。营收排名前10的foundry厂包括有台积电、三星、联电（UMC）、GlobalFoundries、中芯国际（SMIC）、力积电（PSMC）、上海华虹宏力、世界先进（VIS）、高塔半导体（Tower Semiconductor）、上海华力（HLMC）。中国台湾、中国大陆和韩国显然是其中主力。这些foundry厂2021年的营收，即便是增速最慢的高塔半导体，增幅也有19%；像中芯国际、GlobalFoundries这类市场参与者的营收增长幅度甚至来到了35%以上；营收增速最快的3家是三星Foundry 、力积电、上海华虹宏力，增幅分别为66%、74%、70%。Gartner提到，三星Foundry的主要增长点来自于高通5G芯片、英伟达GPU、谷歌TPU制造，以及去年非常热的矿机市场对矿卡的夸张需求。而力积电的业务增长则来自DDI芯片，及其部分特色工艺。上海华虹宏力去年的高速增长与其无锡工厂产能开出、整体产能大幅增加有很大关系。Gartner也特别提到了中芯国际的14nm工艺产能增加，成为支撑营收增长的重要因素。当然在营收绝对值上，还没有一家foundry厂能与台积电相提并论。这家公司去年的营收超过500亿美元，而Top 10的另外9个，没有一家超过了100亿美元的。从总体上来看，2021年foundry厂总营收1002亿美元，平均增幅31.3%；在基数上贡献最多的还是台积电。Counterpoint Research最近刚刚给出了2022Q1的foundry厂营收占比数据，如上图所示。整体情况和去年是基本类似的。台积电今年Q1财报提到其营收驱动力来自HPC，包括苹果、AMD、英伟达等客户；以及如此前我们报道的，HPC已经超过智能手机业务，成为台积电目前最赚钱的应用方向。尤为值得一提的是，foundry厂的全线看涨与晶圆ASP（average selling price）上涨有很大的关系。毕竟在市场缺芯大环境下，foundry厂涨价相当稀松平常。很多企业在这波浪潮下获得了业绩的大幅增长，其中比较具有代表性的如力积电——对市场的把握还是相当到位。上面这张图是近10年，两种不同工艺（及其对应的8寸与12寸晶圆）的价格走势情况。0.18μm与28nm也都是出货量较大的工艺。如其中的0.18μm工艺的8寸晶圆，价格低点主要出现在2019年——这是半导体行业整体衰退的一年，晶圆价格跌破500美元。去年其价格已反弹至接近或超过800美元。28nm的12寸晶圆价格走势也相对类似，这样的成熟工艺价格也在一段时间内面临如此涨势。foundry厂下游客户，也就是芯片设计企业，在缺芯潮期间也不得不接受晶圆涨价的现实——而且因为害怕价格持续蹿升，为保产能还会与foundry厂签订一些长期协议。如此前我们报道的，半导体行业的全局结构性缺芯预期很快就要结束，虽然部分领域还将持续缺芯；而半导体长产业链的特性，令上游foundry厂仍在尝试抓住这波行情最后的机会。

不同工艺的增长情况

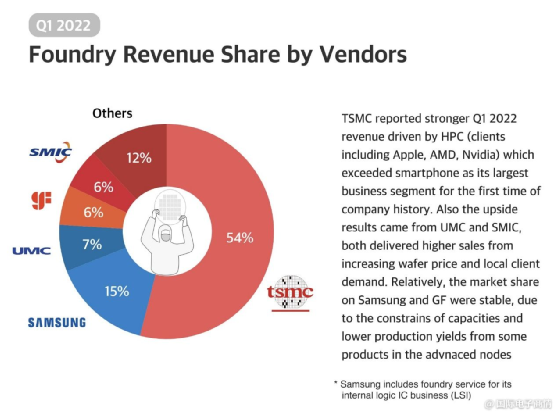

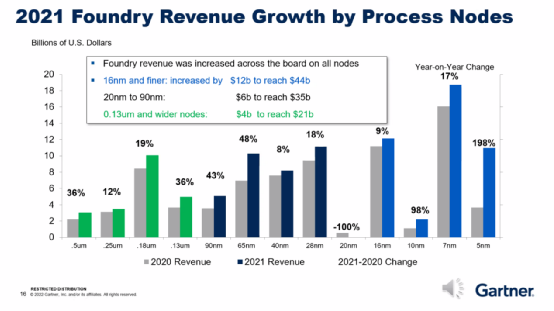

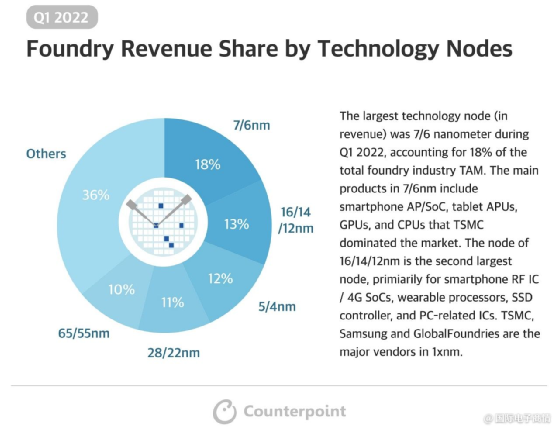

从Counterpoint Research公布的数据来看，2022 Q1占到foundry厂最大营收比例的工艺是7nm/6nm，占比为18%。这个工艺下的主要芯片类型包括智能手机AP/SoC，平板APU，GPU和CPU。16/14/12nm则成为营收第二多的工艺（将这些工艺放在一起是因为它们同属于一个工艺家族），主要营收来源是智能手机射频IC/4G SoC，可穿戴设备的处理器、SSD控制器、PC相关的部分IC。Gartner前不久还给出了2021年不同工艺的营收增幅。其中营收增长最快的毫无疑问是5nm工艺，2021年5nm工艺带来的市场价值相比2020年增长了198%——毕竟这是旗舰手机AP/SoC芯片的主力，还有苹果Mac芯片这样的应用。Gartner的数据也显示，目前7nm是所有工艺里营收占比最大的——去年起营收同比增长速度也达到了17%。2021年价格增长比较快的，包括了不少成熟和传统工艺。比如说28nm、65nm，毕竟MCU等芯片的产品需求量也非常大。65nm工艺2021年的营收相比2020年增长了多达48%——从中实则也能看出市场需求情况。不同工艺的营收取决于foundry厂对其投资力度。Gartner认为28nm工艺当前的投资规模较大，未来几年内28nm供货能力将大幅增加。其中包括中芯国际在北京、上海、深圳都有28nm工厂的建设计划。上面这张图能够从中部分窥见当前foundry厂的工艺投资偏向性，从中了解可能的缺货或供过于求市场走向。年底再来看不同工艺的营收情况，多少也能发现不同应用市场的半导体产品供货是否趋于饱和。作为强周期产业，半导体行业原本就在供和需的不同配比间发生着各种倾斜，除非技术革新到头，否则行业的上涨与下行都反复呈现出周期性变化。上游的半导体制造对市场的反应相对更为缓慢。以当前不少芯片类别走向需求饱和，2023-2024再来观察半导体制造市场的发展情况应当会有一番不同的光景。
