TPS62816-Q1是采用 2mm x 3mm 可湿侧翼 QFN 封装的汽车类 2.75V 至 6V、6A 降压转换器

产品详情

描述：

TPS62816-Q1 是一款引脚对引脚的高效率、易于使用的AD7416ARMZ同步降压 DC/DC 转换器。它基于峰值电流模式控制拓扑。它专为信息娱乐和高级驾驶辅助系统等汽车应用而设计。低电阻开关允许高达 6A 的连续输出电流。开关频率可在 1.8 MHz 至 4 MHz 范围内进行外部调节，也可同步到相同频率范围内的外部时钟。在 PWM/PFM 模式下，TPS62816-Q1 在轻负载时自动进入省电模式，以在整个负载范围内保持高效率。TPS62816-Q1 在 PWM 模式下提供 1% 的输出电压精度，有助于设计具有高输出电压精度的电源。SS/TR 引脚允许设置启动时间或跟踪到外部源的输出电压。

TPS62816-Q1 可作为可调版本提供，采用 3mm × 2mm VQFN 封装，具有可湿性侧面。

特性：

●符合汽车应用的 AEC-Q100

○器件温度等级 1：–40°C 至 +125°CT A

●功能安全能力

○可用于帮助功能安全系统设计的文档

●输入电压范围：2.7 V 至 6 V

●静态电流：26 μA（典型值）

●输出电压为 0.6 V 至 5.5 V

●输出电压精度 ±1%（PWM 操作）

●可调软启动

●强制 PWM 或 PWM/PFM 操作

●1.8 MHz 至 4 MHz 的可调开关频率

●精确的启用输入允许

○用户定义的欠压锁定

○精确排序

●100% 占空比模式

●有源输出放电

●扩频时钟——可选

●带窗口比较器的电源良好输出

●带有可湿性侧面的包装

●T J = –40°C 至 150°C

应用：

●ADAS 传感器融合

●环视ECU

●数字驾驶舱

●外部放大器

参数：

输入电压 (最小值) (V)：2.7

输入电压 (最大值) (V)：6

输出电压 (Min) (V)：0.6

输出电压 (最大值) (V)：5.5

输出 (最大) (A)：6

Iq (典型值) (uA)：26

开关频率 (Min) (kHz)：1800

开关频率（最大）（kHz）：4000

特征：启用、强制 PWM、频率同步、轻负载效率、输出放电、过流保护、电源良好、预偏置启动、扩频、同步整流、跟踪、UVLO 固定、可润湿侧面封装

工作温度范围（℃）：-40 到 125

调节输出 (#)：1

◆TPS62816-Q1 典型应用原理图

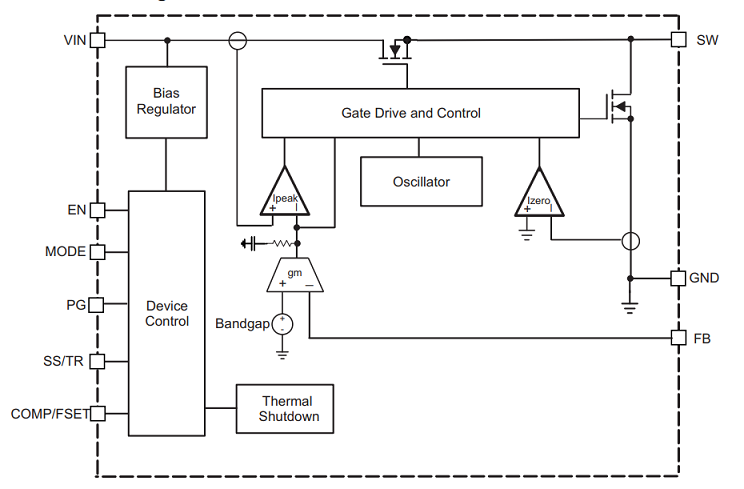

◆TPS62816-Q1 功能框图
