LM5177是具有双向操作的 78V 宽 VIN 同步 4 开关升降压控制器

产品详情

描述：

LM5177 是一款四开关ADS1211P升降压控制器。如果输入电压高于、等于或低于调整后的输出电压，则器件提供稳定的输出电压。在电源安全模式下，该器件在整个输出电流范围内都支持卓越的效率。LM5177 以固定的开关频率运行，可通过 RT 或 SYNC 引脚设置。在降压、升压和降压-升压操作期间，开关频率保持不变。集成和可选的平均电流监视器可以帮助监视和限制 LM5177 的输入和输出电流。此功能还支持以恒定电流 (CC) 和恒定电压 (CV) 为备用电源元件（如电池或电容器）充电。

特性：

●3.5V 至 78V 的宽输入范围（80V 绝对最大值）

○当 V (BIAS) > 3.5 V 时最小 2.8 V

●输出电压为 3.3 V 至 78 V

●3 μA 的低关断 I Q

●60 μA 的低工作 I Q

●3% 反向电流限制精度，可实现精确充电电流

●平均输入和输出电流监视器或限制器

●PWM 或模拟输入信号的动态输出电压跟踪

●可选择省电模式 (PSM) 以实现高轻负载效率

●两个具有自动选择功能的集成高压电源 LDO

●2A 峰值电流逻辑电平栅极驱动器

○集成自举二极管

○自举过压和欠压保护

●固定频率独立于工作模式（升压、降压-升压、降压）

○强制 PWM 模式可选

○开关频率高达 2 MHz，适用于小型解决方案和组件尺寸

○外部时钟同步

●可选择扩频操作

●可调欠压和过压保护

●打嗝过流保护

应用：

●非隔离直流/直流电源（商户直流/直流、遥控单元、电机驱动控制）

●备用电源系统（备用电池、消防安全）

●工业PC（单板计算机）

●医疗 PSU（氧气浓缩器）

● 以太网供电（路由器）

●太阳能（太阳能充电控制器）

参数：

拓扑：降压-升压

输入电压 (最小值) (V)：2.8

输入电压 (最大值) (V)：78

输出电压 (最大值) (V)：78

输出电压 (Min) (V)：3.3

占空比 (Max) (%)：100

开关频率 (Min) (kHz)：90

开关频率（最大）（kHz）：2200

Iq (典型值) (mA)：0.06

特征：可调电流限制、可调 UVLO、动态电压缩放、启用、频率同步、轻负载效率、负载断开、电源良好、扩频、同步整流、跟踪、UVLO 可调

工作温度范围（℃）：-40 到 125

◆LM5177 简化原理图

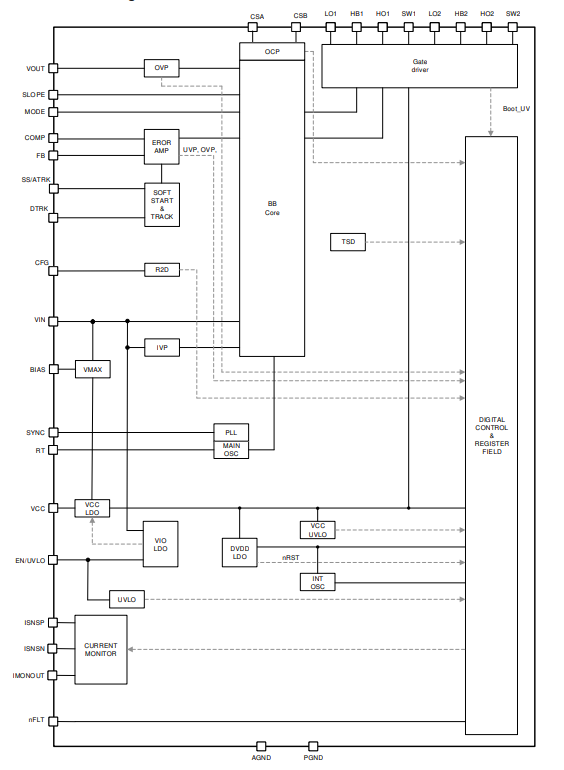

◆LM5177 功能框图
