LED驱动器的设计原理

作为一种发光设备，LED需要一个特定的驱动电路来控制它的电流。一般来说，当发光二极管的数量或二极管的功耗相对较大时，就需要驱动器，驱动器通常是几个级别的驱动器，使这些级别的驱动器进入集成芯片BA10324AFV-E2，即LED驱动器IC。

设计方案最好是的LED驱动器，考虑到LED的应用多元化，针对硬件软件设计师而言会十分繁杂。传统式的设计原理是以系统软件中LED的总功率水准为指标值，挑选不一样的LED驱动器。可是，伴随着调光工作能力要求的提升和别的要求的出現，不但要考虑到电力供电水准，要充分考虑拓扑构造、高效率、调光混合法。

不同方式的LED驱动器连接、控制、调光。

典型性的联接联接方式，典型性的联接分成串联LED驱动器，并联LED驱动器和串联并联LED驱动器。串联联接能够为驱动器出示优良的配对特性，可是驱动器电压规定较高。并联联接所必须的驱动器电压较小，可是配对特性不理想化，一般不上2%。串联联接和并联联接融合各自的优点。针对驱动器电压相对性较小的控制器，如升压器控制器，能够更轻轻松松地完成高效率，能灵便配置联接方式，更非常容易完成源/流量控制驱动器模拟调光。

这种控制方LED串联电阻上的电压来控制电流，这种控制方式显然只适用于串联连接的LED。

(PWM调光驱动模块TI)

仿真调光通过调节LED的电流来调节亮度，在0-100%之间通过LED的电流来进行线性变化。因为LED电流是连续的，所以仿真调光方式的功率等级很容易处理，不会产生噪音。相比于PWM调光，在同样亮度的情况下，仿真方式的能效会更高。另外，还有一点就是PWM调光无法实现，通过LED的直流正流来调节仿真调光，所以可以用于色彩标定，达到一定的色温，如6500K白。

如何选择LED照明驱动？

LED照明几乎无处不在，做为最高效率的光源之一，在挑选驱动器时，尤其是在大功率应用的调光作业，尤其是在大功率应用中。LED总方位的正向电压和输入电压必须比照，假如总方位的正向电压比输入电压高，则必须挑选电压提升扩扑符合电压要求，假如低于输入电压则必须应用降压扩扑来提升总体效率。

在调光控制方面，模拟调光和PWM仍是主流。在模拟调光方面，直流电压输入和PWM输入两个输入源可以考虑。由于电压精度的影响，通常调光比相对较低，PWM输入可以实现高调光比。

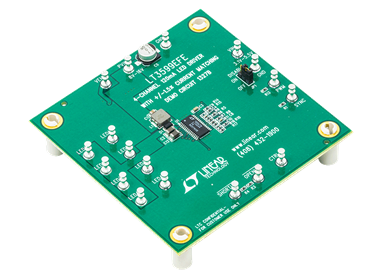

(模拟调光驱动模块ADI)

PWM调光分为主要FET调光、串联FET调光和并联FET调光。主要FET调光升降时间最高，快速调光和高调光比难以实现。串联FET调光可以提高调光速度和调光比例，而并联FET是调光最快、调光比例最高的方案。如果需要快速调整，则只能从模拟调光开始，并联FETPWM调光将是一个很好的选择。如果需要尽可能减少闪烁。

小结

在LED的发展中，我们可以看到LED驱动器的集成度越来越高，其成本与分立式晶体管阵列相当，以满足更高的功率密度、更高的效率和更小的封装。有些人在驱动器中添加内部阴影，以消除电路，这也可以简化驱动器设计的点阵显示。

LED驱动器产生的电磁辐射不仅可以通过电源线传递，还可以通过磁耦合或容耦合到相邻电路段，一般不会造成损坏，反而可能导致相邻电路元件的异常工作。现在LED驱动器特别注重低电磁辐射，很多LED驱动器的IC厂家都采取了一些创新，以降低设备的风险。
