TRF37D73是具有断电引脚的 1 至 6000 MHz 20dB RF 增益模块放大器

产品详情

描述：

TRF37D73 采用 2.00mm × 2.00mm WSON 封装，具有断电引脚功能，非常适合空间和低功耗模式至关重要的应用。

TRF37D73 专为易于使用而设计。为了获得最大的灵活性，该系列器件使用一个通用的 3.3 V 电源并消耗 53 mA。此外，该系列设计有一个有源偏置电路，可在工艺、温度和电压变化时提供稳定且可预测的偏置电流。对于增益和线性度预算，该器件旨在提供平坦的增益响应和出色的 OIP3 至 6000 MHz。对于空间受限的应用，该系列内部匹配至 50 Ω，从而简化了易用性并最大限度地减少了所需的 PCB 面积。

TRF37D73是一个 3.3 V 通用射频增益模块。 它是一款集成了 50 Ω 输入和输出匹配的 SiGe 达林顿放大器。 该器件包含一个有源偏置电路，可在较宽的温度和电压范围内保持性能。 包含的断电功能允许放大器在不需要放大器。 快速关闭和启动使ATF1508AS-10QU100放大器能够用于许多时分双工应用。

特性：

●1 兆赫 - 6000 兆赫

●增益：19.5 分贝

●噪声系数：3.25 分贝

●输出 P1dB：2000 MHz 时为 16.5 dBm

●输出 IP3：2000 MHz 时为 28 dBm

●掉电模式

●单电源：3.3V

●在温度范围内稳定的性能

●无条件稳定

●强大的 ESD：>1 kV HBM；>1 kV CDM

应用：

●通用射频增益模块

●消费者

●工业的

● 电表

●低成本收音机

●蜂窝基站

●无线基础设施

●射频回程

●雷达

●电子战

●软件无线电

●测试和测量

●点对点/多点微波

●软件定义无线电

●射频中继器

●分布式天线系统

●LO 和 PA 驱动放大器

●无线数据、卫星、DBS、CATV

●中频放大器

参数：

电流消耗 (mA)：53

频率（最小值）（MHz）：1

频率（最大）（MHz）：6000

增益（典型值）（dB）：20

阻抗匹配（欧姆）：50

噪声系数 (Typ) (dB)：3.2

通道数 (#)：1

工作温度范围（℃）：-40 至 85

输出使能：是的

输出 IP3 (Typ) (dBm)：28

P1dB (典型值) (dBm)：16.5

类型：射频增益模块

断电电流：是的

●功能描述

TRF37D73 是一款固定增益射频放大器。 它在输入和输出上均与 50 Ω 内部匹配。 它是一个完全可级联的通用放大器。 包含的有源偏置电路确保放大器性能在整个工作温度和电压范围内得到优化。

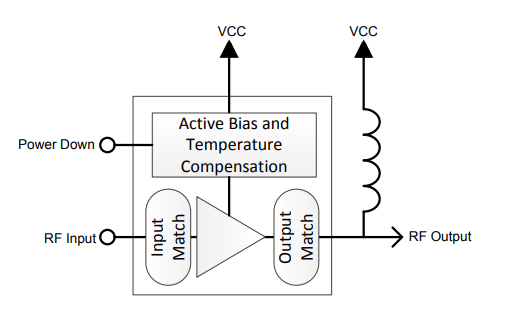

◆TRF37D73 简化原理图

◆TRF37D73 功能框图
