TDK高饱和电流的SMT功率电感器

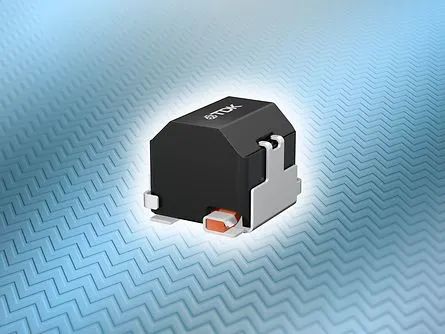

TDK的PCM120T系列屏蔽型SMT功率电感器。PCM电感器专门经过优化，非常适合高饱和电流和低直流电阻的应用。其中PCM120T系列可提供介于0.4 μH至10 μH的14种电感值，饱和电流最大可达80 A，具体视电感值L而定。新元件具有诸多特点和优势，比如：采用金属合金磁芯以获得优异的饱和特性；采用扁平绕组结构最大限度降低损耗，具有0.72 mΩ (0.4 μH) 至 9 mΩ (10 μH) 的低电阻值 (RDC)；外壳采用屏蔽的密封磁芯,无外部气隙，电感周围具有非常出色的EMC性能；引线框架结构，非常适合自动焊点AOI检测，并且实现了<0.1 mm 的共面性；绝缘性能良好的金属合金磁芯，可承受高压脉冲（满足ISO7636标准）。

该系列元件尺寸紧凑，仅为12.7 x 15.8 x 11.5 mm（宽x长x高），具有-55 °C至+165 °C的宽泛工作温度范围，满足RoHS指令要求并获得AEC-Q200标准认证。

PCM120T系列元件的适用范围极广，典型场合包括汽车应用中的初级DC/DC转换器，如ADAS、服务器和基站的电源，以及各类DC/DC转换器，同时还非常适合各种干扰抑制应用，如汽车电机。

主要应用

• 汽车应用中的初级DC/DC转换器，如ADAS

• 服务器和基站的电源

• 各类DC/DC转换器

• 汽车电机干扰抑制

主要特点和优势

• 高饱和电流：可达80 A

• 宽电感值范围：0.4 μH至10 μH

• 低RDC值：最小为0.72 mΩ

• 宽工作温度范围：-55°C至+165 °C

• AEC-Q200标准认证并满足RoHS指令

• 适合自动焊点AOI检测

• 优异的EMC性能

• 可承受高压脉冲
