按一下就能「咻」地收起来，卷尺是怎么做出来的？

本文授权转载自公众号“有趣的制造”，作者：CastAI。

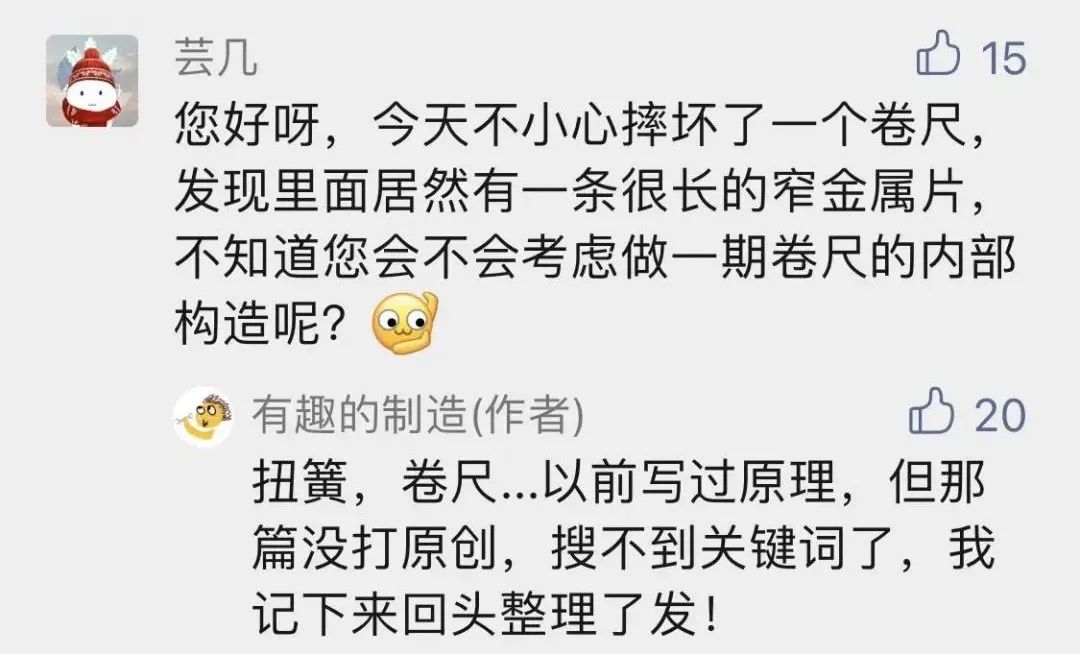

有小可爱问，卷尺是咋做的？隐隐约约觉得好像是写过的...

年初的时候又被问「卷尺是咋回事」，这次我的回忆拼图又补全了一块儿...最近总算完完全全想起来了，之前写只介绍了原理，还没有写制作过程，今天就来仔细介绍这个很多小可爱家里都有，会用来量家具、量个头的弹簧可伸缩卷尺吧！

制作尺条

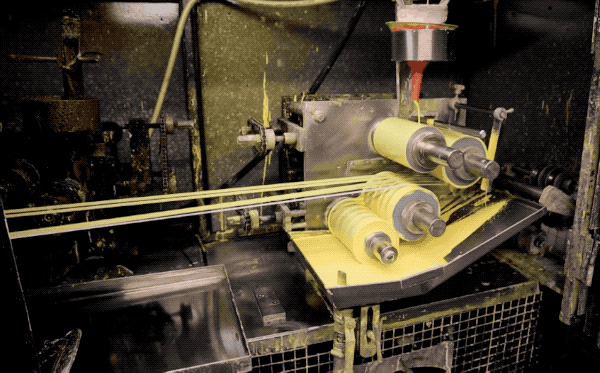

许多卷尺用的尺条是钢尺，首先会利用一系列的滚轮，为钢尺涂上底漆。为了让红黑的刻度和底色对比更为明显，所以才会把尺条染成黄色。

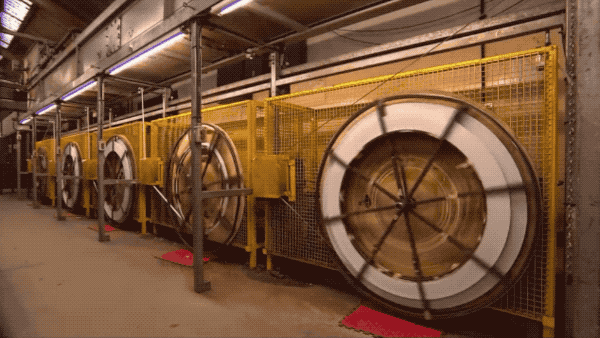

上漆的钢条会被重新绕好，等待印上刻度。

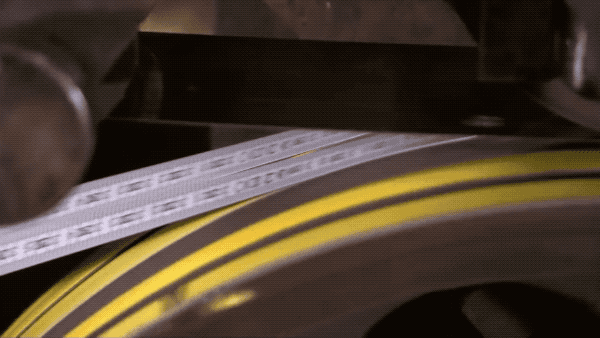

滚筒印刷机会在尺条上喷墨做上刻度。为了保护刻度不被磨损，还会加热卷尺，热塑附上一层塑胶保护膜。
压弯尺条

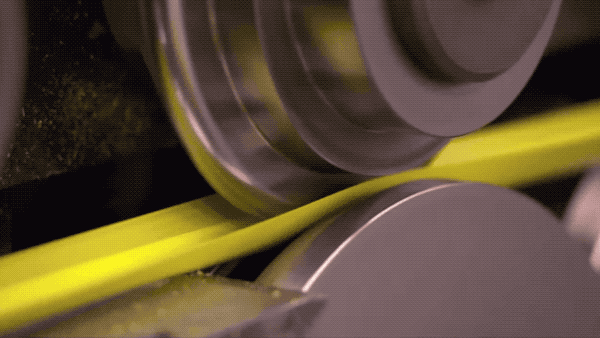

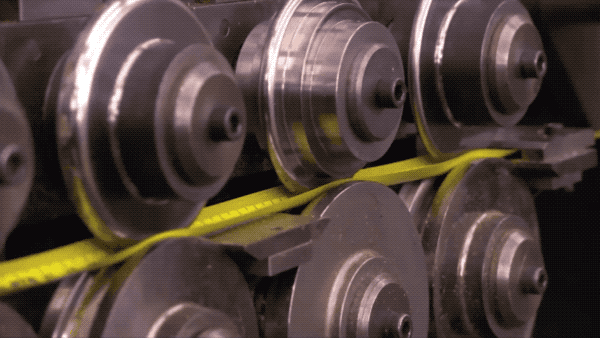

接着要用连续的滚筒将卷尺压出凹形的轮廓。卷尺的两侧被曲起后，伸长时还能维持笔直，而不易折弯。怎么说呢，可能是「宁曲不折」🤔 ！看下图的慢速特写，底下的轮子中间有空隙，上方的轮子把尺条下压，从而让尺条形成凹形。

裁断尺条

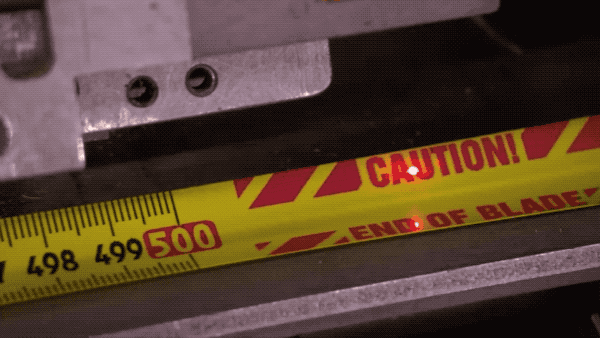

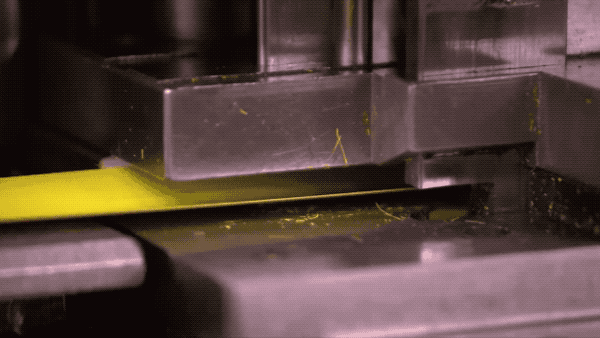

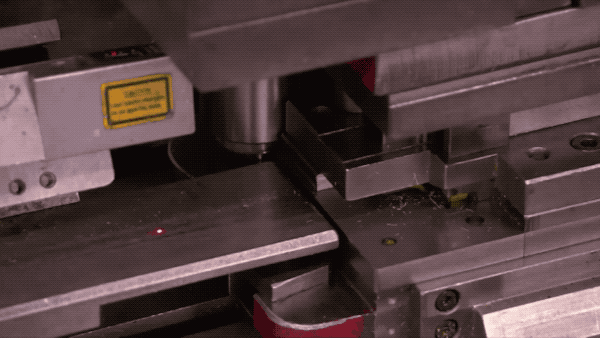

这会儿需要把尺条裁成一个个单独份了。让通过的尺条在某处放慢速度，然后裁断。当激光感应到这个部位时切断，正好就是 5 米的卷尺长度。

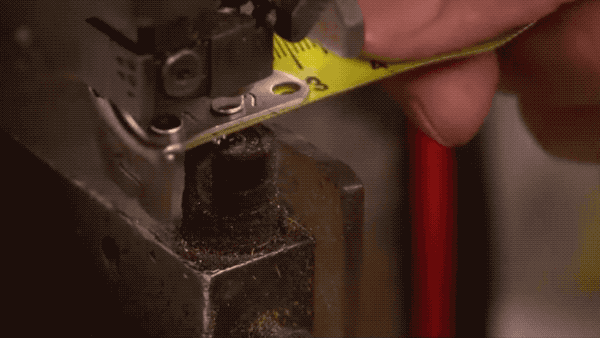

同时在端头打孔，方便安装尺钩。
尺钩就是下图这个固定上的东西。小时候都是大脚趾踩着这个部分，自己给自己量身高。当然手掌在头顶是一定要往上翘的，这样测出来的身高就会比实际的略高一点点。😀

卷尺原理

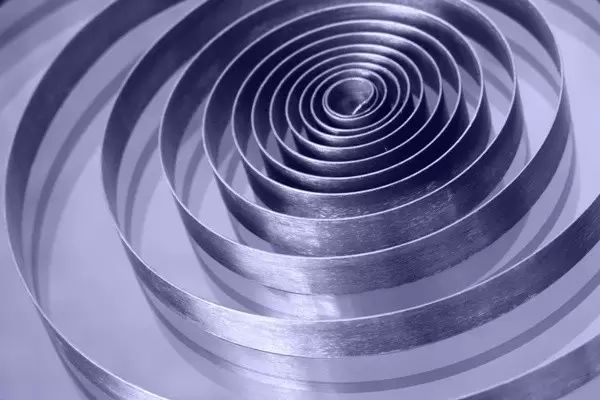

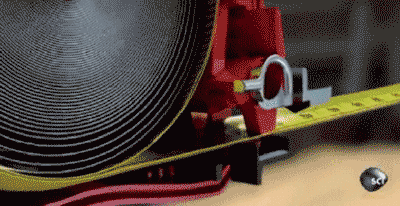

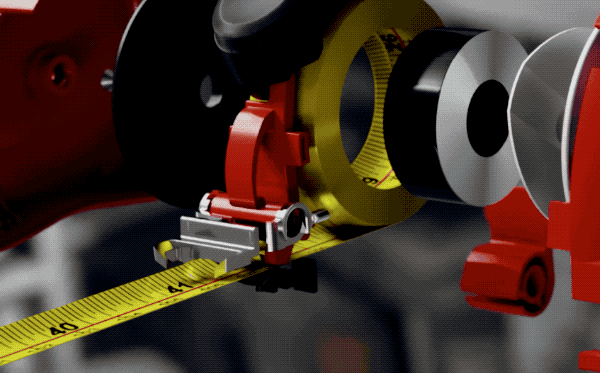

做好了尺子的部分，我们还有最重要的环节，卷尺之所以为卷尺，到底是谁卷了谁，又是谁被谁卷了？揭开真相——拆开卷尺的内部，我们发现尺条的内部，还有一卷卷的东西，很是内卷。也就是下图这个螺旋形的发条弹簧了。

当我们拉动尺条时，就是给发条弹簧施加力，一旦量好长度松手时，发条就会自动收缩，带动着尺条也收紧，所以卷尺就给卷了回来。

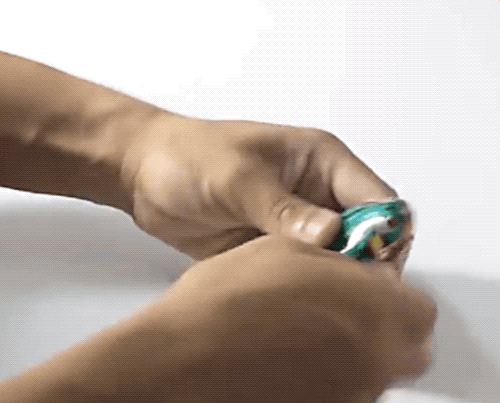

大家还记得小时候玩儿的铁皮青蛙不？也是因为内部有个发条弹簧在收放力。

制作弹簧

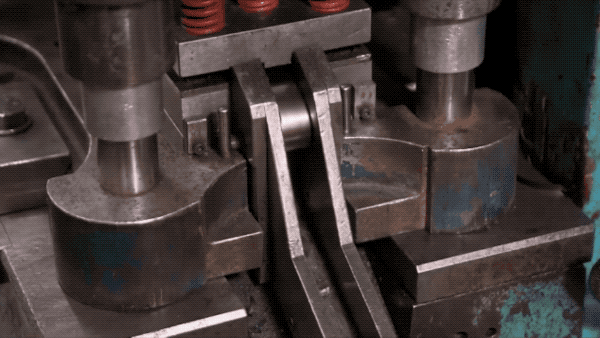

先把一定长度的钢条卷起来制作发条弹簧。这个弹簧的长度是需要比尺条略长，这样每次尺条归零后，弹簧还有余力让尺条收紧，当尺条拉伸达到5米时，也不会使弹簧超过形变极限而无法收回。如果弹簧的长度比尺子短，弹簧都收到极限了，尺条还露在外头，那就尴尬了。
组装卷尺

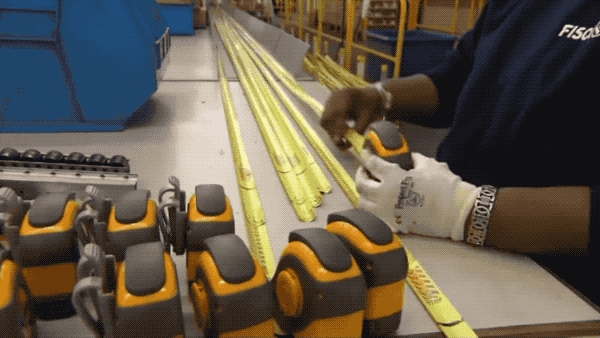

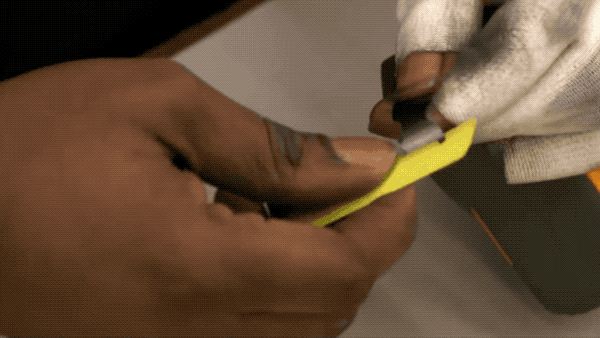

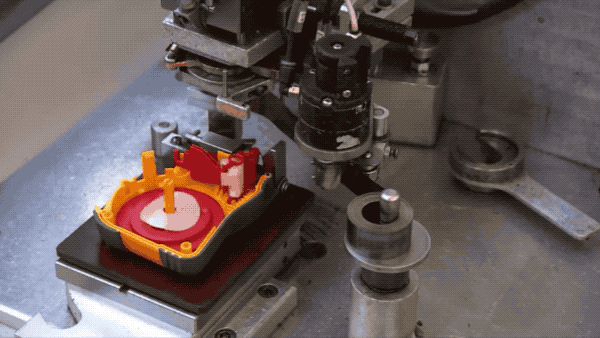

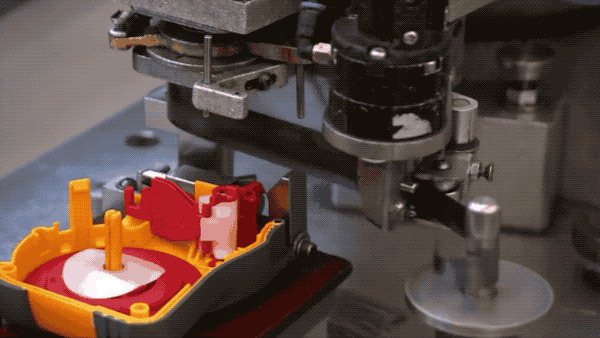

将发条弹簧与自动缠绕器连接。把绕好的弹簧放入固定的卷尺壳子正中间。继续组装壳子，右手安装的这个橙色是个制动器，相当于卷尺的「刹车」。我们就是按下它来让卷尺停止运动，好方便读取刻度的。将尺条的末端连接在弹簧的前端上，手拉手，心连心，共筑卷尺村。
一松手，弹簧就咻的一下把尺子卷起来了。伸缩自如，性能良好，完工~!

等等！Cast 还有话说...

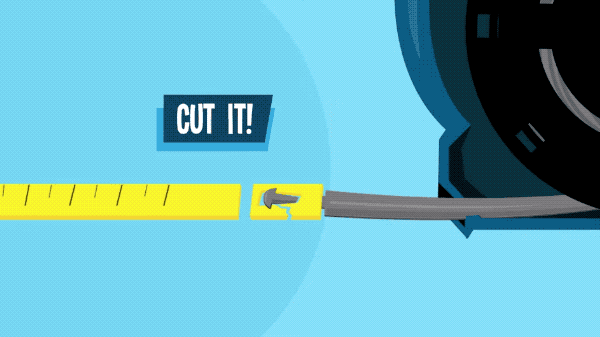

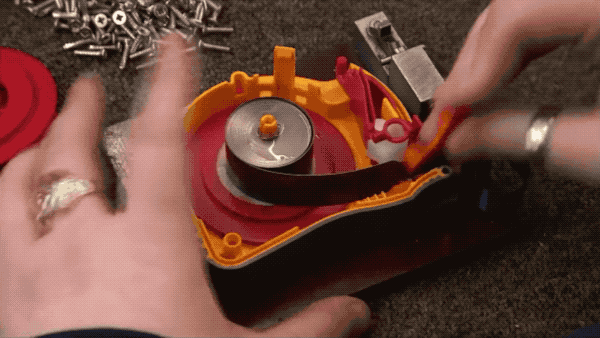

在找资料的过程中，我还发现了一个卷尺的维修方法。当使用卷尺总觉得拉动不顺滑，尺条与弹簧的连接不太紧密有裂缝时，可以考虑把尺条末端裁掉一部分，重新挖出个凹槽，再套入弹簧。🤔 想到裁尺条时那个很长的「CAUTION！」，本来觉得有点浪费钢条材料的，现在有了新的认识，这可是维修的余地，修修补补又三年，节俭！

当然也想起了以前写「美工刀」的制作，留言里好多人说才知道刀头顿了是可以折断的...华生，我们又找到了生活的盲点。
