Power Integrations的InnoSwitch4－CZ系列高集成度开关IC

深耕于高压集成电路高能效功率变换领域的知名公司Power Integrations（纳斯达克股票代号：POWI）今天宣布InnoSwitch™4-CZ系列高频率、零电压开关(ZVS)反激式开关IC再添新品。当与Power Integrations的ClampZero™有源钳位IC或者最近发布的HiperPFS™-5氮化镓功率因数校正IC搭配使用时，新IC可轻松符合最新的USB PD 3.1标准，设计出高达220W的适配器和充电器。

“商务旅行者需要轻便、紧凑、强大的适配器，能够为他们所有的重要设备快速充电。新型InnoSwitch4-CZ和ClampZero IC进一步扩大功率范围后，充电器/适配器设计工程师可轻松设计出符合USB PD 3.1标准的单路输出和多路输出电源，并使功率密度轻松超过每立方英寸23W。”Power Integrations高级产品营销经理Edward Ong表示，“即使在220W的输出功率下，该系列的高效率也能最大限度地减少热量产生；任何有源器件都不需要体积较大的散热片。高达140kHz的最大开关频率可减小变压器尺寸，高集成度可使无源元件、MOSFET和二极管的数量几乎减半，过多的元件数使得PCB布局符合安规标准带来挑战。”

InnoSwitch4-CZIC采用超薄InSOP™-24D封装，内部集成耐用的750V PowiGaN™初级开关、有源钳位驱动和同步整流。次级侧检测利用Power Integrations的FluxLink™高速通信技术实现，可提供优异的恒压/恒流精度。

Ong补充道：“采用非互补模式有源钳位可使设计工作于连续导通(CCM)和非连续导通(DCM)模式。这种跨模式操作，可使产品轻松应对USB PD应用中经常遇到的宽负载/输入电压范围的应用特点。”

InnoSwitch4-CZIC在输入电压检测电路工作的情况下空载功耗低于30mW。这些IC具有一整套完善的保护特性，包括用于输出过压和欠压保护的自动重启动或锁存故障响应方式、多个输出欠压故障阈值以及锁存或迟滞响应特性的初级过温保护。

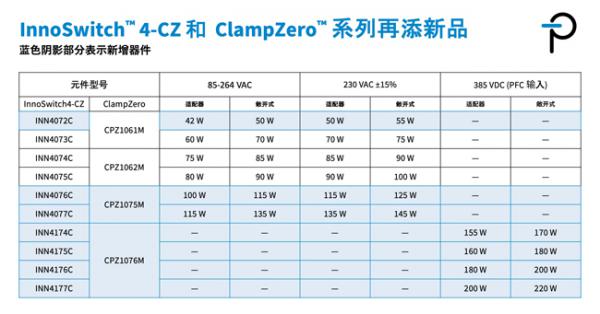

InnoSwitch4-CZ和ClampZero系列再添新品

供货及相关资源

我们同时还发布了一款超紧凑型130W USB PD适配器参考设计(DER-957)，可供希望评估InnoSwitch4-CZ反激式控制器IC和ClampZero有源钳位IC芯片组的设计工程师使用。芯片组基于1000片的起订量，INN4072C-TL器件的单价为3.07美元，CPZ1061M-TLXXX的单价为0.66美元。
