----- 充电头网拆解报告 第2130篇 -----
前言
随着国内多口快充的流行，三星在推出多款单口充电器以后，又推出了一款65W的三口充电器。这款充电器具备两个USB-C接口和一个USB-A接口，C1接口支持65W快充输出，C2口支持25W快充输出，USB-A口支持15W快充输出，并在充电器外壳进行标注，方便消费者选用。
充电头网已经拿到了这款三星三口65W充电器，下面就对这款充电器进行拆解，看看内部是如何设计，与我们常见的多口充电器有何不同。
三星65W充电器开箱

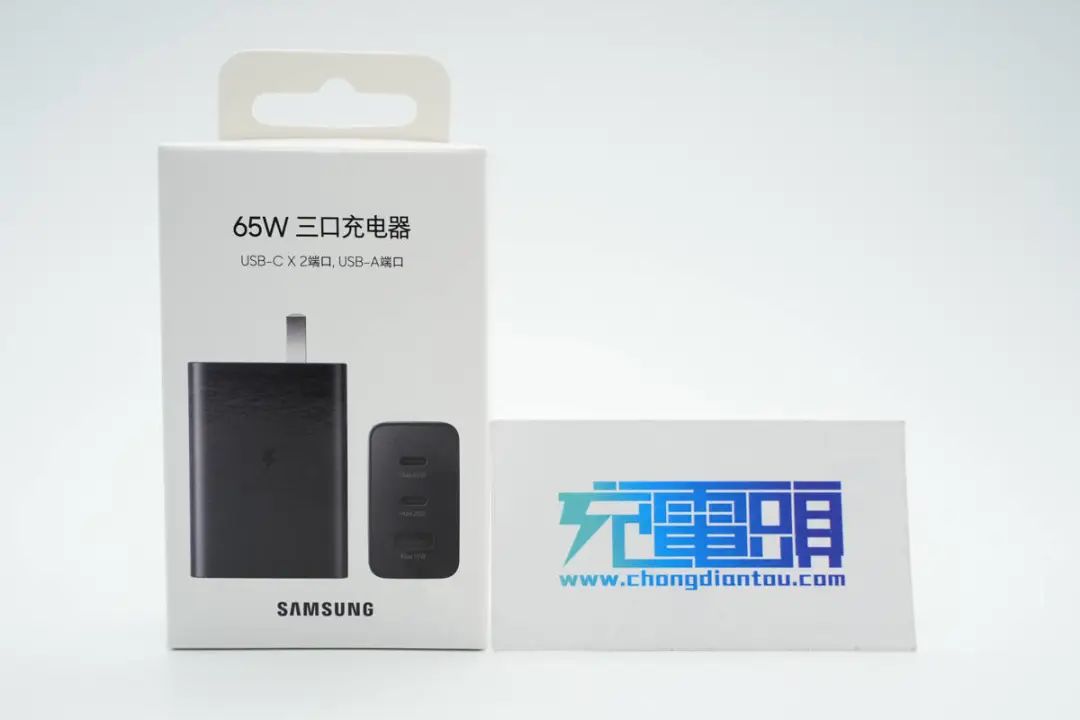

包装盒正面印有SAMSUNG品牌、充电器名称、外观图以及接口功率，可以直观了解到这款充电器外观和接口配置。

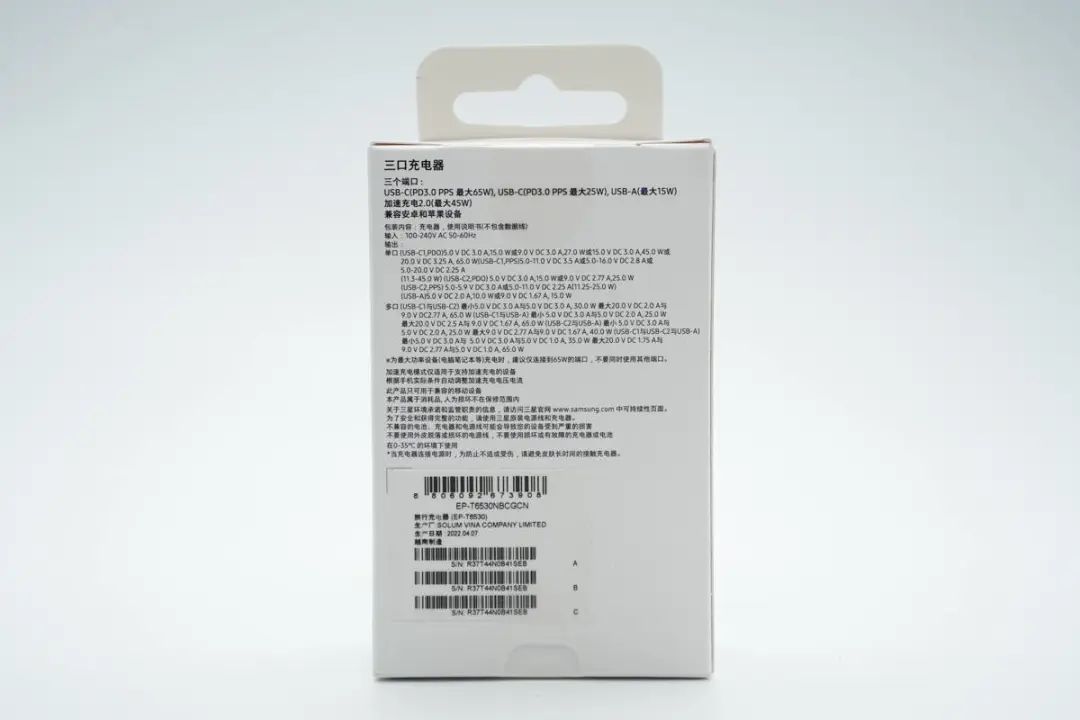

背面印有充电器详细参数信息。

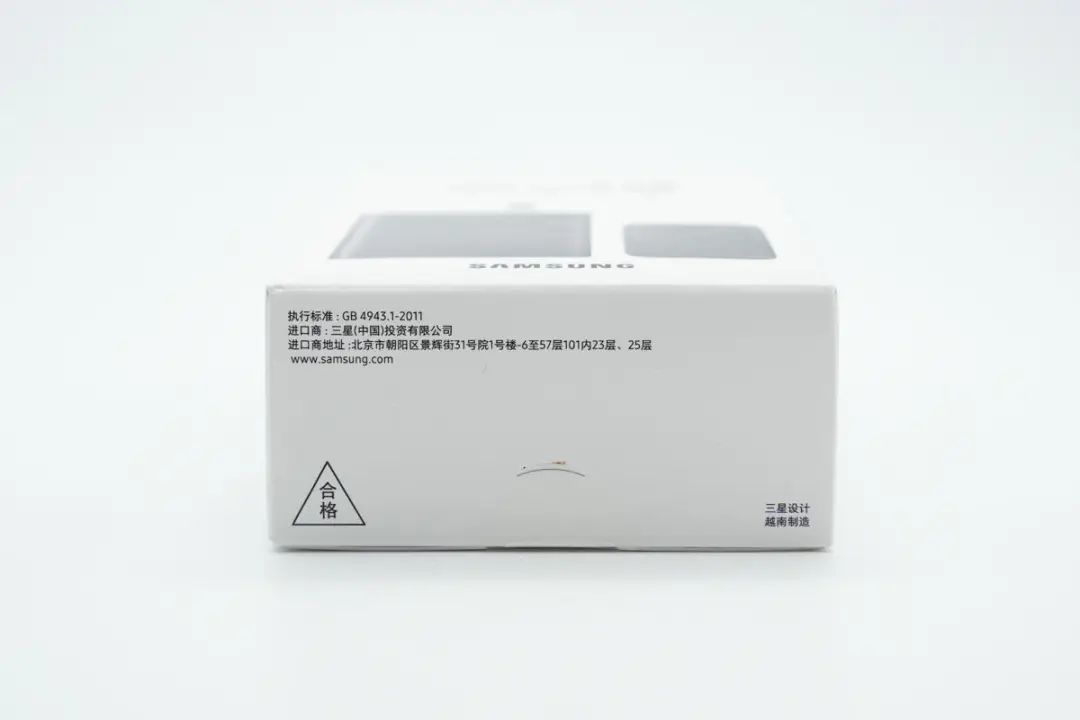

底部印有商家信息和合格标识，进口商是三星（中国）投资有限公司。

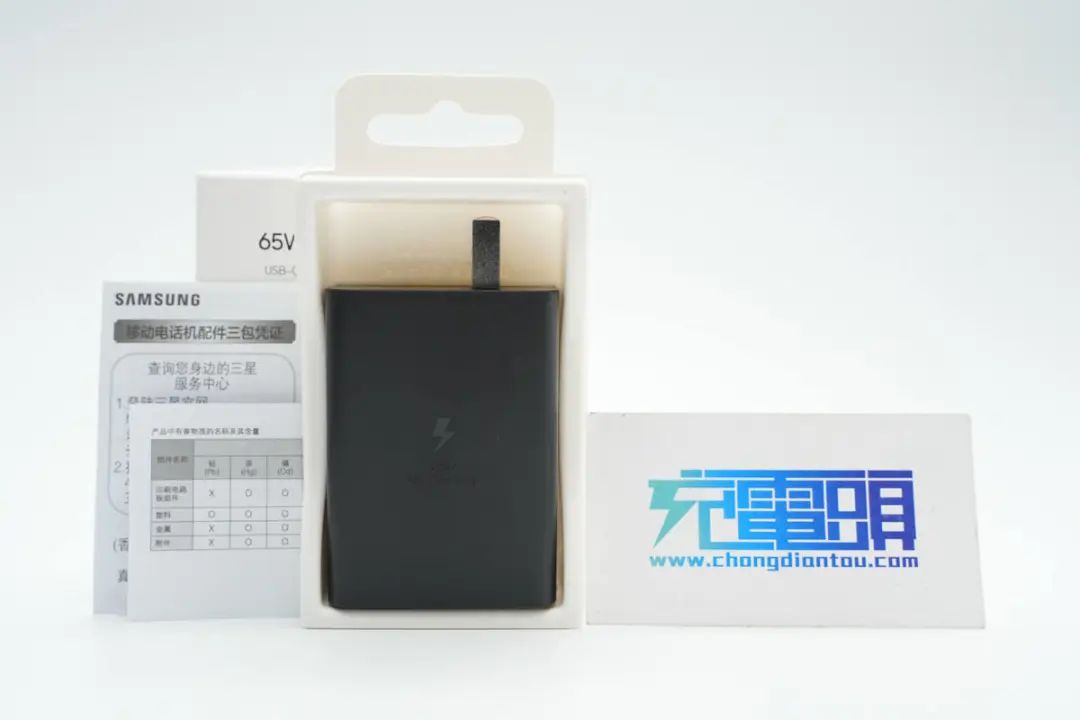

包装内含充电器、三包凭证和有毒有害物质清单等。

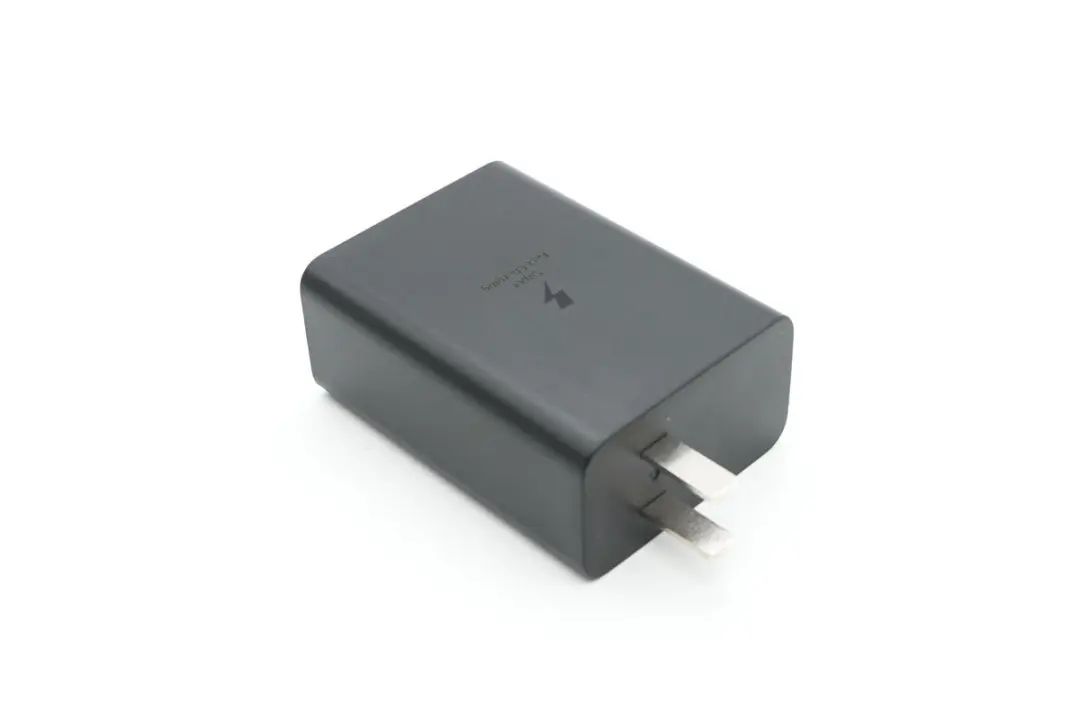

充电器采用经典直板造型设计，外壳表面磨砂抗指纹，配备固定插脚靠一侧布局，整体外观延续家族新快充系列风格设计。

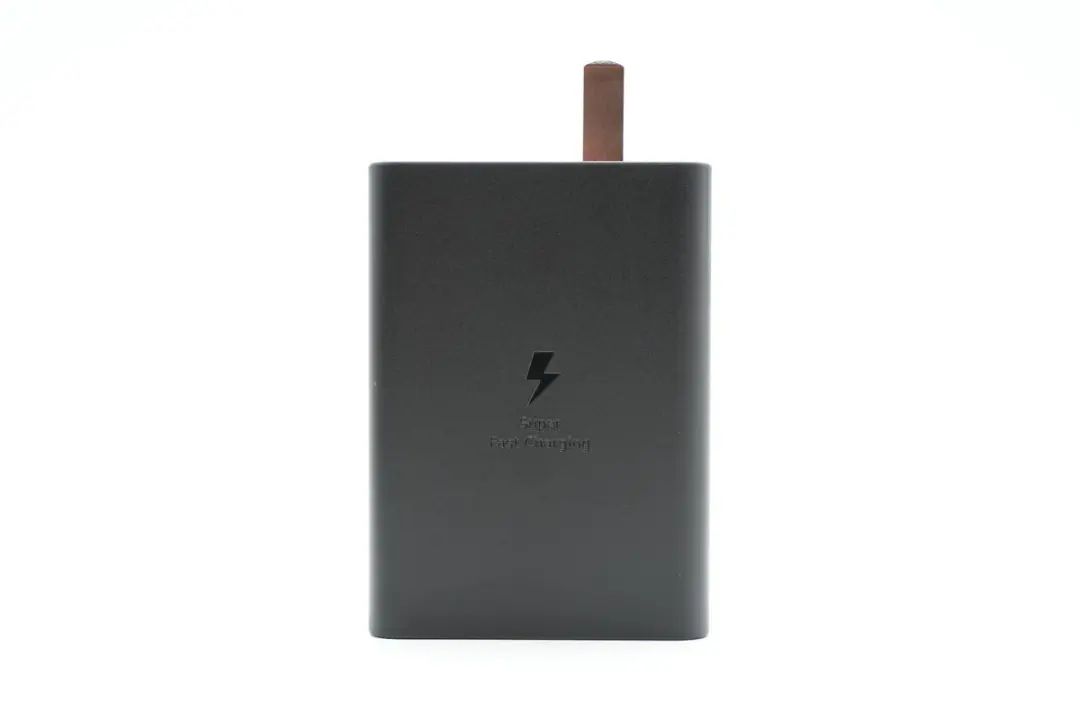

机身正面中心是经典闪电和Super Fast Charging字样设计。

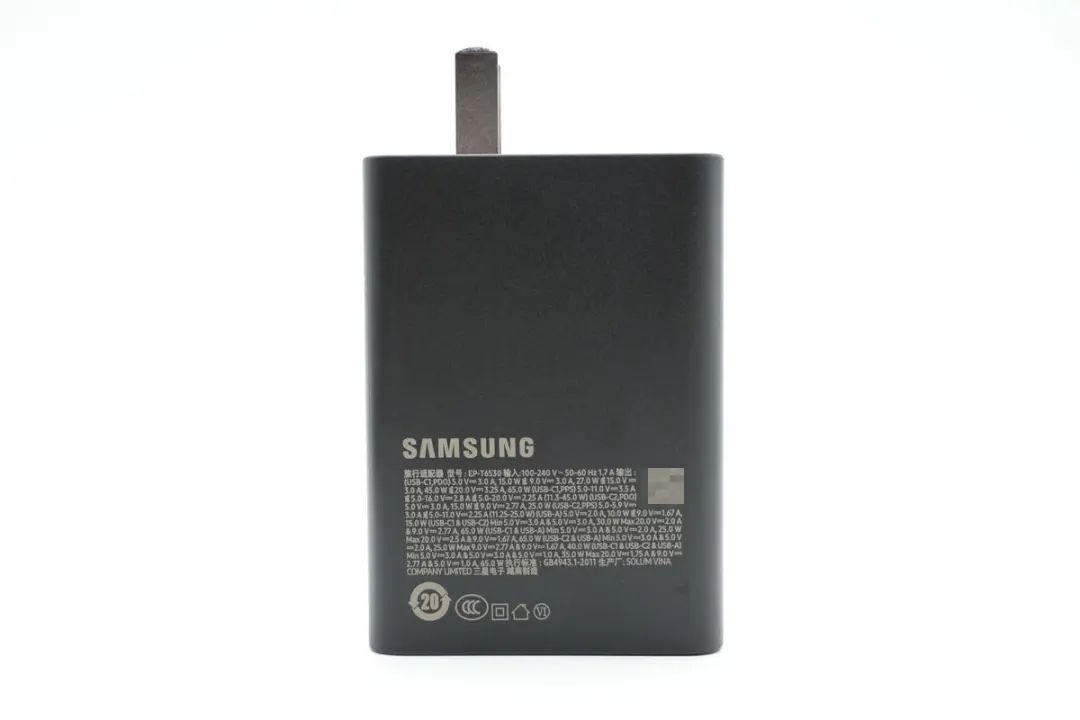

背面印有产品参数。

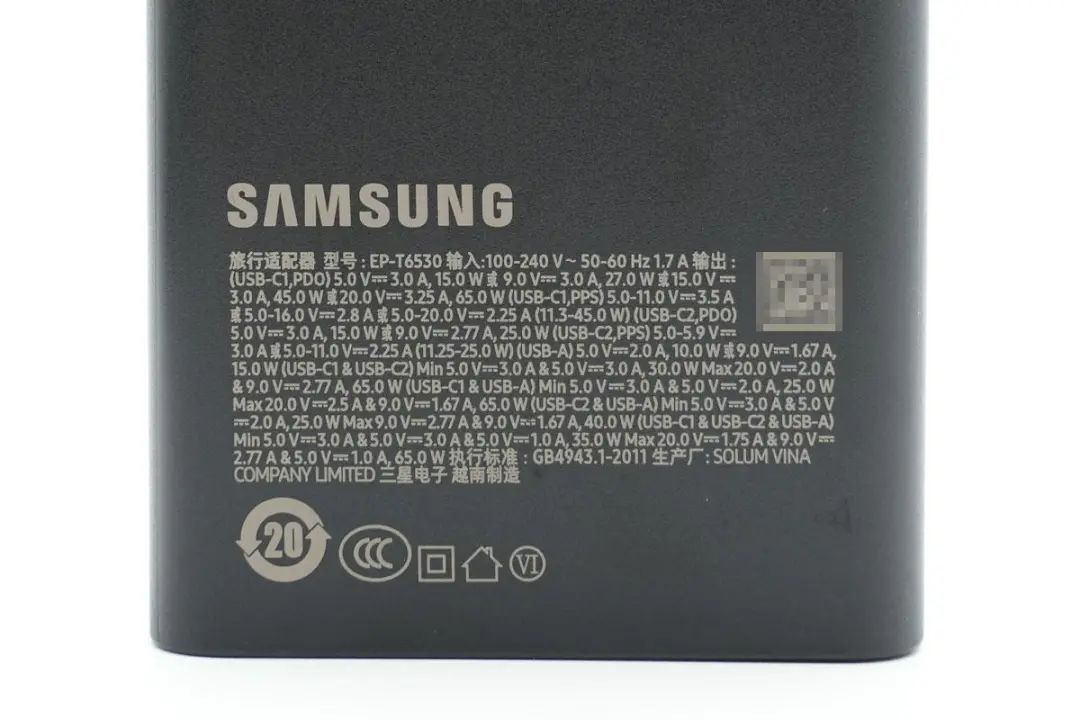

充电器参数特写
型号：EP-T6530
输入：100-240V~50/60HZ 1.7A
单口输出：
USB-C1（PDO）：5V3A、9V3A、15V3A、20V3.25A
PPS：5-11V3.5A、5-16V2.8A、5-20V2.25A
USB-C2（PDO）：5V3A、9V2.77A
PPS：5-5.9V3A、5-11V2.25A
USB-A：5V2A、9V1.67A
双口输出：
USB-C1+USB-C2：Min 5V3A+5V3A
Max 20V2A+9V2.77A
USB-C1+USB-A：Min 5V3A+5V2A
Max 20V2.5A+9V1.67A
USB-C2+USB-A：Min 5V3A+5V2A
Max 9V2.77A+9V1.67A
三口输出：
USB-C1+USB-C2+USB-A：Min 5V3A+5V3A+5V1A
Max 20V1.75A+9V2.77A+5V1A
生产厂：SOLUM VINA COMPANY LIMITED
充电器已经通过了CCC认证和VI级能效认证。

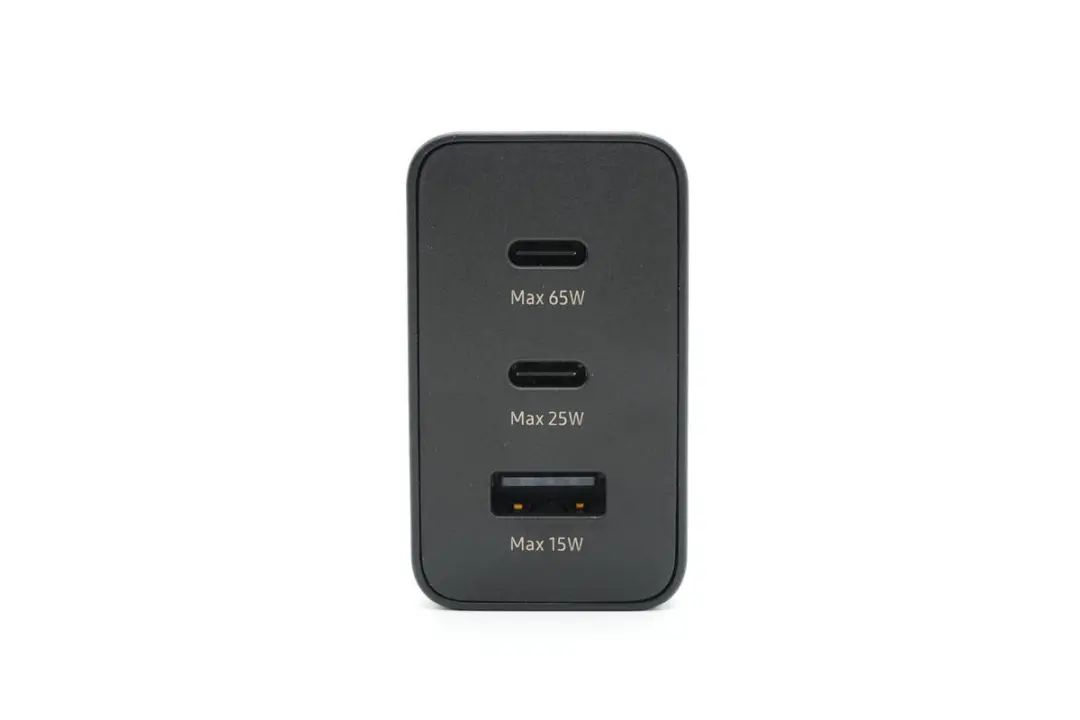

输出端配有2C1A三个USB接口，均为黑色胶芯，接口旁还印有相应最大输出功率标识。

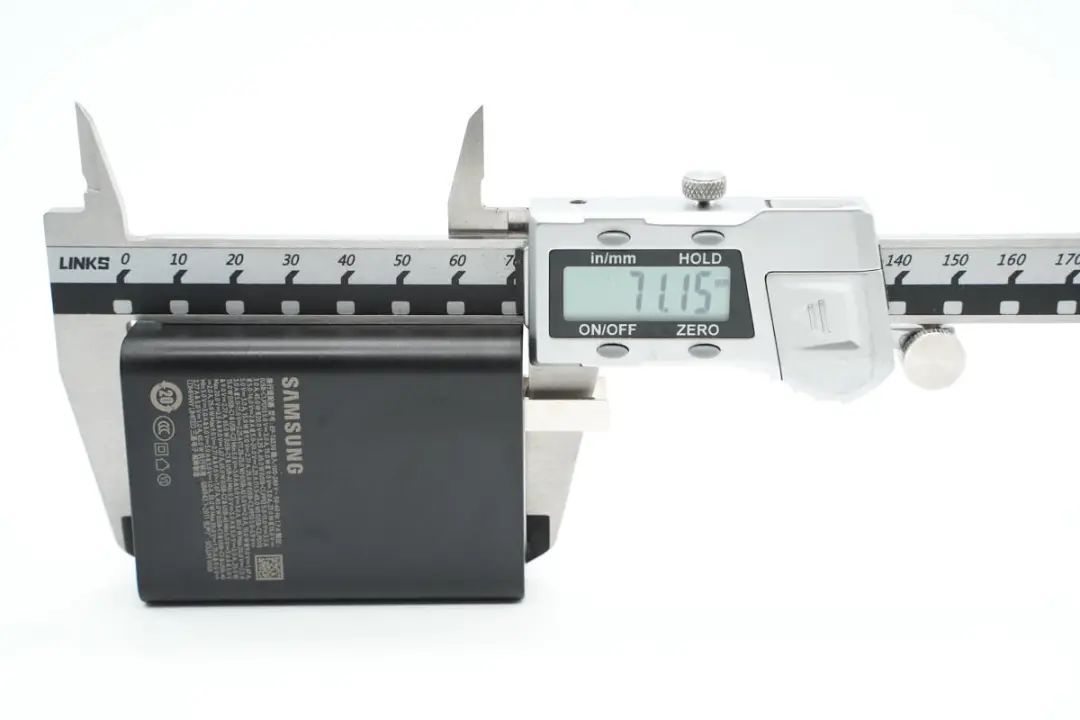

测得充电器机身高度为71.15mm。

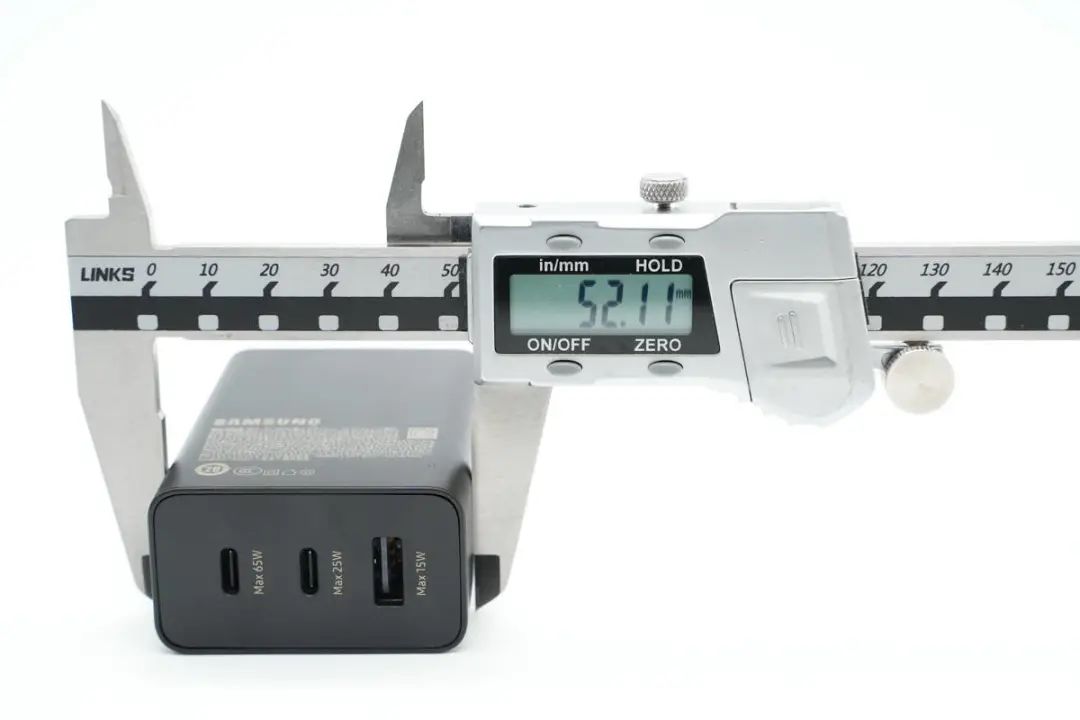

宽度为52.11mm。

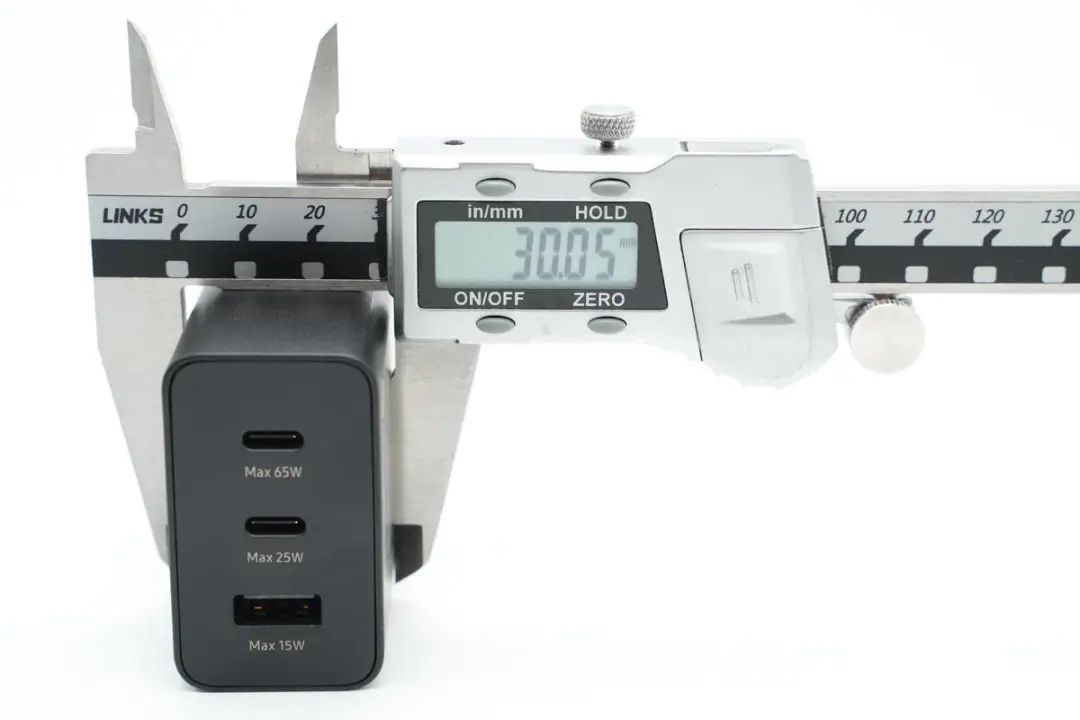

厚度为30.05mm。

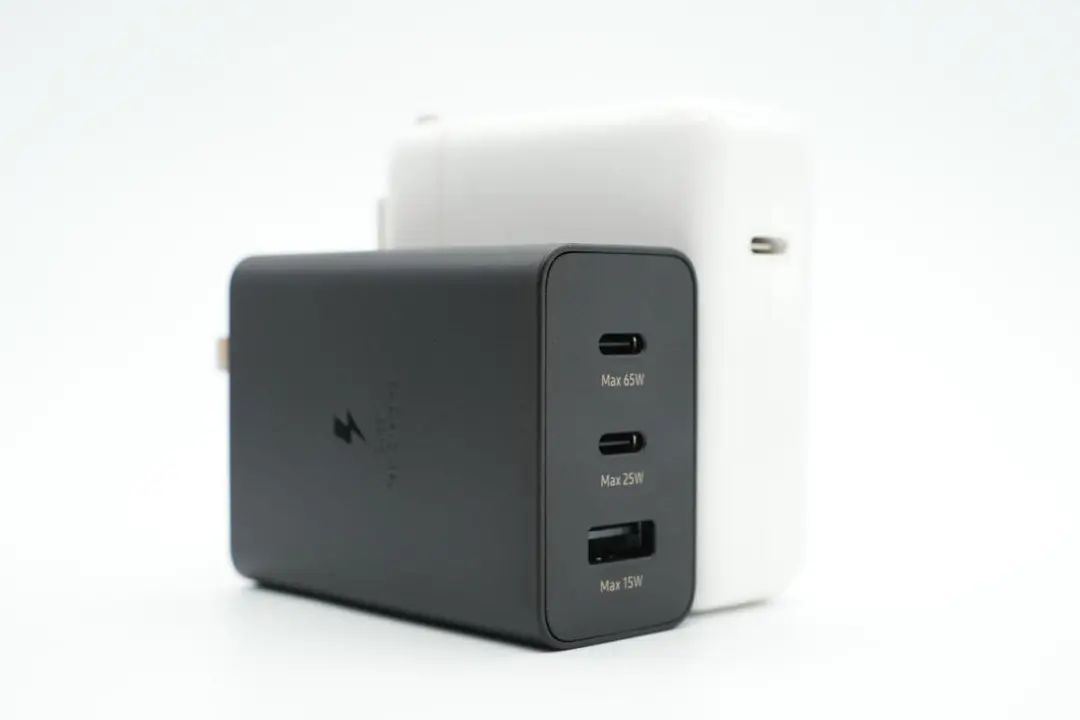

和苹果61W充电器对比，体积要小得多。

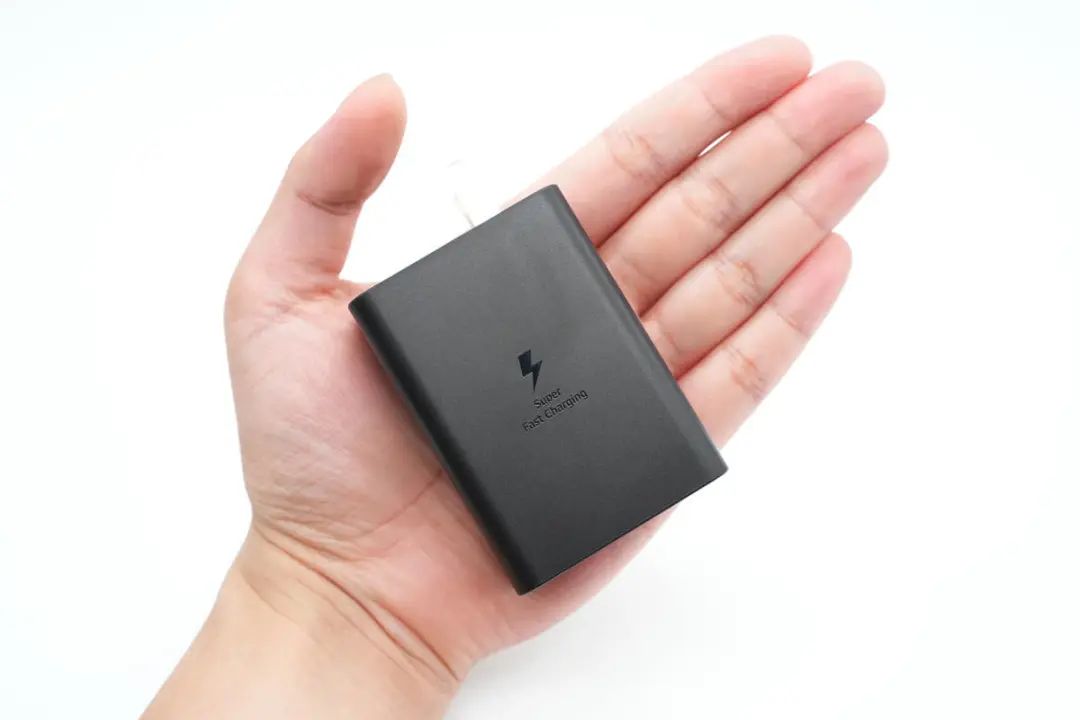

拿在手上的大小直观感受。

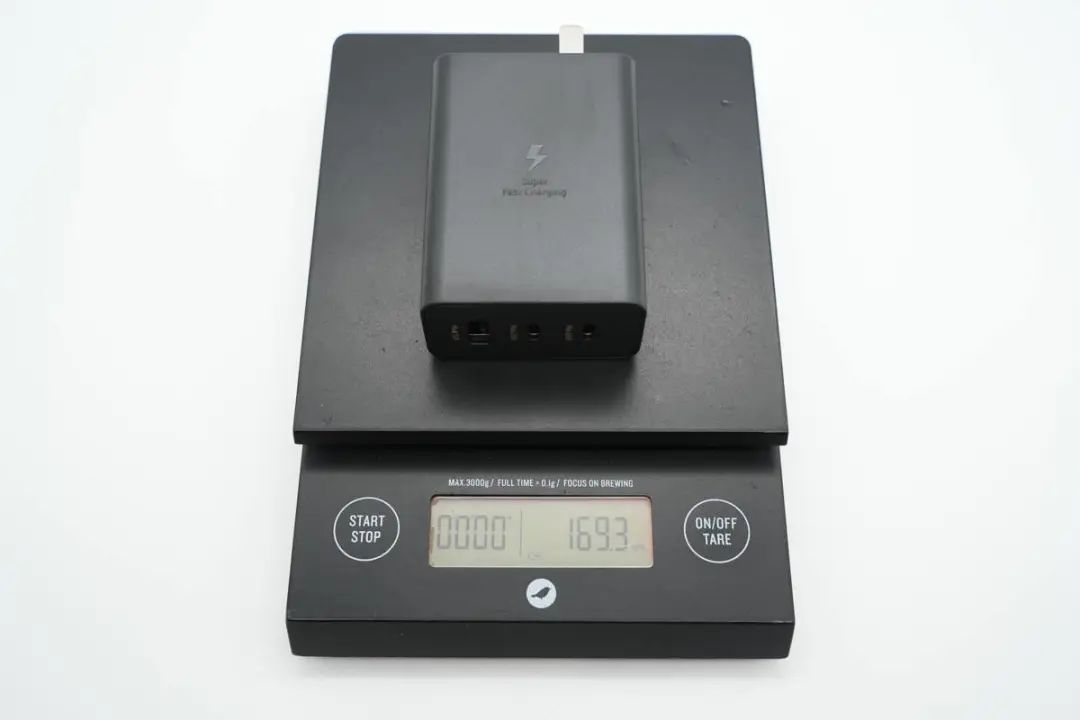

充电器净重约为169g。

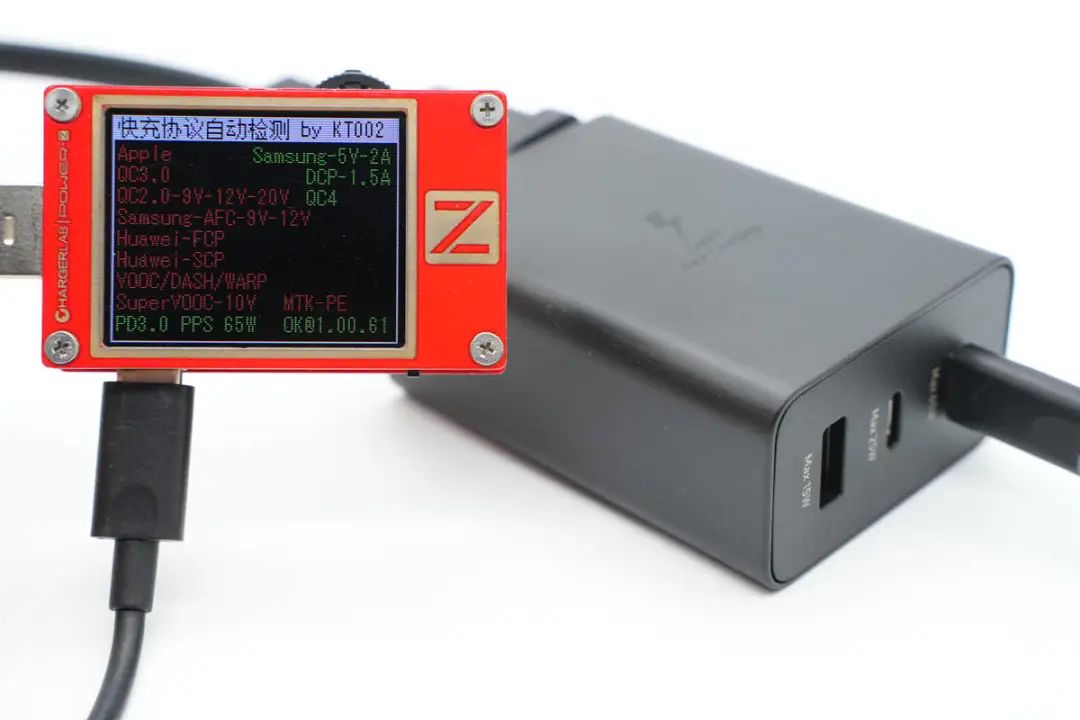

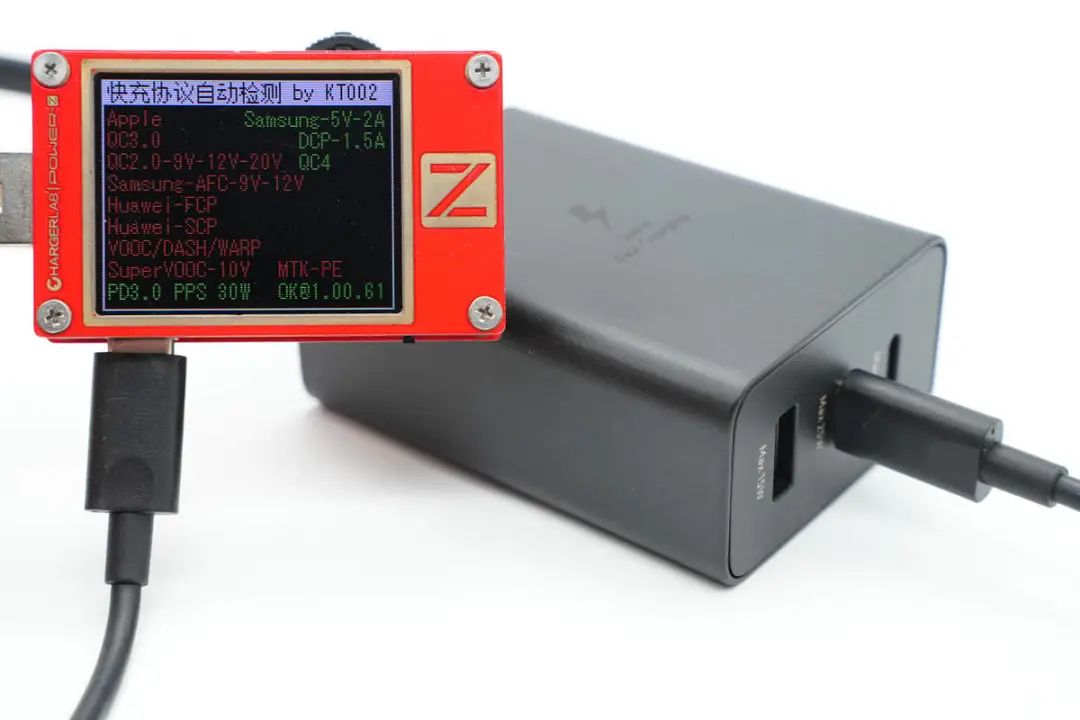

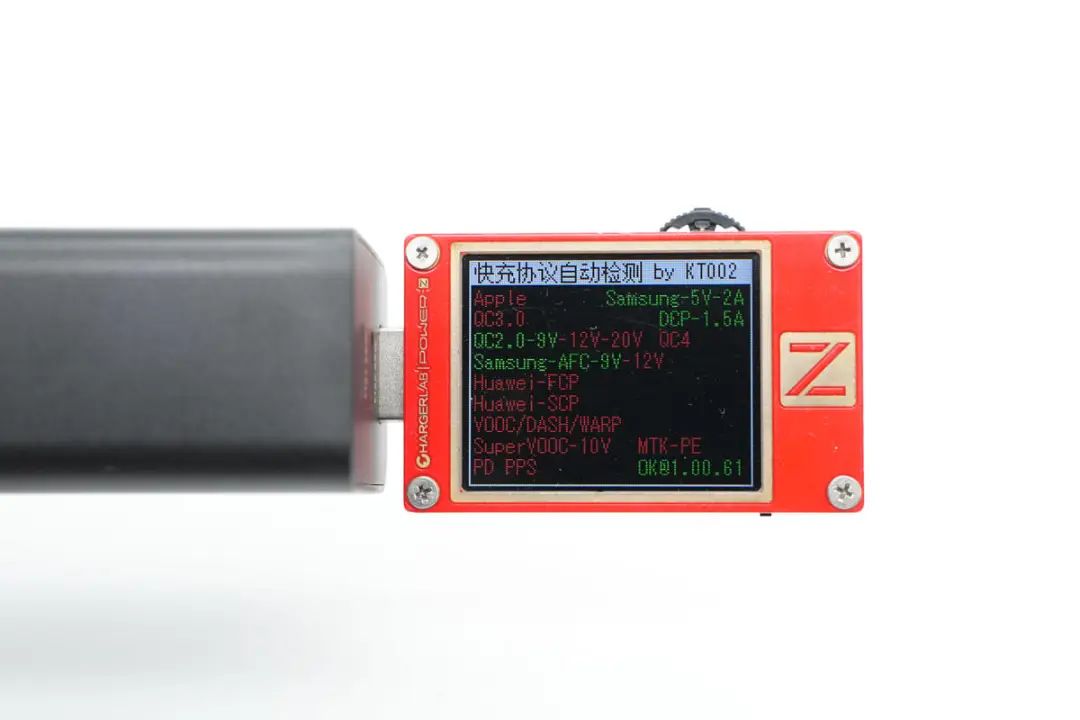

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Samsung 5V2A、DCP协议，以及PD3.0、PPS快充协议。

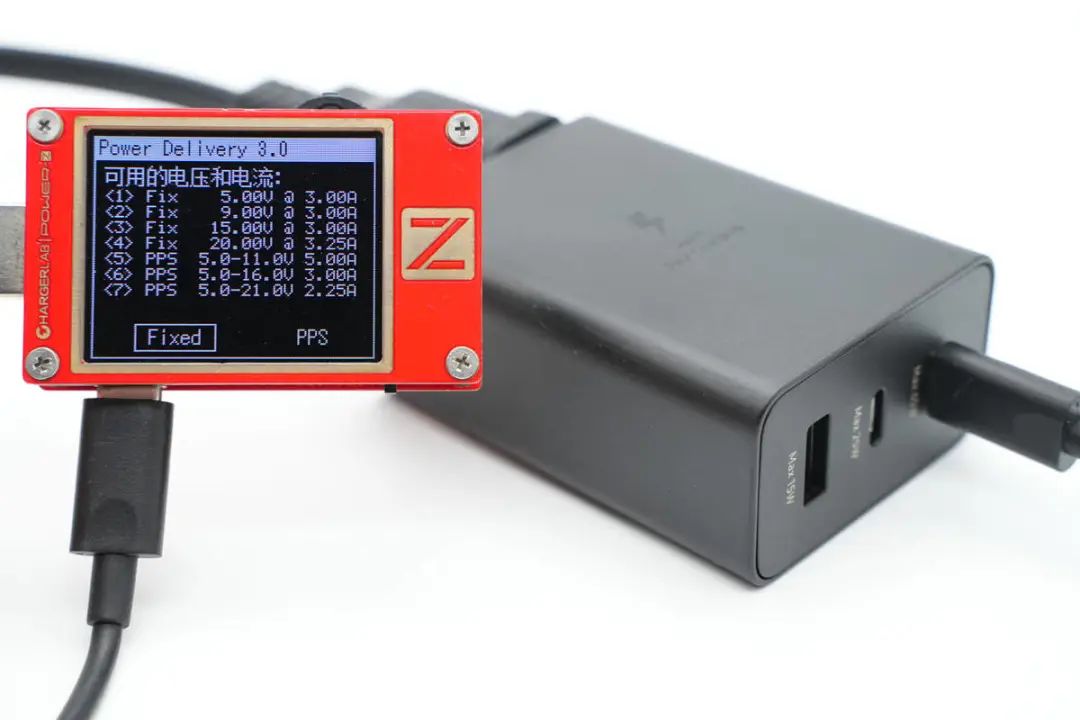

PDO报文显示C1口还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位，以及5-11V5A、5-16V3A、5-21V2.25A三组PPS电压档位。

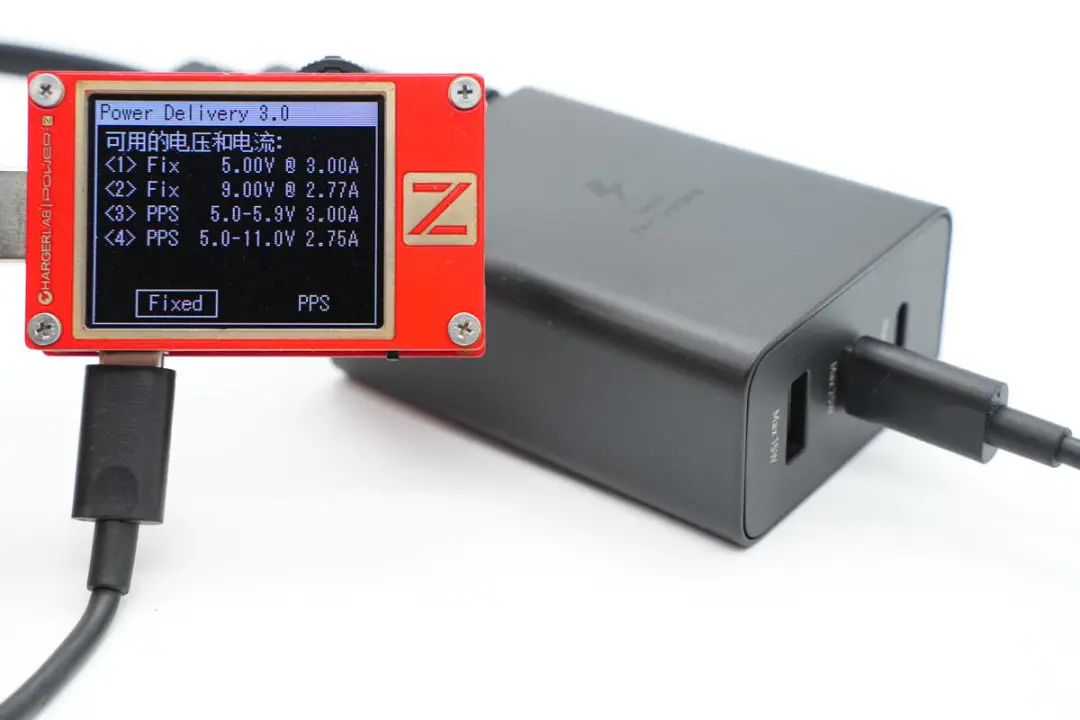

另外测得USB-C2口同样支持PD3.0、PPS快充协议。
并且具备5V3A、9V2.77A两组固定电压档位，以及5-5.9V3A和5-11V2.75A两组PPS电压档位。
最后测得USB-A口支持QC2.0、AFC快充协议。
三星65W充电器拆解

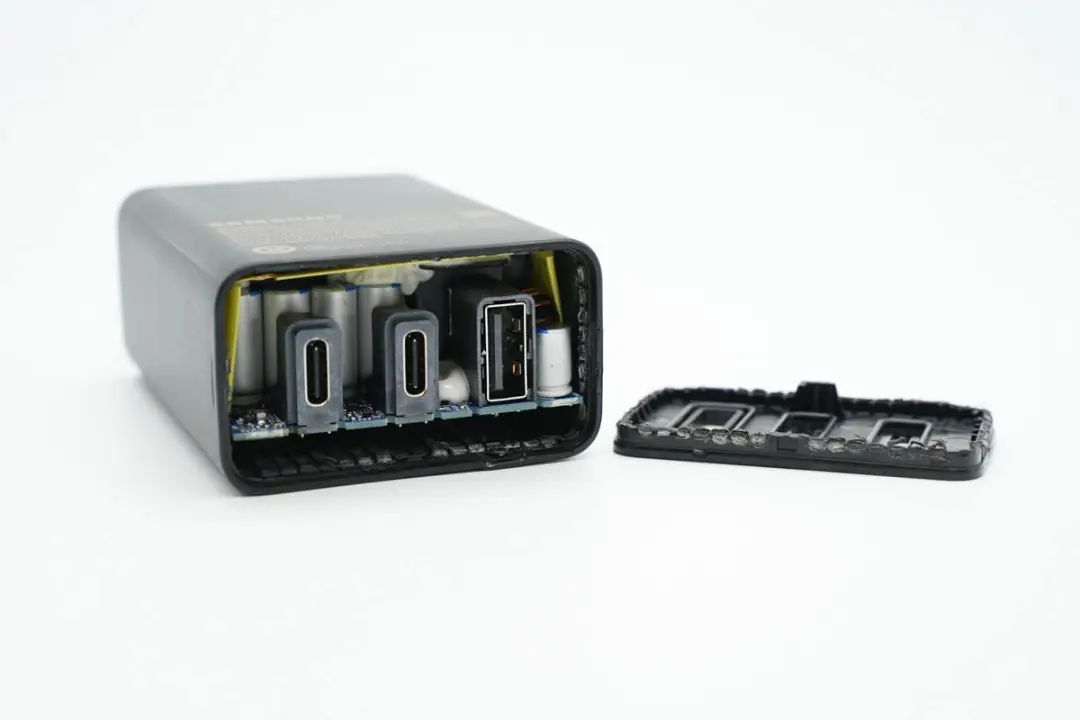

将输出端外壳拆开，采用超声波焊接封装。

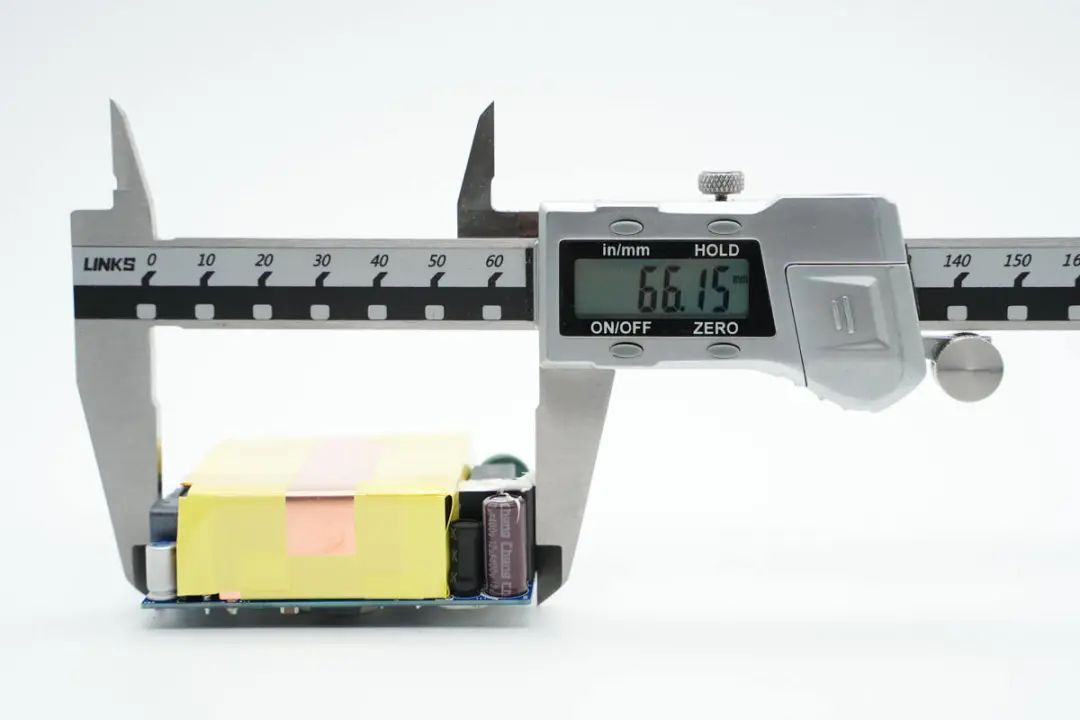

取出PCBA模块，测得长度为66.15mm。

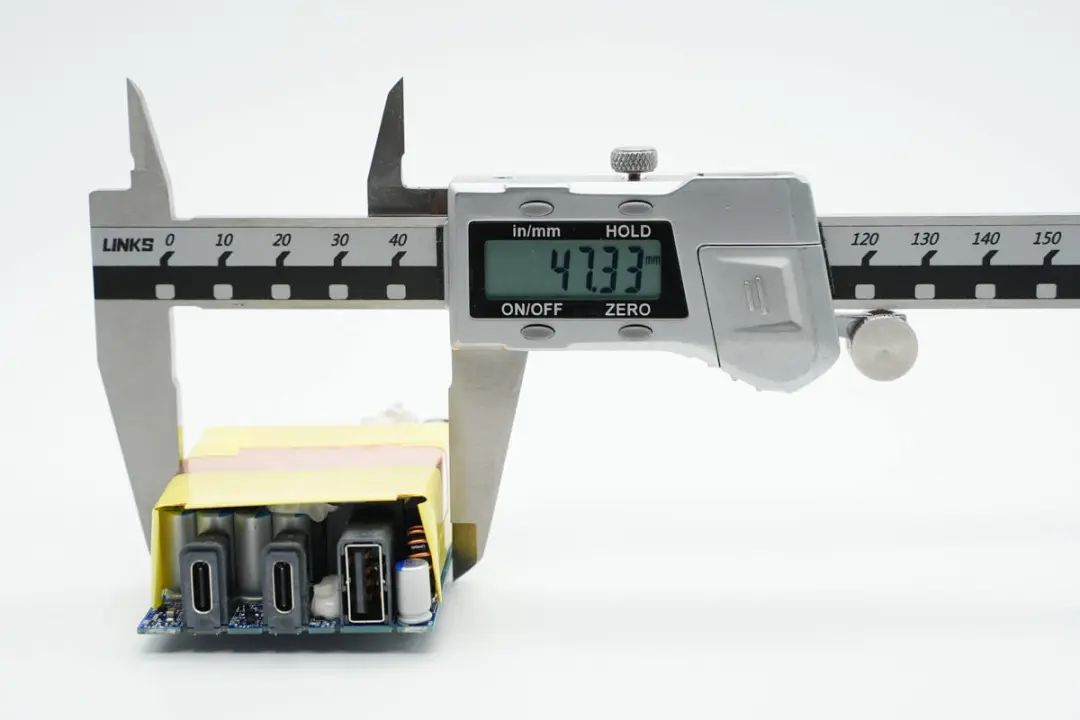

宽度为47.33mm。

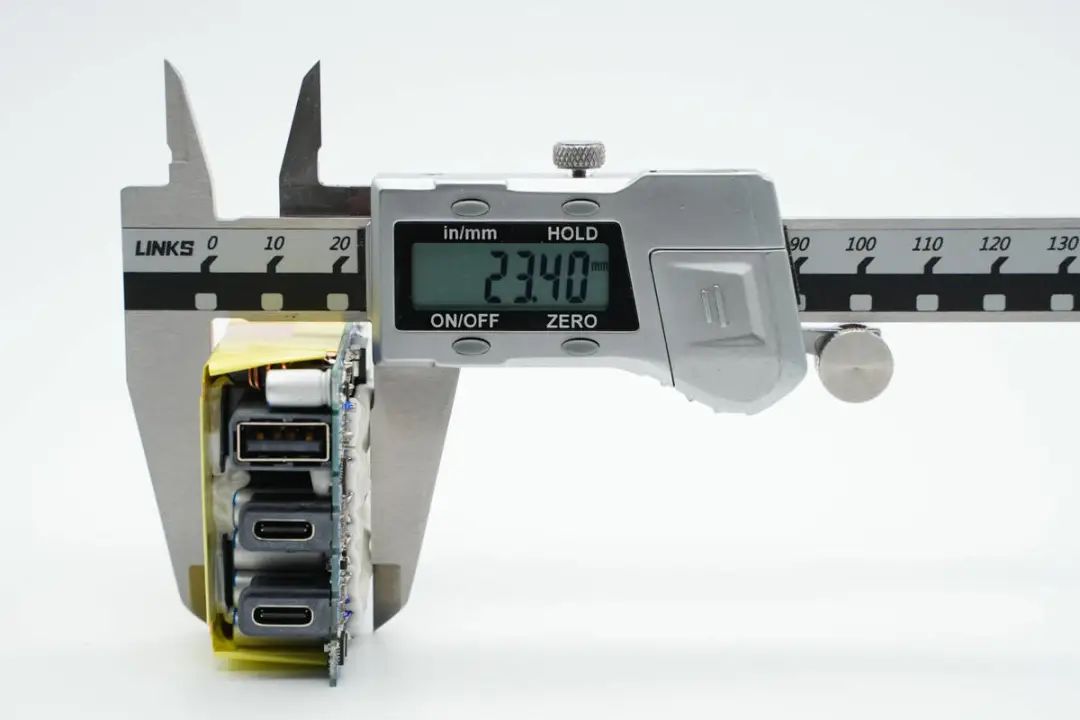

厚度为23.4mm。

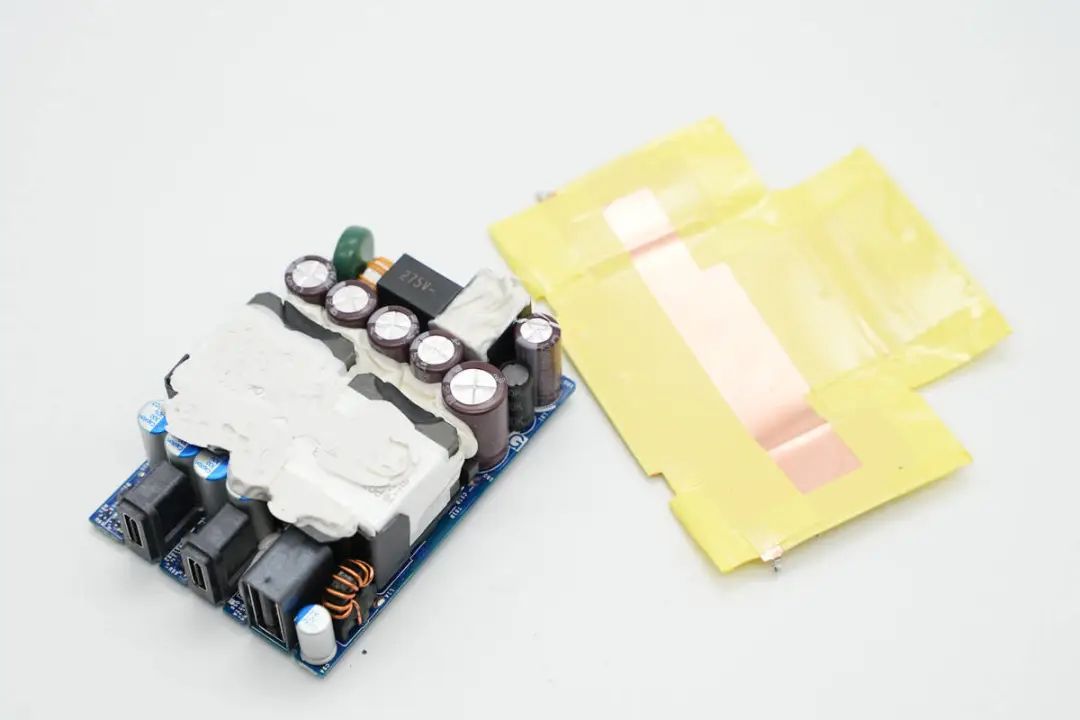

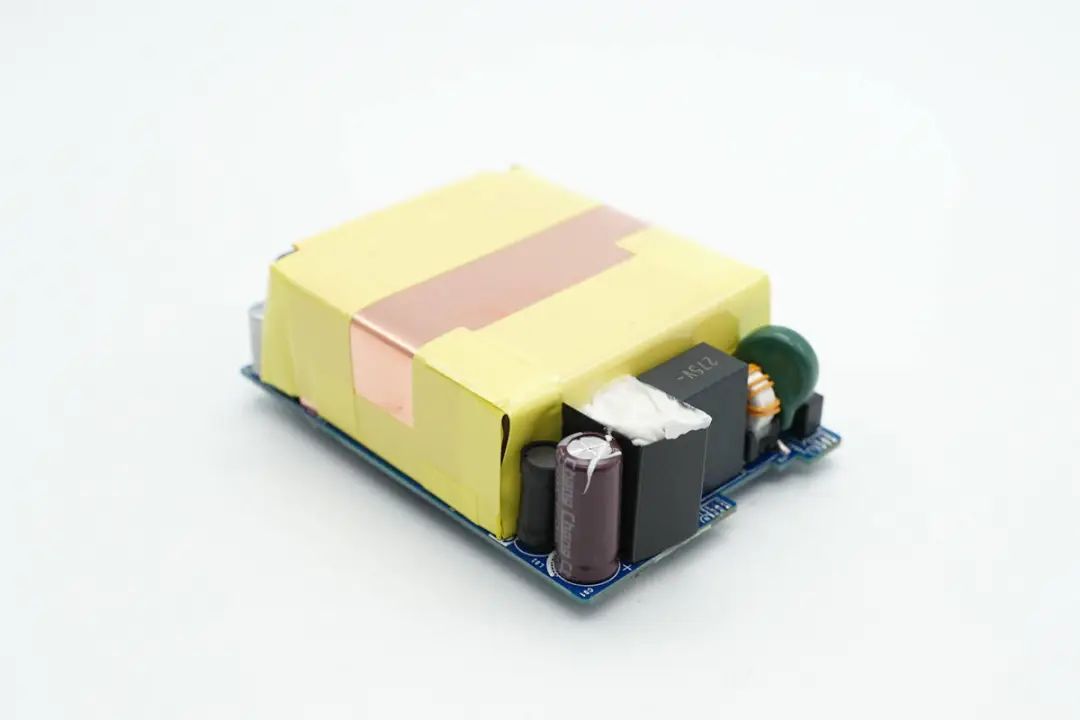

模块正面覆盖U型纯铜散热片，并粘贴马拉胶带绝缘，输入端一颗共模电感套有塑料片绝缘，以及打胶加固。
散热片锡焊固定。

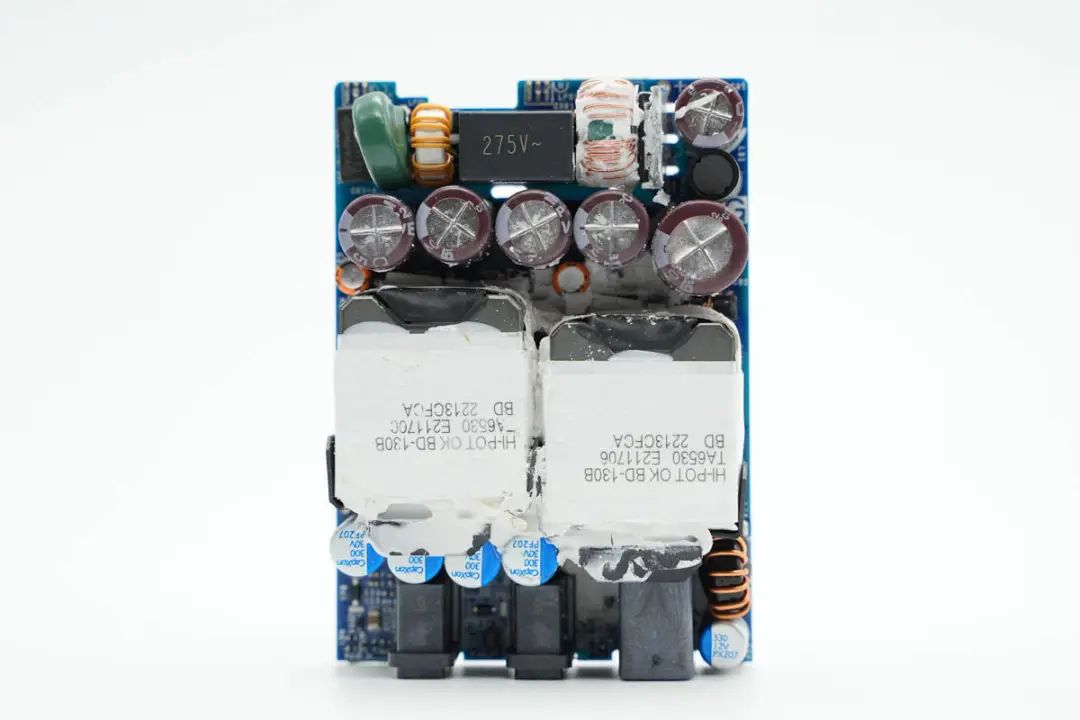

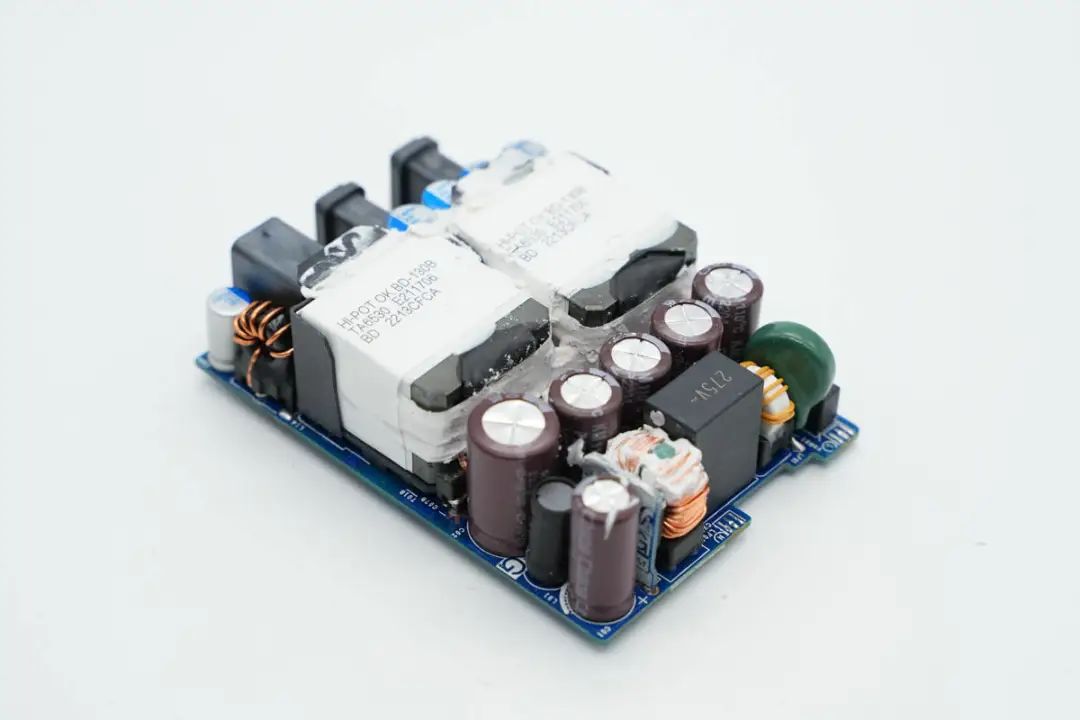

拆掉散热片，电容、变压器打胶填充，用于导热及加固。

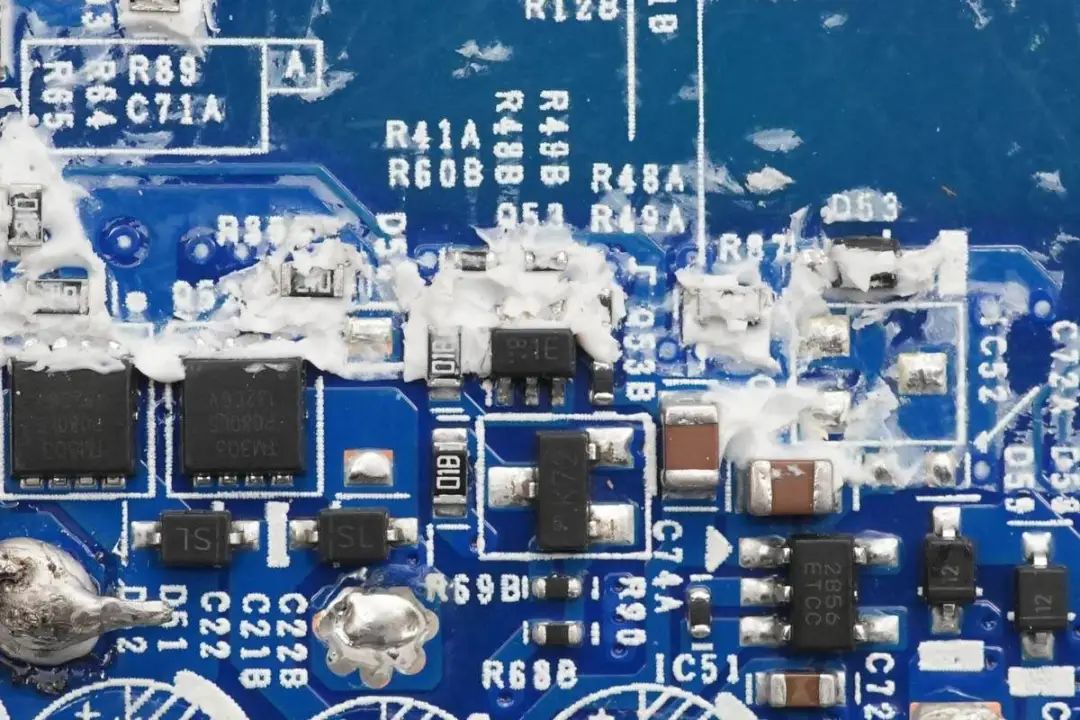

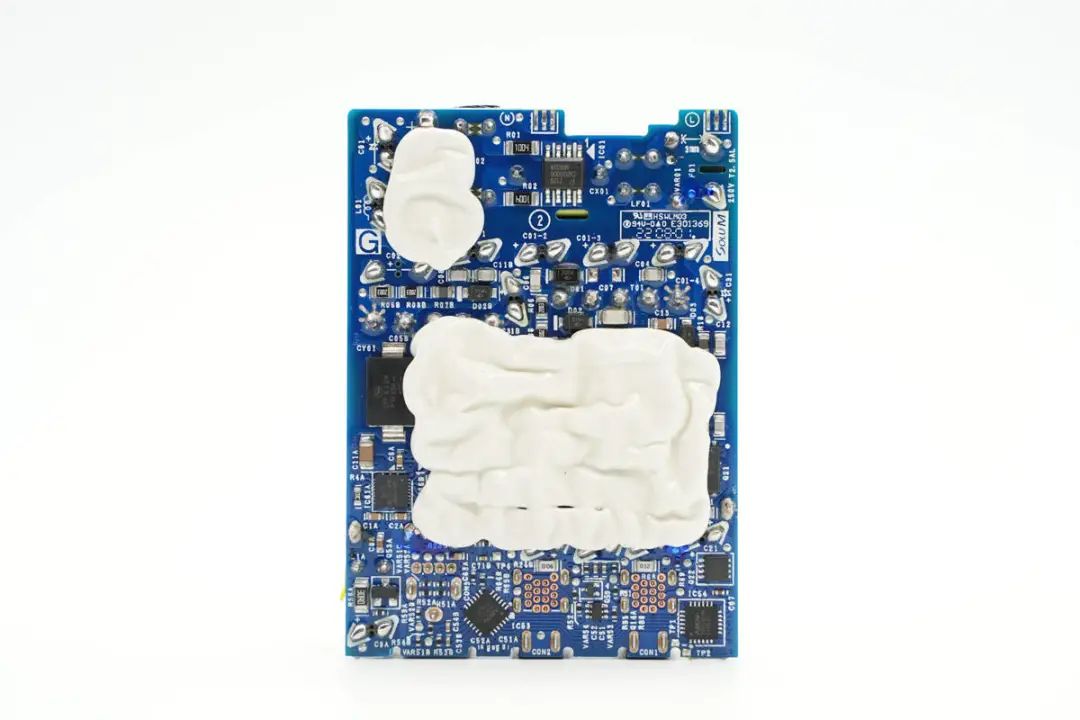

PCB板背面一览，两路开关电源主控芯片以及同步整流管打白胶帮助散热。

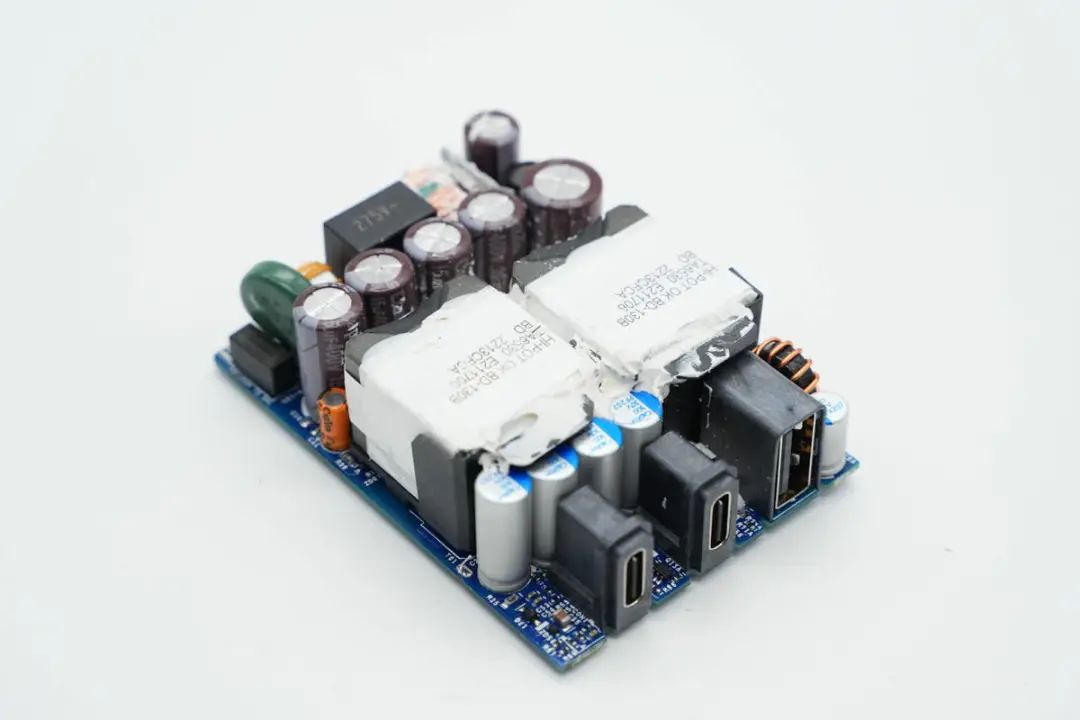

主板正面一览，通过两个变压器可以判断出电路板上设有两路开关电源电路，并且共用输入EMI滤波电路，整流桥和滤波电容，内部采用三段式布局设计，层次十分清晰。

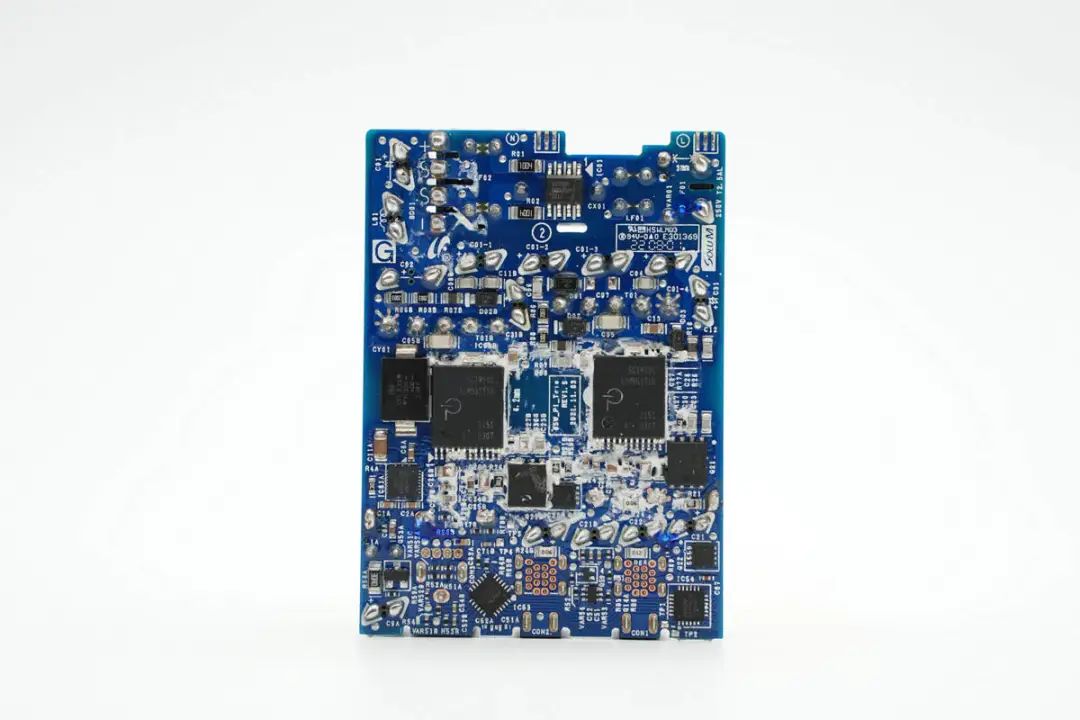

PCB板背面一览，最上方有一颗X电容放电芯片，中下区域设有开关电源主控芯片、同步整流管、协议芯片等，因为设有两路开关独立的电源电路，这些器件基本都是成对的。
通过观察发现，两路开关电源均采用QR反激电源架构，同步整流输出，协议芯片控制接口输出电压，双路开关电源独立，支持并联，内置一路升降压电路用于USB-C2和USB-A口电压转换。
下面我们从输入端开始了解各器件。

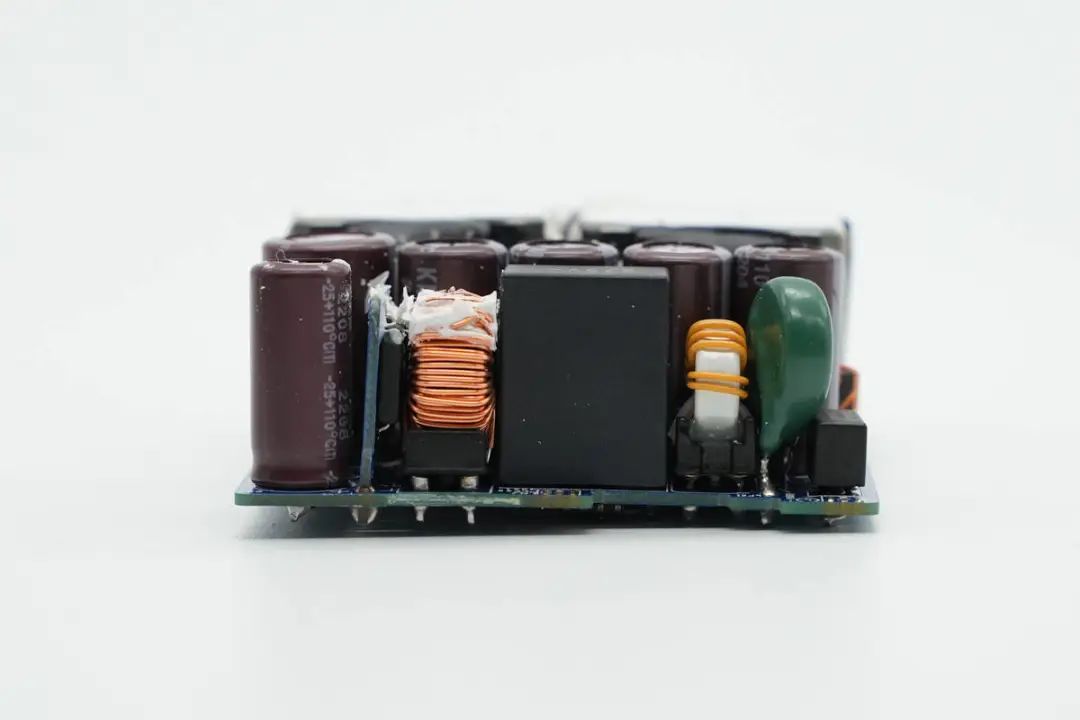

输入端一览，设有延时保险丝、压敏电阻、共模电感、安规X电容以及整流桥，共模电感两级设计，整流桥设在第二颗共模电感左侧垂直焊接的小板上。

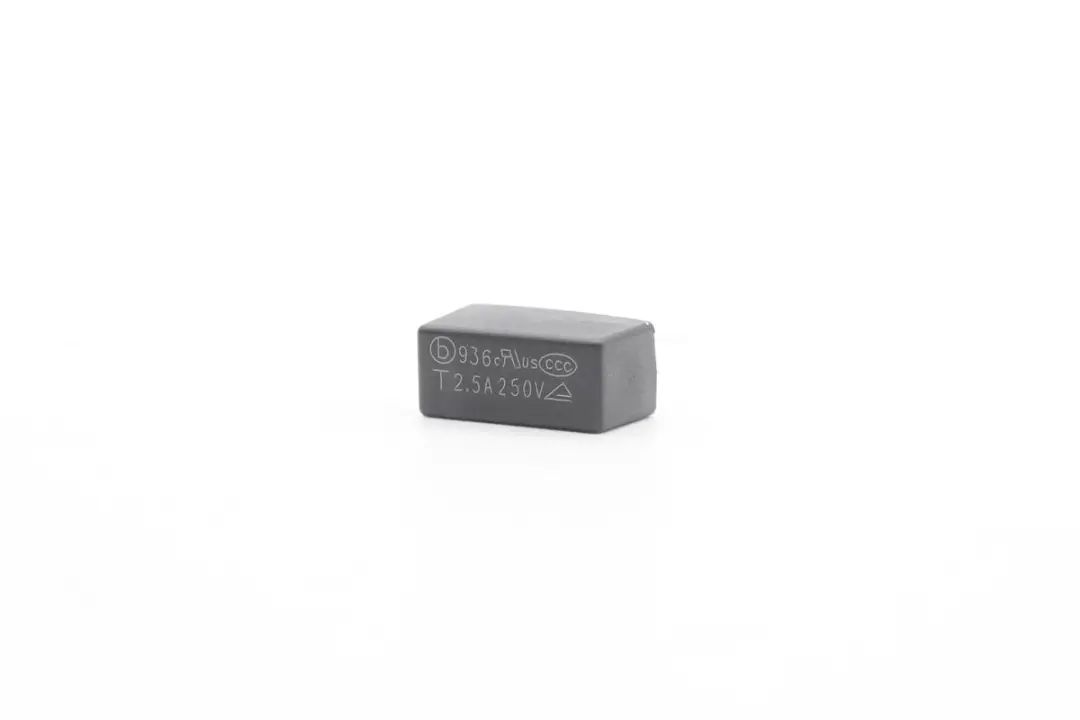

交流输入首先流过保险丝，延时保险丝来自贝特电子，出料号：936 2.5A 250V。保险丝用于限制输入电流，当电流超过保险丝额定值，便会熔断切断电路。

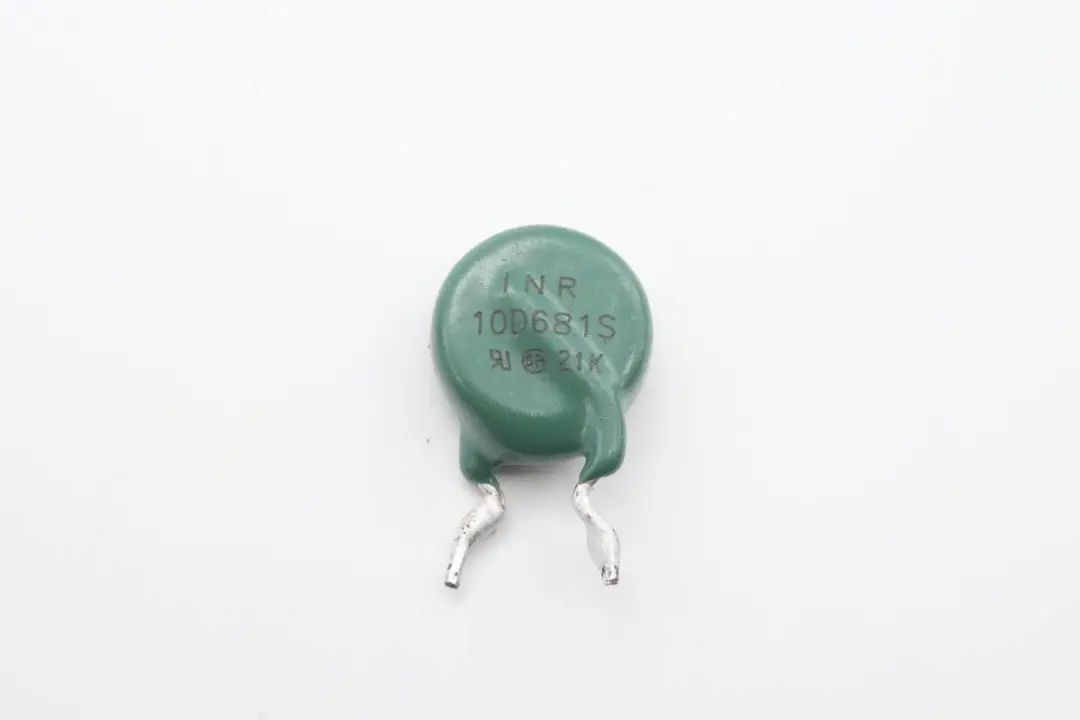

10D681S压敏电阻并联在开关电源输入上，进行输入过压保护，当输入电压超过压敏电阻的额定电压时，压敏电阻击穿导通，将保险丝熔断断开输入，防止高压持续进入充电器造成意外。

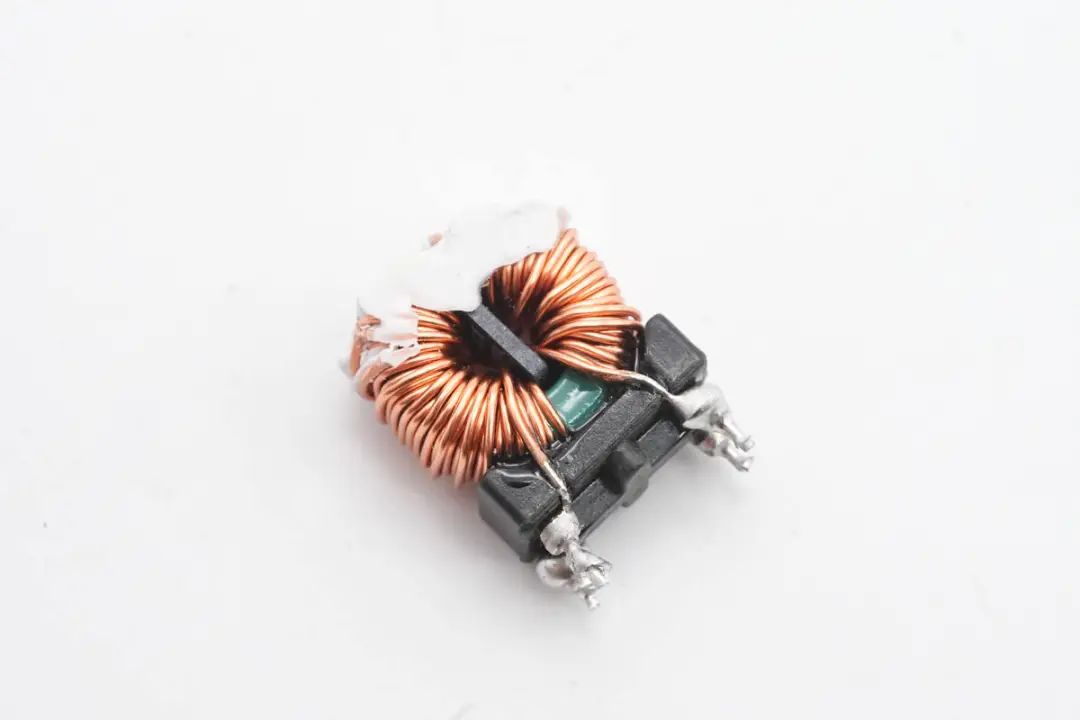

接着经过共模电感滤除EMI干扰，共模电感采用绝缘线绕制，焊接绝缘支架固定。

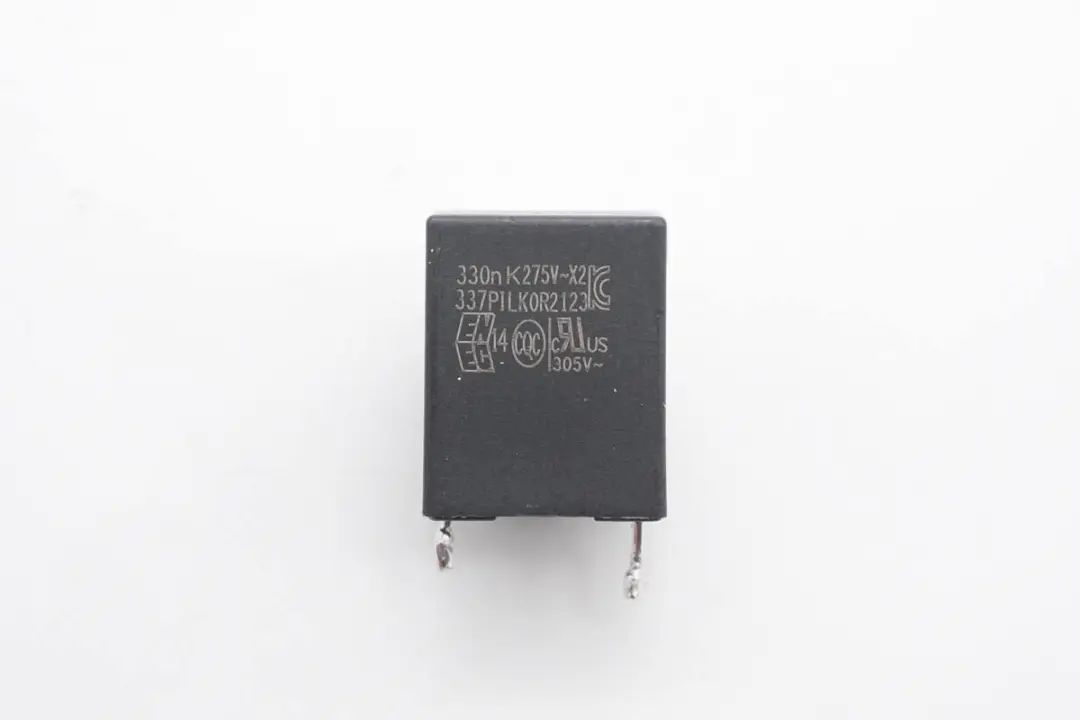

接着经过安规X电容抑制差模干扰，安规电容规格为0.33μF。

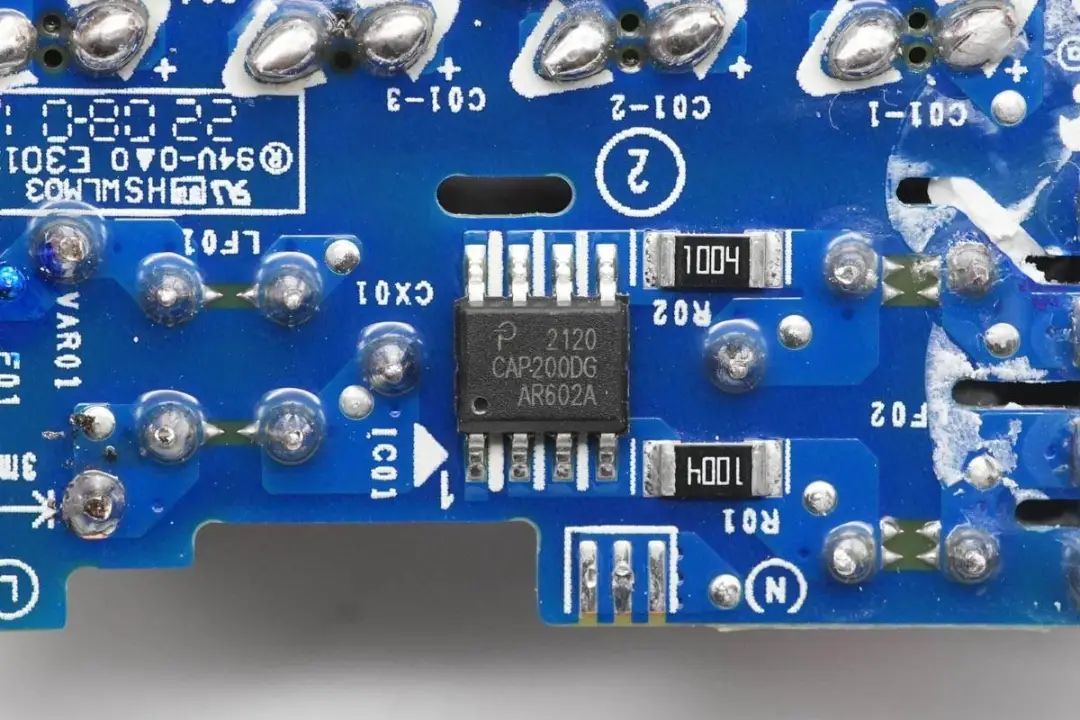

在X电容背面是一颗PI的X电容放电芯片，型号CAP200DG，这颗芯片在充电器断开交流电后，可以通过放电电阻为X电容放电，避免X电容放电电阻的功率消耗。可靠性高、使用方便，并可提高充电器能效。

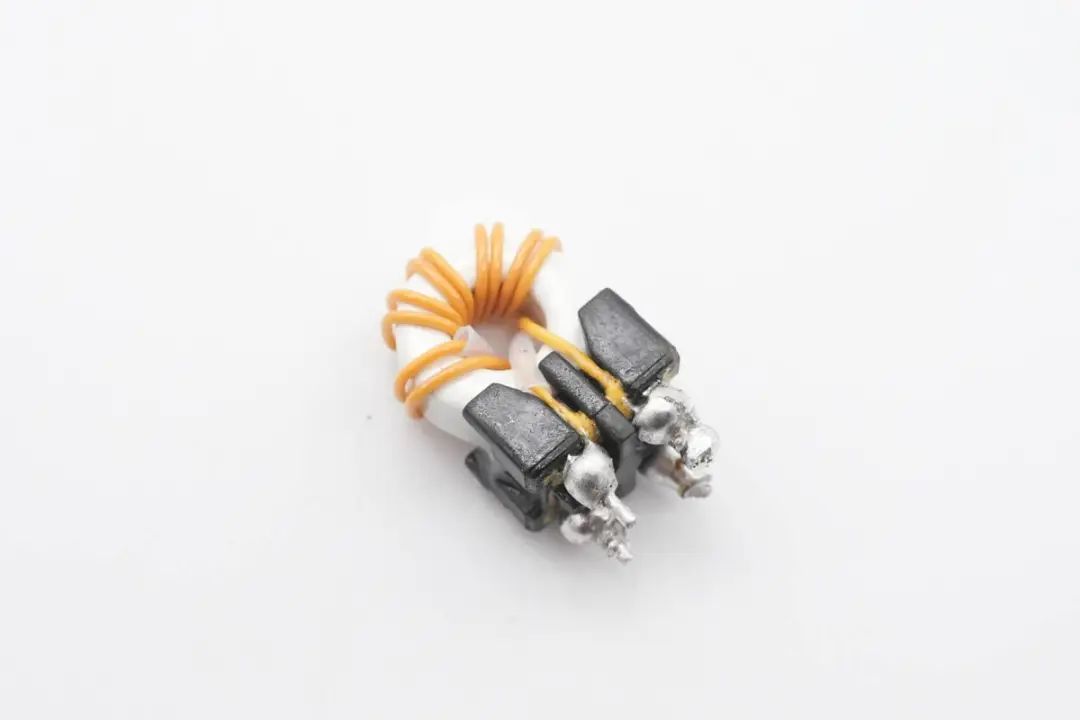

接着经过第二颗共模电感，也是用于滤除EMI干扰。共模电感焊接绝缘支架。

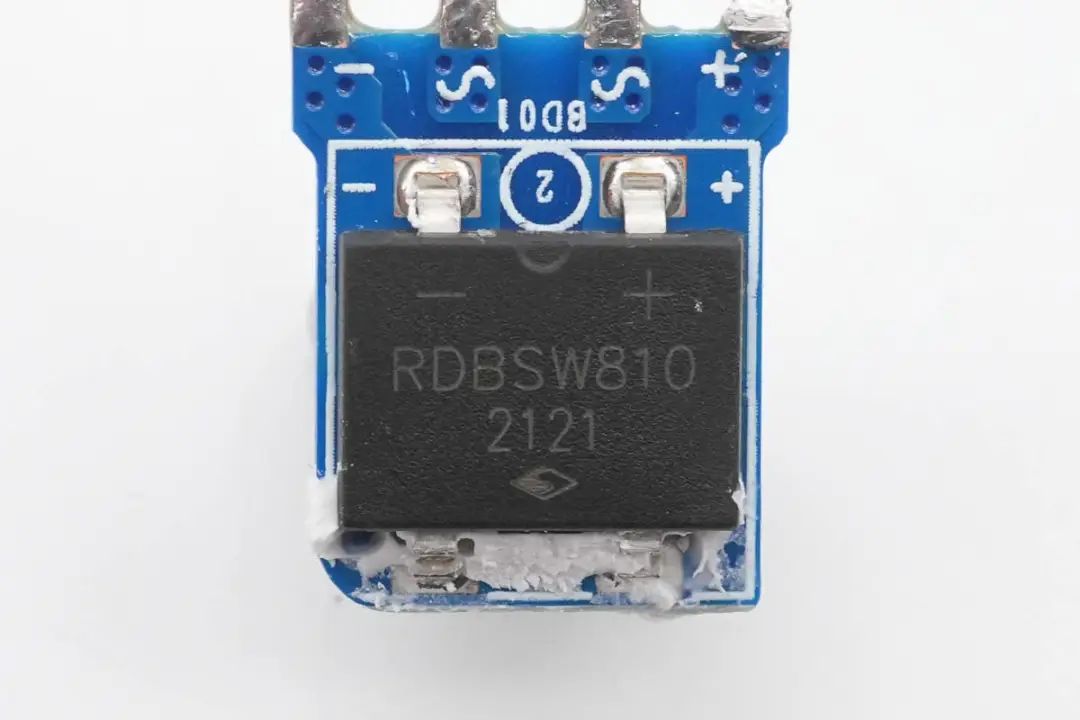

RDBSW810整流桥特写，将经过EMI电路过滤后的交流电转换为脉动直流电。
接着经过高压滤波电解电容、差模电感滤波成直流电。输入端共设有六颗高压滤波电解电容。

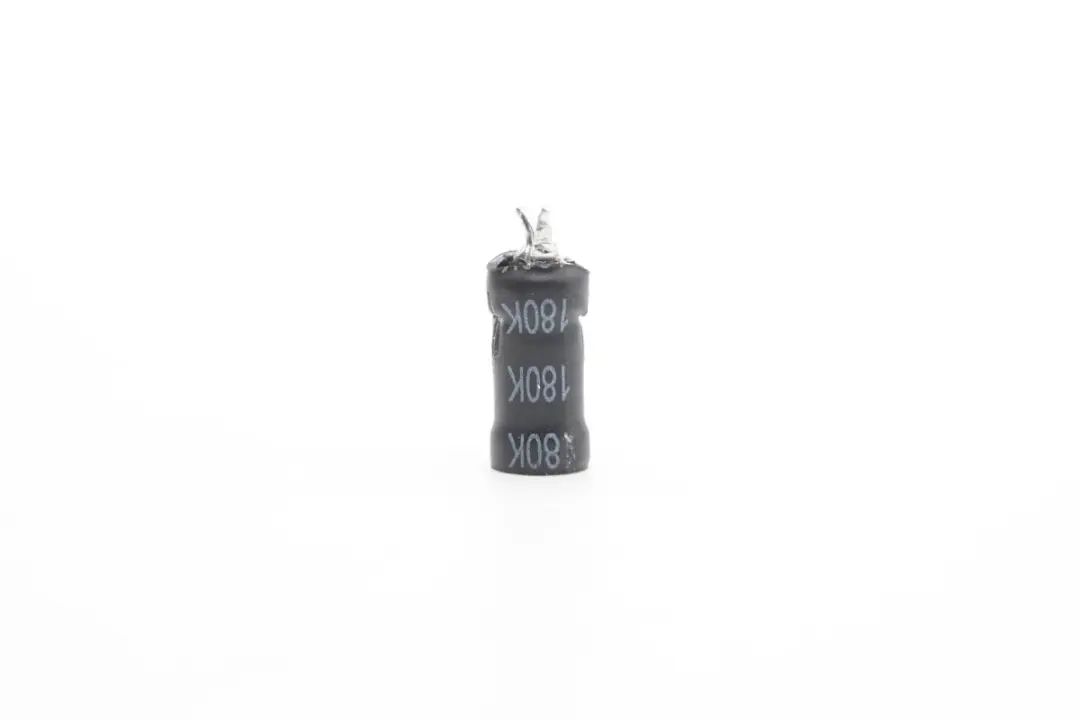

差模电感外套绝缘管。

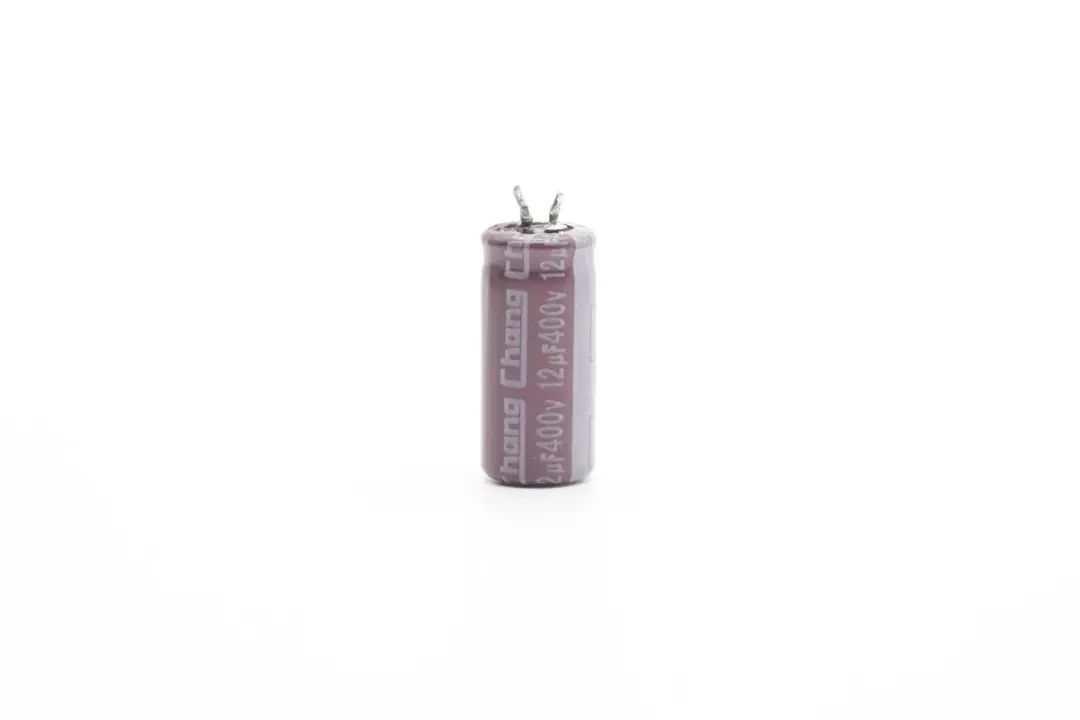

其中三颗高压滤波电解电容来自Chang常州华威电子，规格为400V 12μF。

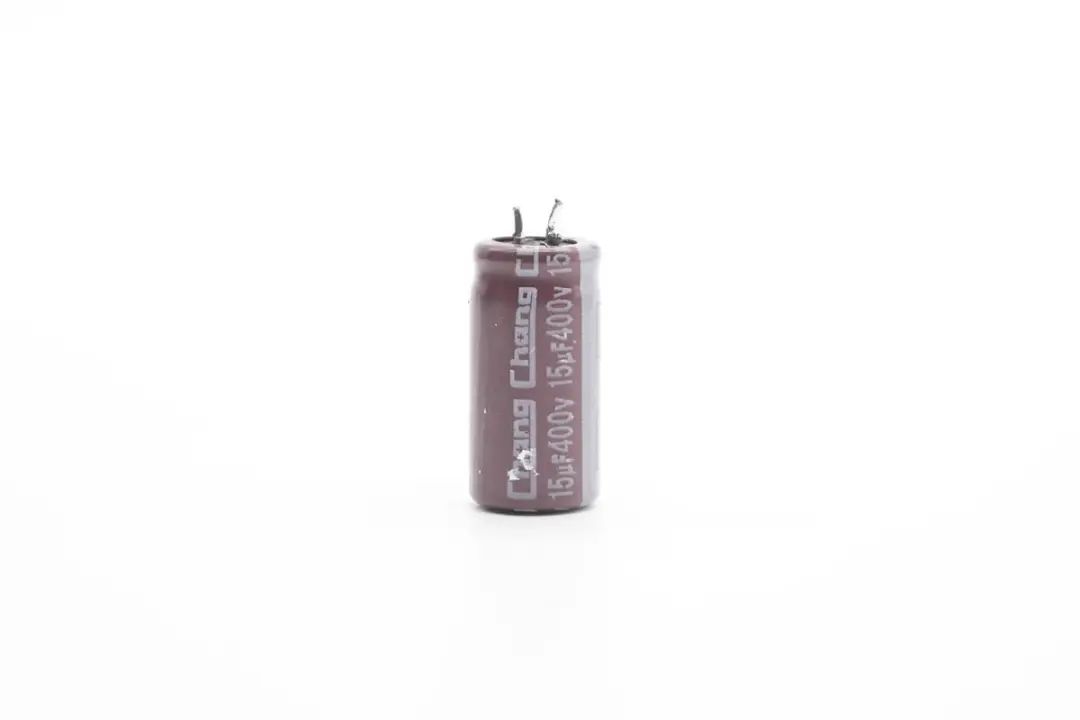

第二颗规格为400V 15μF。

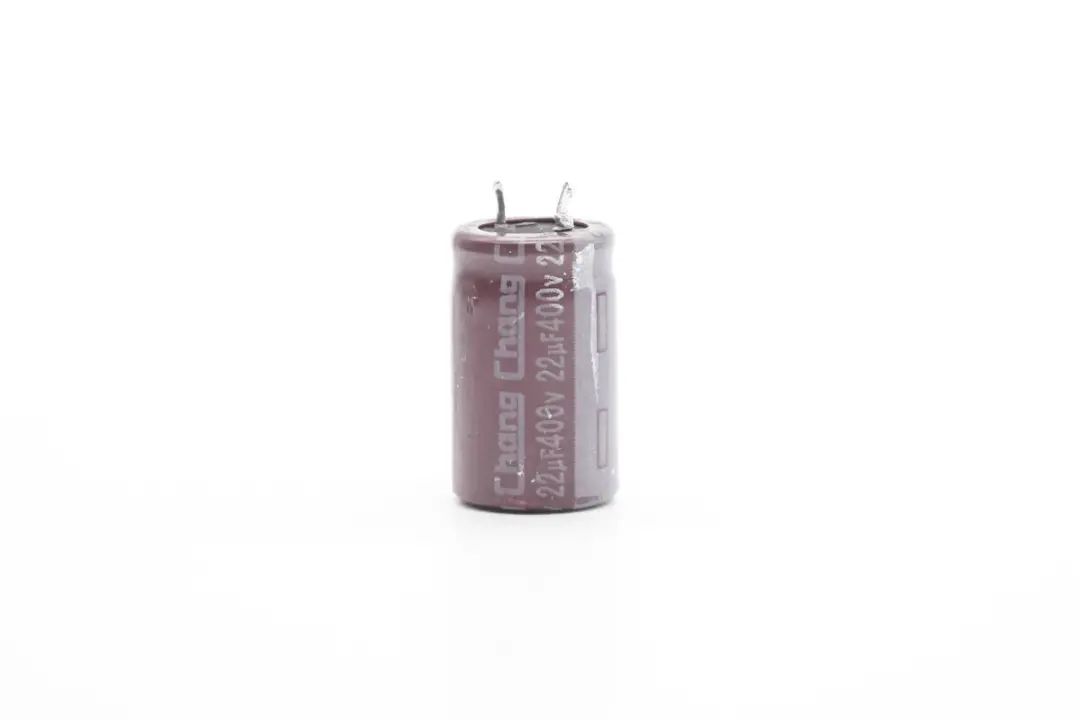

第三颗规格为400V 22μF。

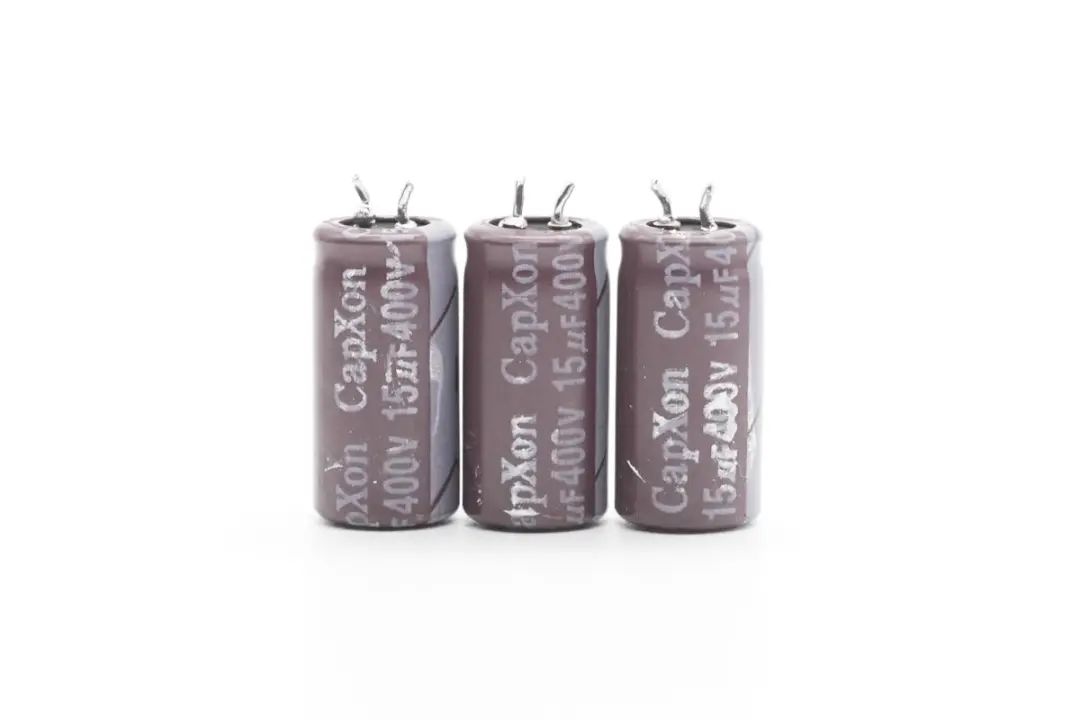

另外三颗来自CapXon丰宾，规格都是400V 15μF，滤波电容总容量为94μF。
主板正面中间区域设有主控芯片供电电容以及变压器。

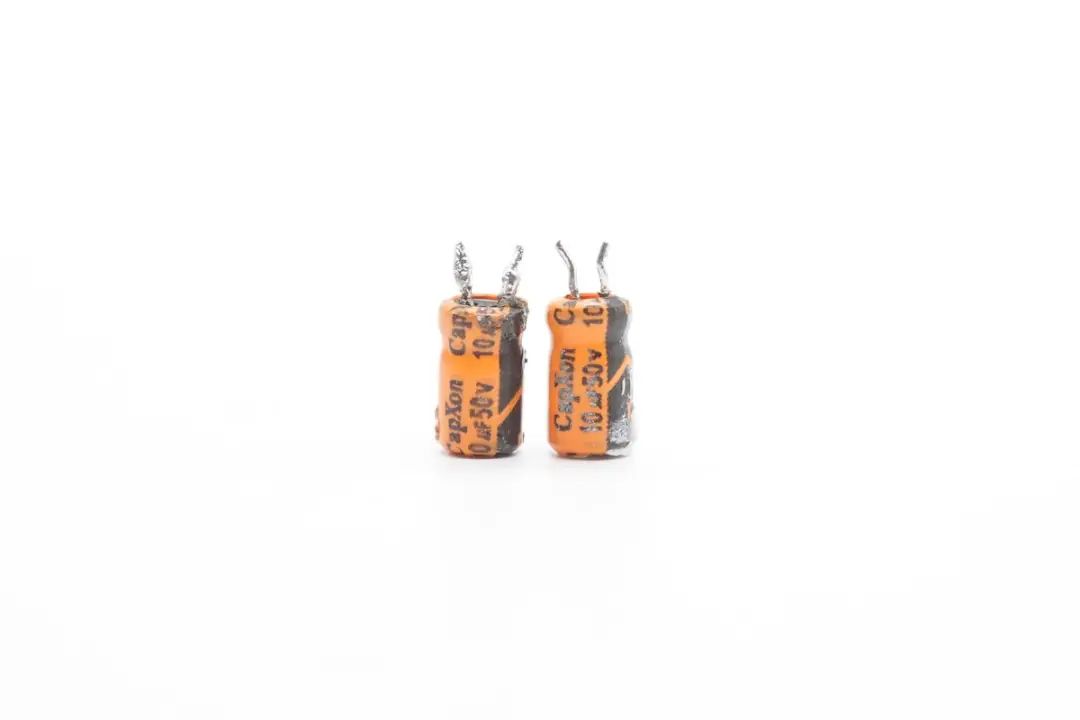

两颗小供电电容也是来自丰宾，规格为50V 10μF，为主控芯片供电。

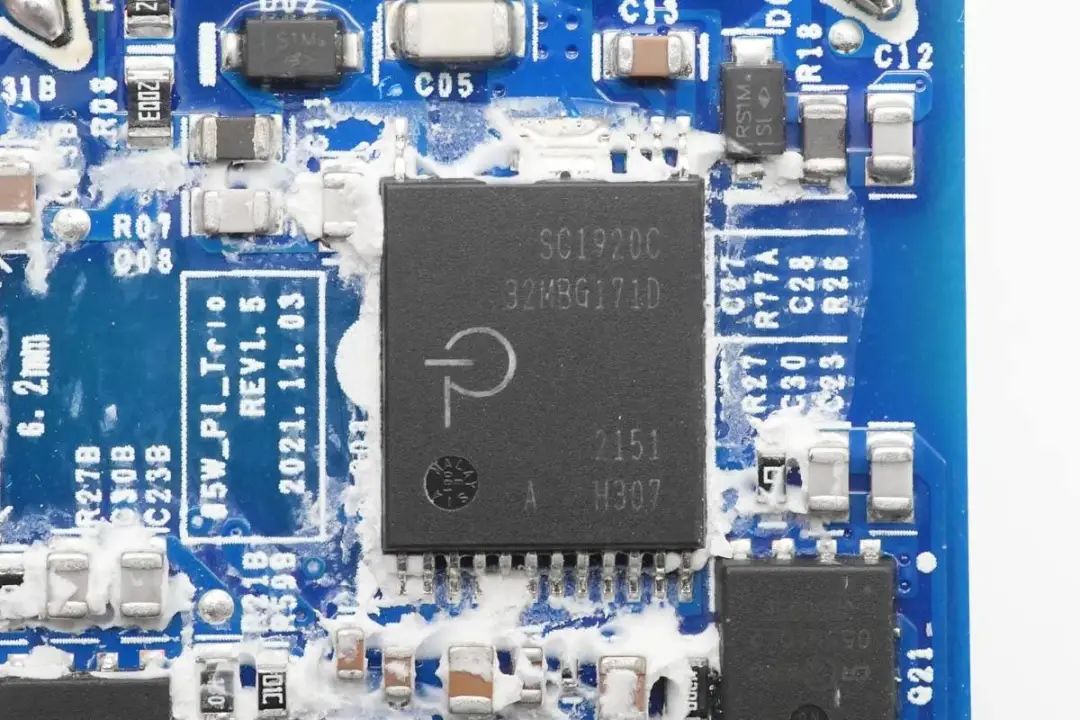

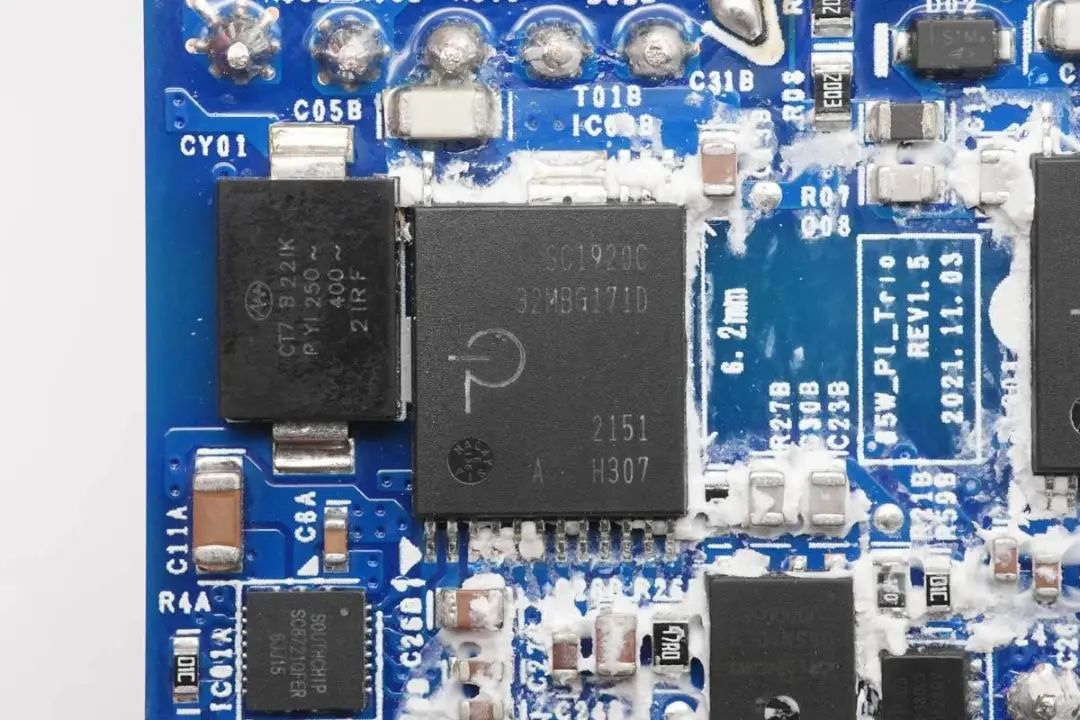

开关电源主控芯片为SAMSUNG三星向PI定制的料号SC1920C，属于InnoSwitch3-Pro家族。该芯片内置初级PWM控制器、初级开关管、次级同步整流控制器等。无需外置光耦反馈，集成度高。
另一路开关电源主控芯片也是PI SC1920C。

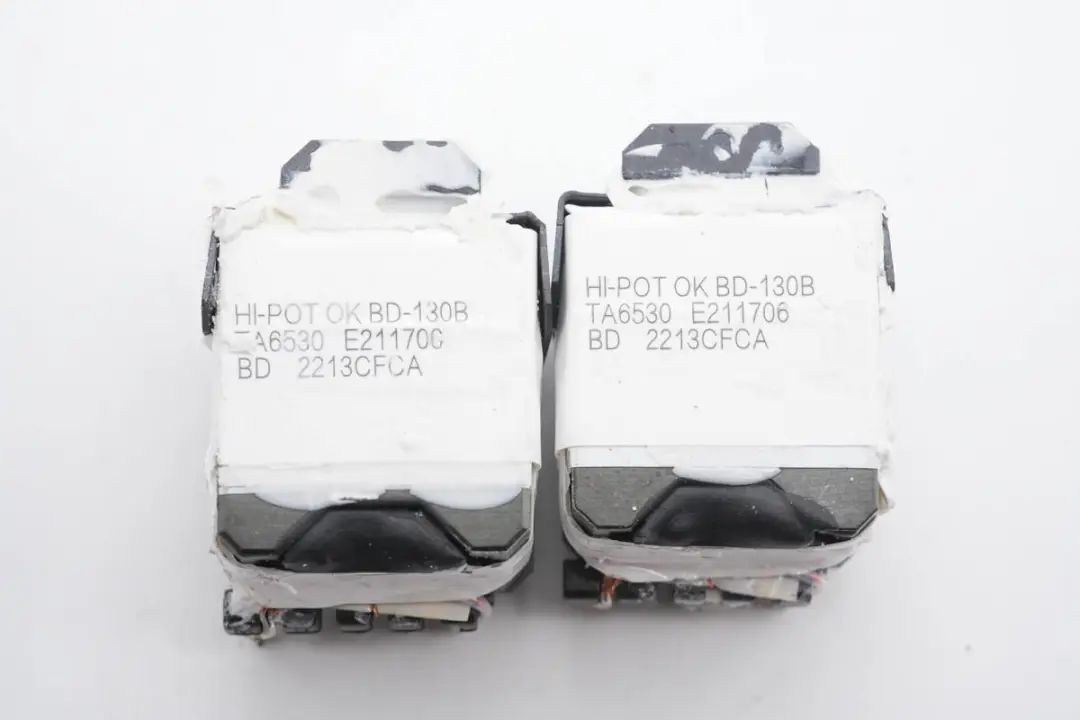

两颗变压器特写。

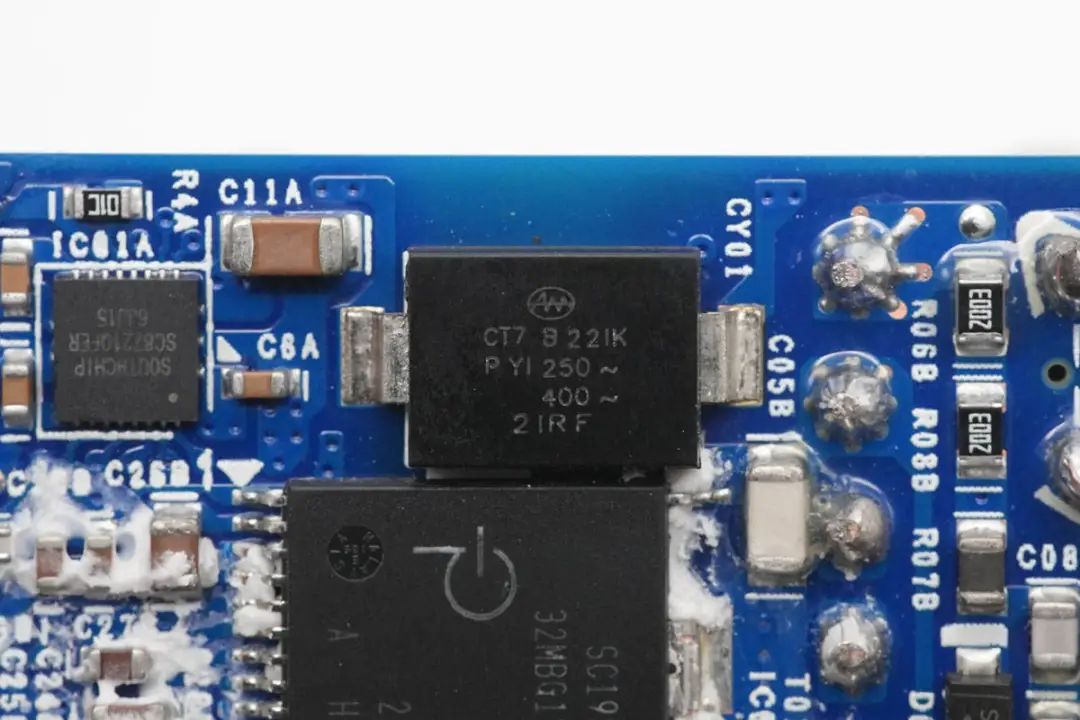

主控芯片旁设有一颗贴片Y电容，来自鞍山奇发电子。

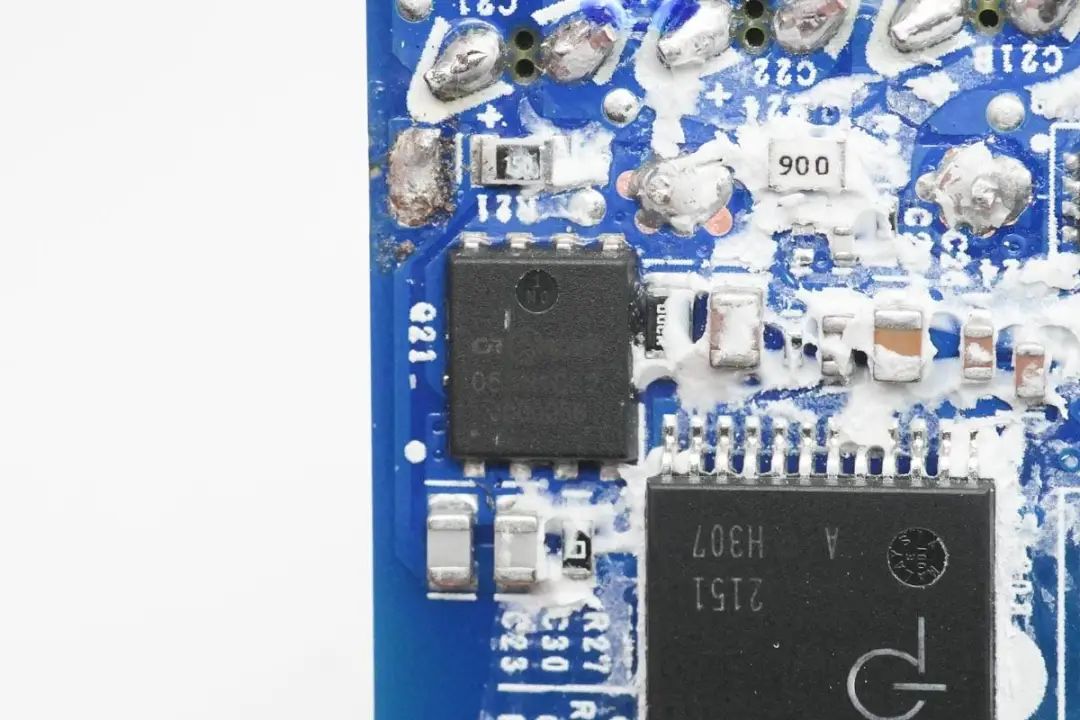

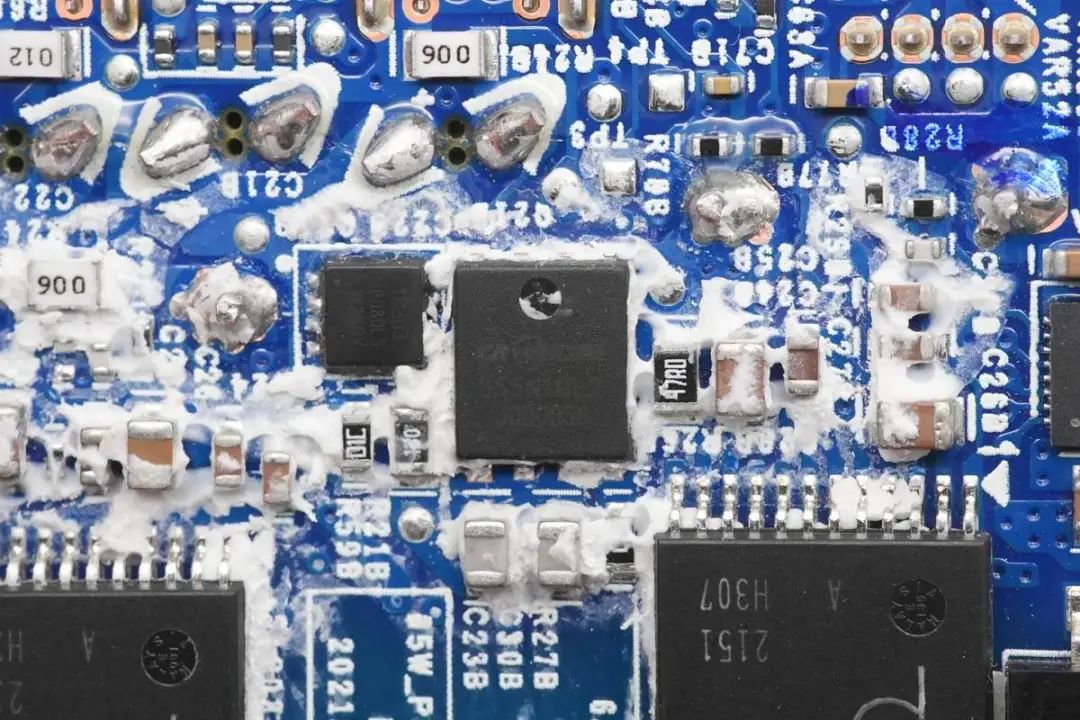

同步整流管采用华润微CRSM055N10L2，NMOS管，耐压100V，导阻4.8mΩ，DFN5x6封装。
另一路的同步整流管也是采用的华润微CRSM055N10L2，两路开关电源完全对称。

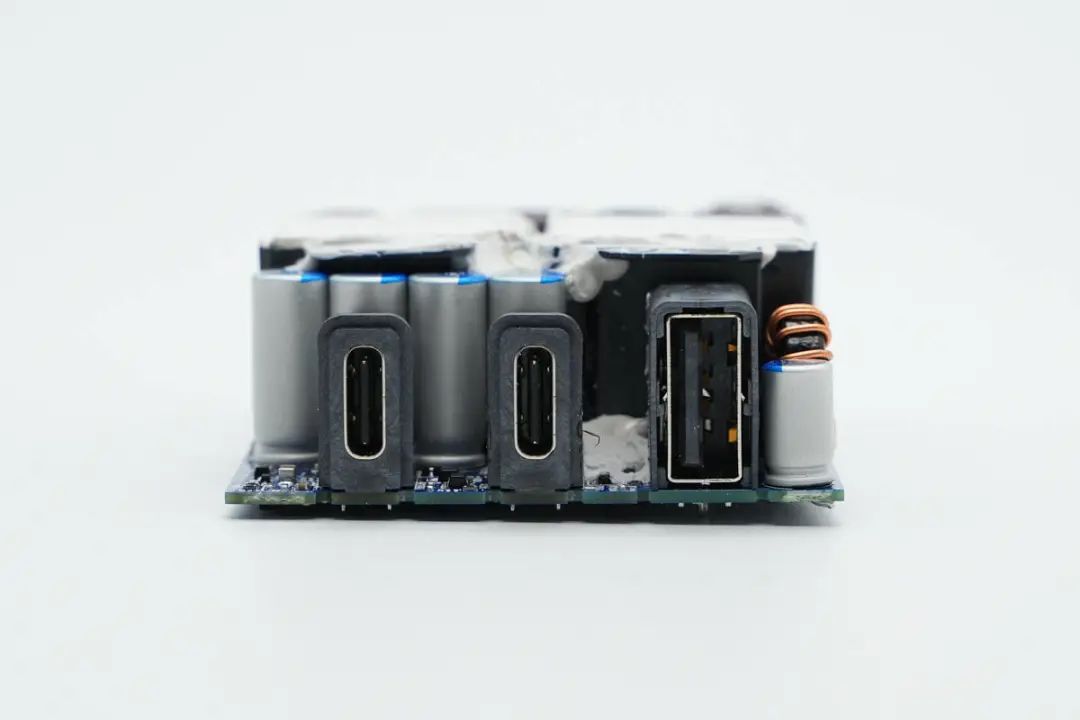

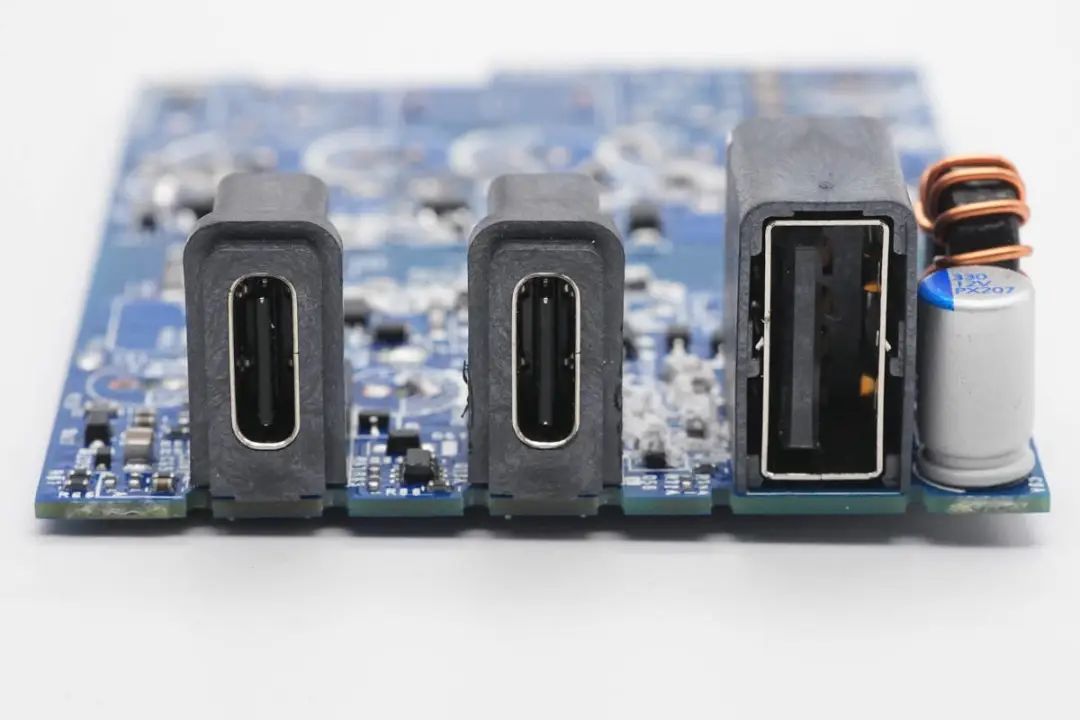

输出端一览，三个USB母座均外套塑料壳加固保护，后方以及右侧设有输出滤波固态电容以及降压电感。

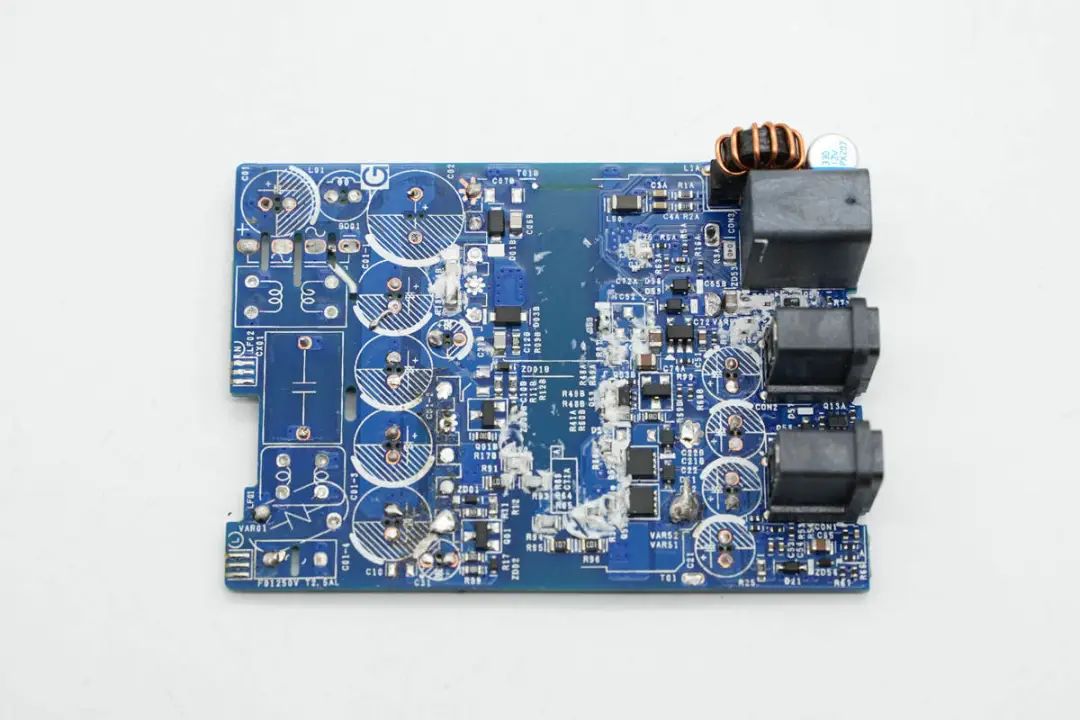

拆掉主板正面变压器、电容等器件，可以看到母座旁设有用于两路输出并联的MOS管等器件。

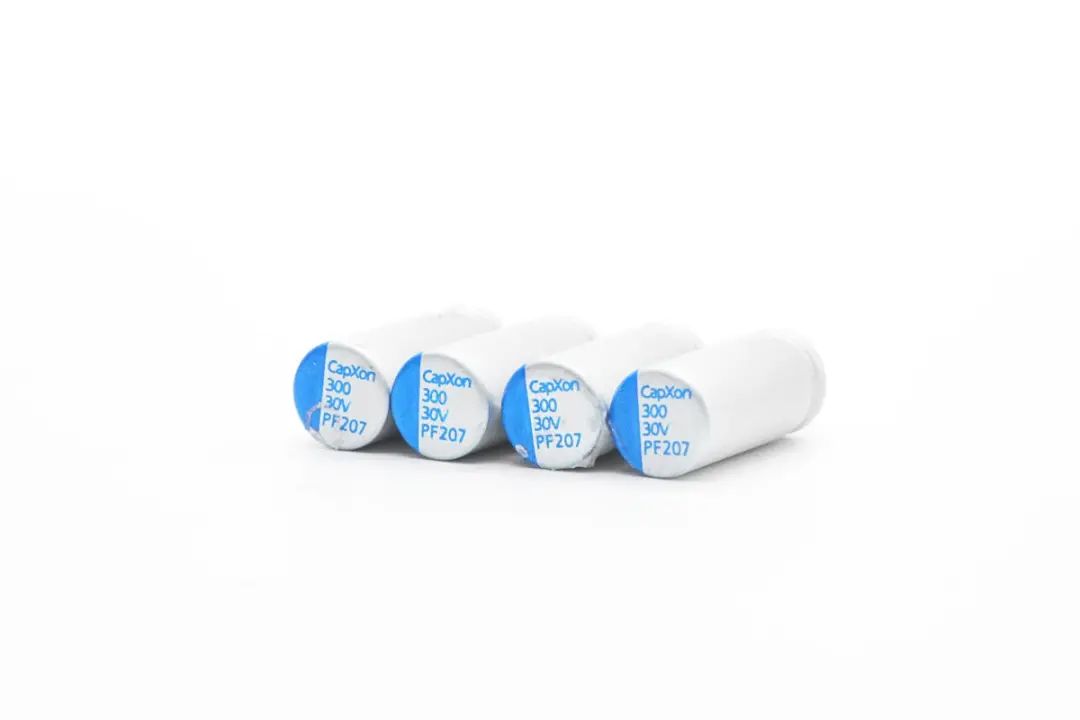

四颗输出滤波固态电容来自丰宾，PF系列，规格都是30V 300μF。

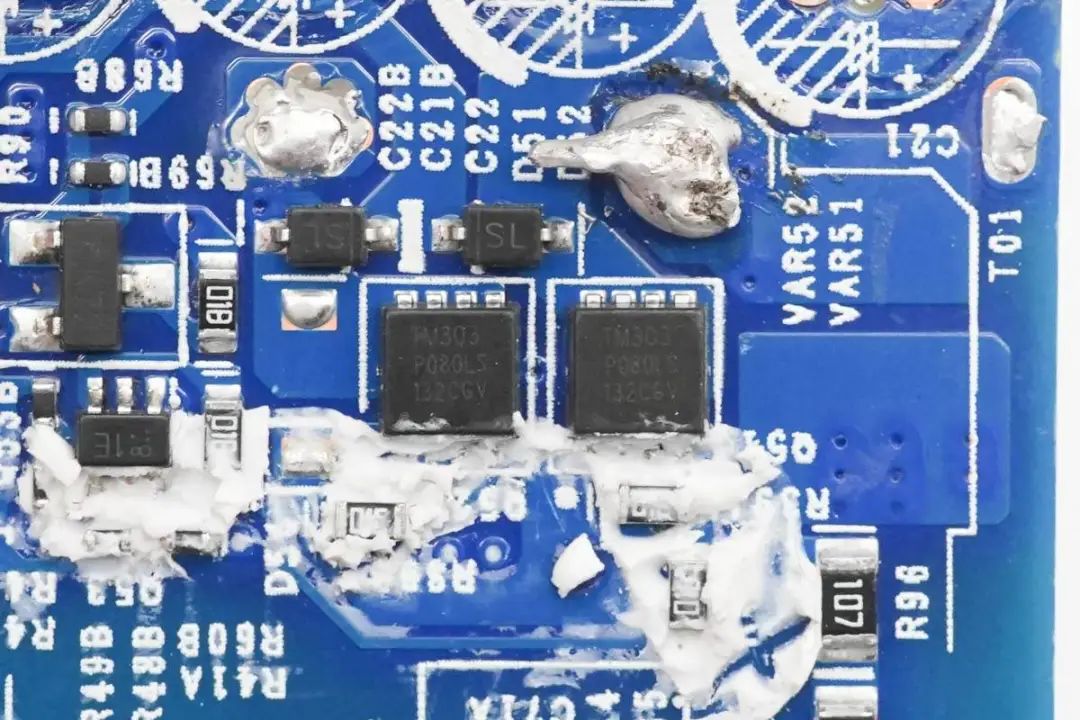

用于两路电源并联的MOS管来自先科，型号WTM303P080LS-AH，PMOS，耐压30V，DFN3030封装。

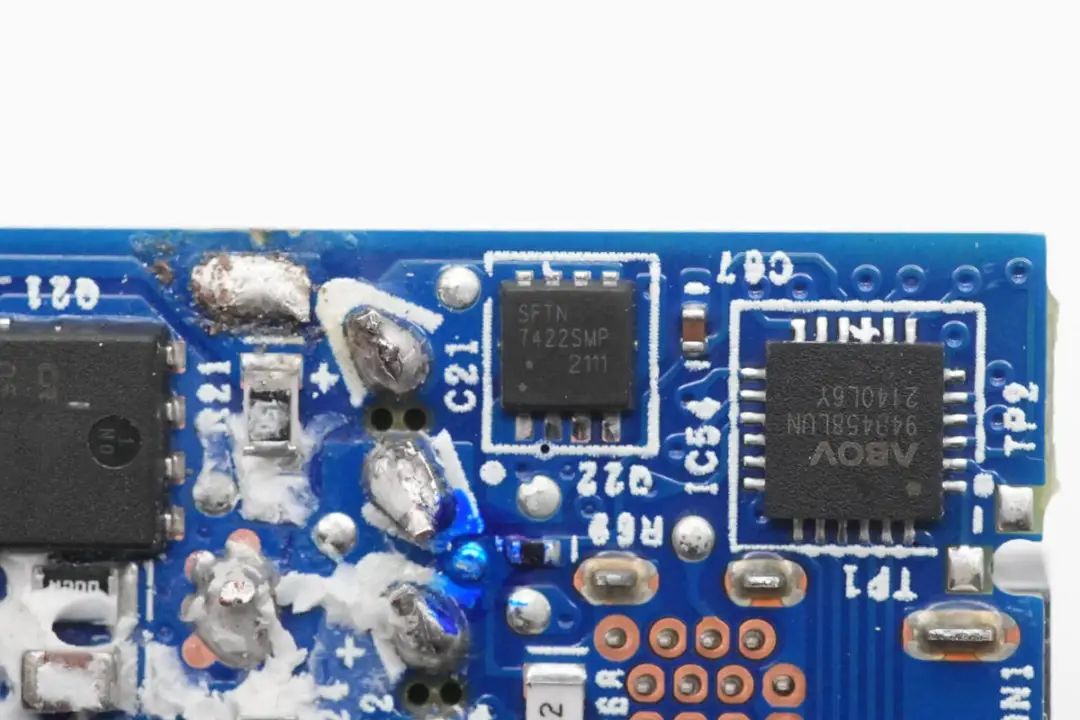

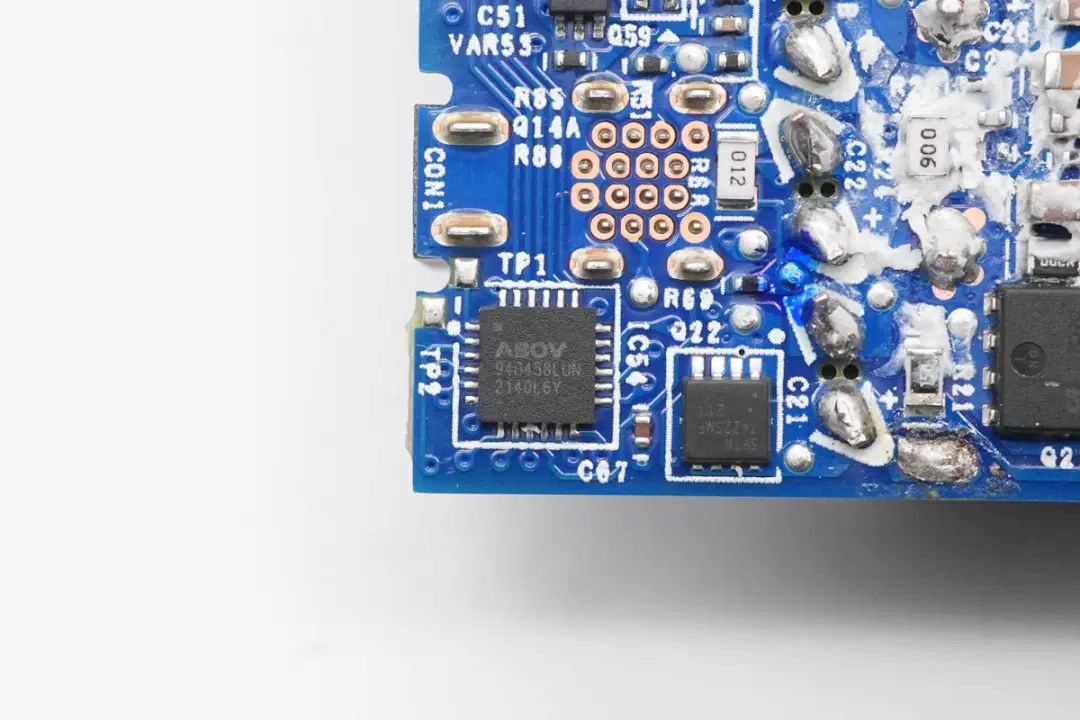

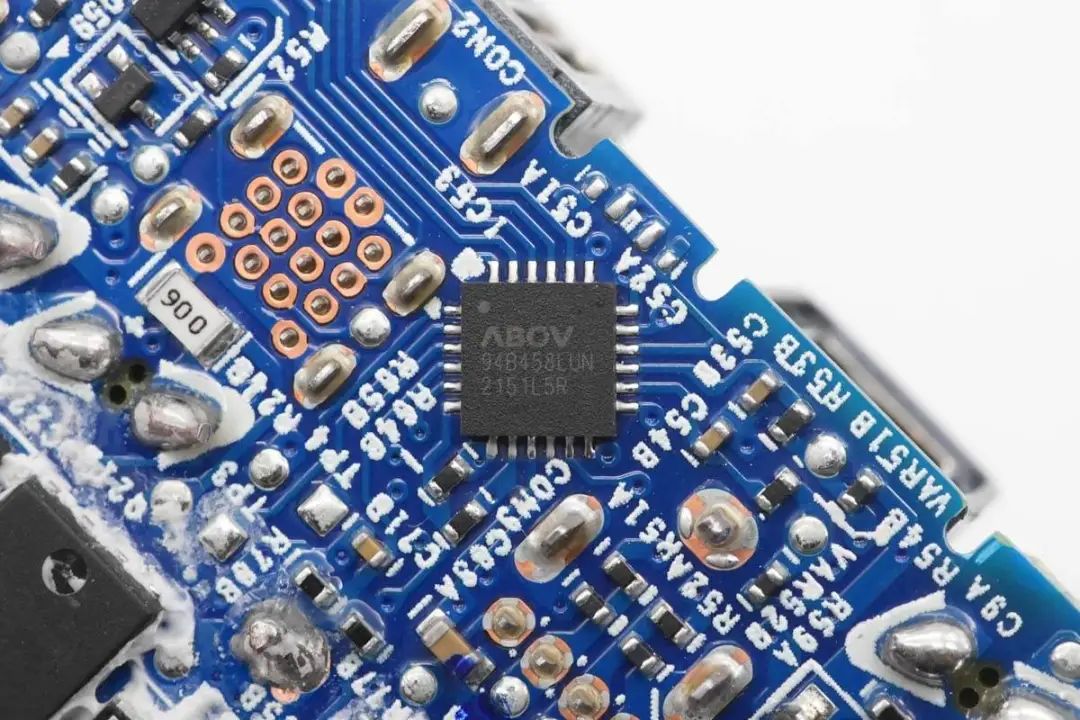

USB-C1口协议芯片采用ABOV现代单片机A94B458LUN，支持端口输出控制，协议功能等功能。
输出VBUS开关管采用互创国际SFTN7422SMP-HAF，NMOS，耐压30V，DFN3030封装。

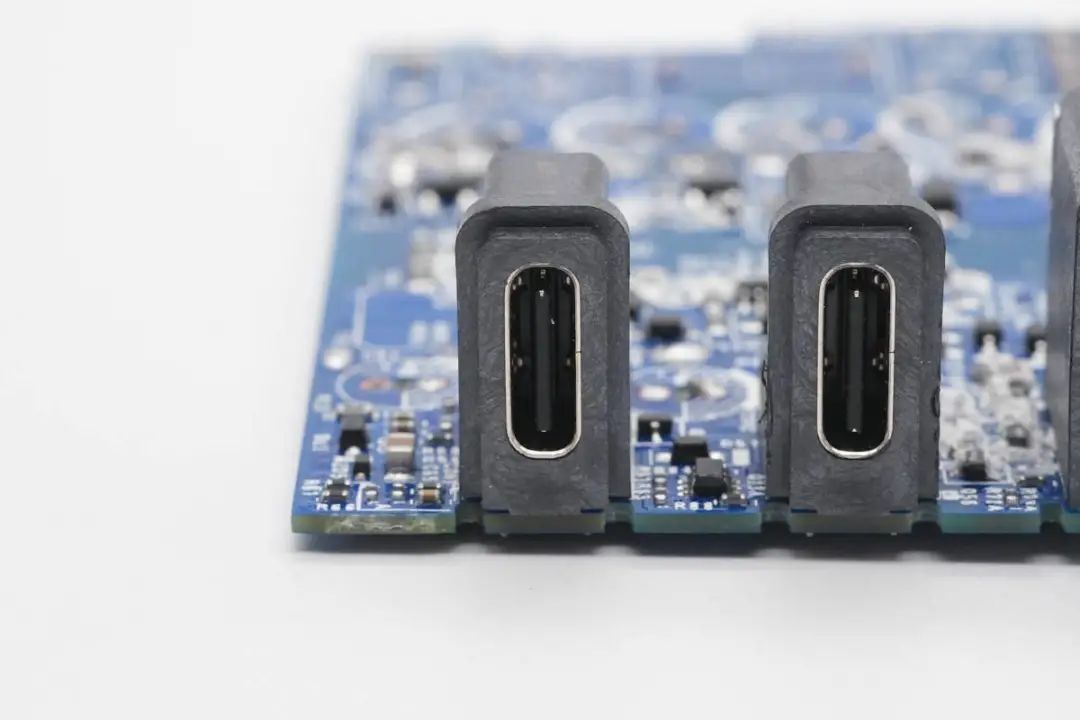

USB-C1口母座特写。

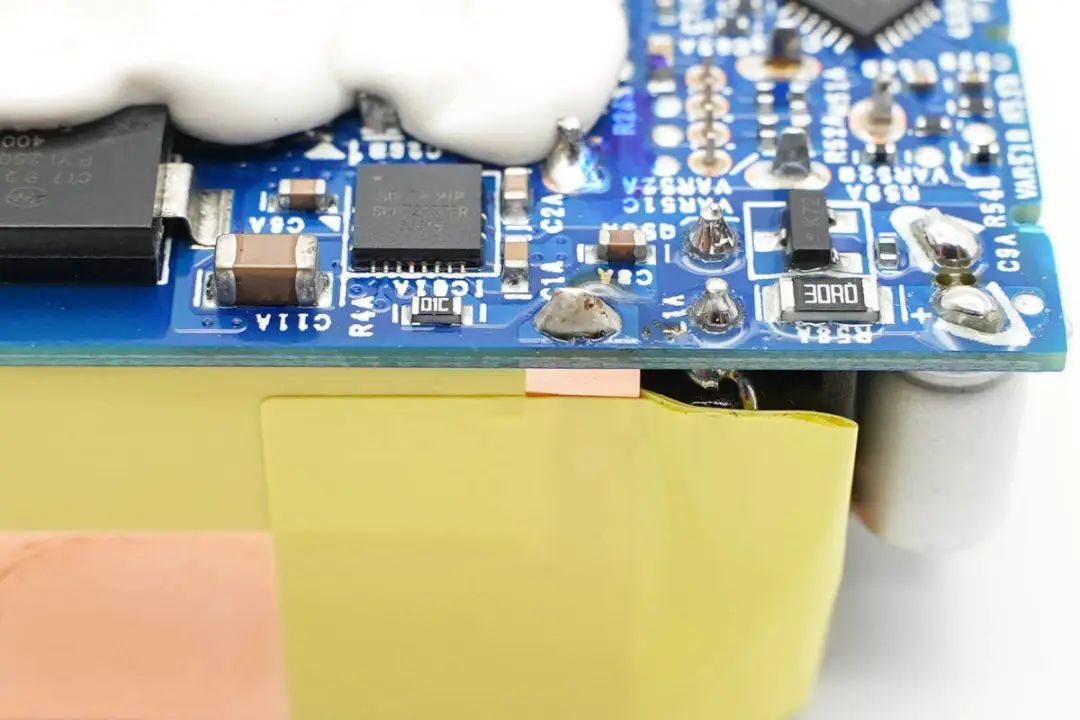

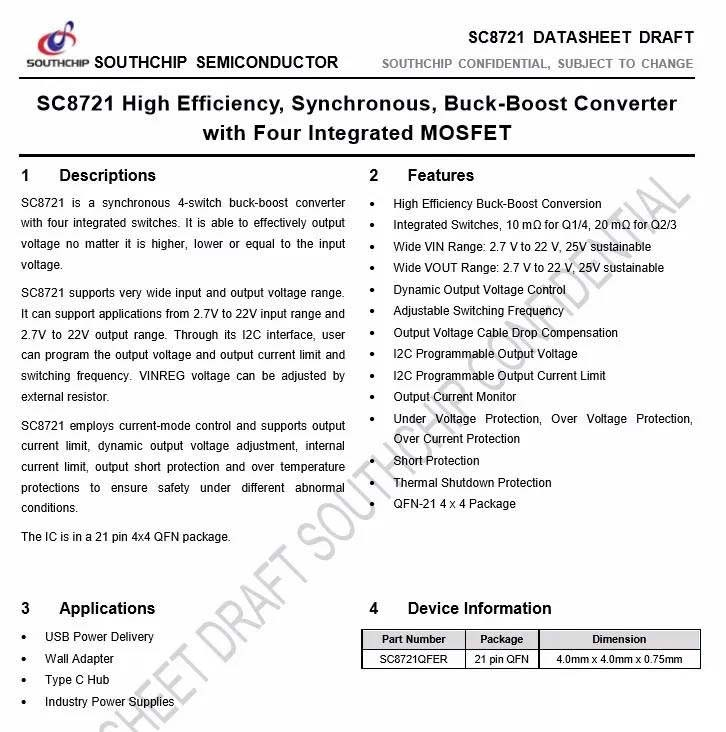

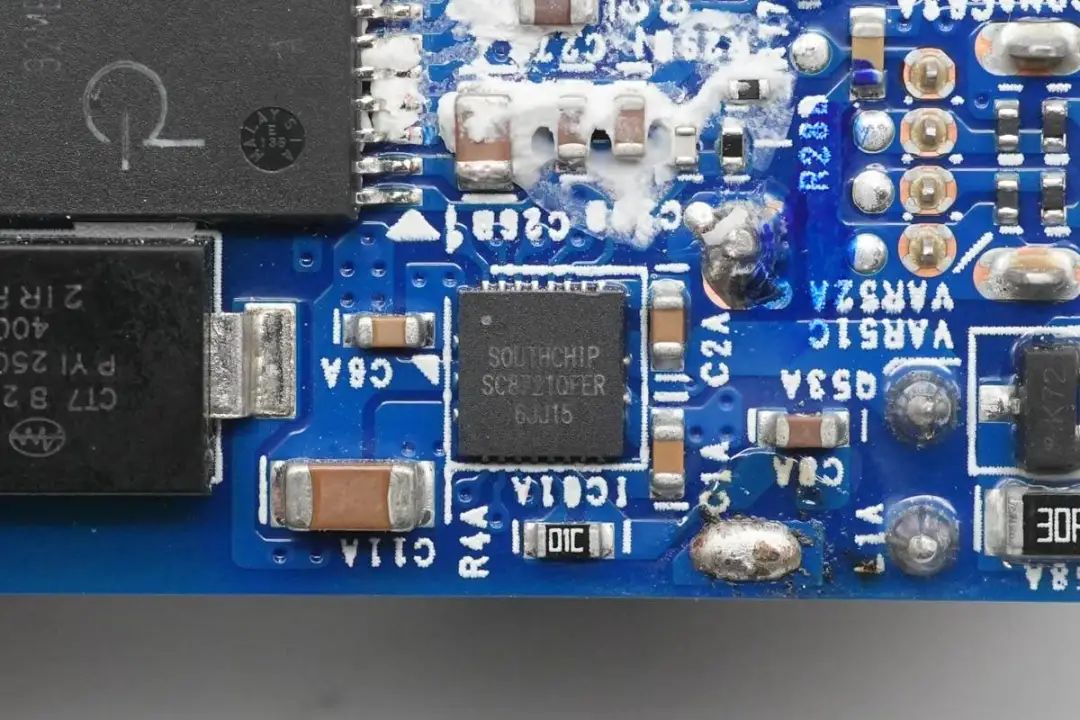

充电器中使用一颗南芯SC8721同步升降压转换器，用于USB-C2和USB-A接口输出电压转换。SC8721是一颗超高效率，集成了4颗功率管的同步Buck-Boost转换器，最大限度简化客户系统设计，减少PCB面积占用及BOM，高效率能够有效减少热损耗。SC8721的输出电压能够高于，等于或低于输入电压。SC8721拥有超宽的输入及输出电压范围，输入输出电压范围能够达到2.7V至22V。
SC8721集成了I2C功能，方便客户使用控制芯片，用户可通过I2C配置输出电压，输出电流限流及开关频率。SC8721采用电流控制模式，支持输出电流限流，动态输出电压调整，内部电流限流，输出短路保护及过温保护，SC8721采用21pin 4*4 QFN封装。
充电头网了解到，采用该芯片的产品还有ANKER 25600mAh移动电源、努比亚红魔45W USB PD氘锋移动电源、小米20000mAh移动电源、thinkplus 14000mAh 45W PD快充移动电源等。

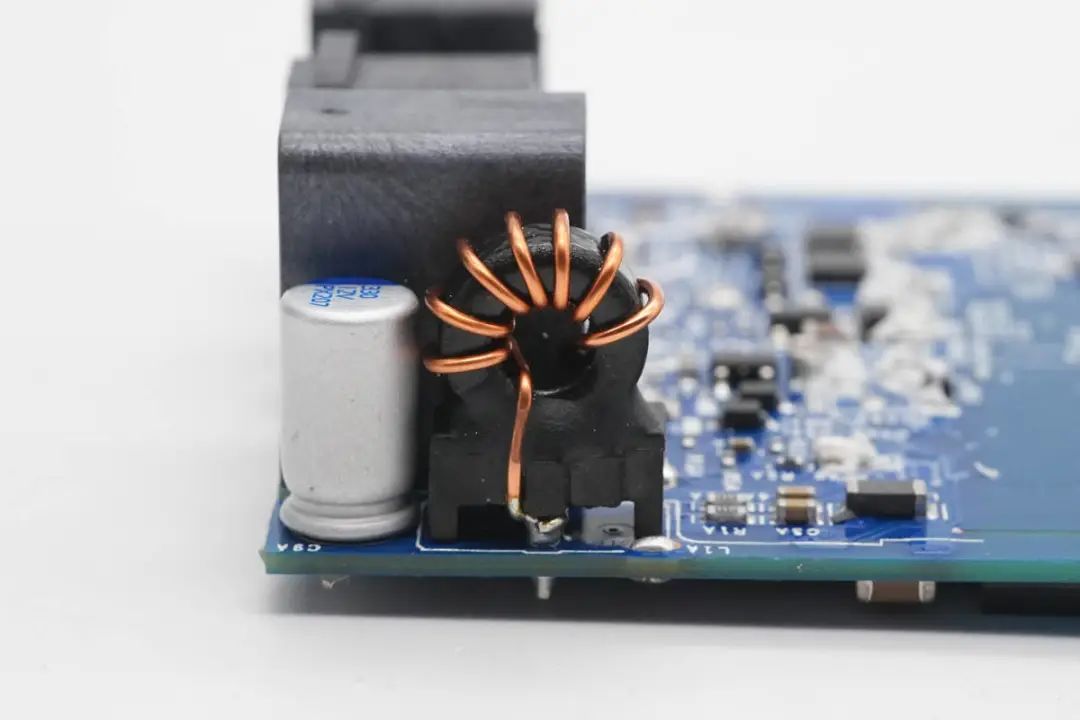

升降压磁环电感特写。

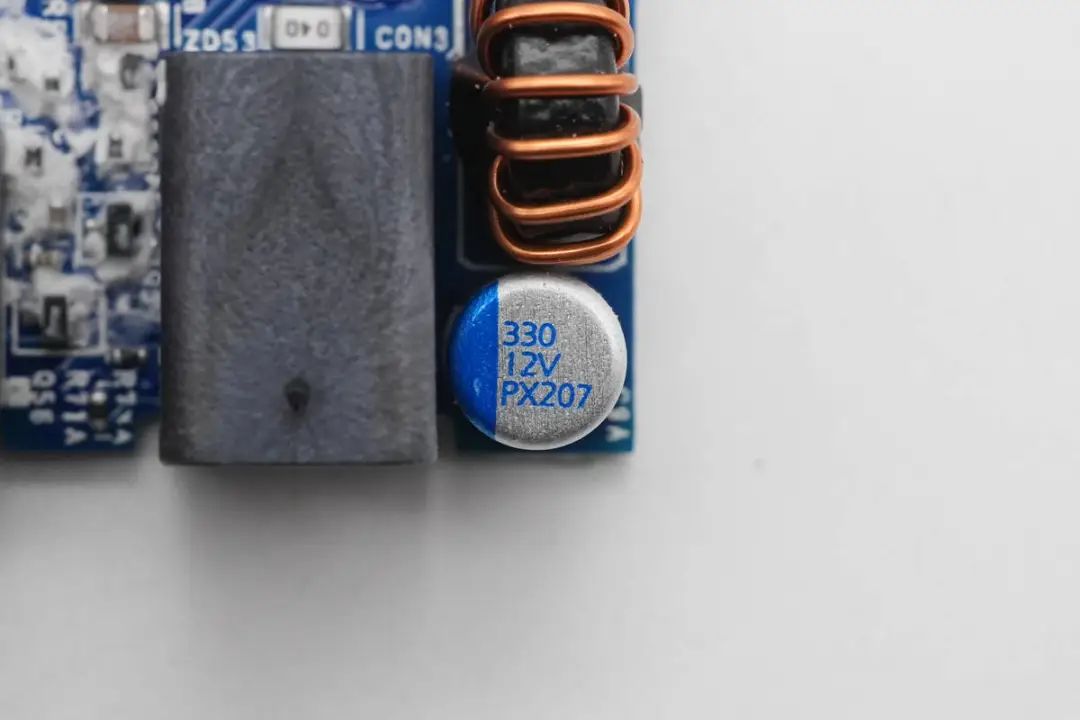

USB-A口降压输出滤波电容特写，来自丰宾，PX系列固态电容，规格为12V 330μF。
另一颗现代单片机A94B458LUN协议芯片特写，用于USB-C2和USB-A口输出电压控制。

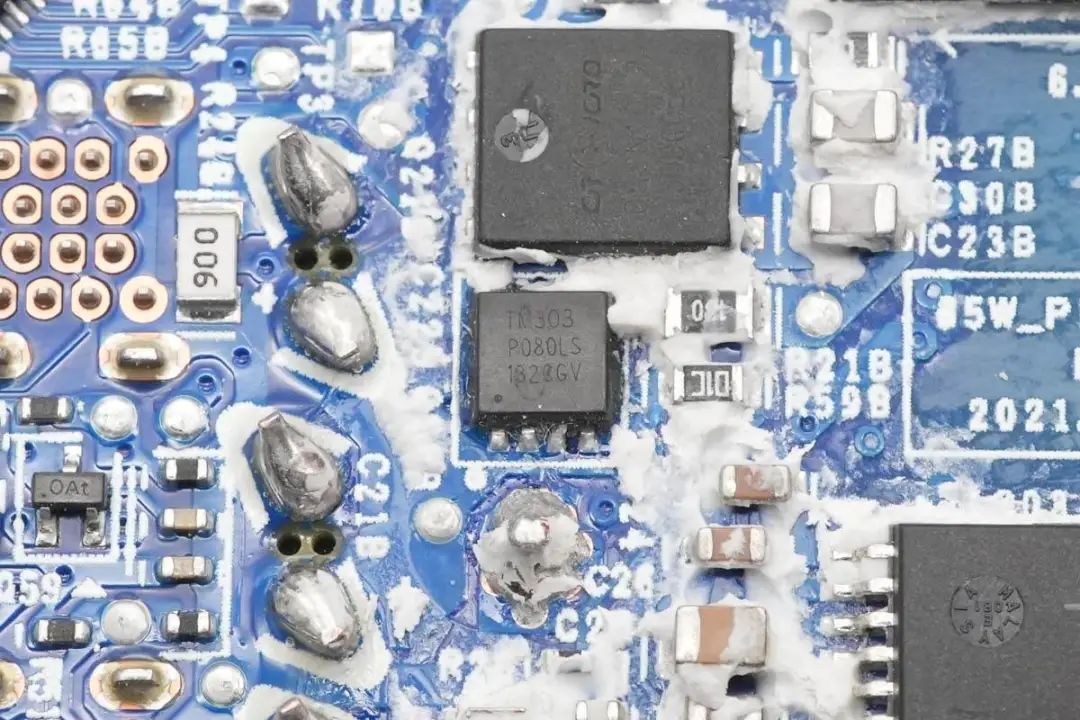

另一颗输出VBUS开关管来自先科，型号WTM303P080LS-AH，PMOS，耐压30V，DFN3030封装。
USB-C2口母座特写。

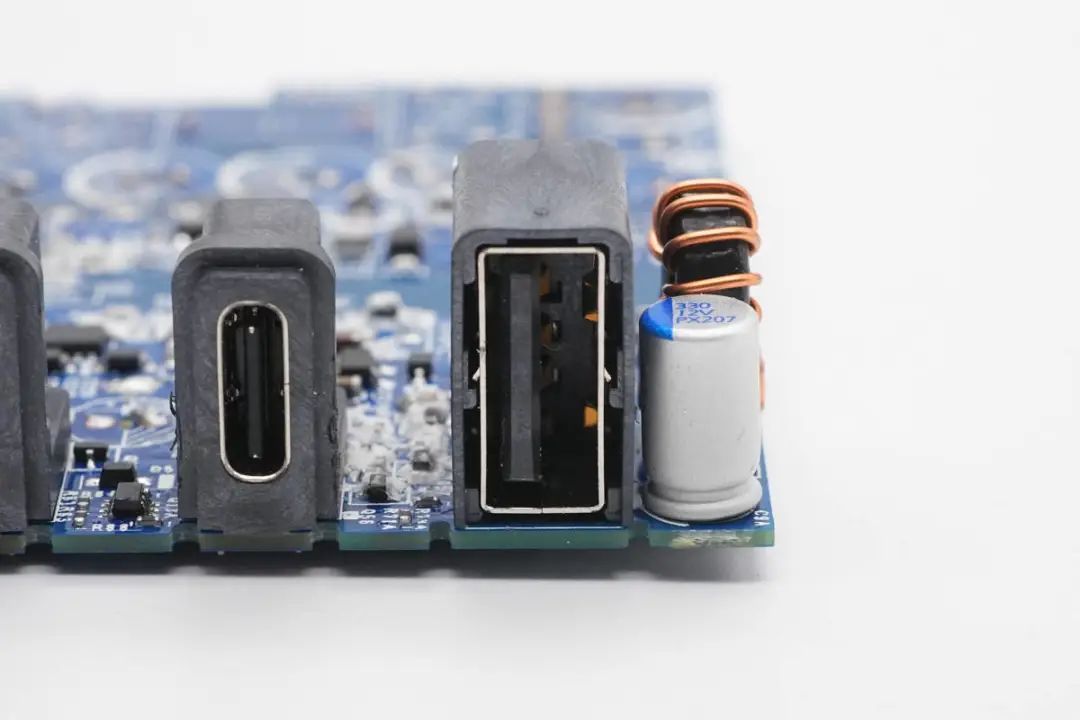

USB-A口母座特写。

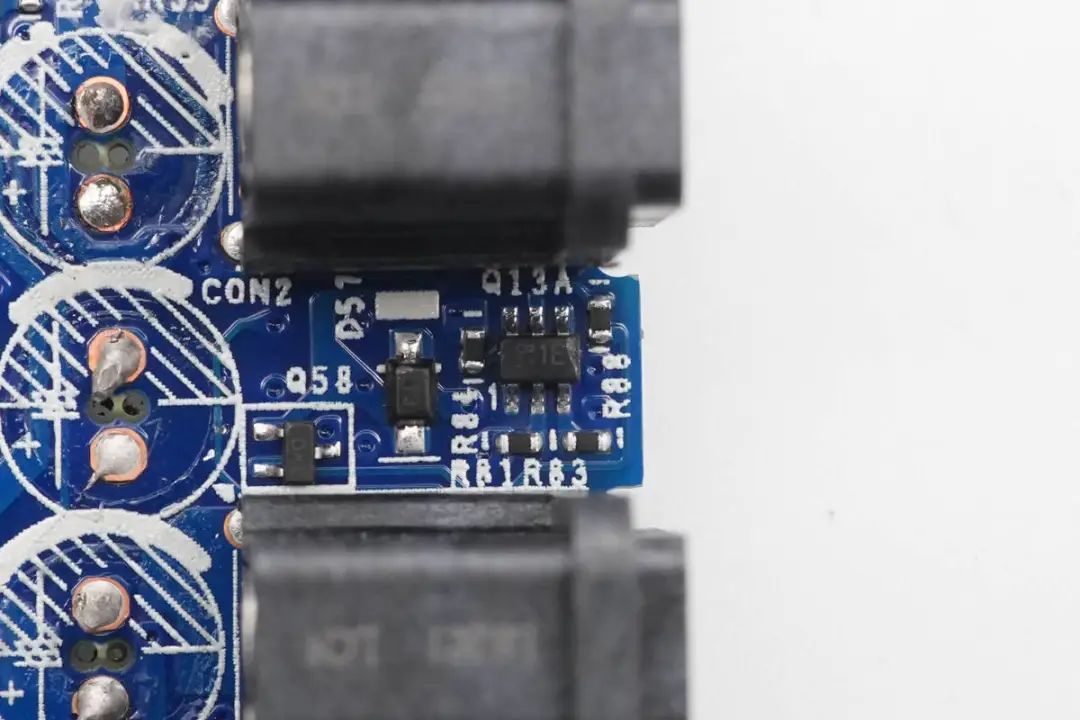

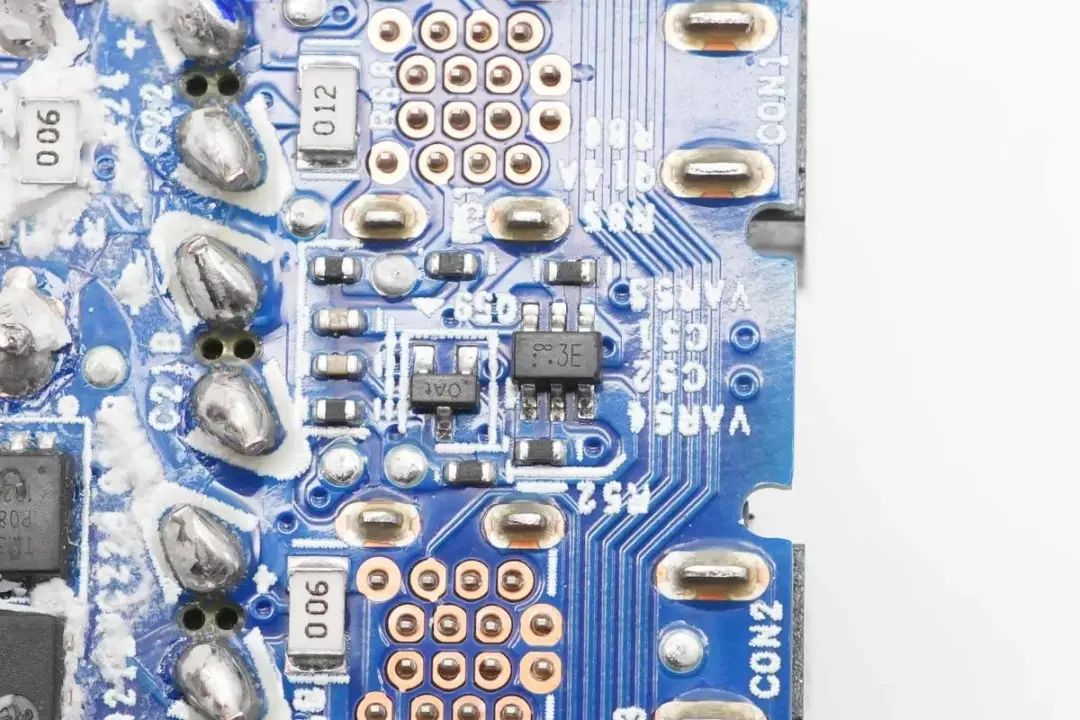

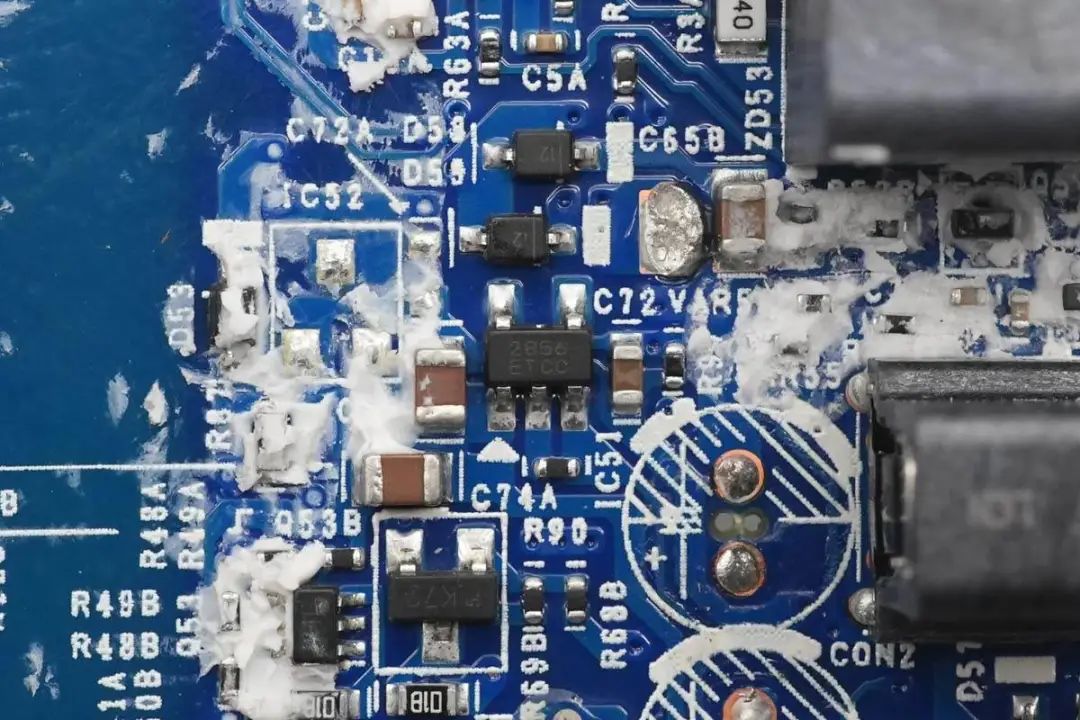

一颗丝印3E的双三极管。
充电器内部一颗稳压芯片来自韦尔半导体，型号为WL2856E50，是一颗5V输出的稳压芯片，用于为ABOV协议芯片供电。
用于MOS管驱动的双三极管，丝印3E。
丝印1E的双三极管。

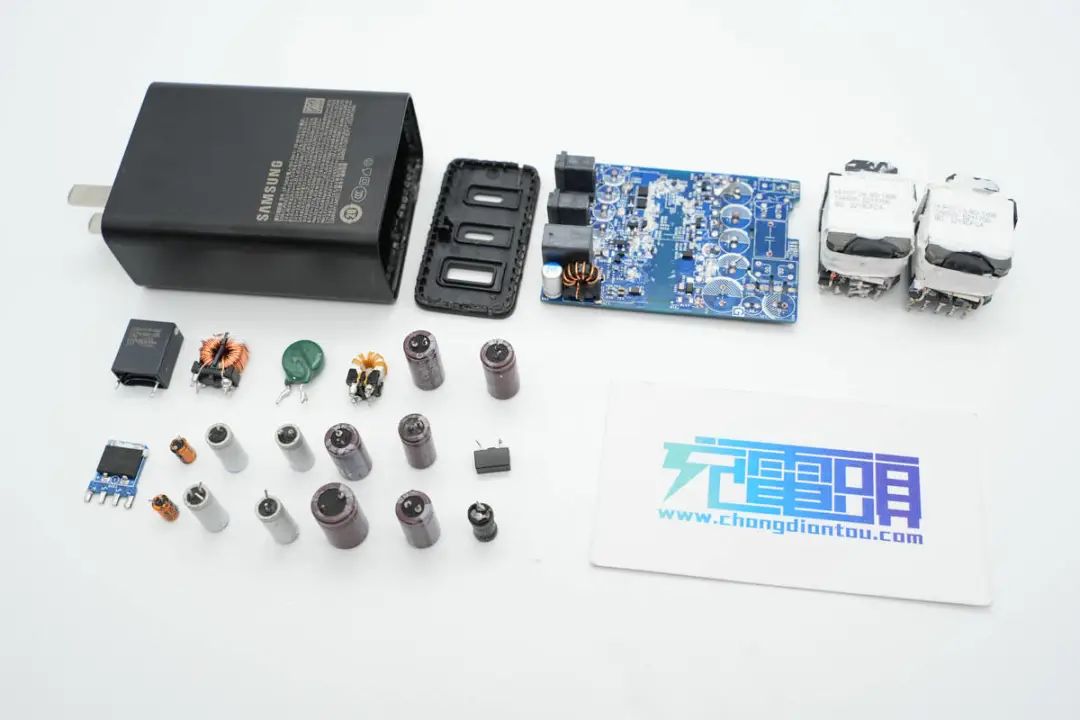

全部拆解完毕，来张全家福。
充电头网拆解总结
三星这款三口充电器的输出策略和我们常见的支持盲插的多口充电器不同，C1口单独输出时两路开关电源输出并联，C1与C2口共同输出时，C1仍为两路输出并联，C2通过升降压电路输出，功率分配为40W+25W，C1与USB-A口共同输出时降为50W+15W，USB-A口通过升降压电路输出。
C2与USB-A口共同输出时功率为25W+15W，受到端口输出功率限制，其中一路开关电源直接输出，USB-A口使用升降压输出。三口共同输出时功率分配为35W+25W+5W，其中一路电源单独为C1接口供电，另外一路为C2和A口供电，由此可见这款65W电源内部由两路35W的开关电源组成，功率分配比较适合三星手机应用。
充电头网通过拆解了解到，充电器内置两路相同的开关电源，均使用PI SC1920C高集成电源芯片，搭配华润微同步整流管，根据ABOV协议芯片调节输出电压，充电器内置南芯SC8721同步升降压转换器，用于双口输出时电压转换及降压输出。三星这款三口充电器内部器件布局紧凑，空间利用率高，电容及内部器件均来自一线大厂，品质延续了一贯风格，比较适配三星手机用户使用。
