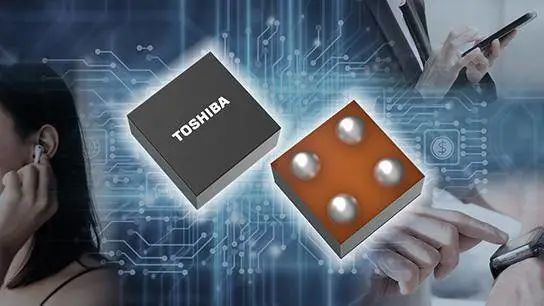

负载开关，从字面意思来说就是为控制负载通断而衍生的一种开关。这种开关一般需要通过较大的电流，而且具有快速切换响应的特性。以往的负载开关一般都是采用分立元件搭建的，主要采用MOSFET和电阻等元件进行负载通断控制，这样的好处是可以做到大电流负载的通断控制和开关快速响应等，但是采用分立元件就使得占用PCB面积比较大，难以做到产品小型化。东芝针对以上问题，并对市场深入调研之后，通过研发团队的不断努力，推出了一款基于WCSP4G紧凑型封装的集成负载开关——TCK127BG，该IC可支持硬件工程师设计集成度高、功耗低、电池续航能力更强的新一代产品。
电气特性分析- TCK127BG负载开关支持在1V至5.5V宽电压范围内工作，具有高达1A的输出电流，十分适用于负载在1A以内，要求宽电压工作的产品；
- 超低功耗：静态电流仅仅为0.08nA（VIN＝VCT＝5.5V，IOUT＝0mA）；
- 低导通电阻：RON＝58mΩ（典型值），VIN＝3.3V，IOUT＝-0.5ARON＝106mΩ（典型值），VIN＝1.8V，IOUT＝-0.5A

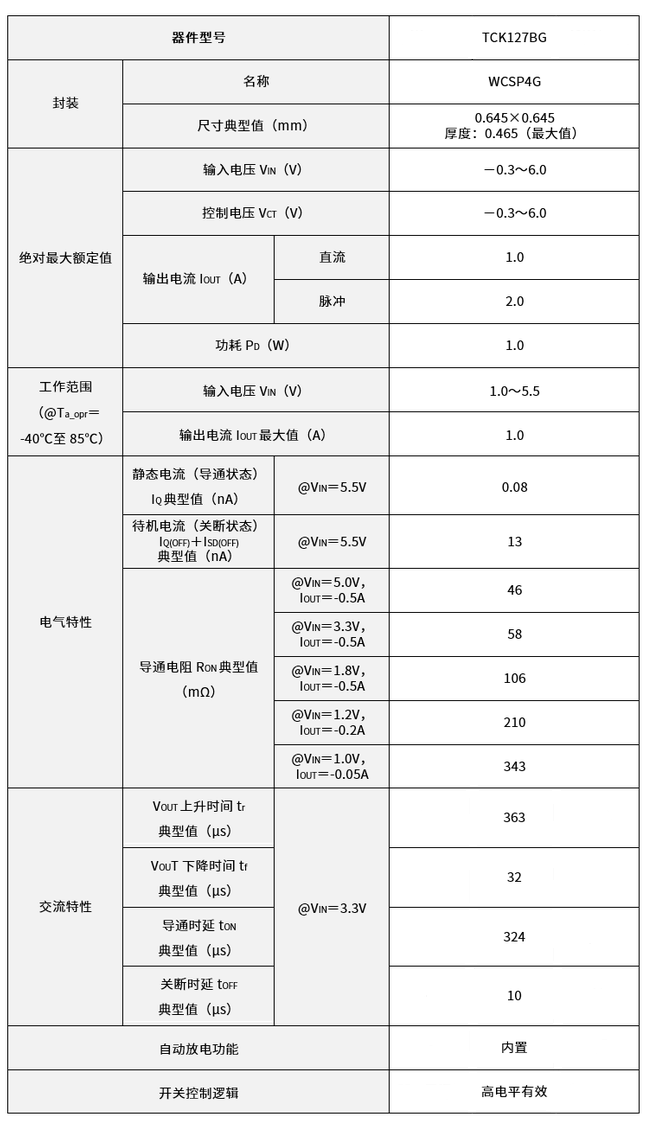

- 具体参数如下：
（除非另有说明，@Ta＝25℃）
功能特性分析TCK127BG负载开关内置转换速率控制驱动，这可以减小浪涌电流并改善EMI性能，同时，TCK127BG负载开关还内置自动放电功能，这可以确保已断开或禁用的负载不会被浮置。超小型封装的WCSP4G是专为TCK127BG负载开关开发的新封装，比TCK107AG小34%左右，仅有0.645mm×0.645mm，可轻松安装在小型电路板上。应用场景TCK127BG负载开关由于其优越的数据参数和小巧的封装，可应用在消费类设备、移动设备、物联网可穿戴设备、摄像头、传感器电源或者是通用电源等。
东芝在电源方面有着多年的研发经验，尤其是在电源，信号驱动与控制方面，在未来产品小型化，智能化的趋势之下，东芝负载开关的产品也将顺应时代的发展为推进设备小型化和降低功耗做出贡献，同时也为正在或即将打算使用负载开关的工程师提供有价值的信息参考。
