拆解报告：绿联8KUSB4多功能扩展坞

前言



此前UGREEN绿联推出过五款8K超高清配件，覆盖扩展坞、数据线、高清线缆，充电头网也做了相应的评测和拆解。其中一款USB-C 8K扩展坞CM500核心卖点就是支持8K超高清视频输出同时价格亲民，对超高清视频功能有需求的群体相当友好。



绿联近期推出的USB4多功能扩展坞型号也是CM500，是在上一代样式的基础上进行重新设计，接口更多更丰富，整体功能更加强大了。此前已对这款扩展坞进行过详细评测，下面就随小编一起深入了解这款新品。



绿联USB4多功能扩展坞开箱

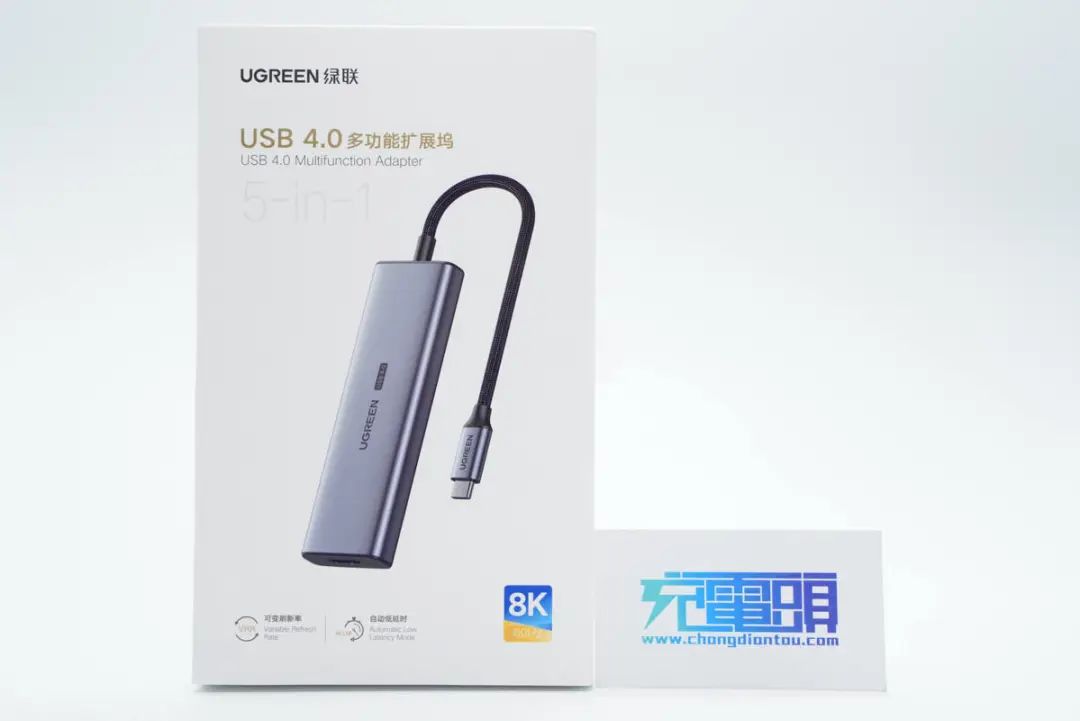

包装盒正面印有UGREEN绿联品牌、产品名称、外观图，此外还有5 in 1、可变刷新率、自动低延时、8K/60Hz等卖点，设计上和上一代的很相似。

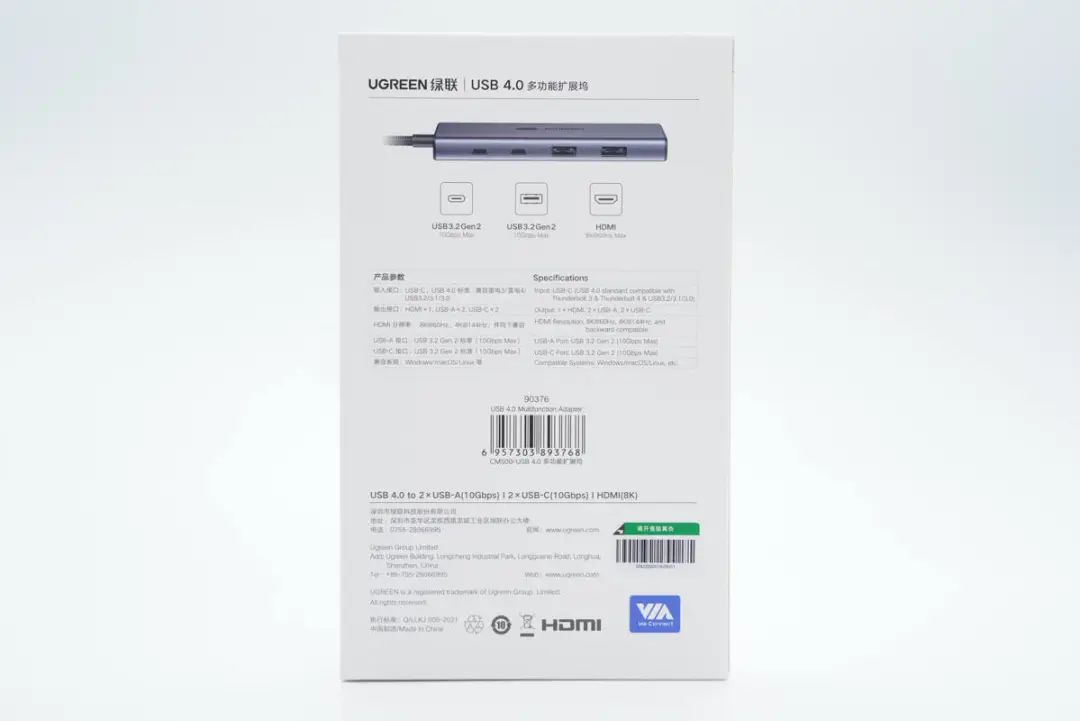

背面印有扩展坞功能接口介绍图、参数以及商家信息。

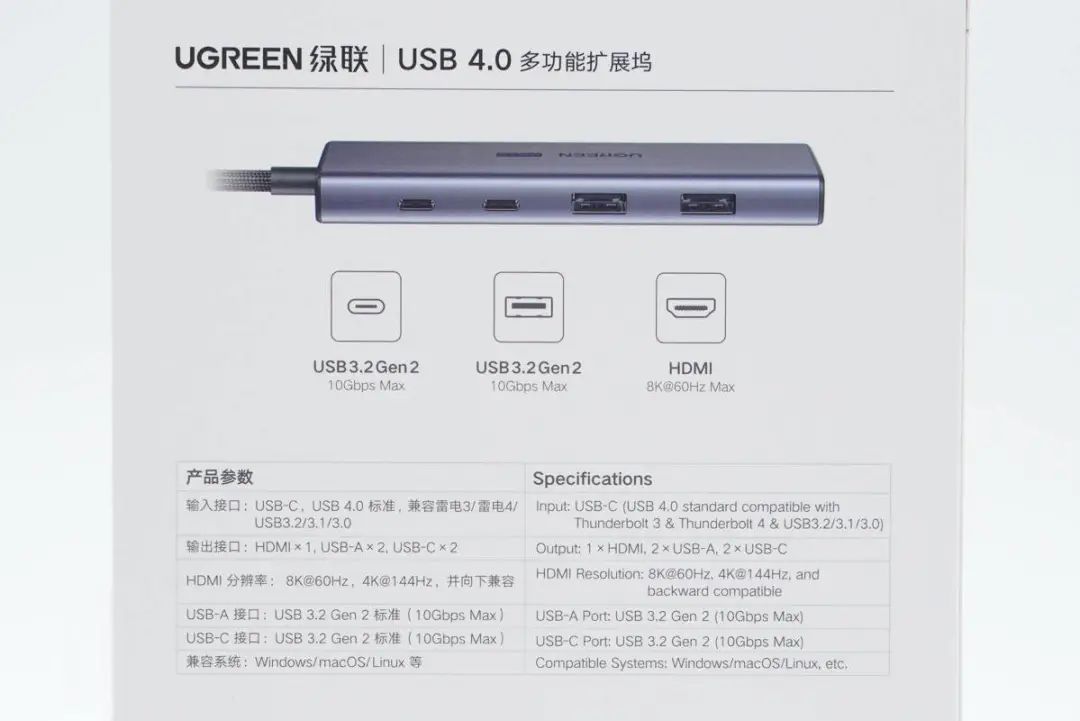

产品参数特写：

输入接口：USB-C，USB4标准，兼容雷电3/雷电4/USB3.2/3.1/3.0

输入接口：HDMI x 1，USB-A x2，USB-C x 2

HDMI分辨率：8K@60Hz，4K@144Hz，并向下兼容

USB-A接口：USB 3.2 Gen 2 标准（10Gbps Max）

USB-C接口：USB 3.2 Gen 2 标准（10Gbps Max）

兼容系统：Windows/macOS/Linux 等。

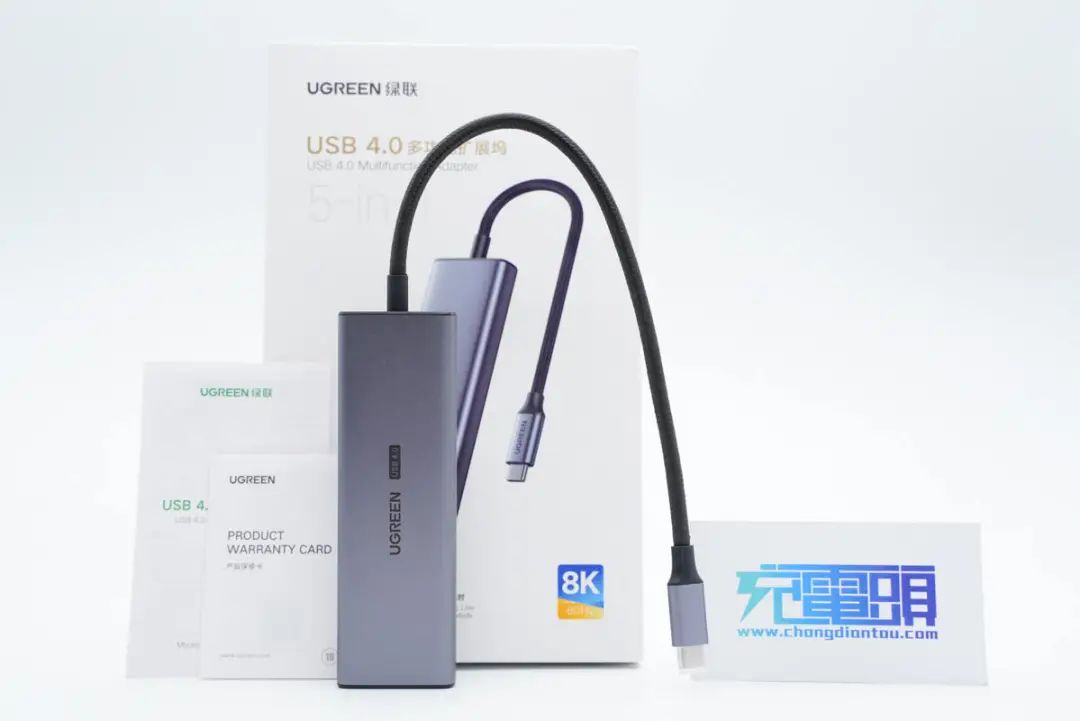

包装内含扩展坞、使用说明书和保修卡。





这款扩展坞依旧延续自带USB-C线缆设计，无需用户自备数据线，同时性能也足够强大，支持USB4标准，兼容雷电3/雷电4/USB3.2/3.1/3.0。

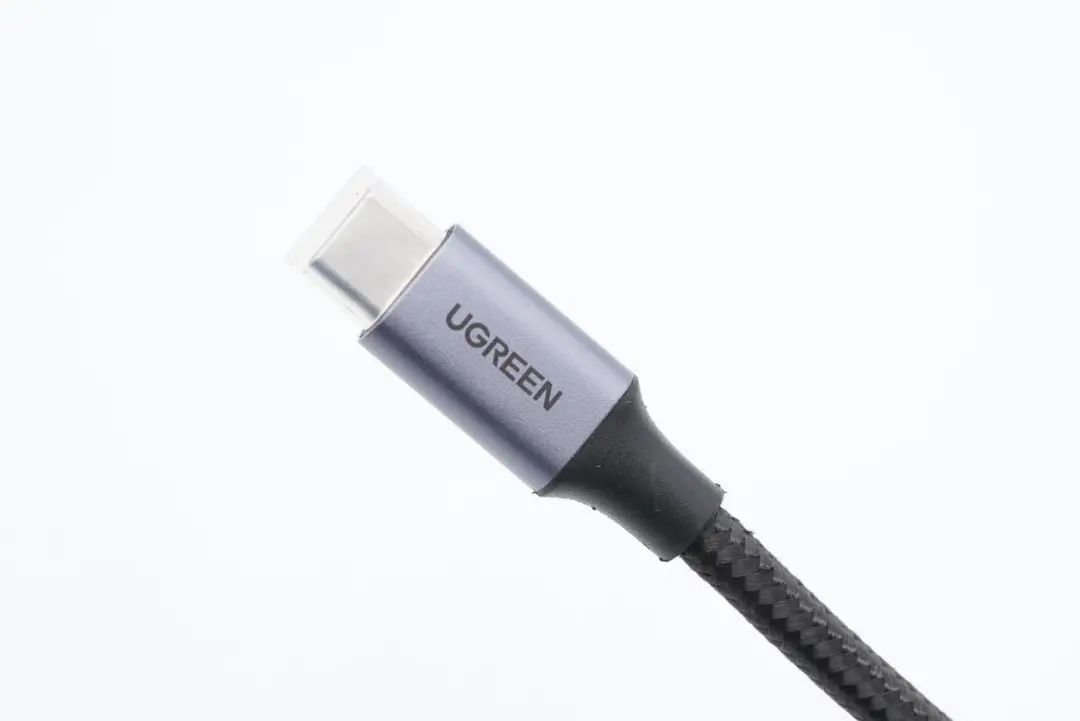

USB-C公头套有塑料盖防尘防潮，细节讲究。线头采用铝合金材质外壳，两侧圆润，同时表面喷砂以及镭雕UGREEN logo。

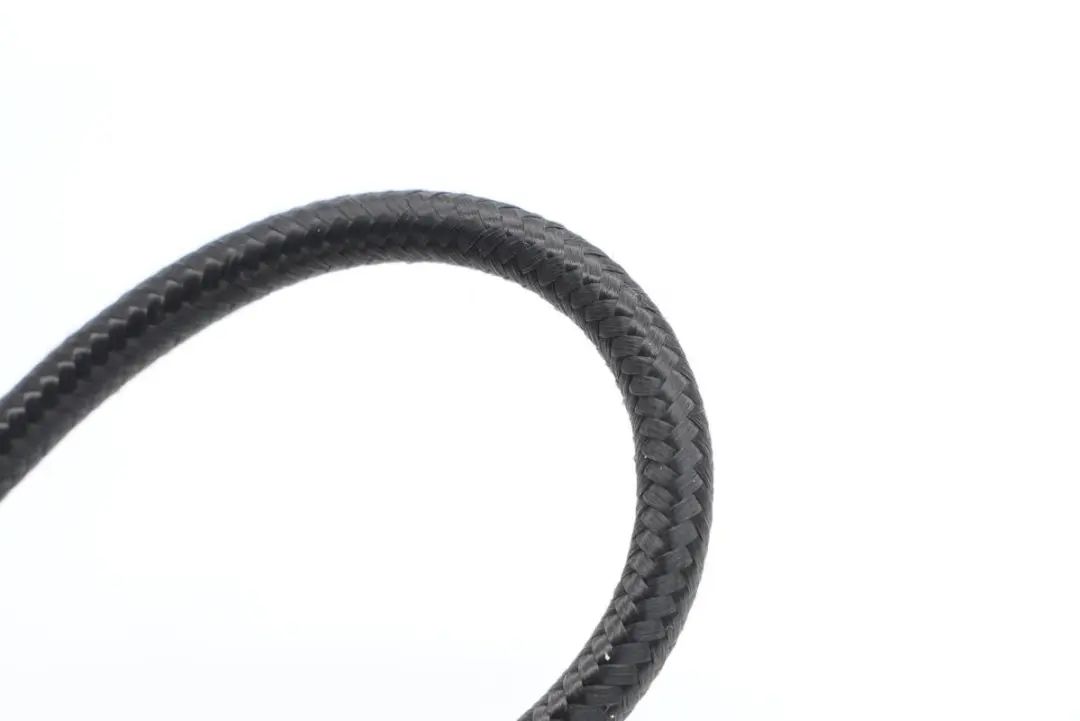

USB-C线缆采用同轴线设计，柔软手感好，这也是这款USB4扩展坞和普通扩展坞差别较大的地方之一，此外线缆线身外套编织外衣，更加耐脏耐用。

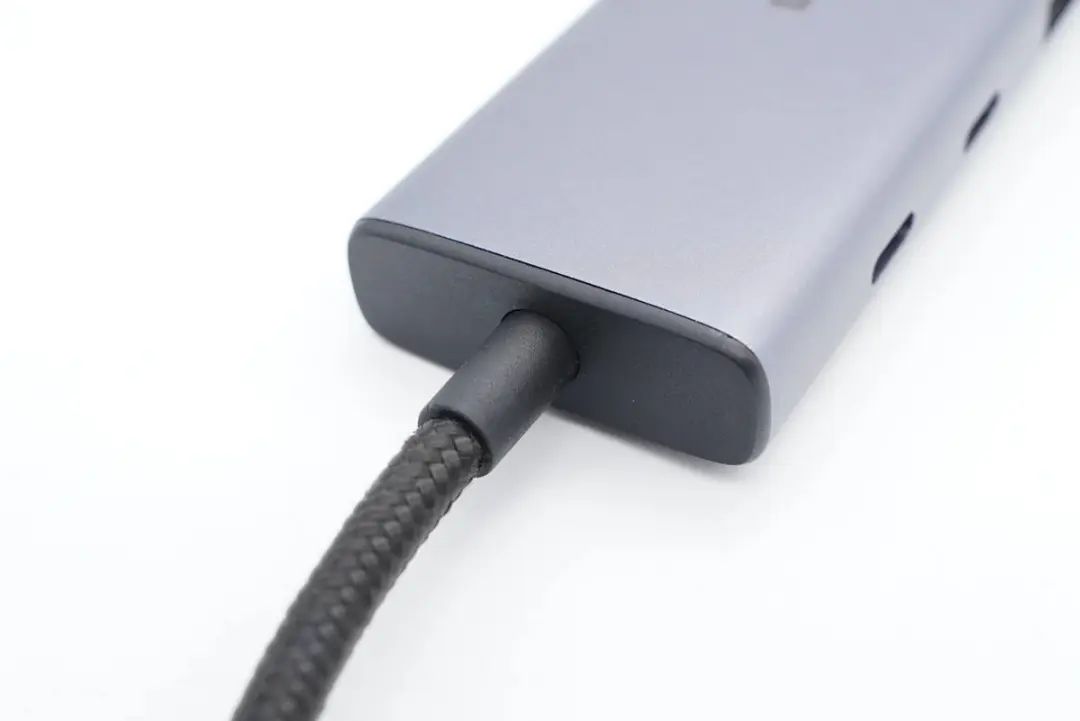

此外线缆两端做了抗弯折处理。

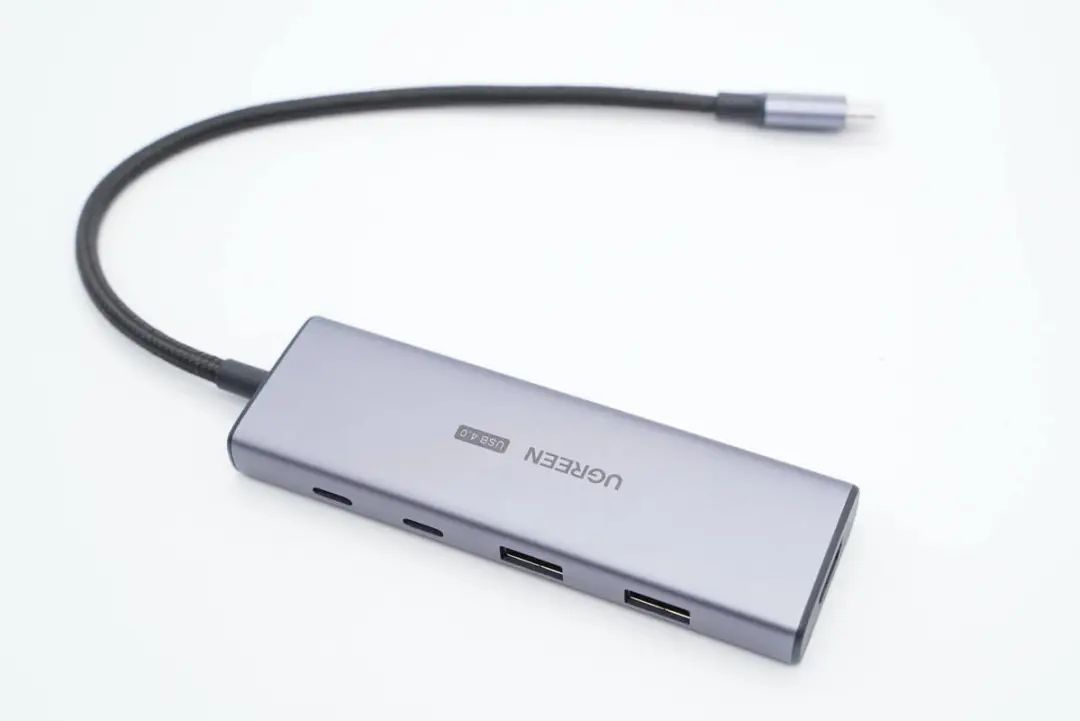

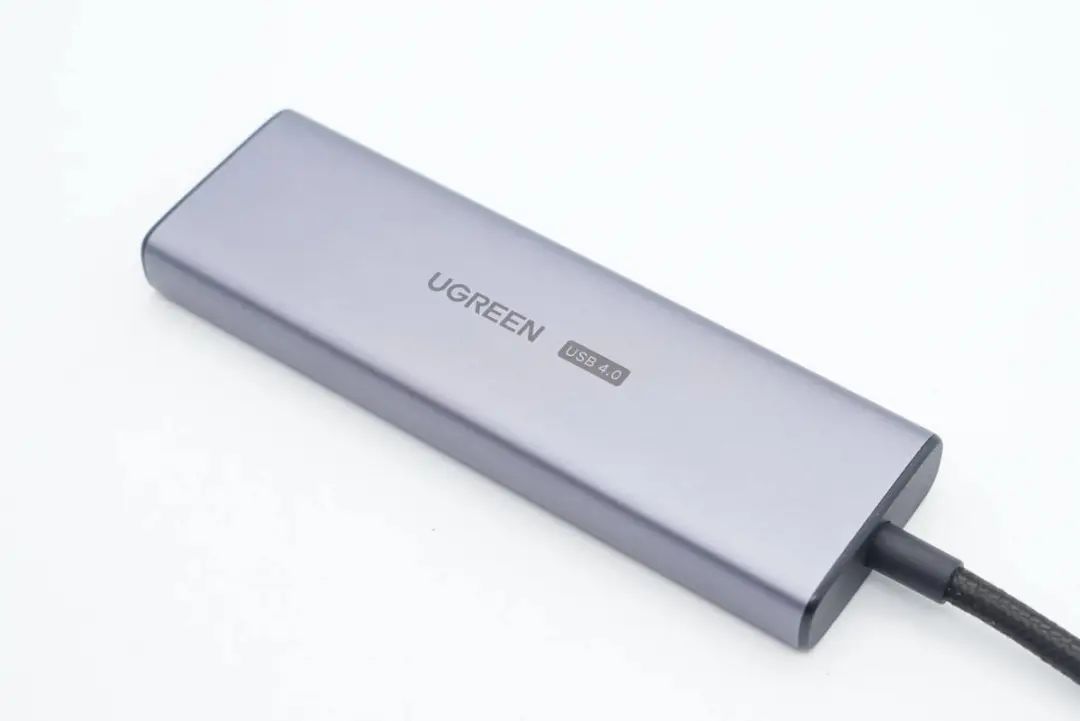

拓展坞机身主体外壳也是铝合金材质，并喷砂处理，两侧棱边过渡圆润，整体持握手感好，颜值也不错。

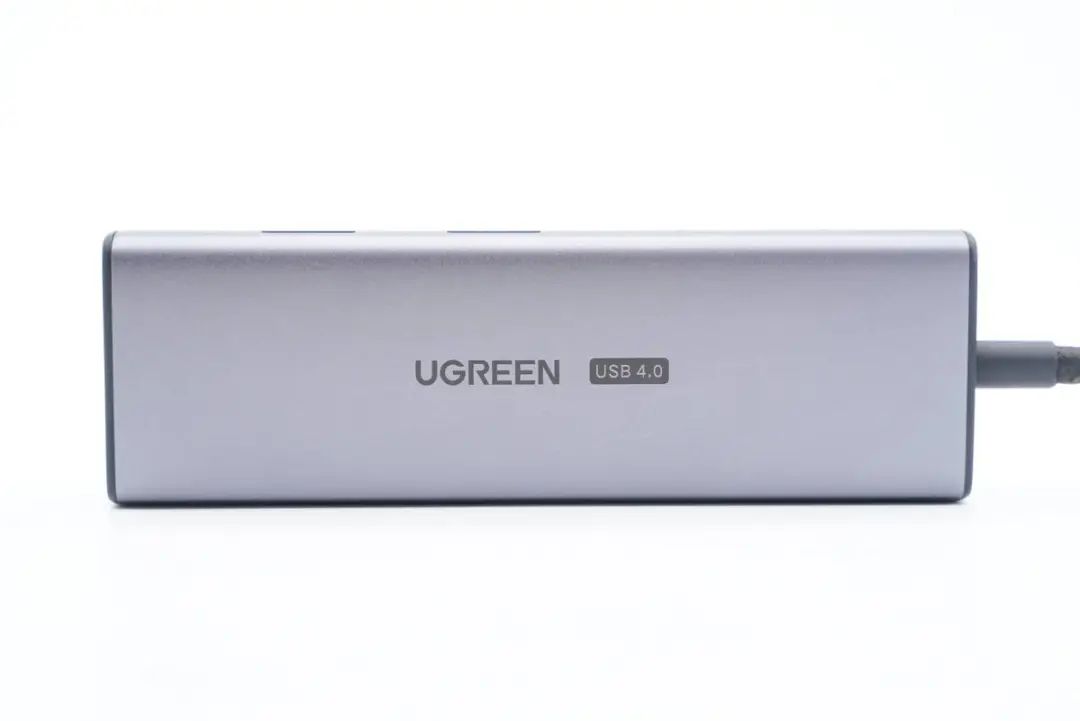

机身顶面中心设计有UGEEEN品牌logo等。

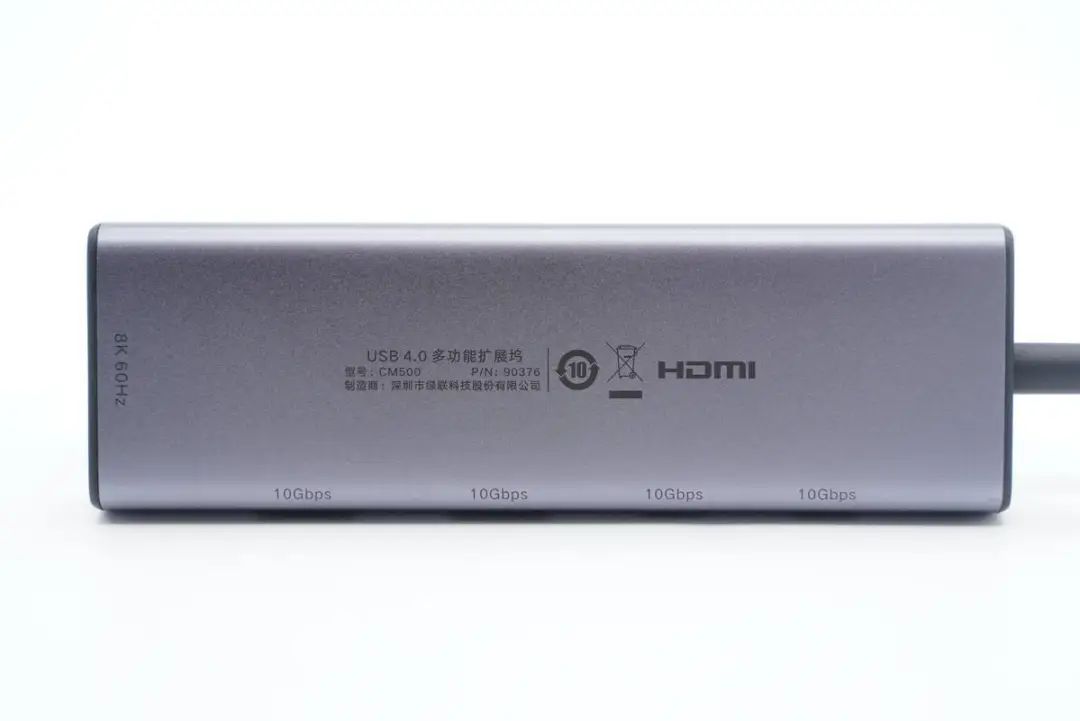

底部中心有产品相关信息，产品型号为CM500，制造商为深圳市绿联科技股份有限公司。另外左端以及下方边缘还有相应接口性能标注，让用户的各个接口性能一目了然。

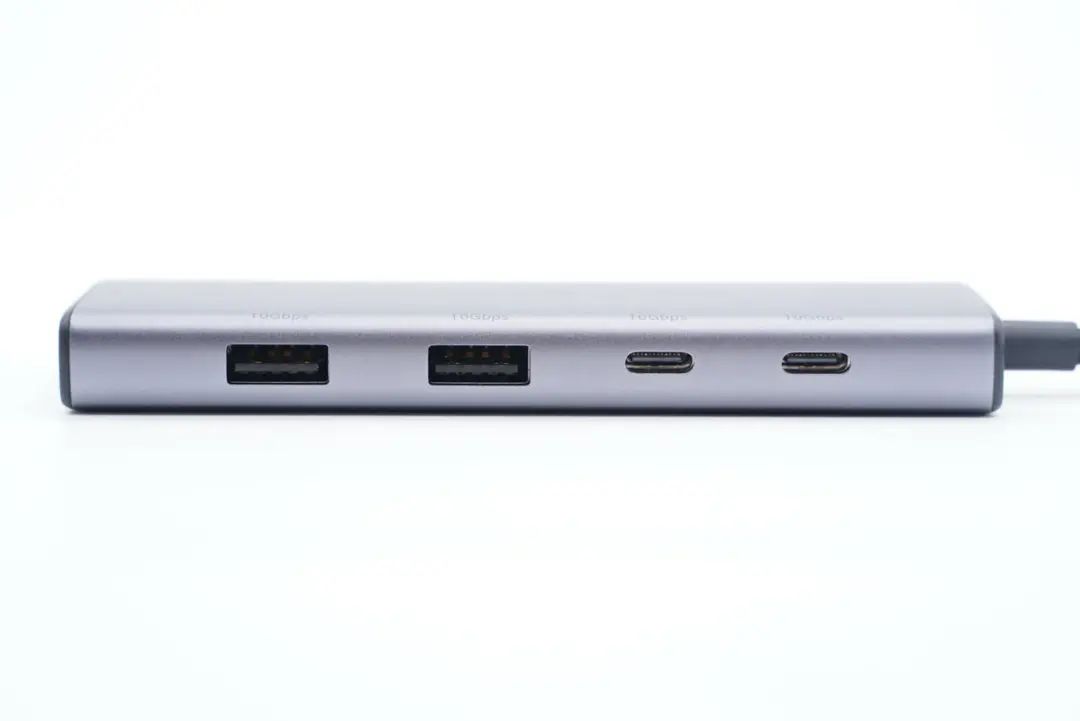

接口一侧设有2A2C四个USB接口，均支持USB 3.2 Gen 2 标准。

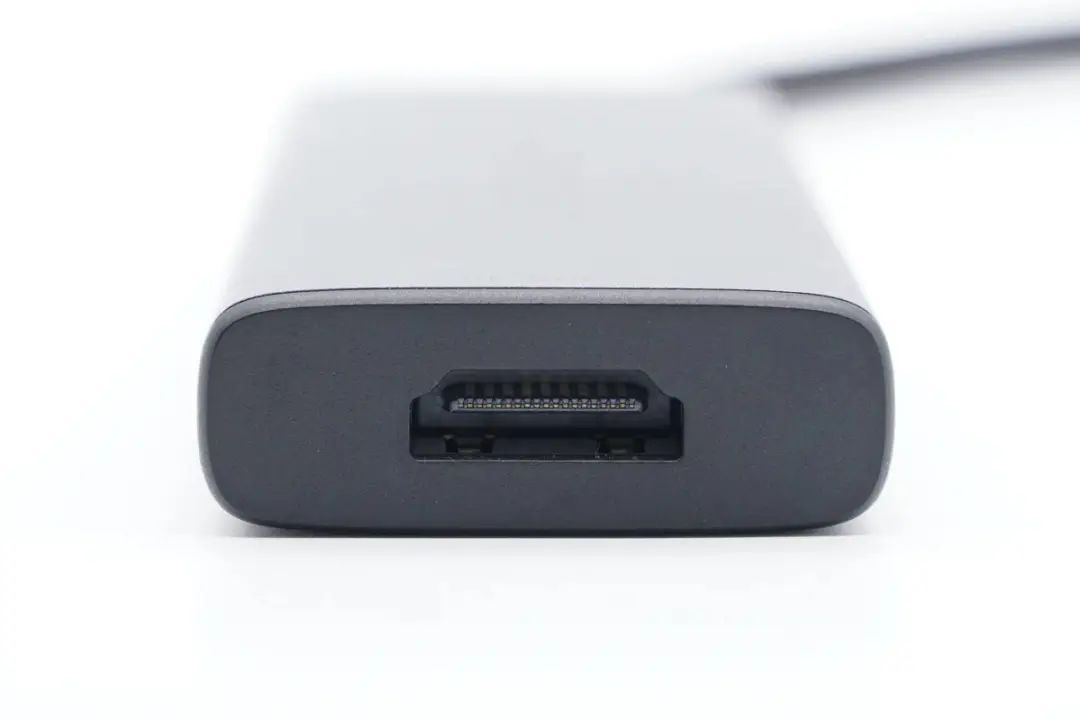

HDMI接口设在端部，支持8K视频输出，这也是产品的核心卖点，可于商务会议高清投屏、家庭高清影院等场景使用。

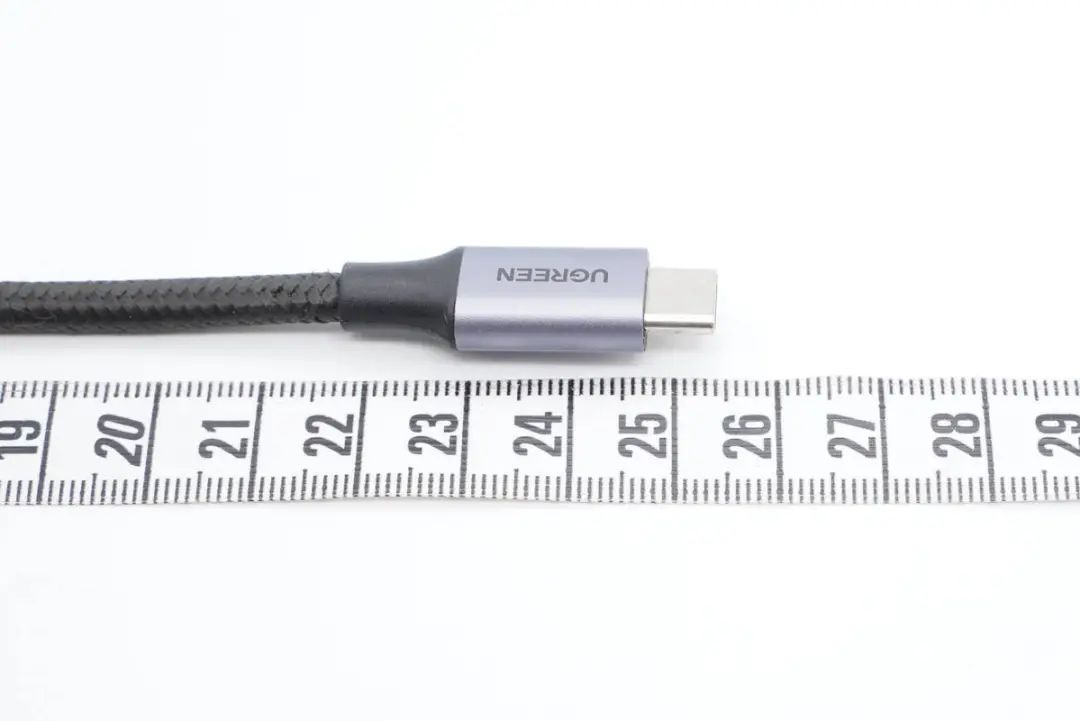

测得USB-C线长度约为25.5cm。





扩展坞机身长度为114.59mm。

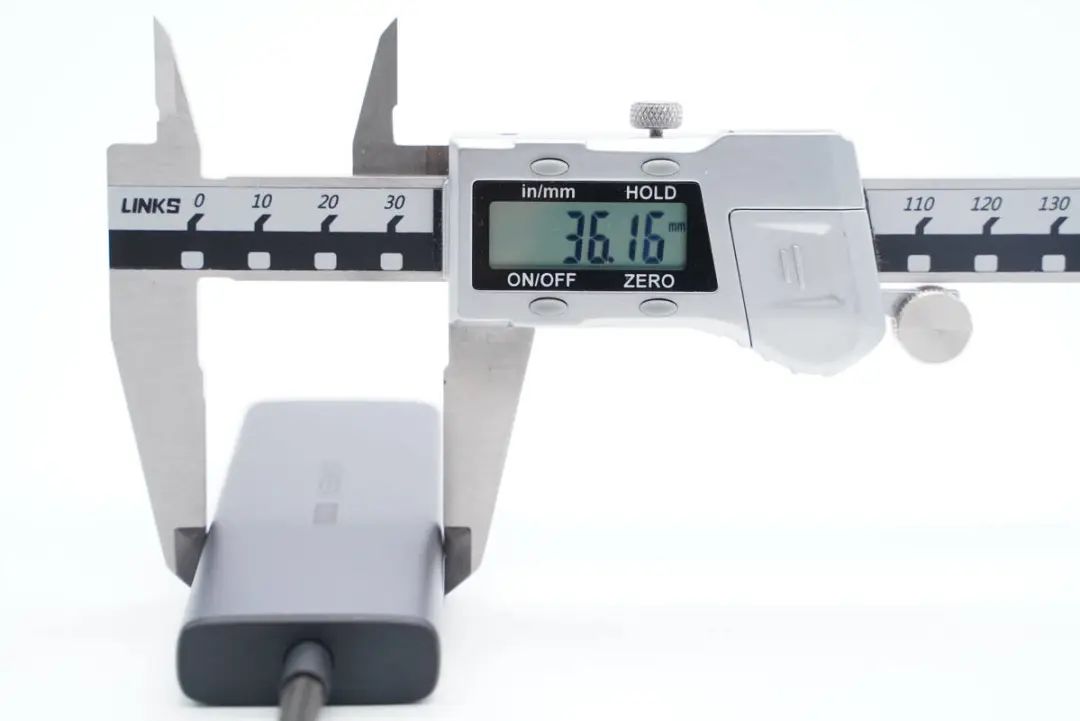

宽度为36.16mm。

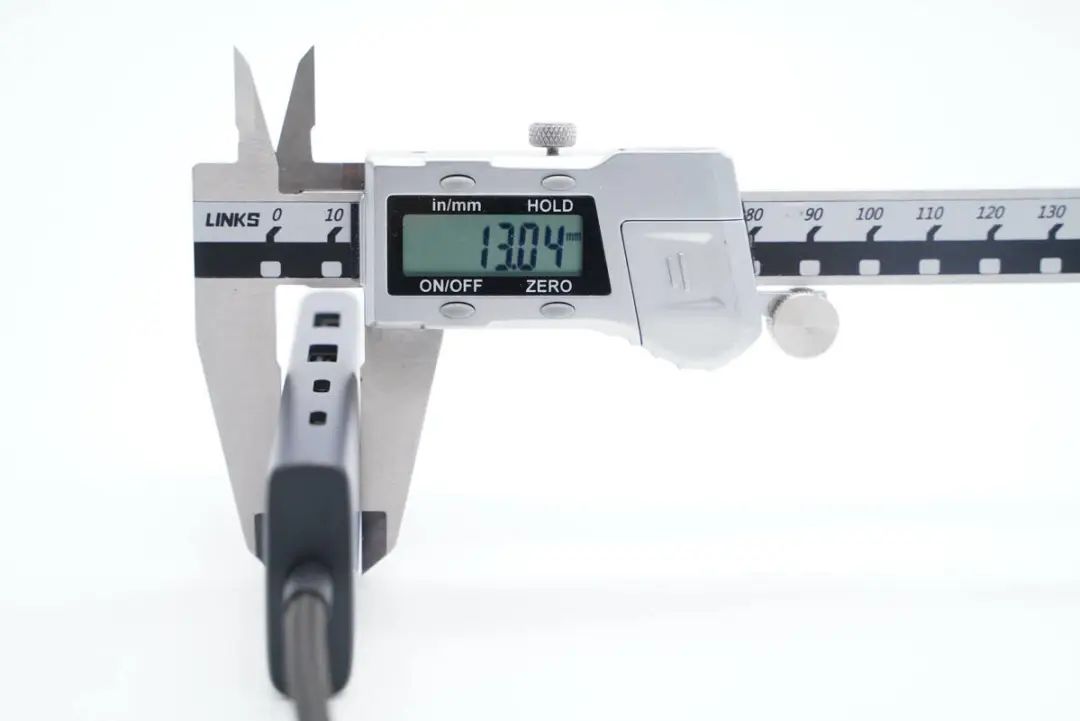

厚度为13.04mm。

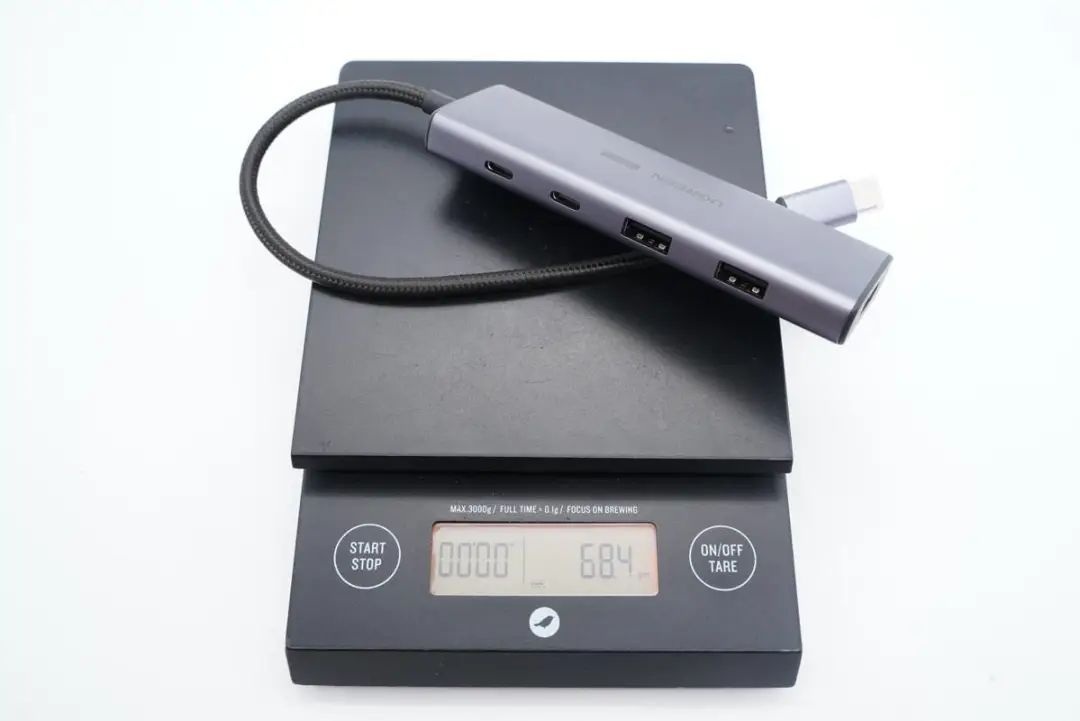

整体重量仅为68g，携带出差也很方便。



绿联USB4多功能扩展坞拆解



对绿联USB4多功能扩展坞有了基本了解后，下面便对其进行拆解，一起来看看内部具体设计情况。

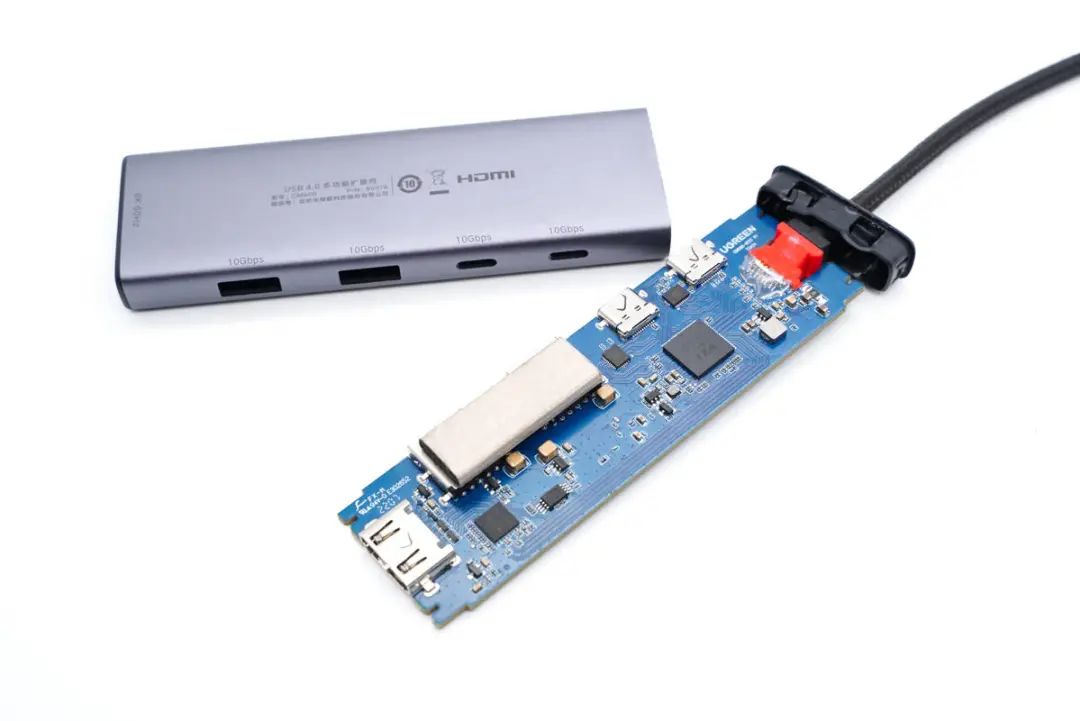

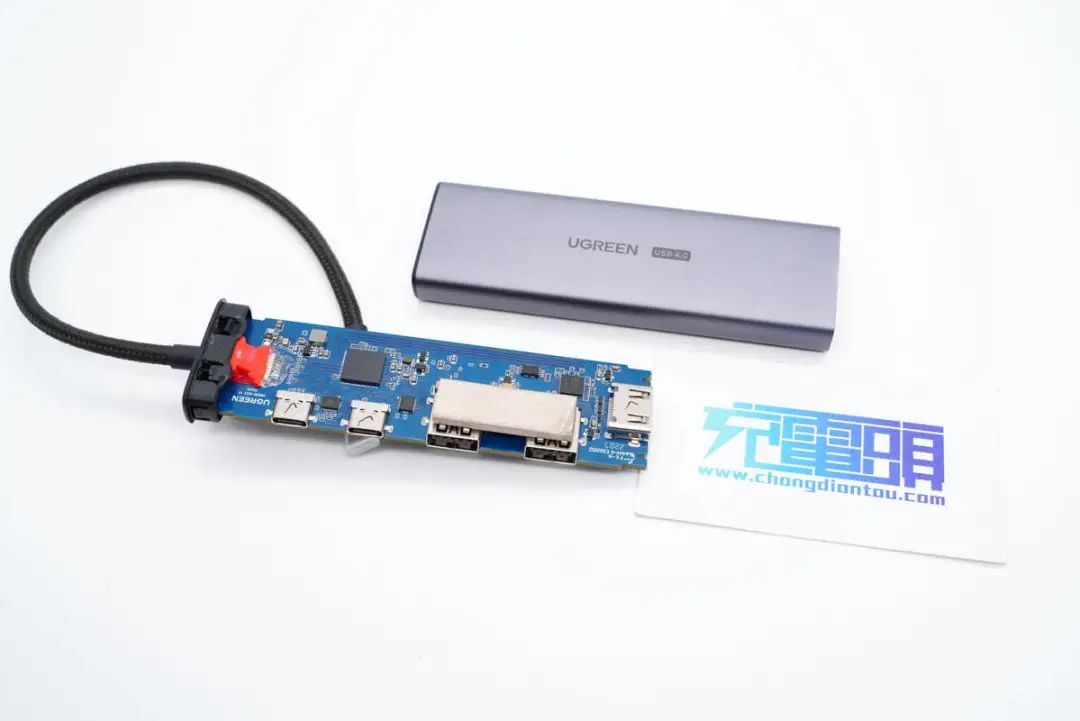

从线缆侧端盖拆开扩展坞，取出内部PCB板，盖子采用卡扣固定在铝壳内部。

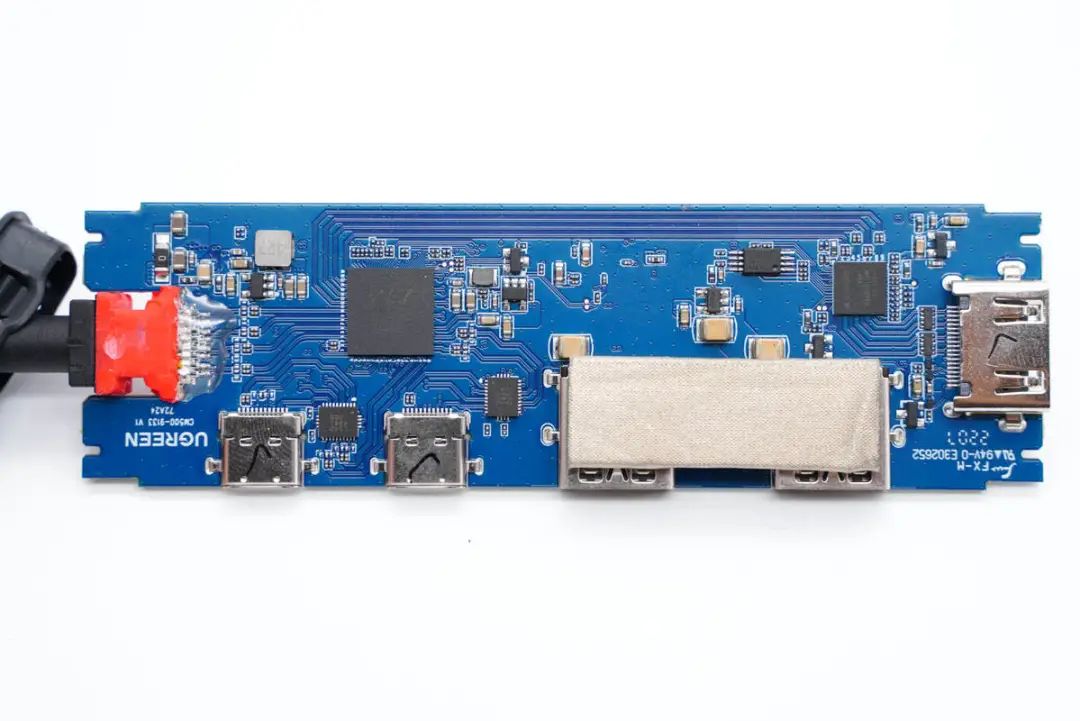

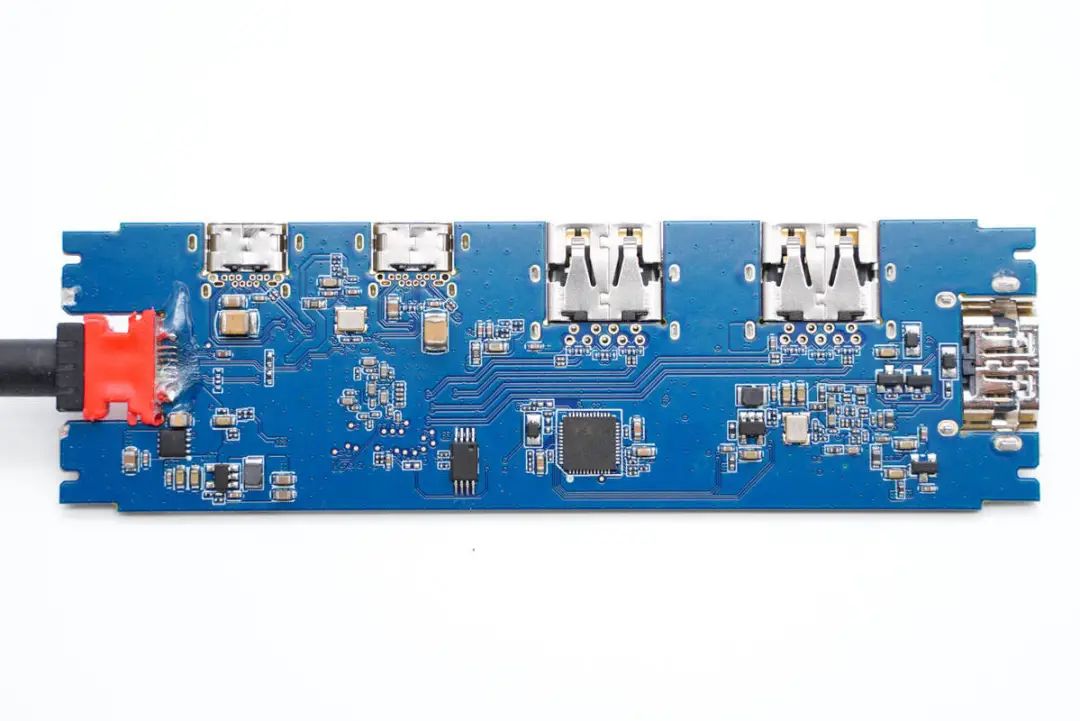

PCB正面有两颗大芯片很是显眼，USB-A母座外壳通过导电布连接到外壳接地。





背面也有一颗较大的芯片，接口均采用沉板焊接，降低厚度。

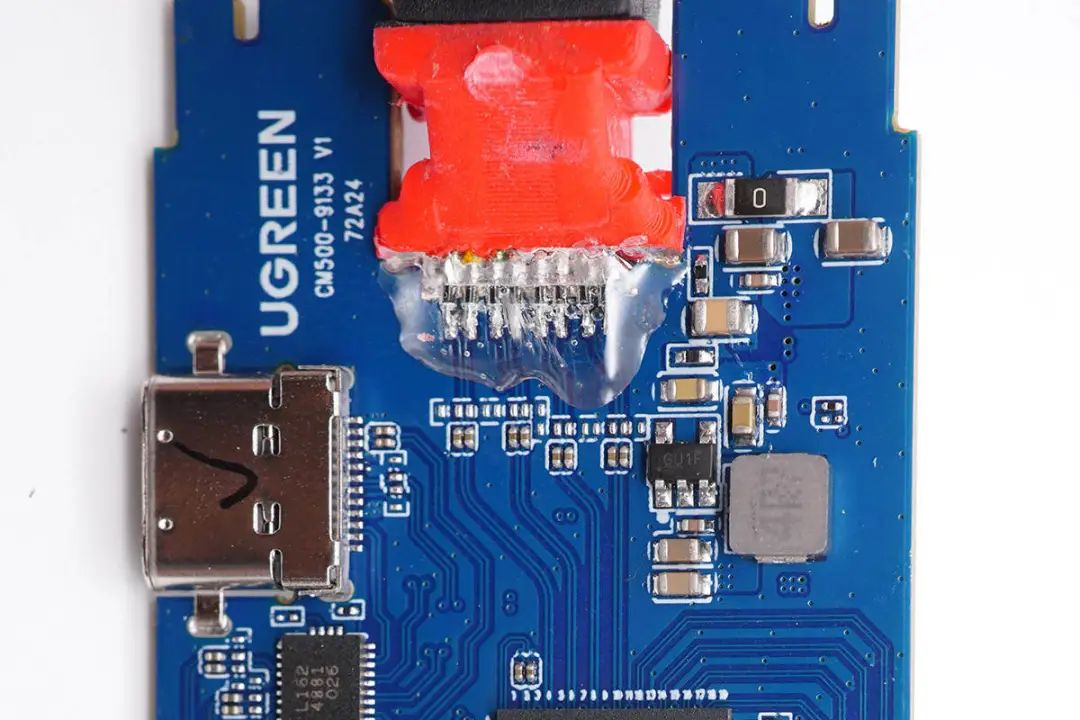

首先从线缆焊接处开始看起，扩展坞支持USB4数据传输，绿联在连接线缆内部使用同轴线工艺，确保连接稳定。同轴线芯焊接到PCB的数据线上，外层屏蔽层焊接到一起接地，焊点使用胶水密封固定。

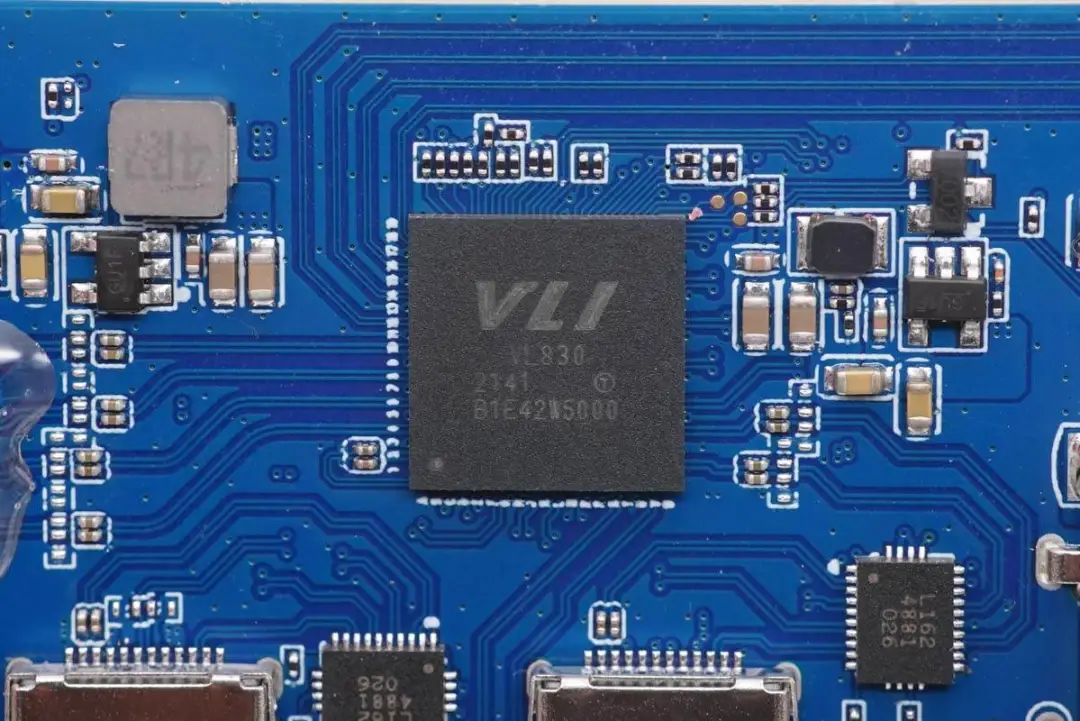

USB4数据首先进入威锋VL830转换器芯片，这颗芯片内置USB3.2集线器，支持四个USB3.2接口和DP视频信号输出。DP接口支持32.4Gbit/S带宽，满足8K/60Hz HDR视频输出。

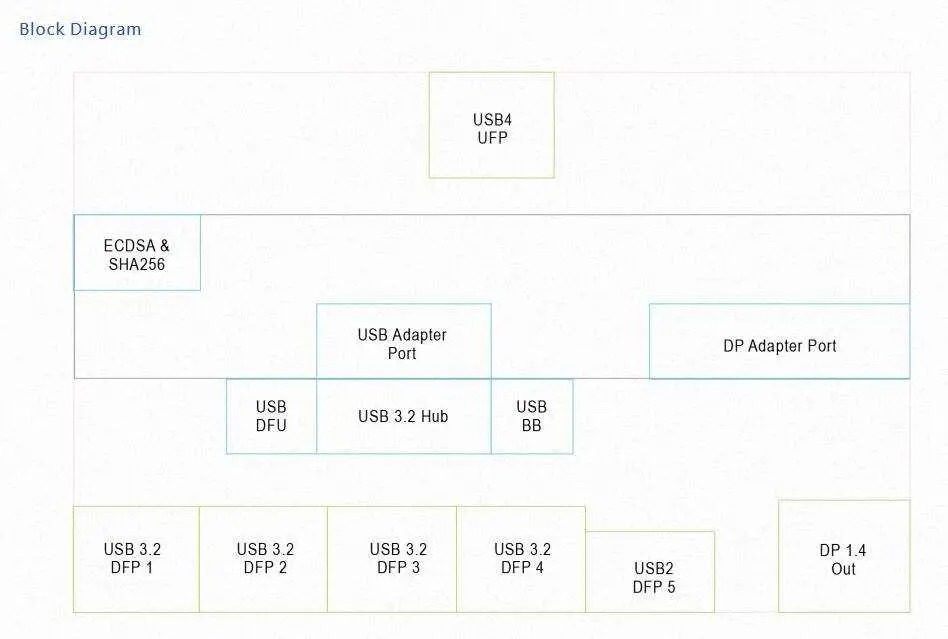

威锋VL830方框图，内置USB3.2集线器，支持四个USB3.2和一个USB2.0接口，还支持一个DP1.4a接口。其中DP接口还可通过其他转接芯片转换成HDMI接口，搭配威锋VL103、VL105等芯片进行PD支持，可实现笔记本电脑的USB-C口供电、USB接口和显示接口扩展。VL830是威锋电子推出的业内首款USB4芯片，并且绿联参与了这款芯片的研发测试。



威锋VL830支持四个USB3.2接口，对应到绿联USB4扩展坞的2C2A四个接口。扩展坞内置VMM7100 DP转HDMI转换器，支持8K视频输出。绿联USB4扩展坞将威锋VL830转换器芯片性能全部发挥。

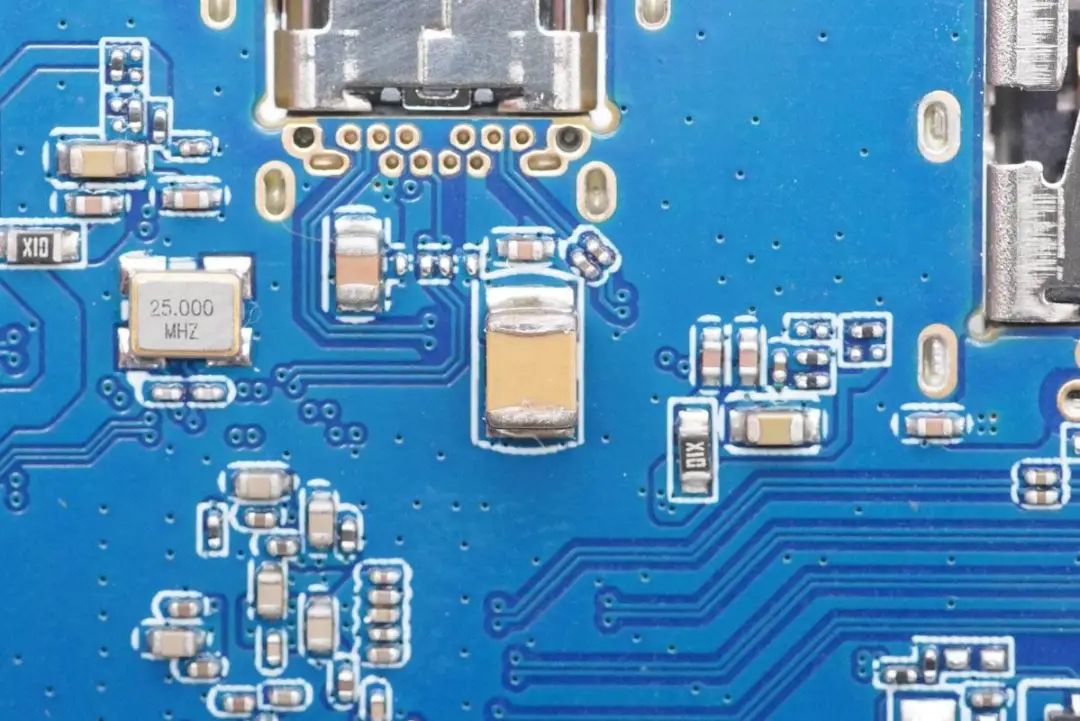

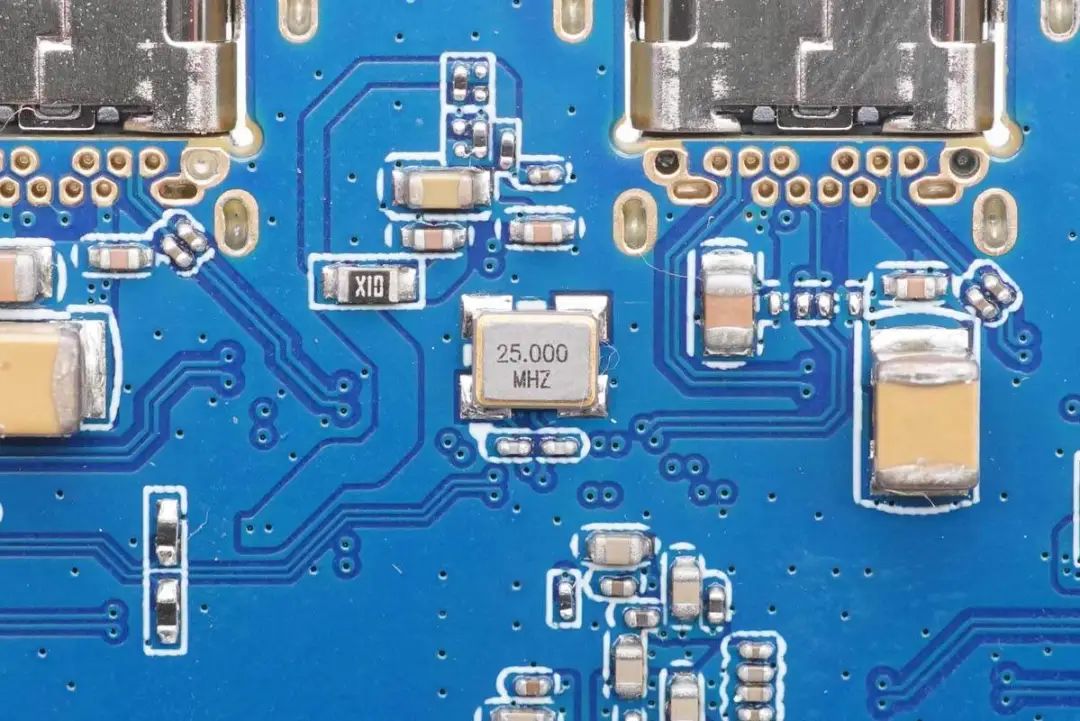

为VL830提供时钟的无源贴片晶振，25.000MHz。

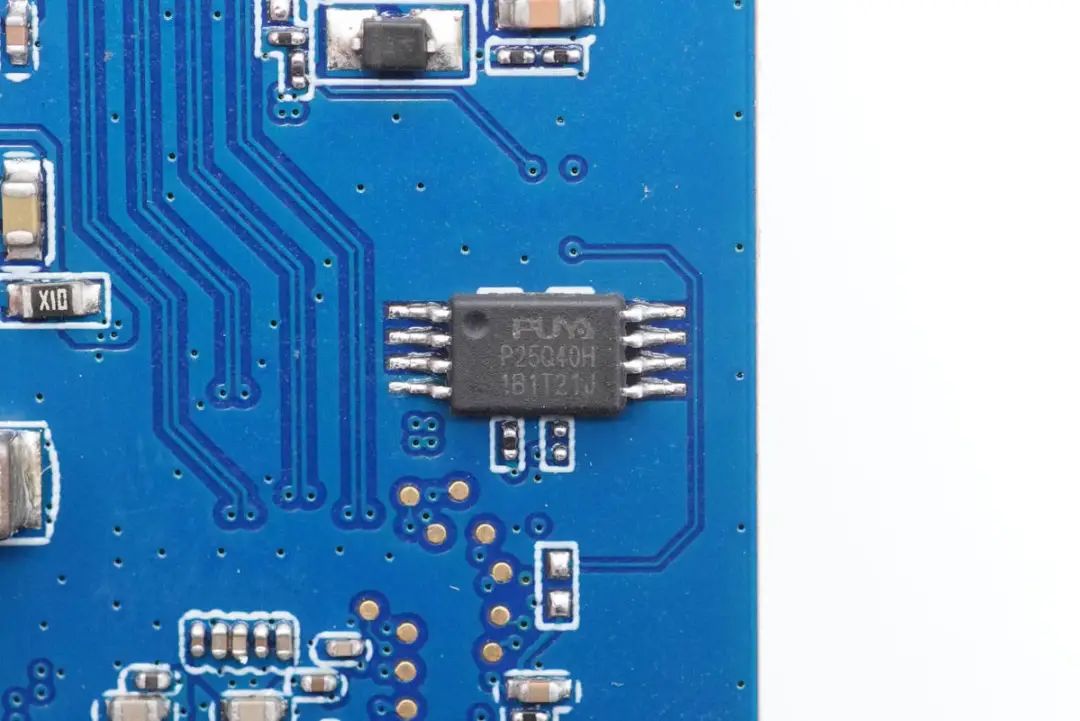

VL830外置的一颗存储器，用于存储配置信息，来自普冉，P25Q40H。

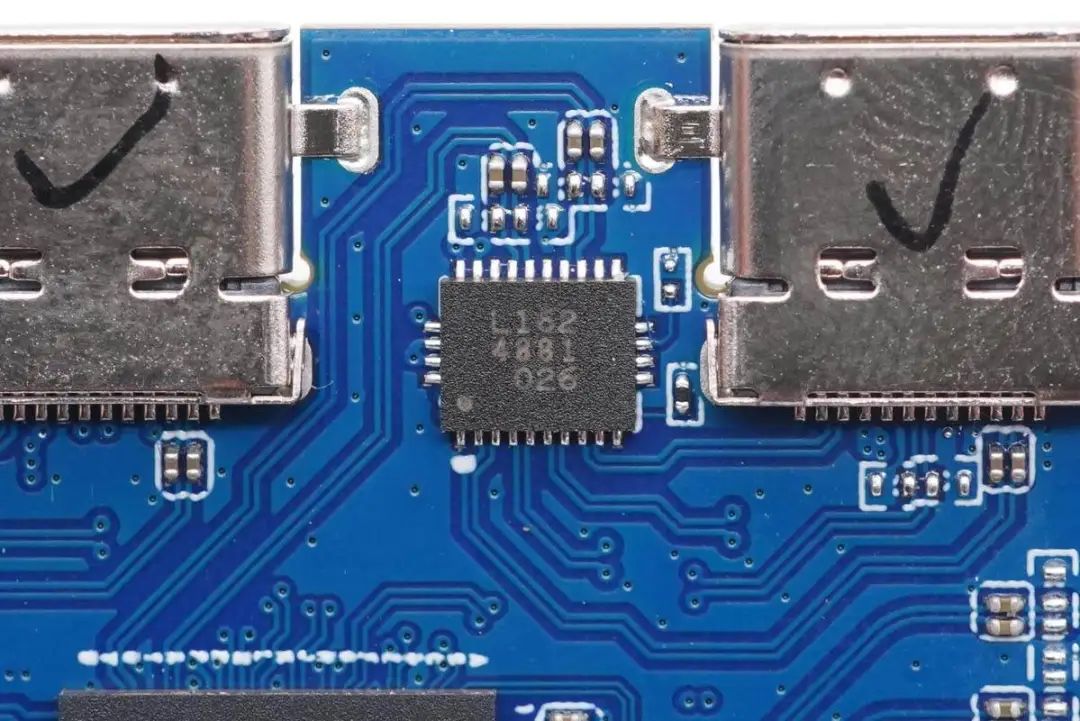

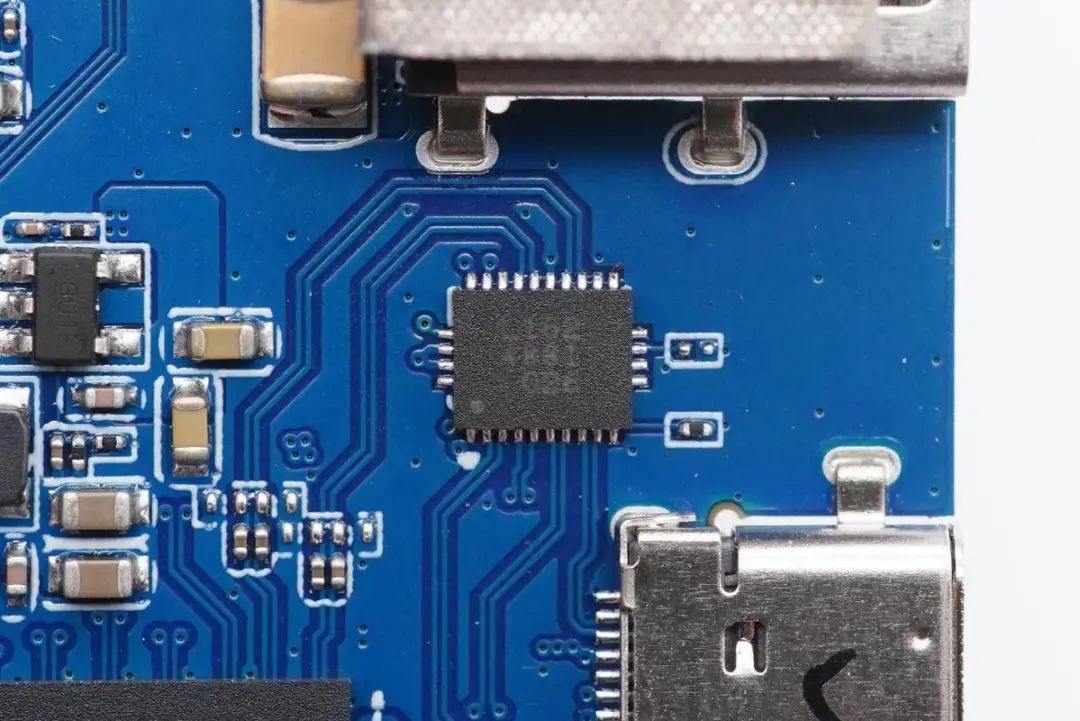

威锋电子 VL162 USB Type-C 复用器，数据切换开关支持USB3.2，采用QFN-28封装，用于USB-C接口正反插功能。





共使用两颗VL162分别对应两个USB-C接口。

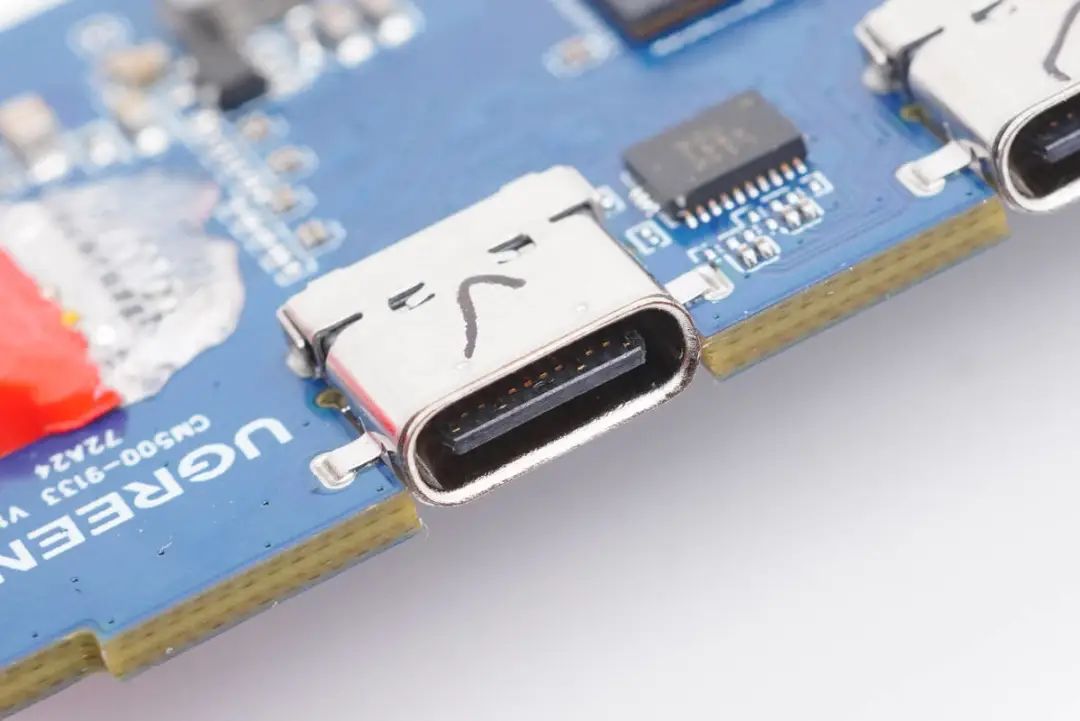

USB-C 3.2 Gen2接口母座特写，沉板贴片焊接，黑色胶芯。





用于USB-C口供电的1210封装MLCC特写。

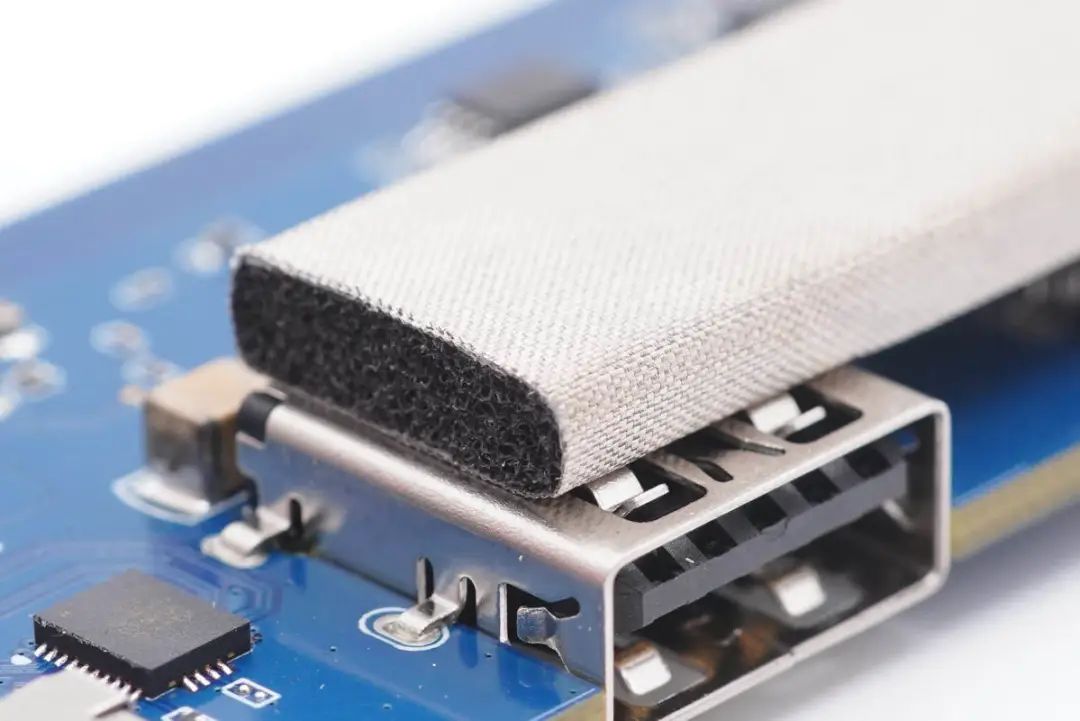

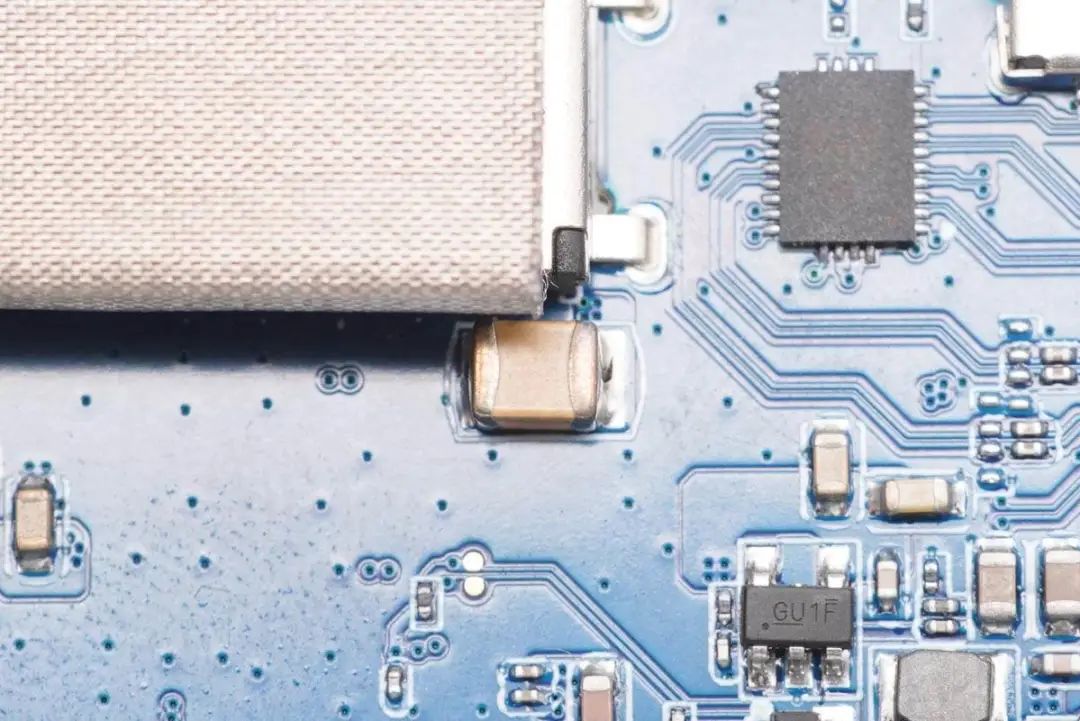

USB-A接口采用沉板焊接，顶部贴有导电布与外壳连接接地。

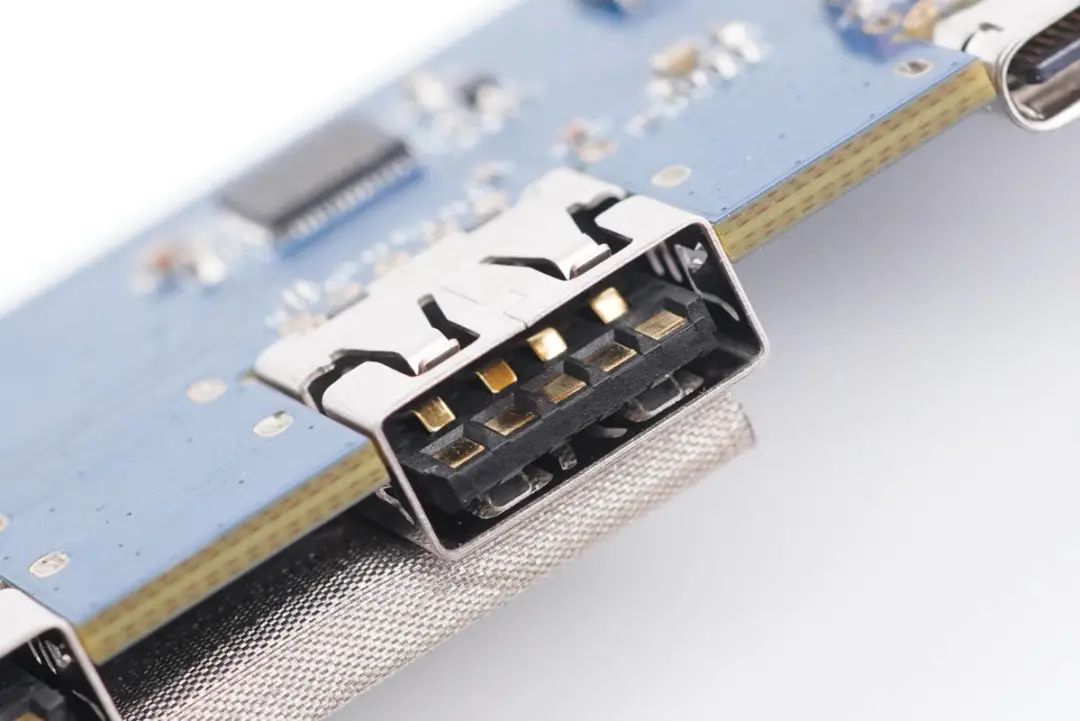

USB-A 3.2 Gen2接口母座特写，沉板过孔焊接。

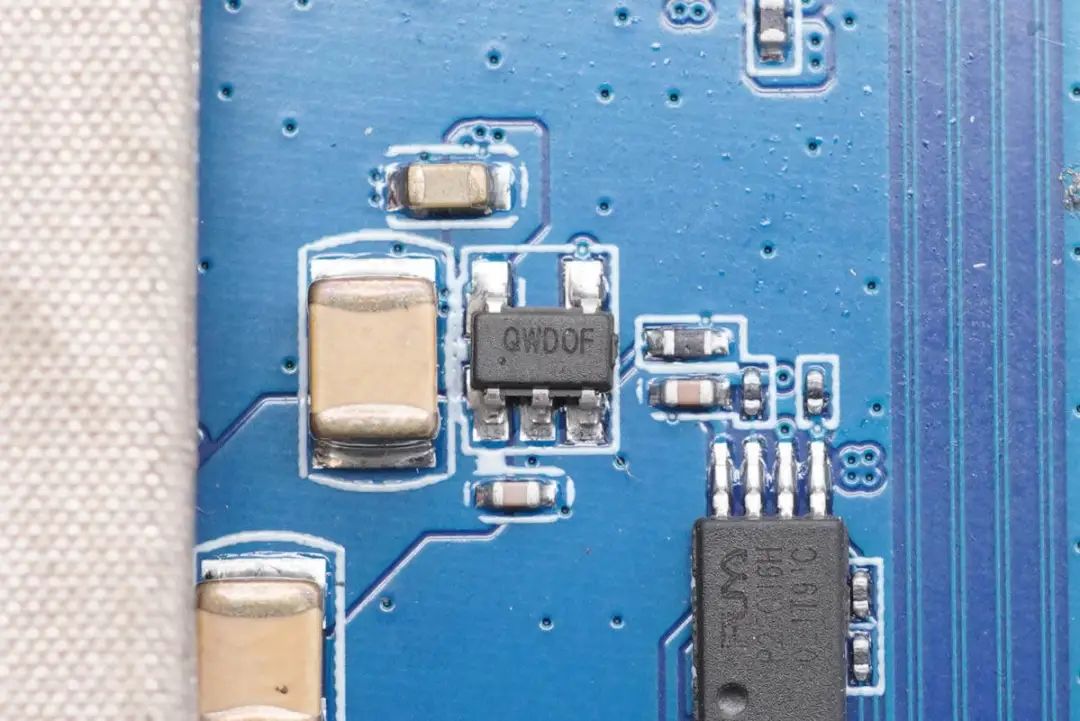

绿联扩展坞在USB-A接口处使用了矽力杰的过流保护芯片，丝印QW，实际型号为SY6280A，是一颗超低内阻的负载开关，支持可编程的电流限制。SY6282内置低导阻保护管，支持2A负载电流。用于USB-A口的过流保护功能，防止因设备电流需求过大，影响扩展坞正常运行。





用于USB-A口供电滤波的1210封装MLCC特写。

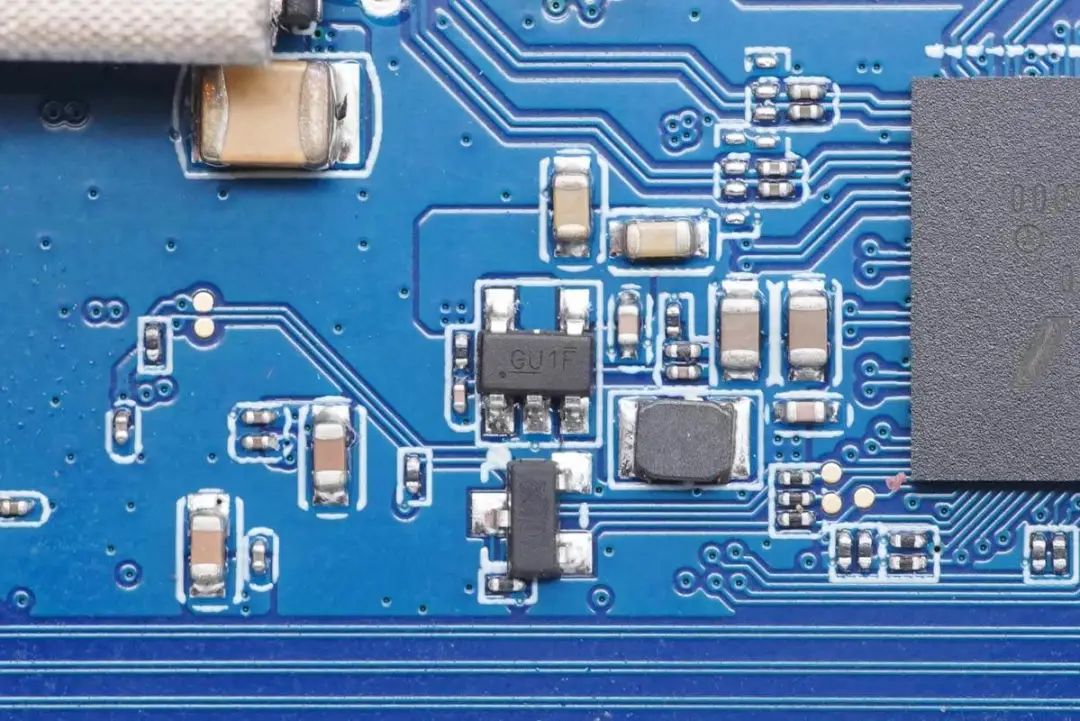

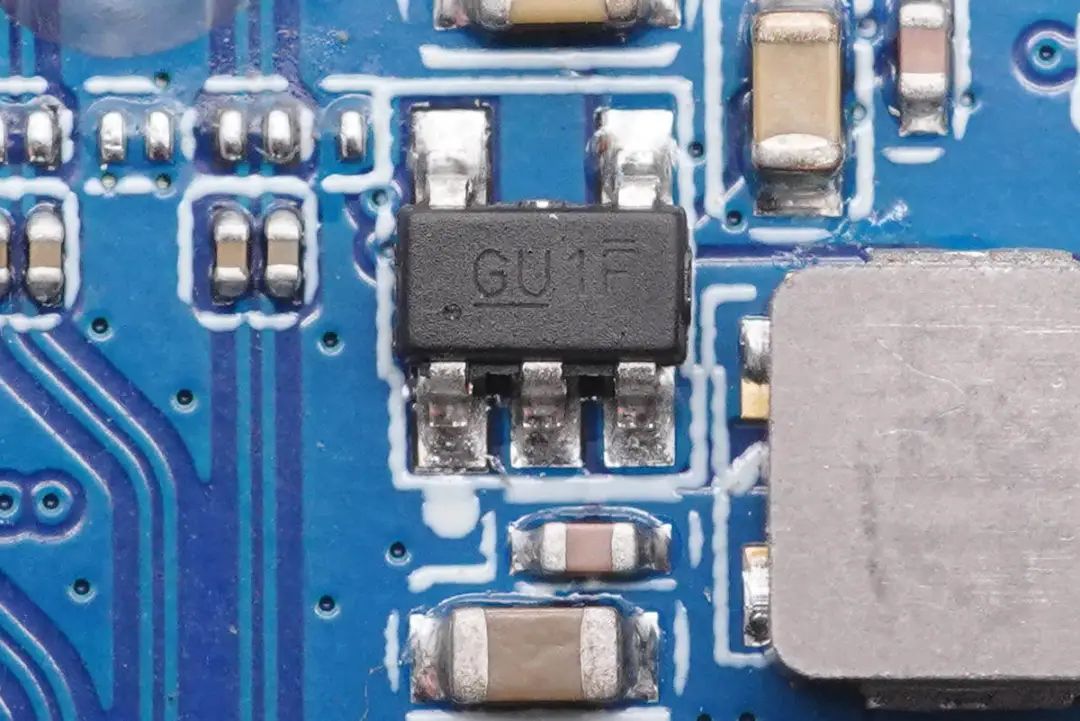

输入端一颗同步降压转换器，丝印GU，来自LEADCHIP岭芯微，型号为LC2201，支持5.5V输入电压，输出电压可由分压电阻配置，开关频率为2MHz，支持关断和过热保护。

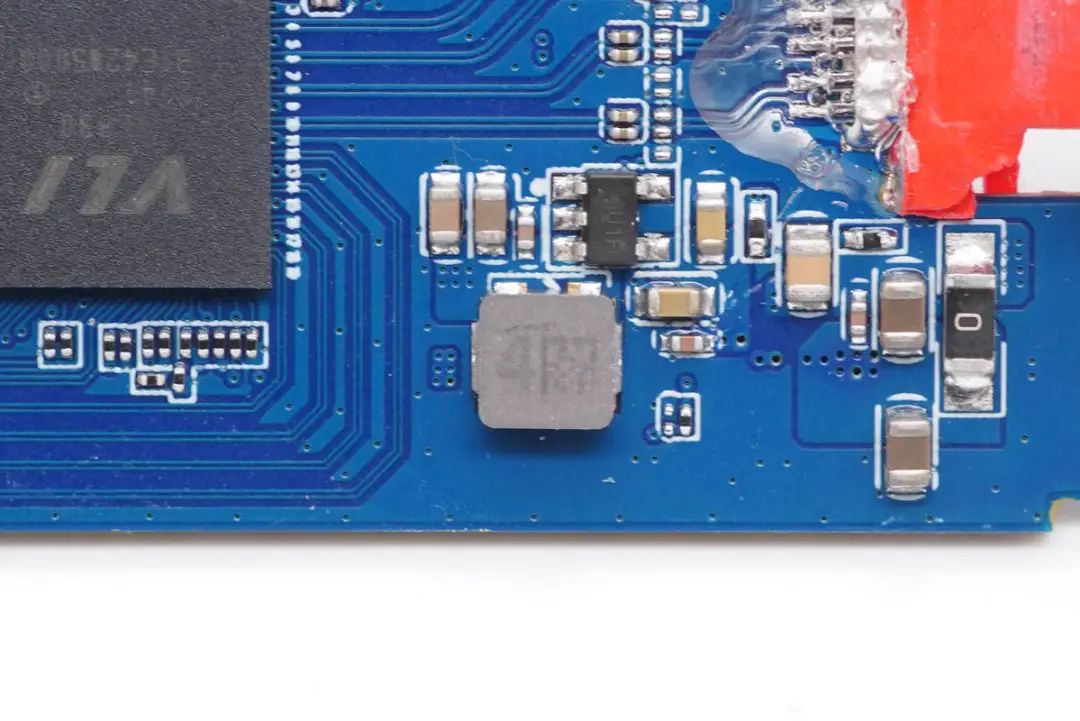

4.7μH合金降压电感特写。

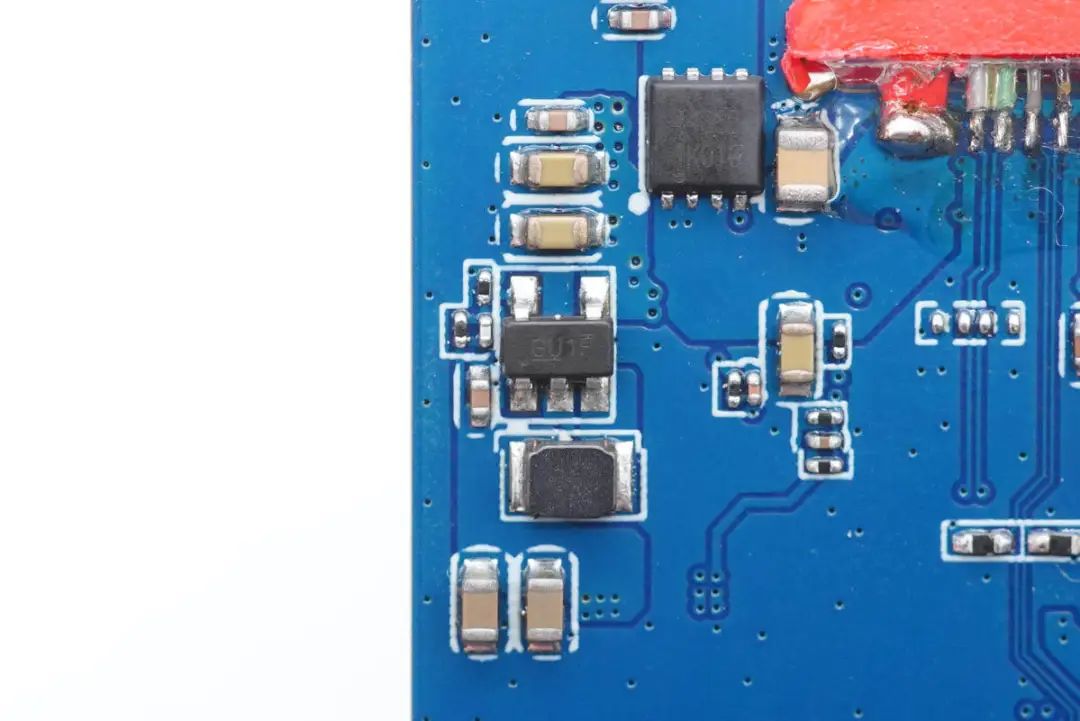

另外一颗同步降压转换器，岭芯微 LC2201，为VL830提供供电。





三颗同步降压转换器均为岭芯微LC2201，用于VL830内部3.3V、1.05V和0.9V三路供电。

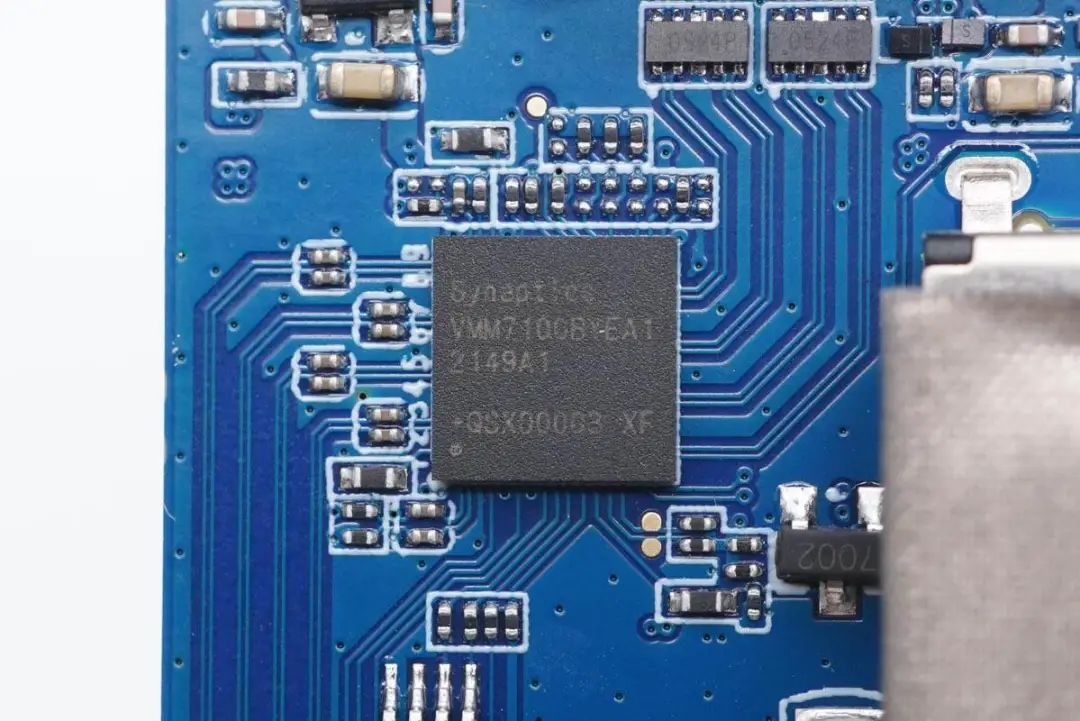

DP转HDMI转换芯片来自新思，VMM7100，将VL830输出的DP信号转换成HDMI视频信号输出，支持8K60Hz或4K120Hz。

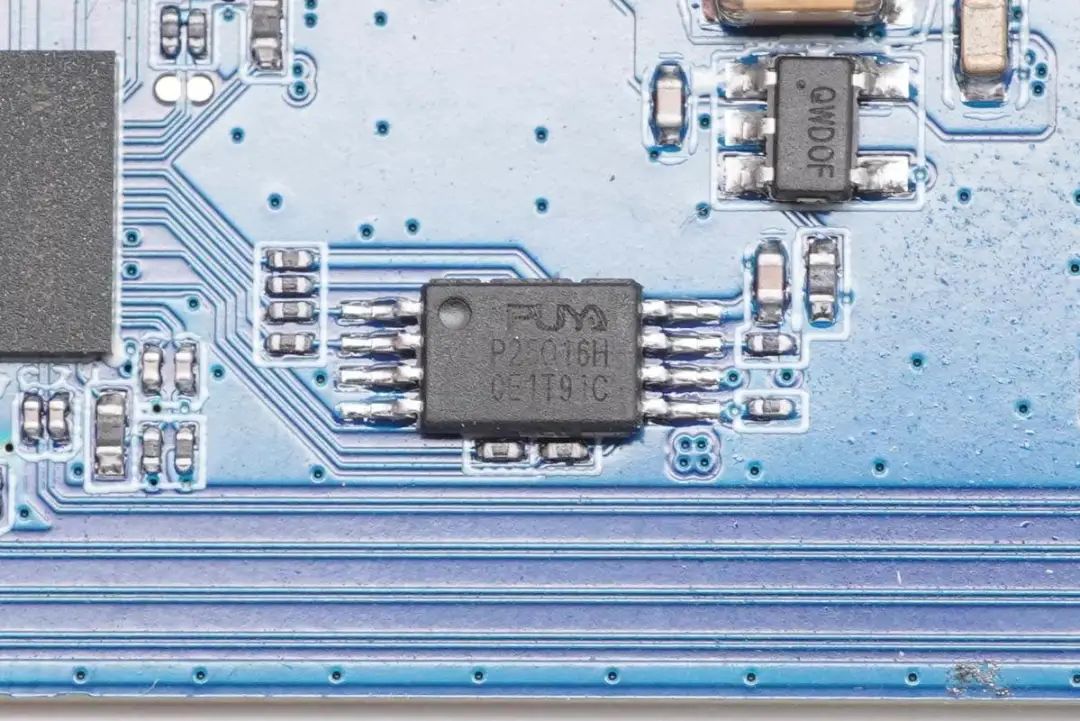

VMM7100外置的一颗存储器，用于存储配置信息，来自普冉，P25Q16H。

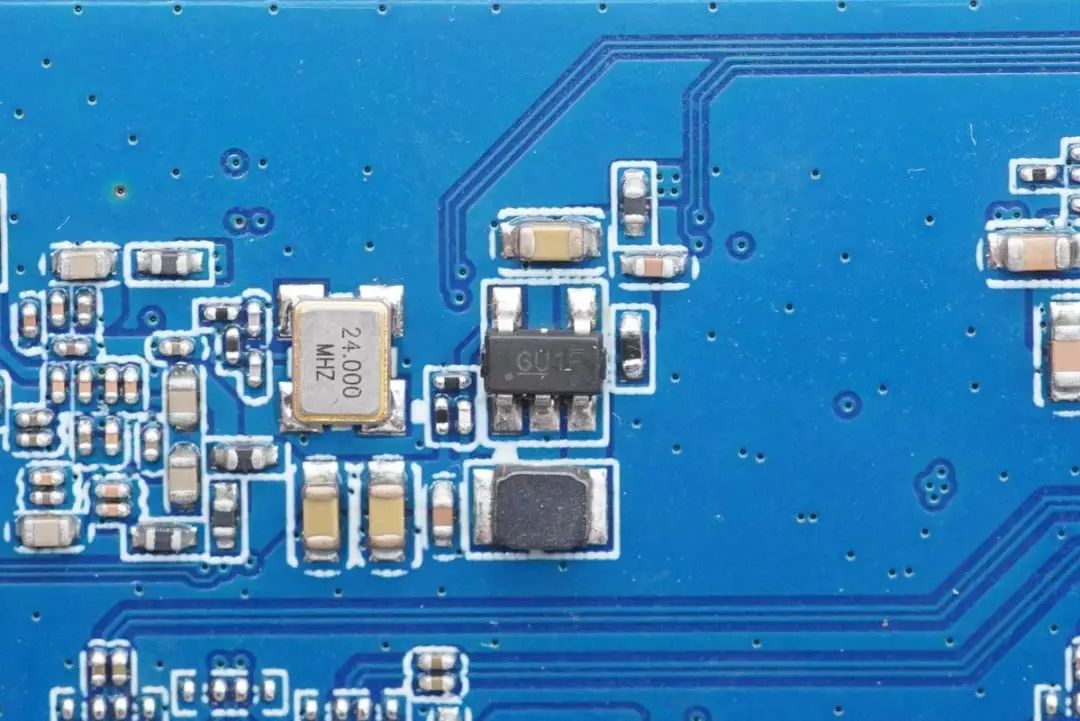

为VMM7100视频转换芯片供电的降压芯片，岭芯微LC2201。

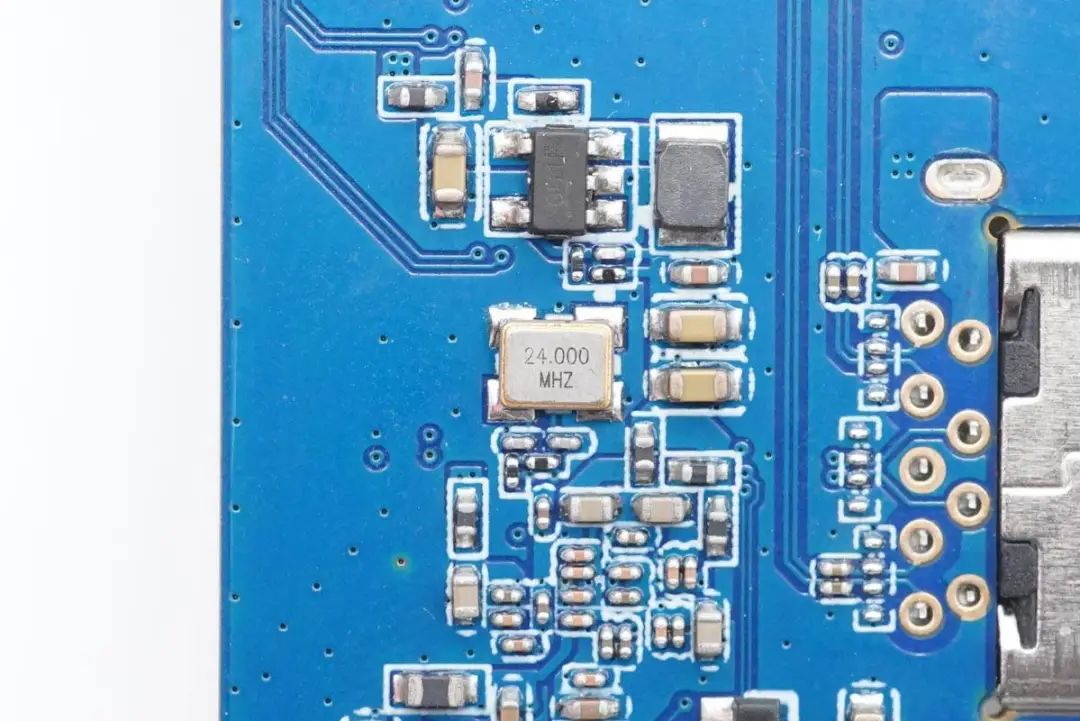

VMM7100外置24.000MHz时钟晶振。

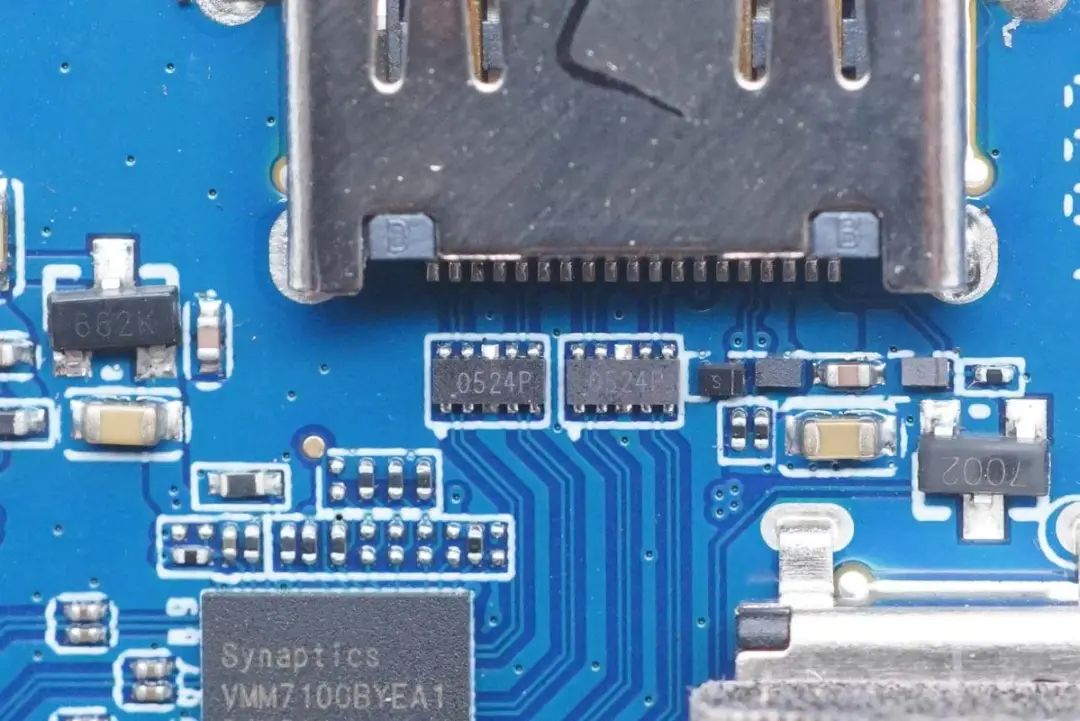

用于HDMI接口静电保护的TVS二极管特写，防止静电进入损坏芯片。

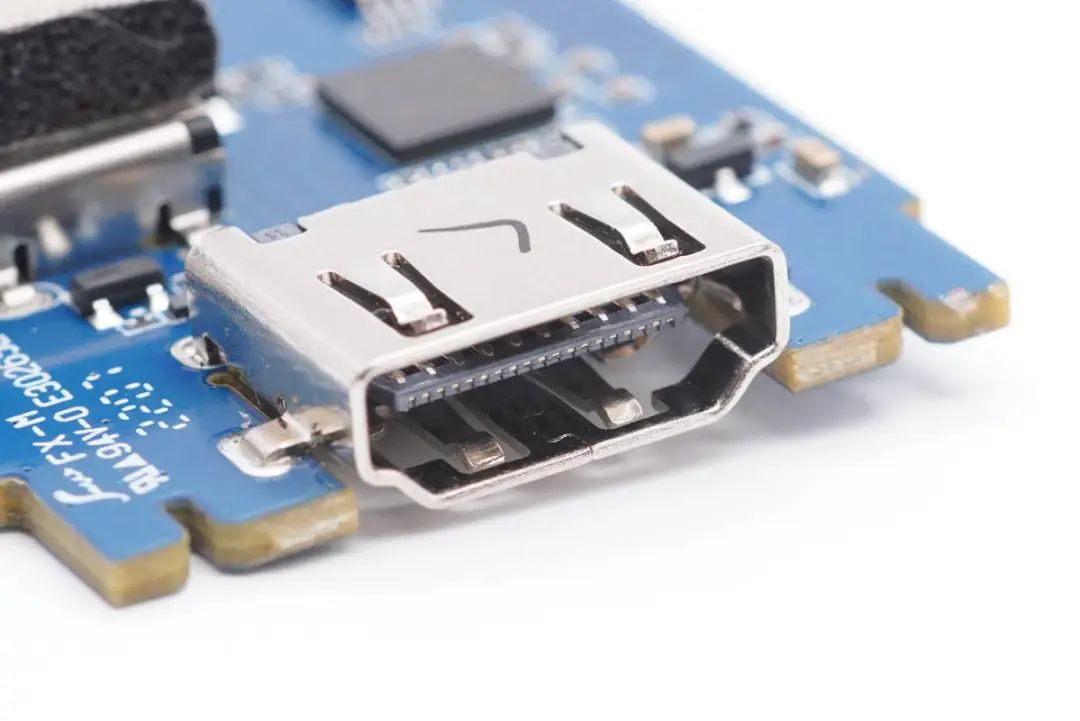

HDMI接口特写，固定脚过孔焊接。

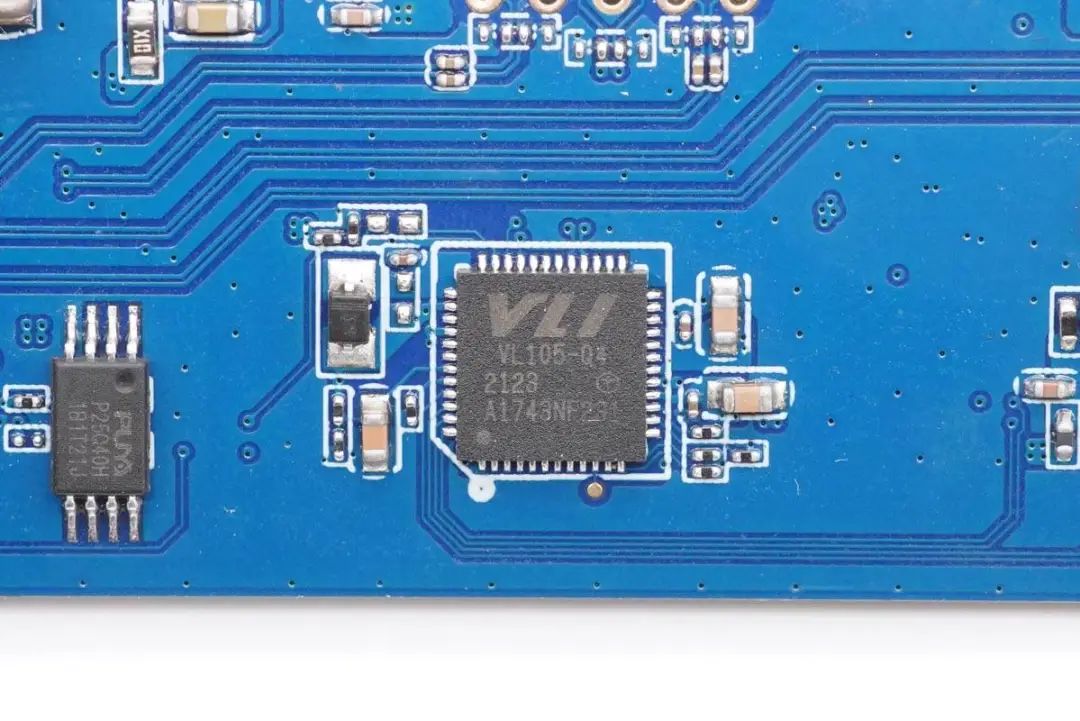

威锋电子VL105 DisplayPort替代模式USB PD控制芯片，同时整合一个上行USB Type-C口与两个下行USB Type-C口。两个下行埠皆支持装置充电与耳机使用，实现任意插拔（盲插）功能，符合用户使用习惯，完整延续VL103既有特色及功能，更大幅降低PCB尺寸，装置设计因此有更多变化。

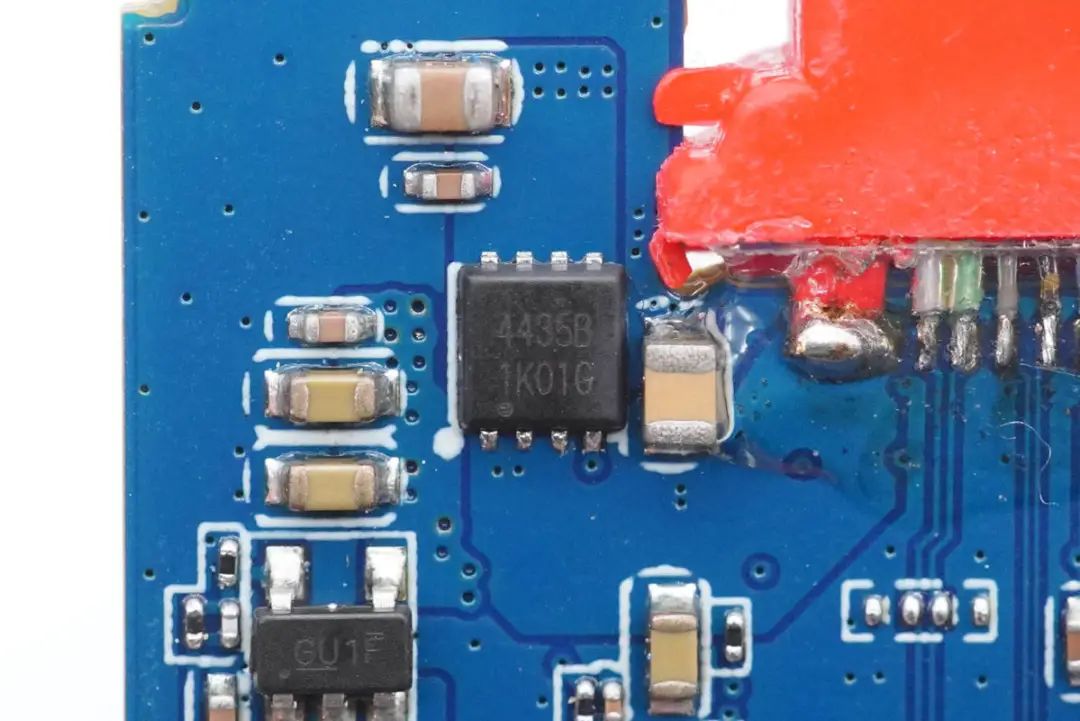

用于输入供电控制的4435B PMOS管。





全部拆解完毕，来张全家福。



充电头网拆解总结



绿联推出的这款USB4扩展坞采用同轴线缆，支持40Gbps高速数据传输，并支持两个USB-C和两个USB-A接口，方便连接存储设备和外接键盘鼠标等，方便笔记本用户使用。同时，扩展坞支持8K视频输出，满足笔记本用户的外接屏幕使用需求。



充电头网获悉，绿联在这款扩展坞中使用了6层PCB，保证高速信号完整性，内置威锋电子VL830 USB4接口转换器，支持DP视频输出和4个USB 3.2接口，扩展坞内置新思VMM7100转换芯片，转换为8K HDMI视频输出，满足电视机等外接显示设备应用。USB-C接口采用威锋VL162复用器实现正反面盲插，方便使用。



对于USB-A接口，扩展坞内置矽力杰SY6280A过流保护芯片，进行过流保护，防止接入过大负载的设备，影响扩展坞正常运行。扩展坞内部接口均为沉板焊接，有效降低机身厚度，便于携带。接口贴有导电布与外壳接地，使用铝合金外壳具有很好的散热性能，并具有很高的机械强度，是一款经久耐用的扩展坞。
