ADC128S102-SEP 是耐辐射、八通道、50kSPS 至 1MSPS、12 位模数转换器 (ADC)

产品详情

描述：

ADC128S102-SEP 是一款低功耗、八通道、CMOS、12 位模数转换器 (ADC)，专用于 50 kSPS 至 1 MSPS 的转换吞吐率。 该A8439EEJTR-T转换器基于具有内部采样保持电路的逐次逼近寄存器 (SAR) 架构。 该器件可配置为在输入 IN0 至 IN7 处接受多达 8 个输入信号。

输出串行数据为直接二进制，兼容多种标准，如 SPI、QSPI、MICROWIRE 和许多常见的 DSP 串行接口。

ADC128S102-SEP 可以使用独立的模拟和数字电源供电。 模拟电源 (VA) 的范围为 2.7 V 至 5.25 V，数字电源 (VD) 的范围为 2.7 V 至 VA。 使用 3V 或 5V 电源的正常功耗分别为 2.3 mW 和 10.7 mW。 断电功能可将使用 3V 电源的功耗降低至 16.5 μW，使用 5 V 电源可将功耗降低至 30 μW。

特性：

●耐辐射：

○单事件闩锁 (SEL) 免疫高达 125°C 时的 LET = 43 MeV-cm2/mg

○单事件功能中断 (SEFI) 特性高达 LET = 43 MeV-cm2/mg

○总电离剂量 (TID) RLAT/RHA 高达 30 krad(Si)

●太空增强塑料（太空EP）：

○符合 ASTM E595 除气规范

○供应商项目图 (VID) V62/22608

○军用温度范围：–55°C 至 125°C

○一个制造、组装和测试场地

○金键合线，NiPdAu 引线表面处理

○晶圆批次可追溯性

○延长产品生命周期

○延长产品变更通知

●供应范围广：

○VA：2.7V 至 5.25V

○VD：2.7V 至 VA

●SPI?-、QSPI?-、MICROWIRE-、DSP 兼容

●转换率：50 kSPS 至 1 MSPS

●DNL：+1.8 LSB 至 -0.99 LSB（最大值）

●INL：+1.6 至 -1.6 LSB（最大值）

●能量消耗：

○3V 电源：2.7 mW（典型值）

○5V 电源：11mW（典型值）

应用：

●卫星电力系统（EPS）

●命令和数据处理 (C&DH)

●光学成像有效载荷

●电压、电流和温度监控

●加速器

参数：

分辨率（位）：12

输入通道数：8

采样率（最大）（kSPS）：1000

接口类型：Microwire (Serial I/O), SPI

架构：SAR

输入类型：单端

多路配置：多路复用

评价：空间

参考方式：供应

输入范围（最大）（V）：5.25

输入范围（最小值）（V）：0

工作温度范围（℃）：-55 to 125

功耗（Typ）（mW）：2.3

模拟电压 AVDD (Min) (V)：2.7

信噪比 (dB)：73

模拟电压 AVDD (Max) (V)：5.25

INL (最大) (+/-LSB)：1

数字电源 (Min) (V)：2.7

数字电源（最大）（V）：5.25

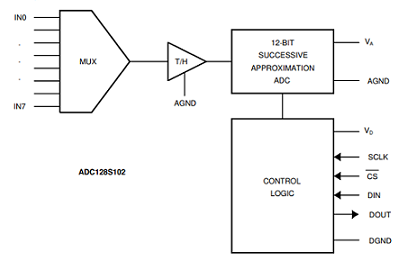

◆ADC128S102-SEP 框图

◆ADC128S102-SEP 功能框图

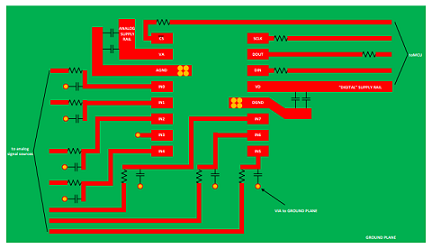

◆ADC128S102-SEP 布局示例
