杰华特带来多款串联锂电池保护方案助力储能电源应用

分享至

深圳市芯晶图电子技术有限公司杭州办潘

锂电池具有电压平台高，能量密度大，寿命长的突出优势，一经诞生就被手机，笔记本电脑等随身设备广泛应用。多串锂电池组能够输出更大的功率，被人们用于移动电源及储能用途，轻便小巧，满足不同场合的应用需求。

而使用锂电池，就离不开电池组上的保护板了。保护板是由保护芯片和MOS管组成，实时的检测电池端电压和电流，在出现电池过压、欠压或者过流时，保护芯片控制MOS管，及时断开电池与电路的连接，防止电池在异常情况下出现危险。

杰华特针对多串电池应用，推出了一系列多串锂电保护芯片，分别为支持3-5串电池的JW3312保护芯片，支持3串电池的JW3313电池保护芯片，支持5-7串的JW3317电池保护芯片，具有数字接口，支持4-10串电池监控的JW3370电池保护芯片以及支持2-5串的二次侧电池保护芯片JW3410。

首先介绍的是杰华特JW3312。

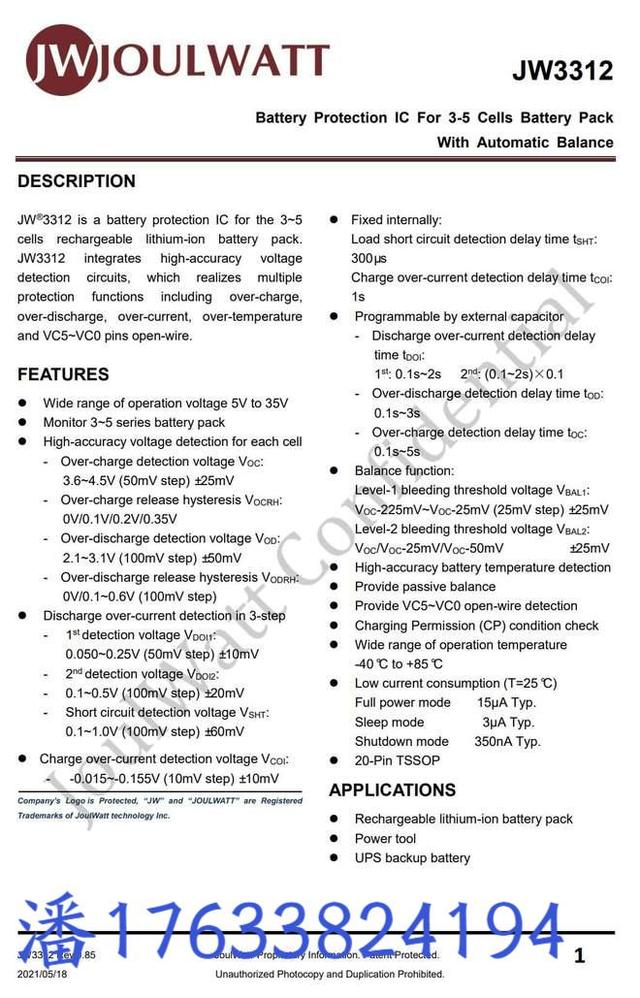

JW3312是一颗支持3，4，5串锂电池的保护芯片，内部集成高精度电压检测电路，支持过充、过放、过流、过热以及电池断线保护。JW3312支持锂电池和磷酸铁锂电池，具有25mV过充电压检测精度，50mV过放检测精度，内置电池均衡功能，具有3μA待机功耗。JW3312提供TSSOP20封装，适用于可充电锂电池组，电动工具和UPS备份电池组。

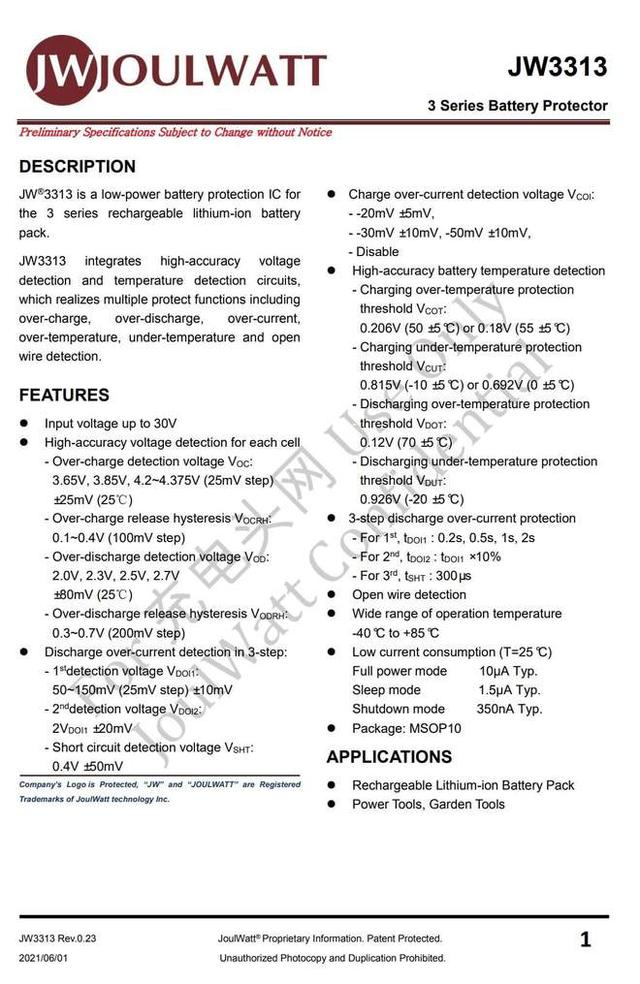

JW3313是一颗支持3串锂电池的保护芯片，芯片支持电池过充、过放、过电流、电池温度以及开路检测。JW3313支持磷酸铁锂和锂电池应用，具备25mV过充检测精度和80mV过放检测精度，具备三阶段过电流保护，内置高精度电池温度检测，支持电池过热和过冷保护，具备1.5μA待机功耗。JW3313采用MSOP10封装，支持可充电锂电池组，电动工具等应用。

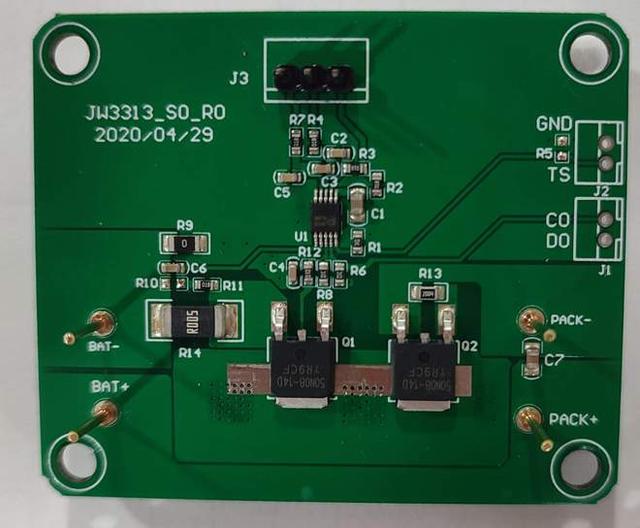

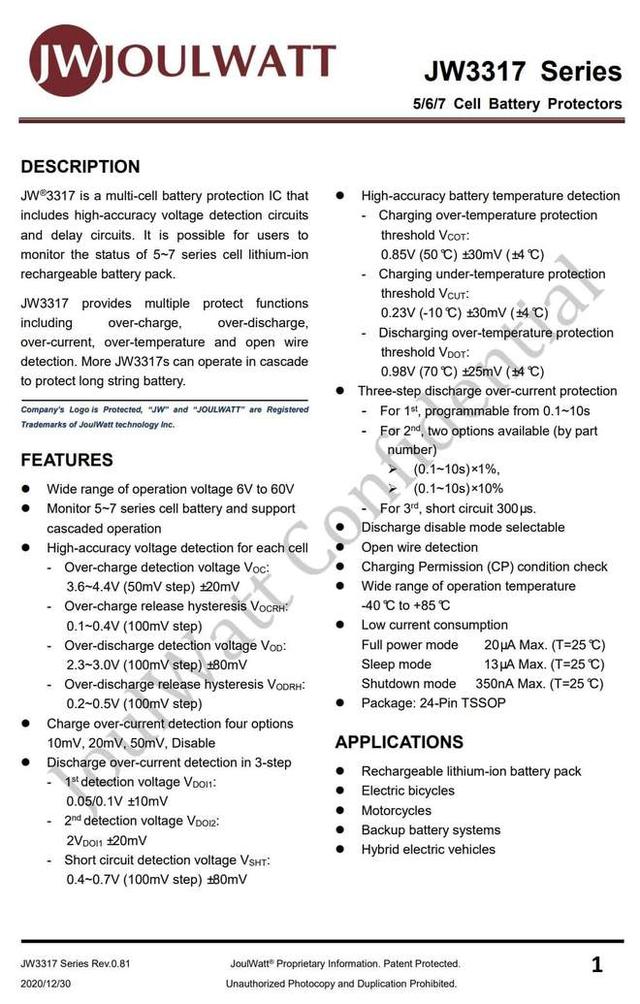

JW3317是一颗支持5，6，7串锂电池的保护芯片，支持级联应用，满足14串电池保护功能。芯片内置完善的电池保护功能，具备20mV电池过充检测精度和80mV电池过放保护精度，支持四档充电过电流检测的选择，支持三级过放电流延时，具备高精度电池温度检测功能，防止电池在高低温下充电，并且防止电池放电过热。

JW3317采用TSSOP-24封装，支持可充电锂电池组应用，电动自行车应用，备份电池系统应用。级联多串可满足混合动力汽车应用。

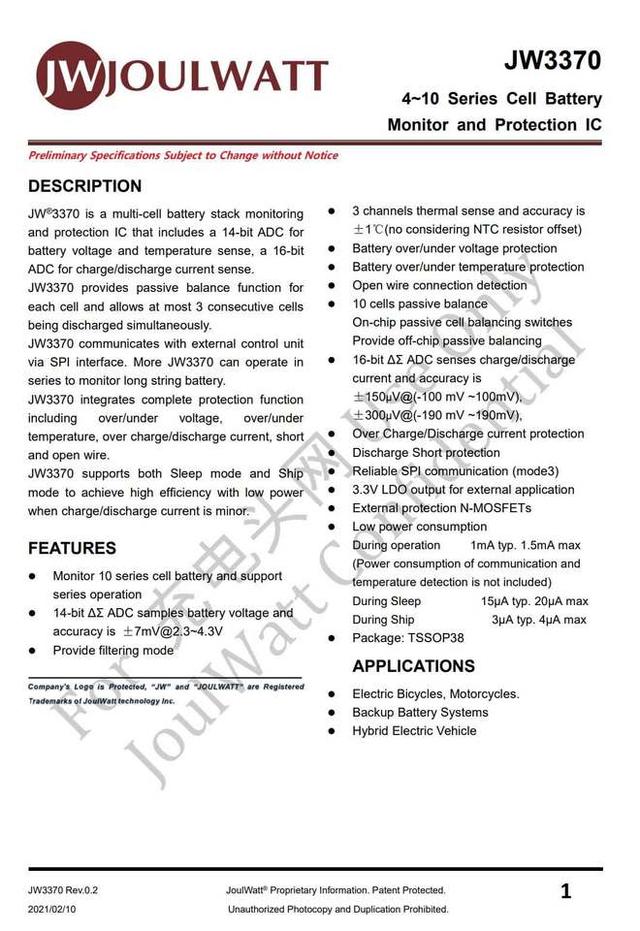

JW3370是一颗支持4-10串锂电池的保护芯片，内置14位ADC用于电池电压以及温度采集，16位ADC用于电池充放电电流采集。JW3370支持电池均衡功能，从而延长电池组的使用寿命。JW3370支持通过SPI总线与外部单片机通信，可检测串联电池组中的电池电压。

JW3370支持电池过充、过放、高低温，过电流以及单体开路保护，JW3370支持睡眠模式和运输模式降低电池组在库存及运输中的电量损耗。JW3370具备15μA睡眠电流和3μA运输电流，采用TSSOP38封装，支持电动自行车、备份电池应用以及混合动力汽车应用。

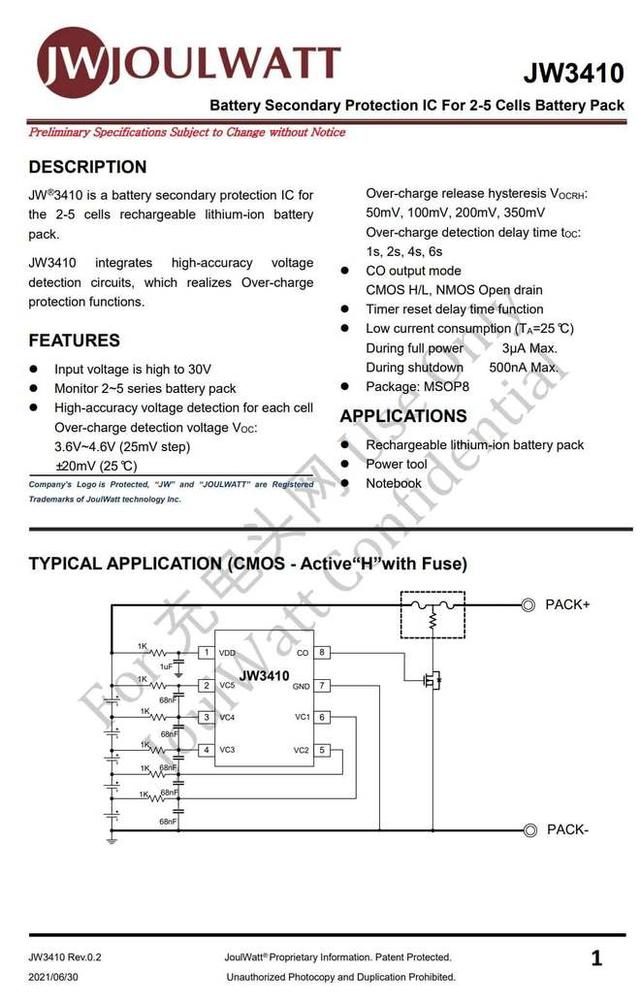

JW3410是一颗支持2到5串锂电池的二次保护芯片，内部集成高精度电压检测电路，用于锂电池过充保护。内置的高精度电压检测电路具有20mV精度，支持磷酸铁锂及锂电池过压保护，支持高压锂电池应用，具备不同的释放阈值和动作延时。

JW3410具有独立引脚用于过电压信号输出，芯片自动监测电池电压，当出现过充或者断线时，经过延时输出控制信号，可用于控制MOS管或三端保险丝，切断电路连接，保证电池安全。JW3410具有3μA功耗，采用MSOP8封装，适用于可充电锂电池组，电动工具及笔记本电脑电池电压监测。

充电头网总结

伴随着新能源技术的发展，锂电池作为优秀的能量载体，在多种应用场合中得到了非常广泛的应用。锂电池保护板作为锂电池安全应用的搭档，从传统的过充过放过流保护，演进到支持更高的精度，支持电池均衡功能，为电池提供了全面的保护功能。

杰华特针对户外电源电源以及锂电池储能应用推出的保护芯片，具有高精度过充保护功能，同时支持级联操作，可满足更高电压的应用。JW3370支持数字接口通讯，可输出电池电压信息，满足多串电池组中读取单体电压的需求，充分了解电池状态。
