BUCK-BOOST负电压产生原理

在电路系统中，负电压的应用远没有正电压多，因此是很多人忽略的一个电源架构，很多同学经常就会问，怎么产生负电压？

BUCK-BOOST是一种经典的负电源架构，属于斩波器的一种，广泛应用在OLED驱动、音频等领域，其基本架构见下图，与BUCK、BOOST一样，BUCK-BOOST也是由基本的开关、二极管和电感组成。

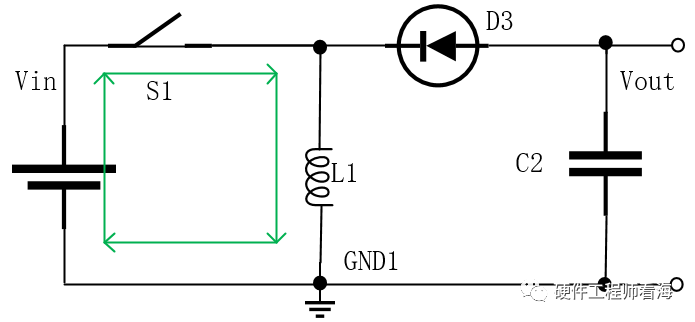

BUCK-BOOST工作流程也分为开关断开和导通两个过程，开关的周期为T，占空比为D，当开关闭合导通时，电源对储能电感充电：

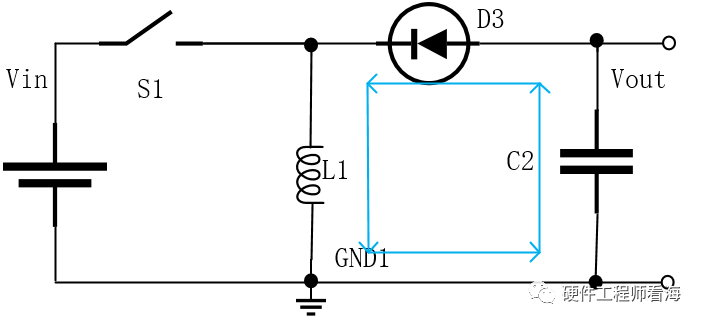

当开关断开时，电感通过二极管向负载放电（要注意电流方向）.

根据伏秒平衡原理，开关在断开时和导通时，电感储存的能量是相等的：

整理公式可以得到输入输出之间的关系：

占空比D是小于1的系数，因此0<1-D<1，因此BUCK-BOOST是升降压型斩波电源:|Vout|>Vin；Vout<0。

以上就是BUCK-BOOST负电压电源基本原理介绍。后面会讲解如何对电感进行选型。
