TPS3760-Q1是具有感应、超低 IQ 和延迟的汽车 65V 过压或欠压监控器

产品详情

描述：

TPS3760-Q1 是一款 65V 输入AQZ404电压检测器，具有 1μA I DD和 1% 的准确度以及快速检测时间。该器件可直接连接到 12 V / 24 V 汽车电池系统，用于持续监控过 (OV) 或欠 (UV) 电压条件；凭借其内部电阻分压器，它提供了最小的总解决方案尺寸。宽滞后电压选项可用于忽略冷车发动、启停和各种汽车电池电压瞬变。SENSE 引脚上的内置迟滞可防止在监控电源电压轨时出现错误的复位信号。

独立的 VDD 和 SENSE 引脚允许高可靠性汽车系统寻求冗余，并且 SENSE 可以监控比 VDD 更高和更低的电压。SENSE 引脚的高阻抗输入支持可选使用外部电阻器。CTS 和 CTR 引脚允许在 RESET 信号的上升沿和下降沿调整延迟。此外，CTS 通过忽略受监控电压轨上的电压毛刺，起到去抖器的作用；CTR 作为手动复位 ( MR ) 运行，可用于强制系统复位。

TPS3760 采用 4.1-mm×1.9-mm SOT 14 引脚封装。TPS3760 在 –40°C 至 +125°CT A范围内工作。

特性：

●AEC-Q100 符合以下结果：

○器件温度等级 1：–40°C 至 +125°C 环境工作温度 T A

○器件 HBM ESD 分类级别 2

○器件 CDM ESD 分类等级 C7B

●功能安全能力

○可用于帮助功能安全系统设计的文档

●宽电源电压范围：2.7 V 至 65 V

●SENSE 和 RESET 引脚为 65 V 分级

●低静态电流：1 μA（典型值）

●灵活的宽电压阈值选项 表 12-1

○2.7 V 至 36 V（1.5% 最大精度）

○800 mV 选项（1% 最大精度）

●内置迟滞 (V HYS )

○百分比选项：2% 到 13%（1% 步长）

○固定选项：V TH < 8 V = 0.5 V、1 V、1.5 V、2 V、2.5 V

●可编程复位时间延迟

○10 nF = 12.8 毫秒，10 μF = 12.8 秒

●可编程感测时间延迟

○10 nF = 1.28 毫秒，10 μF = 1.28 秒

●手动复位 ( MR ) 功能

●输出复位锁存功能

●输出拓扑：开漏或推挽

应用：

●远程信息处理控制单元

●紧急呼叫系统

●音频放大器

●主机和集群

●传感器融合和摄像头

●车身控制模块

参数：

监控的耗材数量：1

阈值电压 1 (Typ) (V)：0.8

特征：互补输出, 检测延时, 手动复位, 仅过压监控, 复位延时, 独立 VDD 和检测, 仅欠压监控, 宽输入电压

重置阈值准确度 (%)：1

输出驱动器类型/复位输出：高电平有效，低电平有效，开漏，推挽

时间延迟（毫秒）：可编程的

TI 功能安全类别：功能安全能力

看门狗定时器 WDI（秒）：没有任何

工作温度范围（℃）：-40 到 125

◆TPS3760-Q1 典型应用电路

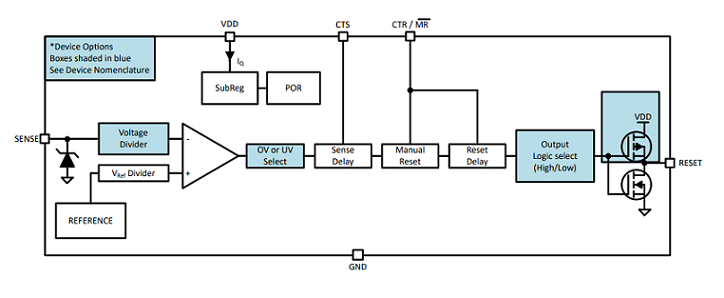

◆TPS3760-Q1 功能框图
