【半导光电】光模块是什么

封装类型

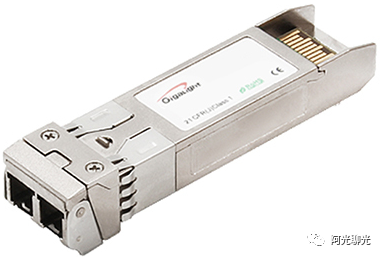

SFP/eSFP光模块

基本解释

SFP（Small Form-factor Pluggable）光模块：小型可插拔。SFP光模块支持LC光纤连接器。

‍eSFP（Enhanced Small Form-factor Pluggable）光模块：增强型SFP，指的是带电压、温度、偏置电流、发送光功率、接收光功率监控功能的SFP，当前所有的SFP都带，所以也就把eSFP都统一叫SFP了

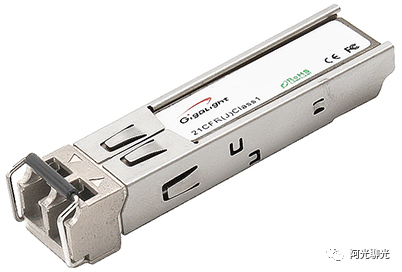

外观图

封装类型

SFP+光模块

基本解释

SFP+（Small Form-factor Pluggable Plus）光模块：指速率提升的SFP模块，因为速率提升，所以对EMI敏感，壳子上面的裙片做的多了，配对的笼子也相对缩紧了。

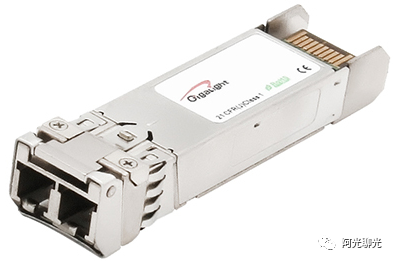

外观图

封装类型

XFP

基本解释

XFP（10 Gigabit Small Form Factor Pluggable）是一种可热插拔的，独立于通信协议的光学收发器，通常工作波长是 850nm, 1310nm 或1550nm，用于10G bps的SONET/SDH，光纤通道，gigabit Ethernet，10 gigabit Ethernet和其他应用中，也包括 DWDM 链路。XFP包含类似于 SFF-8472 的数字诊断模块，但是进行了扩展，提供了健壮的管理工具。

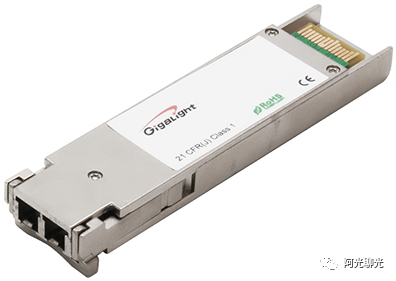

外观图

封装类型

SFP28光模块

基本解释

SFP28（Small Form-factor Pluggable 28）光模块：接口封装大小与SFP+相同，支持速率为25G的SFP28光模块和10G的SFP+光模块。

外观图

封装类型

QSFP+光模块

基本解释

QSFP+（Quad Small Form-factor Pluggable）光模块：四通道小型可热插拔光模块。QSFP+光模块支持MPO光纤连接器，相比SFP+光模块尺寸更大。

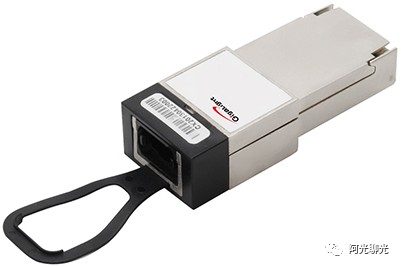

外观图

封装类型

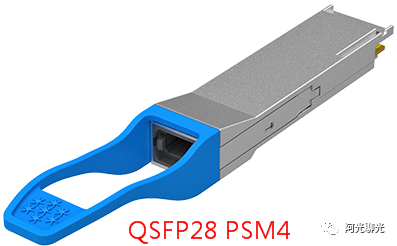

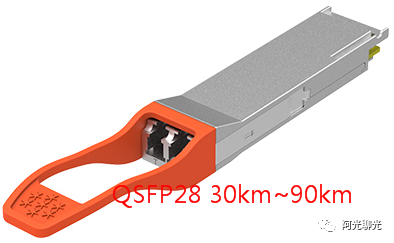

QSFP28光模块

基本解释

“QSFP”是指光模块的封装类型。“28”是指每个通道的最大传输速率为28Gbps。“SR”是指Short Range短距离（最远100m），“LR”是指Long Range长距离（最长20km），ER”是指Extended Range扩展距离（最长40km）以及“ZR”是指Ze Best Range最长距离（最长80km）。“4”是指光模块具有4个通道。

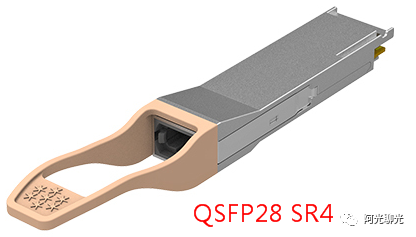

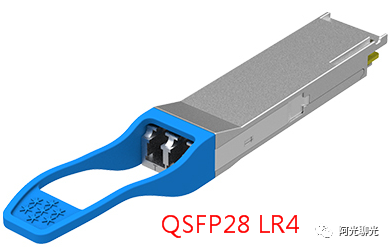

外观图

封装类型

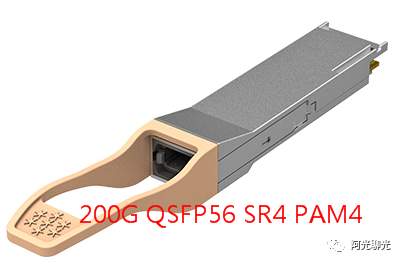

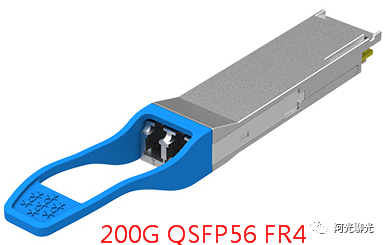

QSFP56光模块

基本解释

200G QSFP56运用了主流数字信号处理器（DSP），采用可热插拔的QSFP56封装，有4个相互独立的发射和接收光信号通道，每条通道的传输速率分别为53G。面对云数据中心严峻挑战，以灵活扩展的规模和低成本实现更高效的光互连。

外观图

封装类型

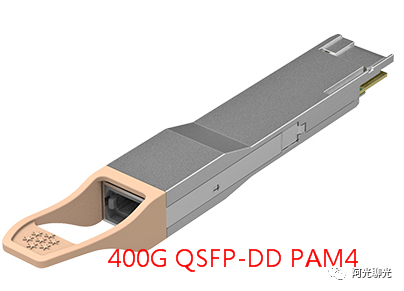

QSFP-DD光模块

基本解释

QSFP-DD（(Quad Small Form Factor Pluggable-Double Density)）光模块：双密度四通道小型可插拔封装光模块，是QSFP-DD MSA小组定义的一种高速可插拔模块。

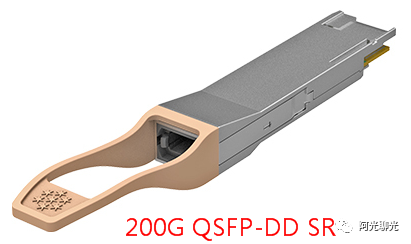

外观图

封装类型

CXP光模块

基本解释

CXP（120 Gb/s eXtended-capability Form Factor Pluggable Module）光模块：是一种可热插拔的高密并行光模块标准，在发送和接收（Tx/Rx）方向各提供12个通道，仅适用于短距离多模链路。

外观图

封装类型

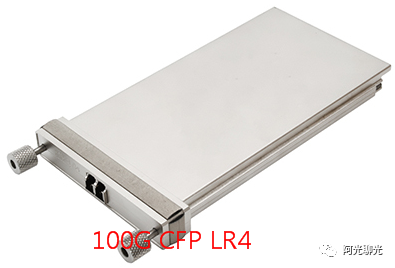

CFP光模块

基本解释

CFP（Centum Form-factor Pluggable）光模块：长×宽×高尺寸定义为144.75mm×82mm×13.6mm，是一种高速的可以热插拔的支持数据通信和电信传输两大应用的新型光模块标准。

外观图

封装类型

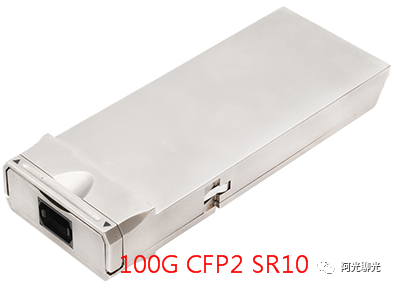

CFP2光模块

基本解释

CFP2光模块符合CFP2 MSA、ITU-T G.959.1 2012和IEEE802.3ba标准，总传输速率可达到112Gbps。具有功耗低，速率高等特性，兼容以太网和OTU4应用。多模光模块采用10个11.18Gbps通道VCSEL激光器阵列光发射器和10个PIN光探测器阵列接收器，采用OM3多模光纤传输距离可达300M，采用OM4多模光纤传输距离可达400M。单模光模块采用4个LAN-WDM通道（EML激光器阵列）光信号，并将多路复用为112Gbps，通过SMF从发射器输出。接收器接受112Gbps的光信号输入，并将其分解为4个LAN-CWDM 28Gbps通道，由PIN光探测器接收，传输距离可达40KM，在交换机，路由器，数据中心等各种以太网设备中有着广泛应用。

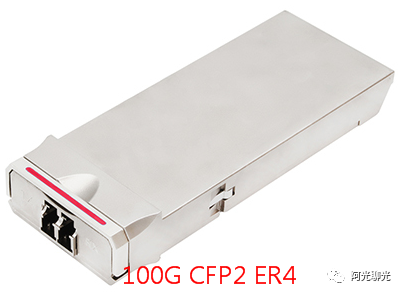

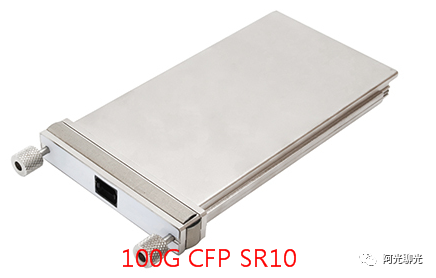

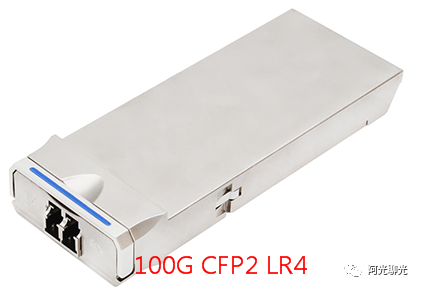

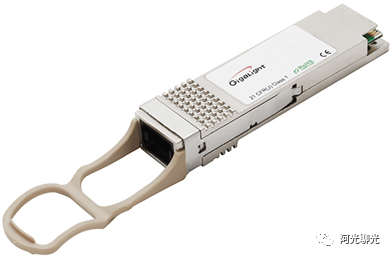

外观图
