低功耗触摸芯片GTX314L，十四通道门锁专用芯片

近年来，随着芯片的高速发展与应用，智能家居的普及各种各样形式的触摸按键已经出现在我们日常家用电器中，如智能门锁、电磁炉、油烟机按键的出现更加丰富了触摸芯片的应用。

目前运用的触摸芯片主要有两种，一种是电阻式，另一种是电容式。因电容式可靠性更高而得到更加广泛的应用。目前应用触摸芯片的产品，单点触摸式是最为常见也是应用最为广泛的方式。

目前智能门锁行业解决方案整体实现功能功耗较高，常见方案以MCU轮询式开启读卡模块、屏蔽触摸按键，MCU高频率工作导致产品使用寿命大大减少，

由工采网代理的韩国绿芯电容式触摸芯片GTX314L；超低功耗高性价比解决方案，GTX314L芯片采用自动寻卡，探卡前自动屏蔽触摸芯片功能，全程无须MCU干预，MCU仅仅需判断IRQ做出对应操作即可，新的实现方式，将智能门锁整体待机功耗降到10uA以下，重新定义低功耗。

GTX314L具有内部上电复位和外部复位功能。内部复位操作为用于首次上电复位，外部复位由NRST引脚完成。NRST引脚的低脉冲信号用于系统的突然复位，这是密集复位所需要的。当不使用外部复位时，不需要外部复位组件。

GTX314L提供了中断（INT）功能，以减少MCU和INT将指示一个时间点，输出状态寄存器在地址02h和03hMCU需要读取它。INT引脚有一个开放漏NMOS结构，因此有一对kΩ必须有上拉电阻。

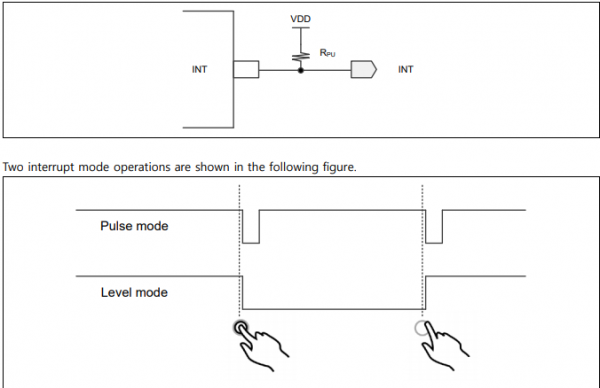

主动低模态的基本实现与两种中断模式操作如下图所示：

触摸检测采用SIN输入（SIN1～SIN14）和RIN输入，输入引脚连接到触摸感应垫，捕捉由直接触摸或接触引起的电容变化的方法。并且RIN输入为参考电容，连接电容和电阻进行补偿SIN输入和RIN输入的电容差。GTX314L比较SIN的每个电容当各SIN电容时，决定各通道的触摸检测输入增加。因此，为了正确比较SIN输入和RIN输入之间的电容，建议SIN输入与RIN输入的初始稳态电容相等。用户可以通过增加电容补偿SIN输入和RIN输入之间的初始稳态电容差RIN销。

GTX314L还具有各种智能传感功能，从错误或灵敏度来确定有效的触摸由各种环境噪音影响引起的问题。这些先进的传感方法将有助于在最坏的情况下，触键系统无故障。内部智能灵敏度调整算法，消除了系统噪声引起的灵敏度滚动，电路偏移和环境漂移。

SIN输入有一个用于ESD保护的内部串联电阻。额外的外部系列电阻对于防止辐射噪声或电涌脉冲引起的异常动作是有益的。
