支持I2S数字音频接口；音频功放芯片NTP8835C

韩国耐福数字功放系列其NTP8835C芯片采用I2S数字输入接口， 可用于音频应用场合，例如蓝牙／WIFI音箱、音响设备，投影仪、高清电视、会议系统等。通过I2S传输数字音频信号， 能够还原和输出高保真高质量的音频信号。

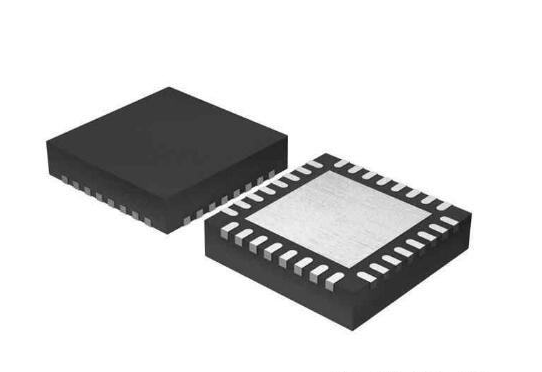

NTP8835C支持双路30W的输出功率，SAW QFN封装；集成先进的音频处理系统，如3D环绕立体声增强、音频信号混合、多达20波段的均衡器控制，动态范围控制和音量控制等功能，这些功能均可通过I2C通讯接口进行灵活配置。

输出工作在BTL（桥式推挽）模式，可以使喇叭负载的功率加倍，也无须大尺寸的输出隔直电容，可以大大节省空间和成本。还支持2．1模式有效地为4欧姆喇叭提供高达30W的功率。

NTP8835C接收采样频率从8kHz到192kHz的数字串行音频数据；提供2x30瓦的立体声模式与一个散热器；有一个混频器和双四轴滤波器，可用于实现基本的音频信号处理功能。

此外， 数字功放芯片－NTP8835C很好地抑制了开机／关机、上电／断电和静音时产生的Pop杂音，也可以实现打开关闭音乐时的渐入渐出音量控制。芯片还内置多种保护机制，包括过热保护、短路保护，过／欠压保护等来保证芯片和系统可靠稳定的运行。

数字功放芯片 － NTP8835C特性：

◆2 CH立体声（30W x 2 BTL ＠24V， 4Ω）

◆2．1CH （10W x 2 ＋ 30W ＠24V， 4Ω）

◆SDATA生成器（I2S输出）◆3D环绕

◆工作电源电压范围：5 V—28V

◆浮点运算◆议长补偿

◆25可编程双四方滤波器

◆通滤波器，高通滤波器◆参量均衡器◆响度控制

◆100dB动态范围◆2波段动态范围控制◆5波段图形均衡器

LR的GEQs设置为用户模式

◆保护电路：√OCP（过流保护）√OTP（过热保护）√UVP（电压保护）

◆效率高◆异步采样速率转换◆直流切断滤波器

优点：

1．具有很高的能量使用转换率，而且它的体积很小，具有很强的可靠性。d类功放的电池使用率可以达到90％以上，符合绿色环保的要求。

2．使用范围很广，其连接的负载阻抗最低值可以达到很低，另外不管负载阻抗值如何变化，其电池的转换率基本上可以说是不变

3．没有高频、中频、低频的相对变化，它的声音非常清晰，而且声像有很准确的定位。

4．非常适合产品的大批量生产。只要确保安装对元器件，就可以使产品具有的很好的一致性，而且生产的过程中不需要任何的调试，安全可靠。

5．可以直接实现群控、遥控、监测等功能，而不需要添加任何的装置。

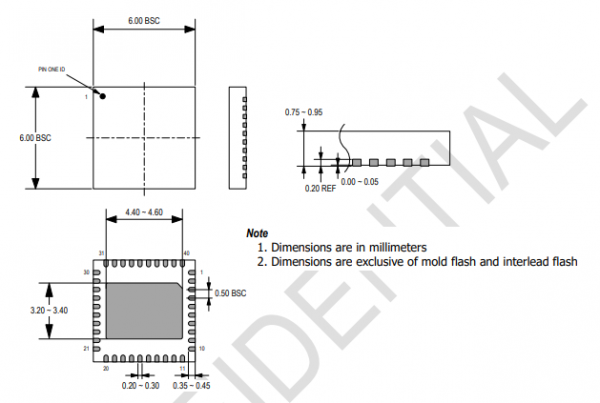

大纲和机械数据：
