第十二章 硬盘介绍和磁盘管理
本节所讲内容：
12.1 SAS-SATA-SSD-SCSI-IDE硬盘讲解
12.2 磁盘分区工具和挂载
12.3 实战扩展swap分区
12.1 SAS-SATA-SSD-SCSI-IDE硬盘讲解
12.1.1 常见磁盘类型
SAS硬盘
SATA硬盘
SSD硬盘

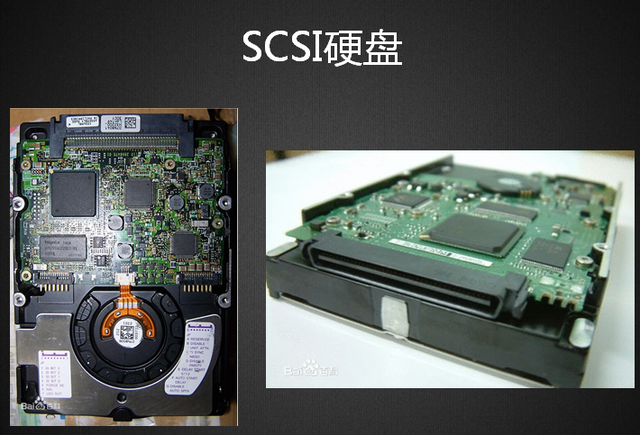

SCSI硬盘
IDE硬盘
你的服务器使用什么磁盘？
SAS硬盘：
SAS（串行连接SCSI接口）
SAS（Serial Attached SCSI），串行连接SCSI接口，串行连接小型计算机系统接口。
SAS是新一代的SCSI技术，和现在流行的Serial ATA(SATA)硬盘相同，都是采用串行技术以获得更高的传输速度，并通过缩短连结线改善内部空间等。
SAS的接口技术可以向下兼容SATA。（技术兼容但是磁盘接口未必一致）

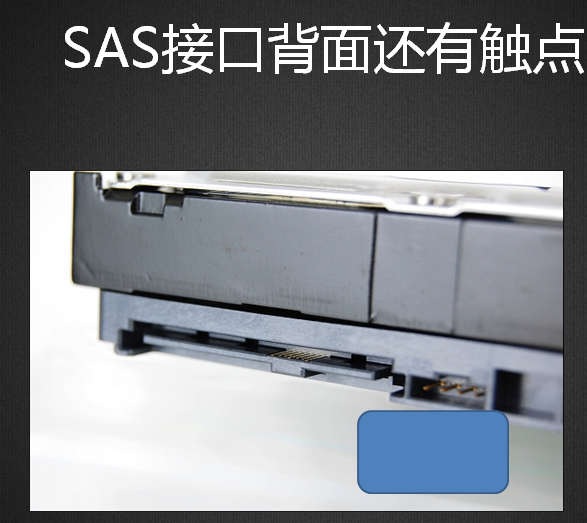

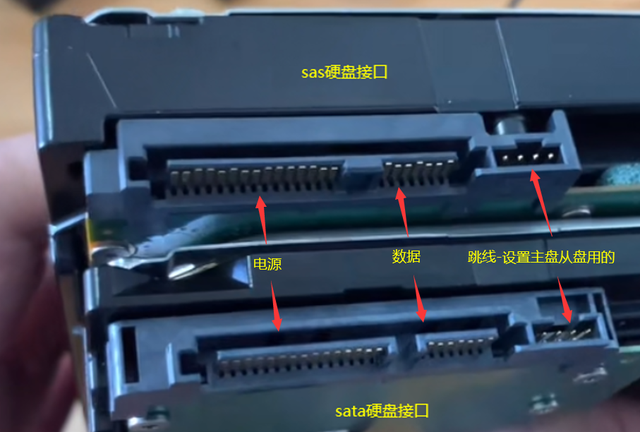

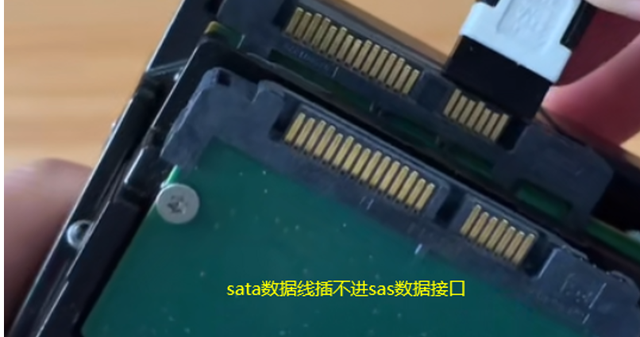

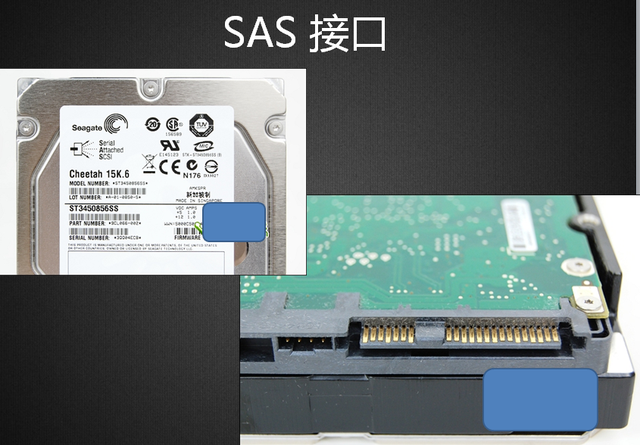

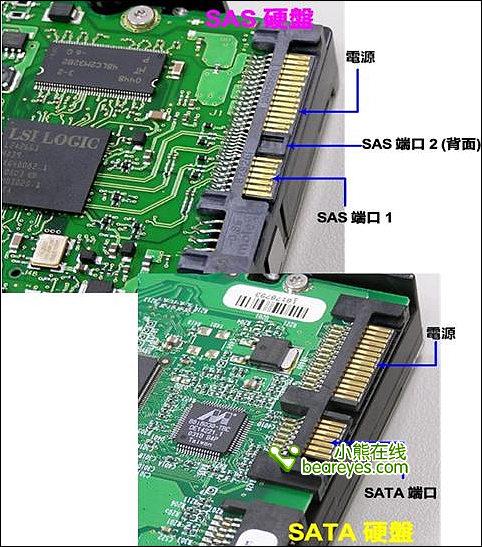

SAS和SATA接口对比

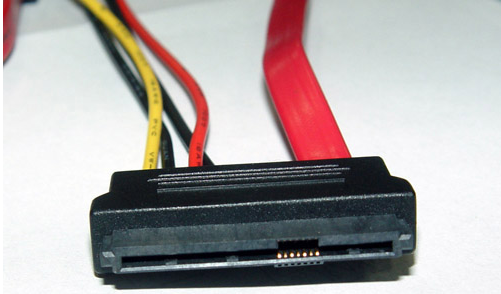

SAS 磁盘线
磁盘尺寸：
3.5英寸设计
2.5英寸设计
此前主流的桌面磁盘和服务器磁盘都是采用3.5英寸设计，而SAS硬盘除了具有传统的3.5英寸规格之外，还采用了2.5英寸的缩小版，这样可以在机架式服务器有限的空间内安装更多的磁盘以扩充存储系统的容量，也能够为其他配件腾出更大的空间，以便通风散热，在2U高度内使用8个2.5英寸的SAS硬盘位已经成为大多数服务器厂商的选择。（1U=4.445cm）

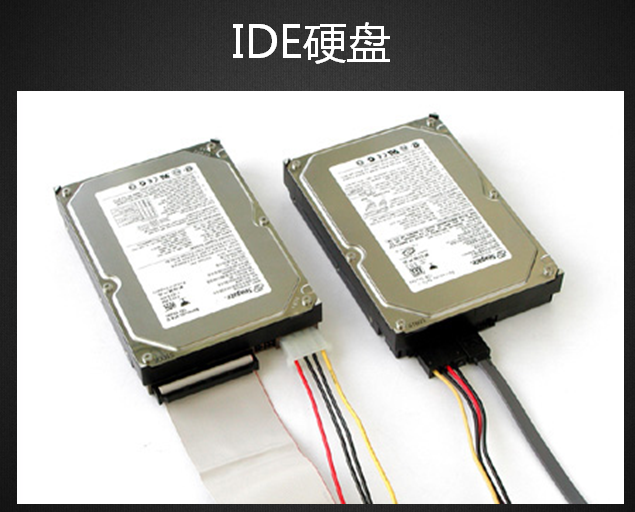

已经被淘汰的硬盘：

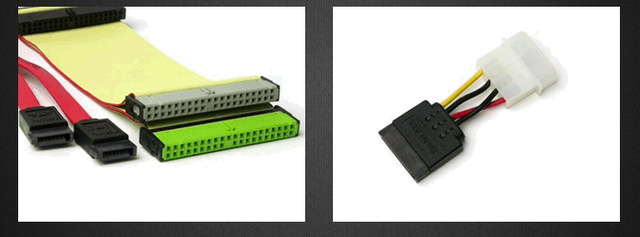

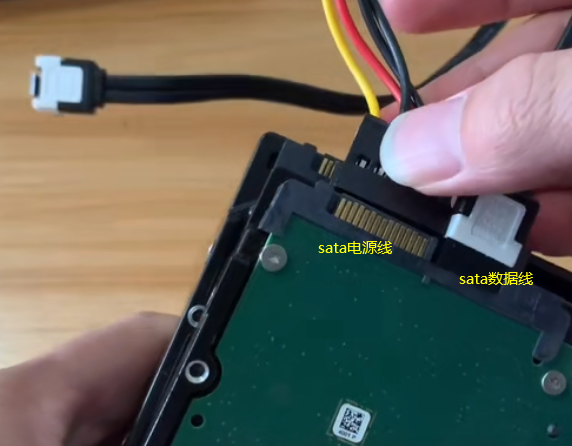

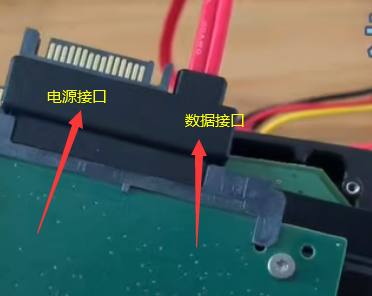

数据线和电源接口，串型和并型 哪个快?
并口为什么没有串口快？ 知道：1 不知道：2
串口形容一下就是 一条车道，而并口就是有8个车道。同一时刻能传送8位（一个字节）数据。
但是并不是并口快，由于8位通道之间的互相干扰。传输速度就受到了限制。当传输出错时，要同时重新传8个位的数据，而且传输速度越快，干扰越严重。这是硬伤，这样速度就无法提升上来。
串口没有干扰，传输出错后重发一位就可以了。而且串口传输的时钟频率要比并口高。
1956年，一台5mb的IBM硬盘被装上飞机，重量超过一吨
12.1.2 当下流行的磁盘种类
常见硬盘品牌：希捷 西数 日立 HP DELL EMC IBM
硬盘分几种？
从工作原理来说：
固态：价格相对贵，寿命长，读取速度快
机械：怕摔、怕磁，（单位换下来的坏盘会做消磁处理），读取速度---》磁道寻址时间
从硬盘的接口来说
STAT：用在低端服务器多
SAS、SSD：用在中高服务器
对LINUX来说，在内核中，不同的接口对应有不同的命名方式：
例1：常见磁盘：
戴尔（Dell）服务器硬盘 SAS 900G 15k(15000转) 2.5英寸
https://item.jd.com/41287284670.html 支持热插拔
￥1789.00
SAS 磁盘容量一般： 300G 600G 1.2T
有SAS 2T ， 4T 的硬盘 ？ 有：1 没有：2
希捷(SEAGATE)ES.3系列 2TB 7200转128M SAS 企业级硬盘6G bp/s(ST2000NM0023)
https://item.jd.com/71141666930.html 京 东 价： ￥1039.00
假SAS= SATA盘身+ SAS接口（热插拔）
硬盘： 容量大 + 便宜 符合市场需求！
提速度：假SAS做raid5 raid10 ，做分布式存储 MFS ，HDFS，GFS, swift ,ceph

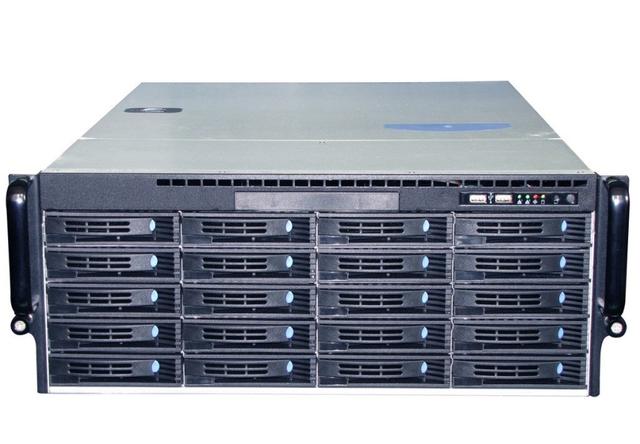

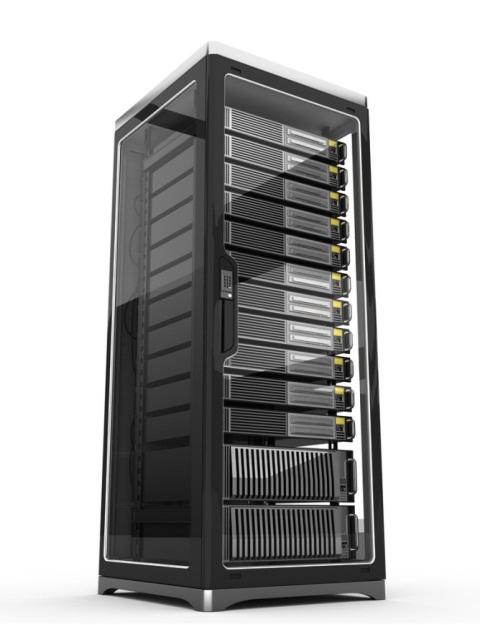

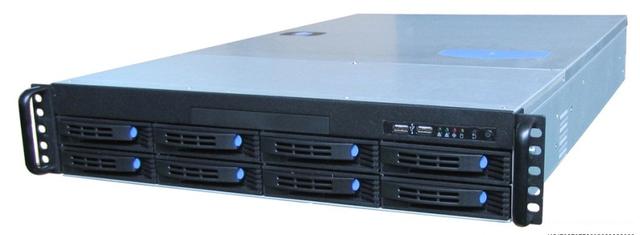

例2：存储设备：阵列柜
互动：存储会放到机柜的上面还是下面？
下面：稳 ， 换硬盘方便，布线方便。
例3：以西部数据为例，了解一下SATA盘。
你看过什么颜色的盘？
蓝、黑、绿 红 ， 黄盘？ 看过：1 没有：2
西部数据(WD)黑盘 2TB SATA6Gb/s 64MB 台式机硬盘￥999.00
西部数据(WD)红盘 2TB SATA6Gb/s 64M 台式机硬盘 ￥829.00
西部数据(WD)紫盘 2TB SATA6Gb/s 64M 监控硬盘 ￥599.00
西部数据(WD)绿盘 2TB SATA6Gb/s 64M 台式机硬盘 ￥499.00
西部数据(WD)蓝盘 2TB SATA6Gb/s 64M 台式机硬盘 ￥449.90

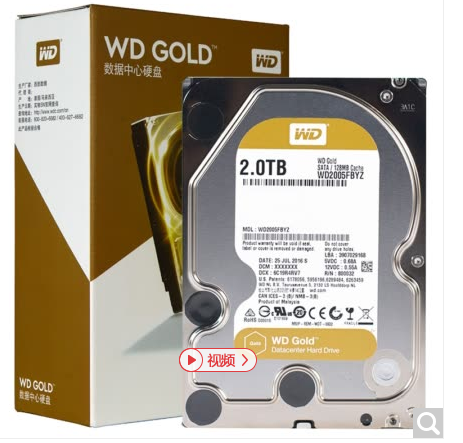

西部数据(WD) 金盘 2TB 7200转128M 企业级硬盘(WD2005FBYZ）￥1099
https://item.jd.com/4961221.html

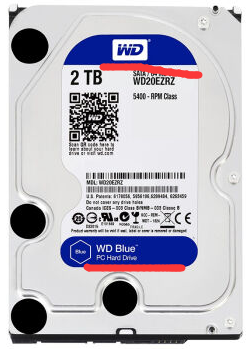

西部数据(WD)蓝盘 2TB SATA6Gb/s 64M 台式机硬盘(WD20EZRZ)
https://item.jd.com/100000961842.html
村中技巧：要4块黑块， 把蓝盘上的标签一撕，然后花两元买4个黑盘的标签一贴。
4块硬盘挣500*4=2000元
如何无痕撕标签？吹风机
如何防？
硬件大师 鲁大师 可以检测 ，或上官网查看序列号

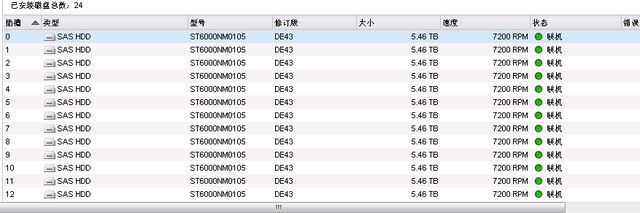

查看存储上的磁盘：
注：ST 希捷 WD 西数

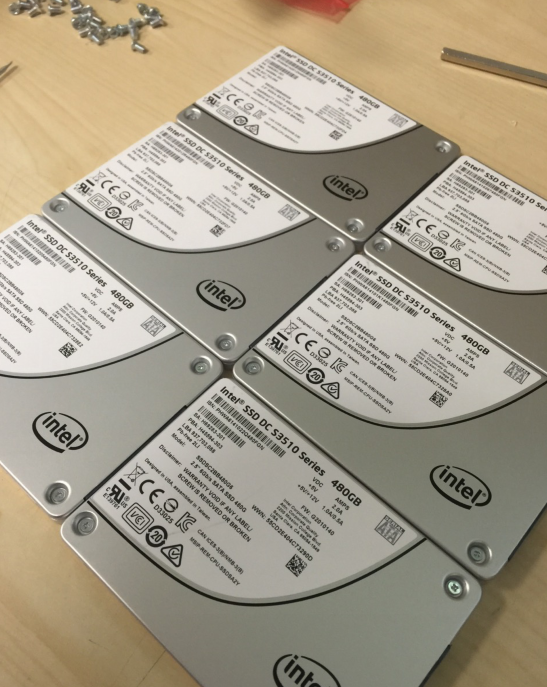

例2：游戏服务器上的固态磁盘： 数据不多， 但要延迟小，随机读写能力强！

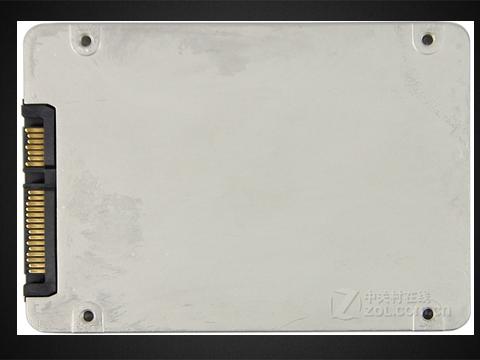

接口：
https://item.jd.com/65745752780.html
三星（SAMSUNG）860 EVO SSD固态硬盘 （SATA3.0接口，台式机/笔记本固态硬盘） 860 EVO 500G（MZ-76E500B）
京 东 价 ￥479.00
互动：有SAS接口的SSD硬盘？
联想（Lenovo）IBM存储 V3500/V3700系列 2.5英寸存储硬盘 200G SAS SSD
http://item.jd.com/10184874758.html ￥9999.00
戴尔（DELL）400GB SAS 接口 2.5英寸 SSD固态硬盘 服务器硬盘￥6900.00
http://item.jd.com/1578475963.html
经验： 对于机械式磁盘，SATA3和SATA2接口标准，速度上没有太明显提升，但是对于固态磁盘，SATA3接口比SATA2快很多，就像USB3.0比USB2.0快很多一样。
例5：NVME协议固态硬盘?

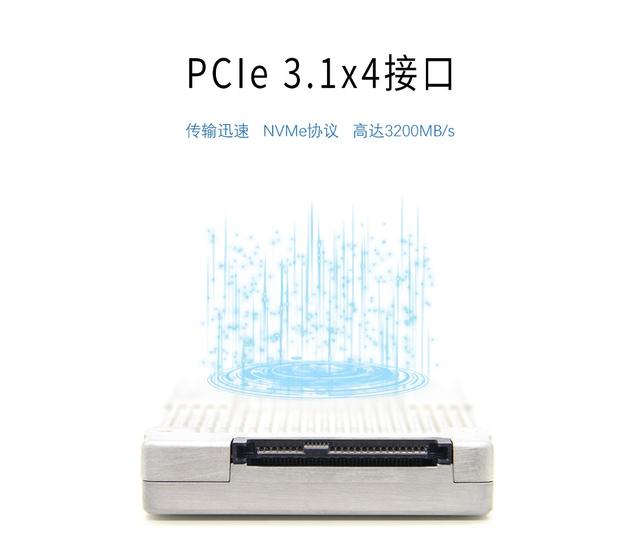

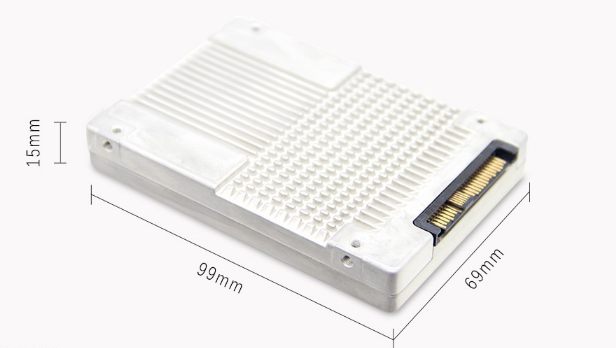

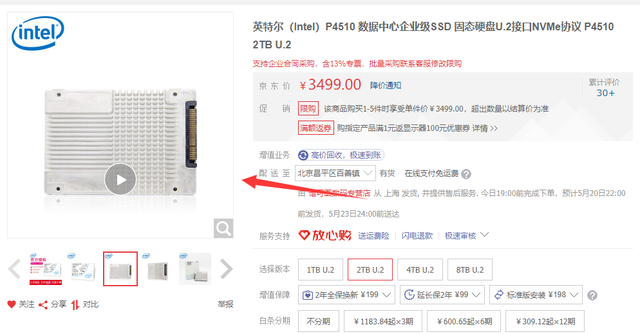

英特尔（Intel）P4510 数据中心企业级SSD 固态硬盘U.2接口NVMe协议 P4510 2TB U.2
采用SAS接口，NVME协议

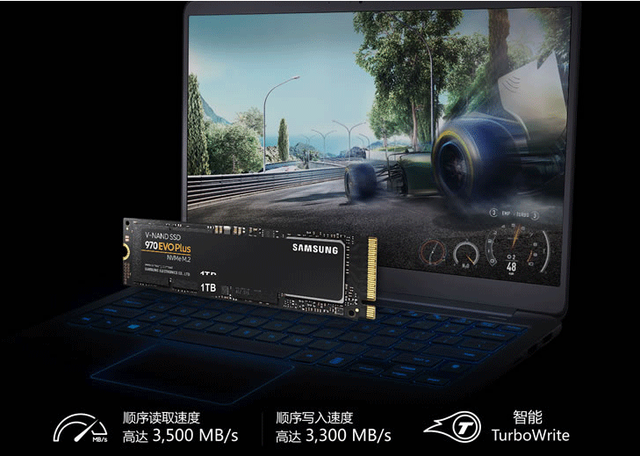

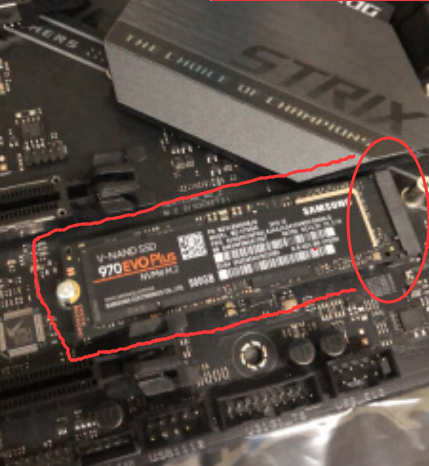

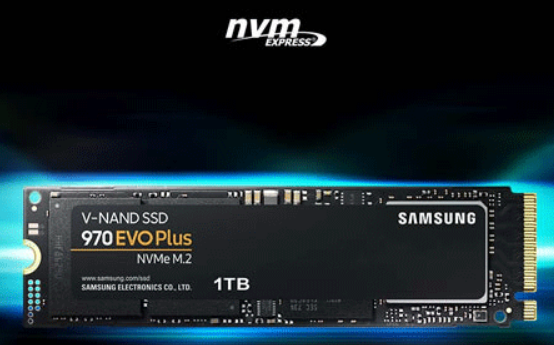

扩展：笔记本或台式机电脑中，也有NVME硬盘（NVME协议非易失性存储器的m.2接口）

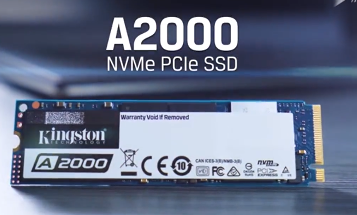

金士顿(Kingston) 1TB SSD固态硬盘 M.2接口(NVMe协议) A2000系列 含散热片
京东价 ￥699.00

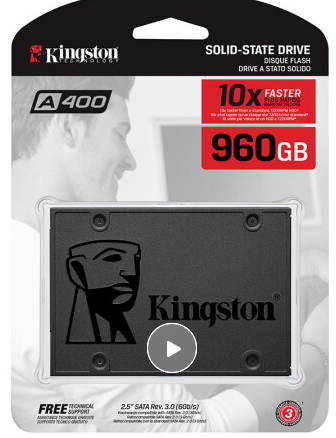

金士顿(Kingston) 960GB SSD固态硬盘 SATA3.0接口 A400系列
京东价 ￥679.00
12.2 磁盘分区工具和挂载
12.2.1 硬盘分区符认识
MBR概述：全称为Master Boot Record，即硬盘的主引导记录。
硬盘的0柱面、0磁头、1扇区称为主引导扇区（也叫主引导记录MBR）。它由三个部分组成，主引导程序、硬盘分区表DPT（Disk Partition table）和分区有效标志（55AA）。在总共512字节的主引导扇区里主引导程序（boot loader）占446个字节，第二部分是Partition table区（分区表），即DPT，占64个字节，硬盘中分区有多少以及每一分区的大小都记在其中。第三部分是magic number，占2个字节，固定为55AA。
分区编号：主分区1-4 ，逻辑分区5……
LINUX规定：逻辑分区必须建立在扩展分区之上，而不是建立在主分区上
分区作用：
主分区：主要是用来启动操作系统的，它主要放的是操作系统的启动或引导程序，/boot分区最好放在主分区上
扩展分区不能使用的，它只是做为逻辑分区的容器存在的；我们真正存放数据的是主分区和逻辑分区，大量数据都放在逻辑分区中
如果你用的是GPT的分区方式，那么它默认一个硬盘支持128个分区
注意：使用分区工具fdisk对磁盘进行操作，分区，格式化(重点)

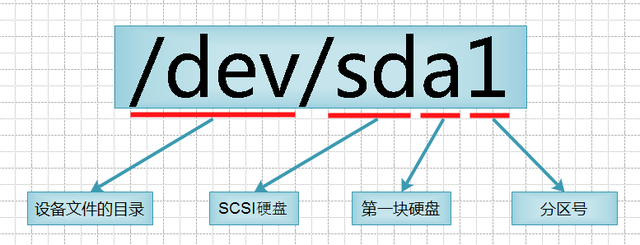

命名方式： /dev/sd[a-z]n
其中：a-z 表示设备的序号，如sda表示第一块scsi硬盘，sdb就是第二块......
n 表示每块磁盘上划分的磁盘分区编号
注：第26磁盘：sdz 第27块磁盘：sdaa 第28块磁盘：sdab
12.2.2 使用fdisk管理分区
fdisk：磁盘分区,是Linux发行版本中最常用的分区工具
用法：fdisk [选项] device
常用的选项 ： -l 查看硬盘分区表
案例：在sdb盘上建一个分区，大小为1G

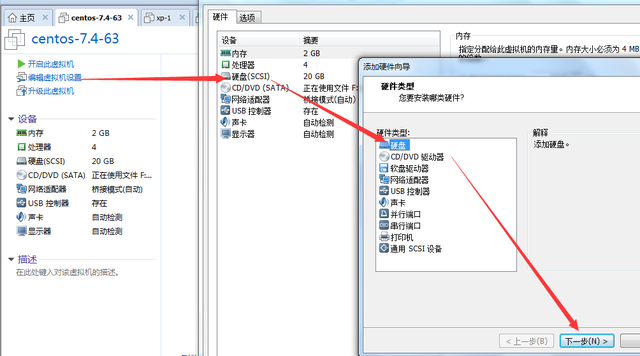

在虚拟机上添加一块硬盘
例：对sdb这块盘划分一个1G 的分区出来
[root@xuegod63 ~]# fdisk /dev/sdb
...
Command (m for help): m
Command action
a toggle a bootable flag
b edit bsd disklabel
c toggle the dos compatibility flag
d delete a partition 删除分区
g create a new empty GPT partition table
G create an IRIX (SGI) partition table
l list known partition types 显示分区类型
m print this menu 打印帮助菜单
n add a new partition 添加新的分区
o create a new empty DOS partition table
p print the partition table 显示分区表
q quit without saving changes 不保存，退出
s create a new empty Sun disklabel
t change a partition's system id 改变分区类型
u change display/entry units
v verify the partition table
w write table to disk and exit 写分区表信息到硬盘，保存操作并退出
x extra functionality (experts only)
Command (m for help): p -----打印分区表
Command (m for help): n ----新建一个分区
Partition type:
p primary (2 primary, 0 extended, 2 free) p:主分区
e extended e:扩展分区
Select (default p): --#直接默认
Using default response p
Partition number (1,4, default 1): ---#直接默认
First sector (1230848-41943039, default 1230848): ---#直接默认
Using default value 1230848
Last sector, +sectors or +size{K,M,G} (1230848-41943039, default 41943039): +1G
#输入分区大小
Partition 3 of type Linux and of size 1 GiB is set
Command (m for help): w #保存退出
[root@xuegod63 ~]# ls /dev/sdb*
/dev/sdb /dev/sdb1
例2：对已经在使用的磁盘进行分区，分区让新生成的分区生效。对sda再做一个sda4主分区
[root@xuegod63 ~]# fdisk /dev/sda
命令(输入 m 获取帮助)：p
磁盘标识符：0x0005c80e
设备 Boot Start End Blocks Id System
/dev/sda1 * 2048 411647 204800 83 Linux
/dev/sda2 411648 2508799 1048576 82 Linux swap / Solaris
/dev/sda3 2508800 23480319 10485760 83 Linux
命令(输入 m 获取帮助)：n
Partition type:
p primary (3 primary, 0 extended, 1 free)
e extended
Select (default e): p
已选择分区 4
起始 扇区 (23480320-41943039，默认为 23480320)：
将使用默认值 23480320
Last 扇区, +扇区 or +size{K,M,G} (23480320-41943039，默认为 41943039)：+1G
分区 4 已设置为 Linux 类型，大小设为 1 GiB
命令(输入 m 获取帮助)：w
The partition table has been altered!
Calling ioctl() to re-read partition table.
WARNING: Re-reading the partition table failed with error 16: 设备或资源忙.
The kernel still uses the old table. The new table will be used at
the next reboot or after you run partprobe(8) or kpartx(8)
注：在centos8下不需要执行以下命令，分区后立即生效的， 在centos7下，需要执行以下命令来
解决：让新生成的分区生效：
[root@xuegod63 ~]#reboot #这个是最好的方法
或
[root@xuegod63 ~]# partx -a /dev/sda #获得新分区表
使用sdb1新分区：
[root@xuegod63 ~]# mkfs.xfs /dev/sdb1
#格式化，-f 对已经存在文件系统的分区，强制格式化
[root@xuegod63 ~]# mkdir /sdb1 #创建挂载点
[root@xuegod63 ~]# mount /dev/sdb1 /sdb1/ #挂载
[root@xuegod63 ~]# df -h #查看
文件系统 容量 已用 可用 已用% 挂载点
/dev/sda3 10G 4.3G 5.8G 43% /
devtmpfs 982M 0 982M 0% /dev
tmpfs 997M 0 997M 0% /dev/shm
tmpfs 997M 9.0M 988M 1% /run
tmpfs 997M 0 997M 0% /sys/fs/cgroup
/dev/sr0 4.3G 4.3G 0 100% /mnt
/dev/sda1 197M 172M 25M 88% /boot
tmpfs 200M 24K 200M 1% /run/user/0
/dev/sdb1 1014M 33M 982M 4% /sdb1
[root@xuegod63 ~]# cd /sdb1/ #使用新分区
[root@xuegod63 sdb1]# ls
[root@xuegod63 sdb1]# cp /etc/passwd ./
例3：解决卸载不了的问题
root@xuegod63 ~]# cd /sdb1/
[root@xuegod63 sdb1]# umount /sdb1
umount: /sdb1：目标忙。
(有些情况下通过 lsof(8) 或 fuser(1) 可以
找到有关使用该设备的进程的有用信息)
[root@xuegod63 sdb1]# lsof /sdb1
COMMAND PID USER FD TYPE DEVICE SIZE/OFF NODE NAME
bash 2823 root cwd DIR 8,17 20 64 /sdb1
lsof 2952 root cwd DIR 8,17 20 64 /sdb1
lsof 2953 root cwd DIR 8,17 20 64 /sdb1
方法1：[root@xuegod63 sdb1]# kill -9 2823
方法2：[root@xuegod63 sdb1]# cd #退出目录，这个最合适
[root@xuegod63 ~]# umount /dev/sdb1
注：umount 挂载点 //卸载方式1 或 umount 设备路径 //卸载方式2
例4：写入配置文件，让它开机自动挂载
[root@xuegod63 /]# vim /etc/fstab #在文件最后写入
/dev/sdb1 /sdb1 xfs defaults 0 0
注释：
/dev/sdb1 /sdb1 xfs defaults 0 0
要挂载的分区设备 挂载点 文件系统类型 挂载选项 是否备份 是否检测
[root@xuegod63 ~]# mount -a #自动挂载/etc/fstab中没有挂载上的文件
[root@xuegod63 ~]# df -h
文件系统 容量 已用 可用 已用% 挂载点
/dev/sda3 10G 4.3G 5.8G 43% /
devtmpfs 982M 0 982M 0% /dev
tmpfs 997M 0 997M 0% /dev/shm
tmpfs 997M 9.0M 988M 1% /run
tmpfs 997M 0 997M 0% /sys/fs/cgroup
/dev/sr0 4.3G 4.3G 0 100% /mnt
/dev/sda1 197M 172M 25M 88% /boot
tmpfs 200M 24K 200M 1% /run/user/0
/dev/sdb1 1014M 33M 982M 4% /sdb1
#发现已经挂载上，说明配置没有问题。 然后再重启，看看挂载
方法2： 使用UUID挂载
[root@xuegod63 ~]# blkid
/dev/sda1: UUID="a635d4d2-a21e-4d9b-b199-4c8d5cfed808" TYPE="xfs"
/dev/sda2: UUID="46f139f8-fd5c-4e51-8d5c-b33f6c7aa38e" TYPE="swap"
/dev/sda3: UUID="4bcb433e-10e6-464d-a40b-00d018950149" TYPE="xfs"
/dev/sdb1: UUID="5e3a580a-e5b4-448c-88bf-d22fb3d1d9e2" TYPE="xfs"
[root@xuegod63 /]# echo "UUID=5e3a580a-e5b4-448c-88bf-d22fb3d1d9e2 /sdb1 xfs defaults 0 0" >> /etc/fstab
使用uuid的好处就是不会出错，如果我挂5快盘，顺序换了，或者2块盘，拔掉一块，插上一块，那么sdb1就变了，uuid则是唯一，不会重复不会出错。
扩展：了解
/dev/sdb1 /sdb1 xfs defaults 0 0
要挂载的分区设备 挂载点 文件系统类型 挂载选项 是否备份 是否检测
第四列：parameters-文件系统的参数
Async/sync 设置是否为同步方式运行，默认为async
auto/noauto 当执行mount -a 的命令时，此文件系统是否被主动挂载。默认为auto
rw/ro 是否以以只读或者读写模式挂载
exec/noexe 限制此文件系统内是否能够进行"执行"的操作
user/nouser 是否允许用户使用mount命令挂载
suid/nosuid 是否允许SUID的存在
Usrquota 启动文件系统支持磁盘配额模式
Grpquota 启动文件系统对群组磁盘配额模式的支持
Defaults 同时具有rw,suid,dev,exec,auto,nouser,async等默认参数的设置 samba nfs
第五列：是否进行备份。通常这个参数的值为0或者1
0 代表不要做备份
1 代表要每天进行操作
2 代表不定日期的进行操作
第六列：是否检验扇区：开机的过程中，系统默认会以fsck检验我们系统是否为完整
0 不要检验
1 最早检验（一般根目录会选择）
2 1级别检验完成之后进行检验
12.2.3 gdisk 磁盘分区工具
gdisk主要是用来划分容量大于2T的硬盘,大于2T fdisk搞不定
两种类型的分区表：GPT和MBR ； MBR分区最多支持2TB
GPT分区：GPT，全局唯一标识分区表(GUID Partition Table)，它使用128位GUID来唯一标识每个磁盘和分区，与MBR存在单一故障点不同，GPT提供分区表信息的冗余，一个在磁盘头部一个在磁盘尾部；它通过CRC校验和来检测GPT头和分区表中的错误与损坏；默认一个硬盘支持128个分区
例：对sdb做gpt分区，创建一个sdb1
[root@xuegod63 ~]# yum -y install gdisk
[root@xuegod63 ~]# gdisk /dev/sdb
。。。
Command (? for help): ? # 查看帮助
b back up GPT data to a file
c change a partition's name
d delete a partition #删除分区
i show detailed information on a partition
l list known partition types
n add a new partition # 添加一个分区
o create a new empty GUID partition table (GPT)
p print the partition table # 打印分区表
q quit without saving changes # 退出不保存
r recovery and transformation options (experts only)
s sort partitions
t change a partition's type code
v verify disk
w write table to disk and exit # # 写入分区表并退出
x extra functionality (experts only)
? print this menu
Command (? for help): n #新建分区表
Partition number (1-128, default 1): #直接回车
First sector (34-41943006, default = 2048) or {+-}size{KMGTP}:
#直接回车， 从头开始划分空间
Last sector (2048-41943006, default = 41943006) or {+-}size{KMGTP}: +1G
#分配1G空间
Current type is 'Linux filesystem'
Hex code or GUID (L to show codes, Enter = 8300):
#分区类型默认即可
注：8300 Linux filesystem ；8e00 Linux LVM 想查看，可以按L 来显示
Changed type of partition to 'Linux filesystem'
Command (? for help): p #查看
。。。
Number Start (sector) End (sector) Size Code Name
1 2048 2099199 1024.0 MiB 8300 Linux filesystem
Command (? for help): w #保存
Do you want to proceed? (Y/N): y #确定写入
OK; writing new GUID partition table (GPT) to /dev/sdb.
The operation has completed successfully.
[root@xuegod63 ~]# mkfs.xfs /dev/sdb1 #格式化
例2： 修改fstab重启系统后，系统报错：
重启后报错：
输入root密码： 123456
把fstab中新添加开机自动加载项目删除：
然后reboot
12.3 实战扩展swap分区
Swap分区在系统的物理内存不够用的时候，把硬盘空间中的一部分空间释放出来，以供当前运行的程序使用。
mkswap /devices (格式化成swap格式)
swapon /swap (激活/swap，加入到swap分区中)
vim /etc/fstab (开机自启动新添加的swap分区) ,在最后追加：
/devices swap swap defaults 0 0
如果不想使用需要删除，只需要执行#swapoff /swap
创建分区
[root@xuegod63 ~]# gdisk /dev/sdb
...
Command (? for help): n #新建分区
Partition number (2-128, default 2): #回车
First sector (34-41943006, default = 2099200) or {+-}size{KMGTP}: #回车
Last sector (2099200-41943006, default = 41943006) or {+-}size{KMGTP}: +1G #给1G
Current type is 'Linux filesystem'
Hex code or GUID (L to show codes, Enter = 8300): #回车
Changed type of partition to 'Linux filesystem'
Command (? for help): w #保存
Do you want to proceed? (Y/N): y
格式化swap
[root@xuegod63 ~]# mkswap /dev/sdb2
正在设置交换空间版本 1，大小 = 2097148 KiB
无标签，UUID=dc41b5ef-bcf1-477c-902e-c5bb00d41c1e
验证：
[root@xuegod63 ~]# free -m
total used free shared buff/cache available
Mem: 977 557 75 16 345 168
Swap: 2047 234 1813
[root@xuegod63 ~]# swapon /dev/sdb2 ---开启
[root@xuegod63 ~]# free -m
total used free shared buff/cache available
Mem: 977 556 75 16 345 169
Swap: 3071 234 2837
[root@xuegod63 ~]# swapoff /dev/sdb2 ---关闭
[root@xuegod63 ~]# free -m
total used free shared buff/cache available
Mem: 977 556 75 16 345 169
Swap: 2047 234 1813
[root@xuegod63 ~]# swapon -s
Filename Type Size Used Priority
/dev/dm-1 partition 2097148 240532 -1
[root@xuegod63 ~]# swapon /dev/sdb2
[root@xuegod63 ~]# swapon -s #查看
Filename Type Size Used Priority
/dev/dm-1 partition 2097148 240532 -1
/dev/sdb2 partition 1048572 0 -2
12.3.2 通过文件增加SWAP空间
[root@xuegod63 ~]# dd if=/dev/zero of=swap_file bs=1M count=500
[root@xuegod63 ~]# ll /root/swap_file
[root@xuegod63 ~]# chmod 0600 /root/swap_file
[root@xuegod63 ~]# mkswap -f /root/swap_file
[root@xuegod63 ~]# swapon /root/swap_file
[root@xuegod63 ~]# free -m
总结：
12.1 SAS-SATA-SSD-SCSI-IDE硬盘讲解
12.2 磁盘分区工具和挂载
12.3 实战扩展swap分区
新闻来源：百家号，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。
