最近充电头网拿到了一款由韩国ARTMU设计的NEOQUICK 65W快充充电器，造型独特同时配备2C1A接口，可同时给三台设备充电。其中C1口支持最大65W快充，另外两个接口则都支持18W快充，整体兼容性也不错。下面我们就对其进行详细拆解，一起来看看产品的用料做工。
一、NEOQUICK 65W充电器外观
充电器采用PC材质白色外壳，机身表面磨砂，边角过渡圆润。
相比常见的方正造型，顶部微凹，造型独特，这一面上端印有NEOQUICK品牌。

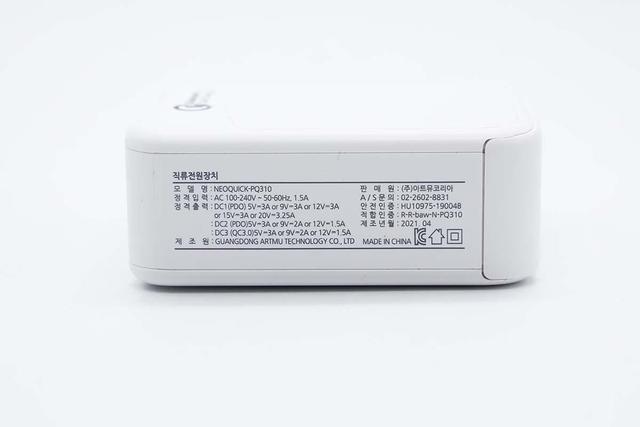

侧面外壳上印有充电器参数
型号：NEOQUICK-PQ310
输入：100-240V~50/60HZ 1.5A
输出：
USB-C1：3.3-5.9V3A、3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-C2：5V3A、9V2A、12V1.5A
USB-A：5V3A、9V2A、12V1.5A
C1+（C2+A）：45W+（5V3.1A）
总输出功率：65W
制造商：深圳市万泰芯电子有限公司
产品已经通过了FCC认证。
输入端配备可折叠美规插脚，携带方便。

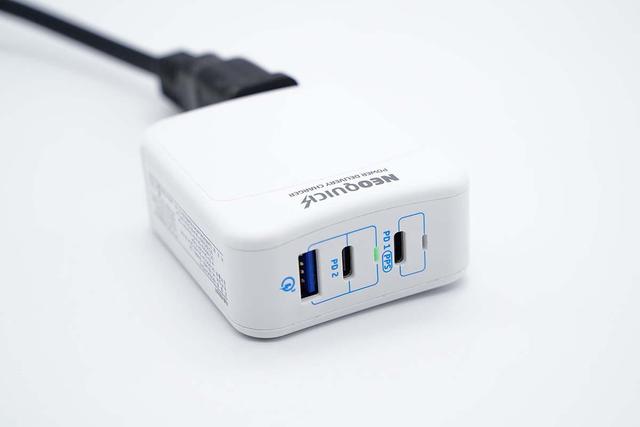

顶面配有2C1A三个接口，C1口单独一个蓝色框框，并有对应的快充指示灯；C2口和A口同一个蓝色框框，表示这两个接口归同一个电路管理，此外也配有LED指示灯。

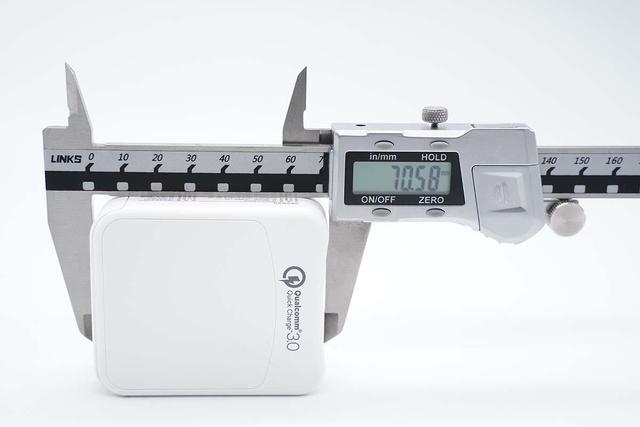

测得机身长度约为70.58mm。

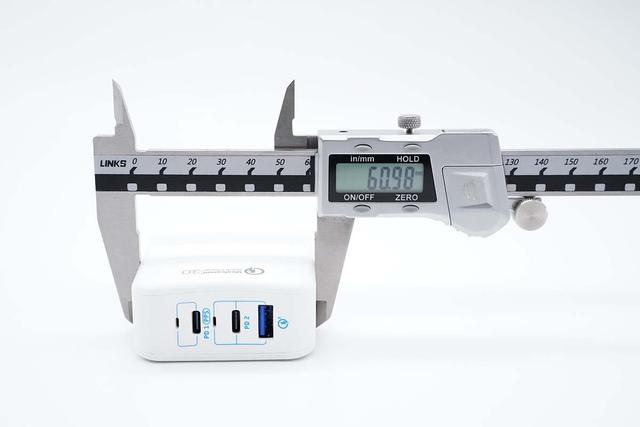

宽度为60.98mm。

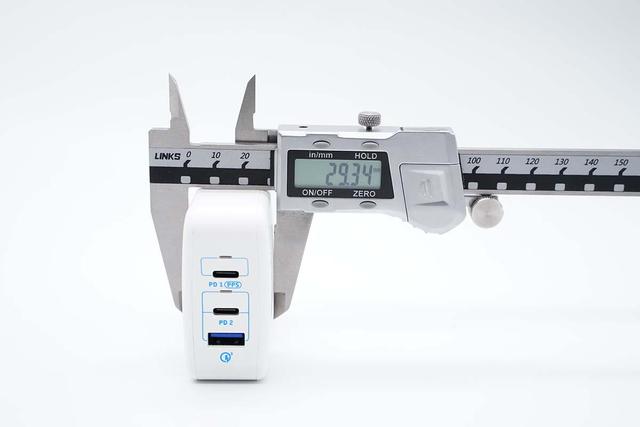

厚度为29.34mm。
和苹果61W充电器对比，整体要小一圈。

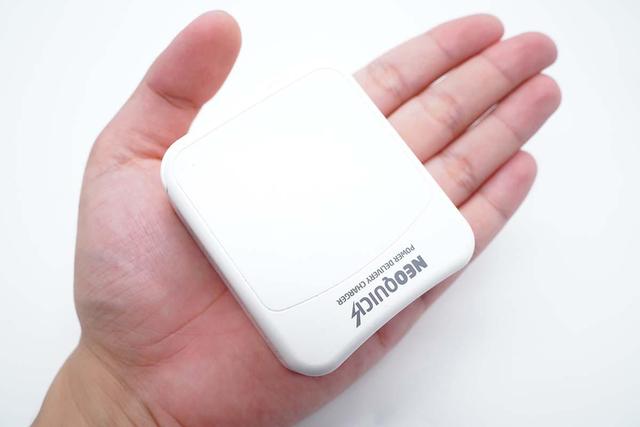

拿在手上的直观感受。

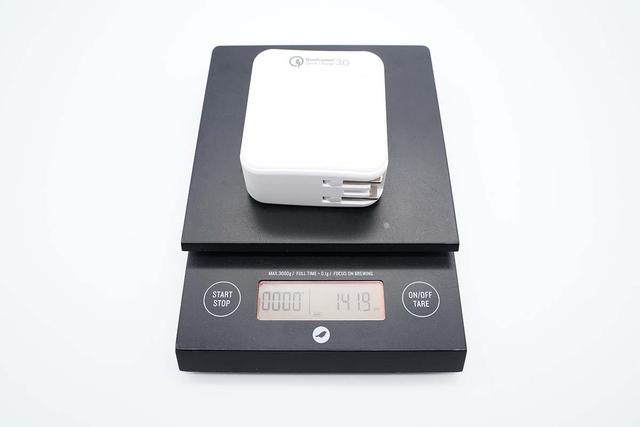

净重约为142g。
接通电源，中间的指示灯亮绿光。
C1口的指示灯只有当接口使用时才会亮，而且与另一颗不同，亮蓝光。

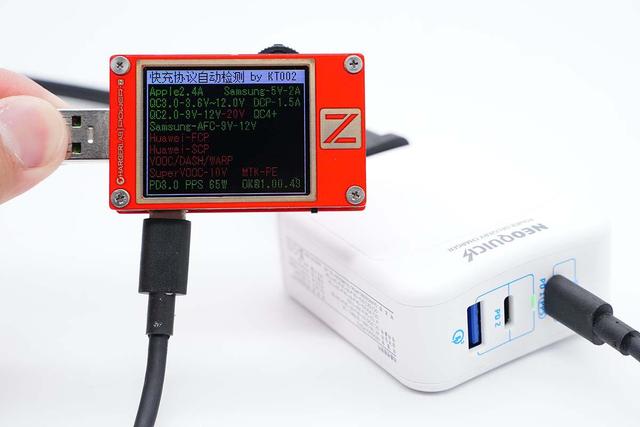

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、PD3.0、PPS快充协议。

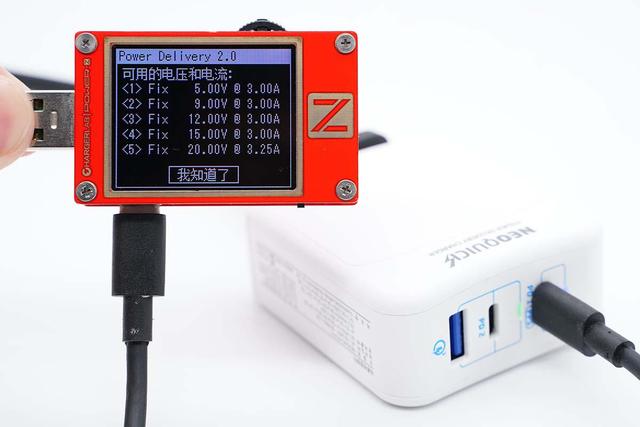

此外还测得C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位。

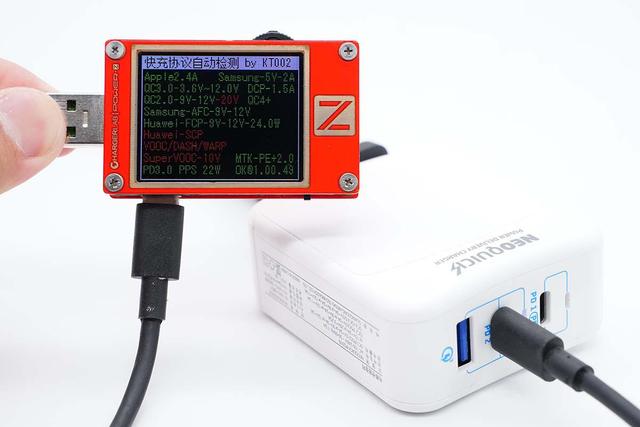

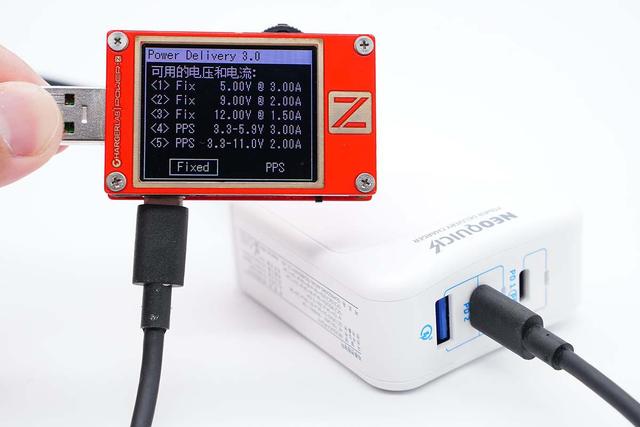

另外使用KT002测得C2口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0、PPS多个快充协议。
此外C2口还具备5V3A、9V2A、12V1.5A三组固定电压档位，以及3.3-5.9V3A、3.3-11V2A两组PPS电压档位。

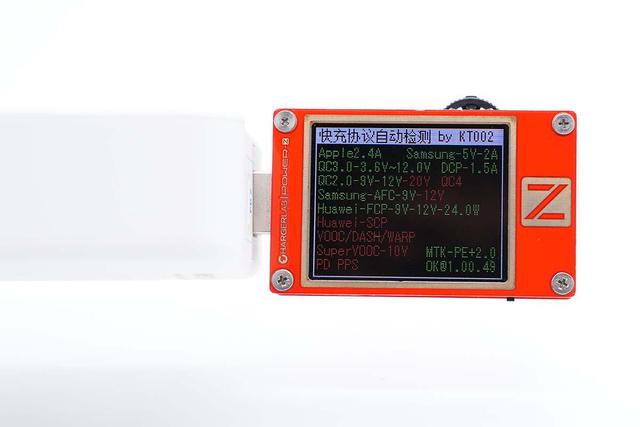

最后测得USB-A口支持QC2.0/3.0、AFC、FCP、PE2.0快充协议。
二、NEOQUICK 65W充电器拆解

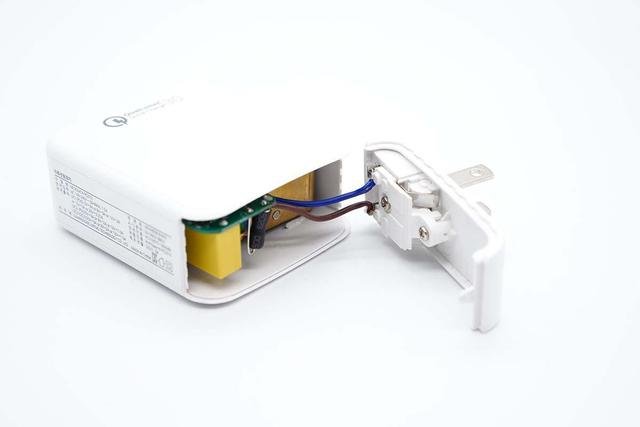

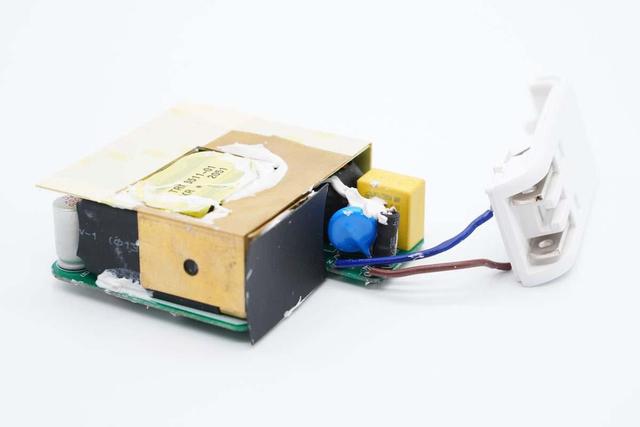

将输入端外壳拆开，AC导线连接通电。
PCBA模块覆盖黄铜散热片，低压侧粘贴绝缘胶带，对应变压器处镂空并打胶，输入端贴有绝缘隔离板。
板子背面贴有同步整流电路。

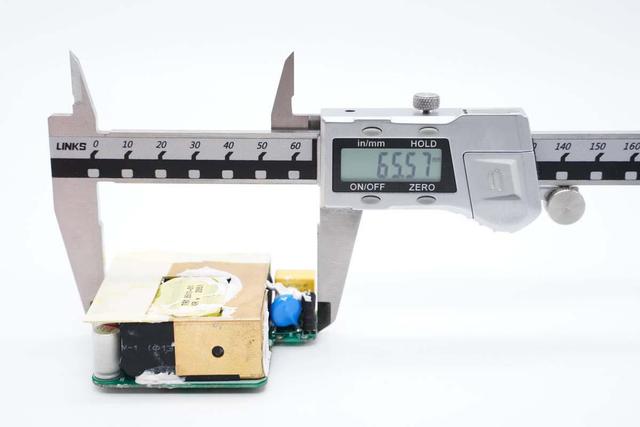

测得主板长度为65.57mm。

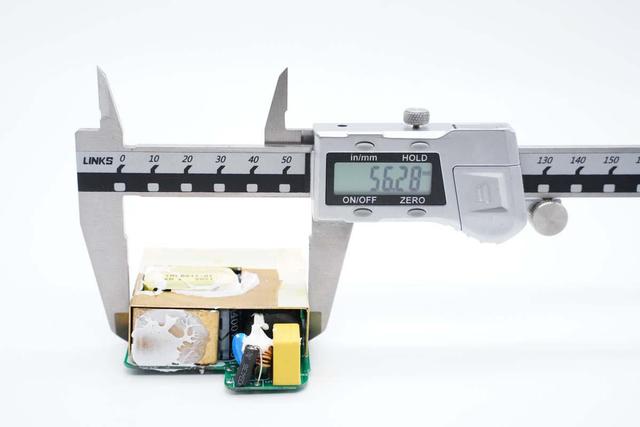

宽度为56.28mm。

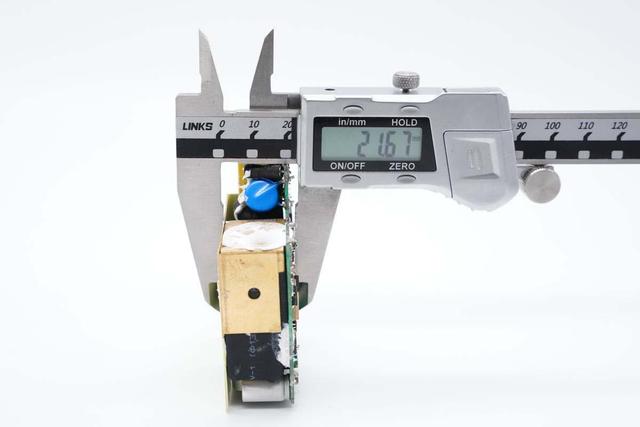

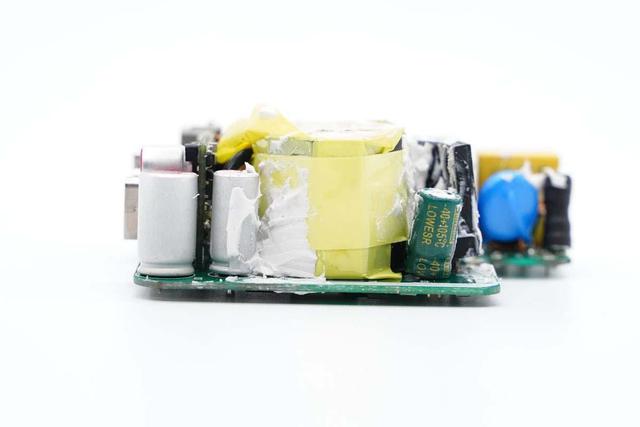

厚度为21.67mm。

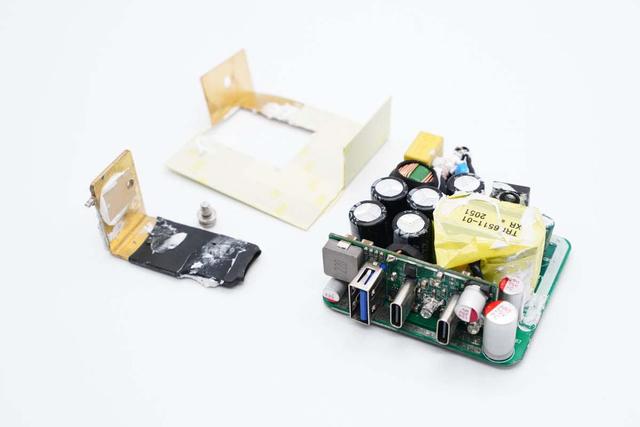

将散热片拆掉，7字型散热片靠近变压器部分包裹绝缘胶套。

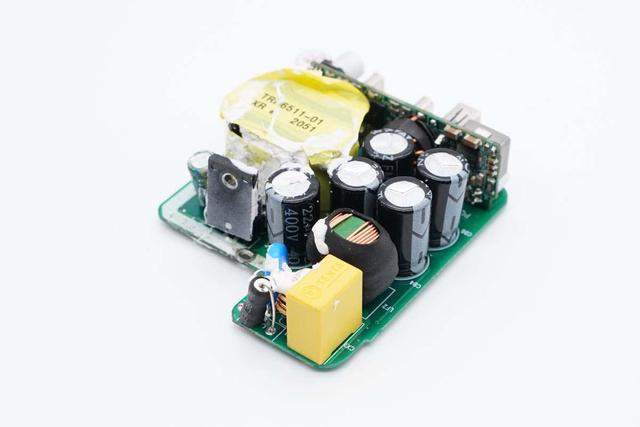

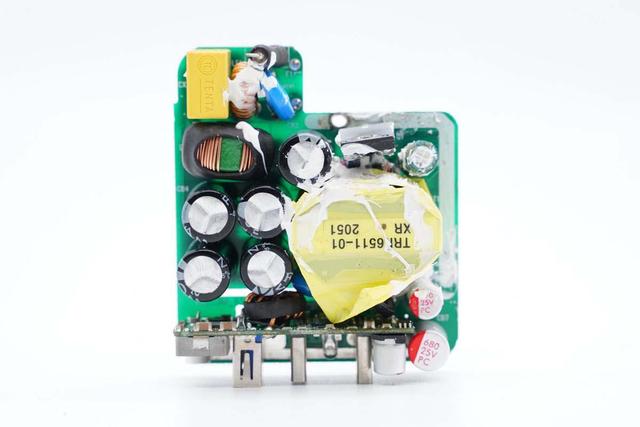

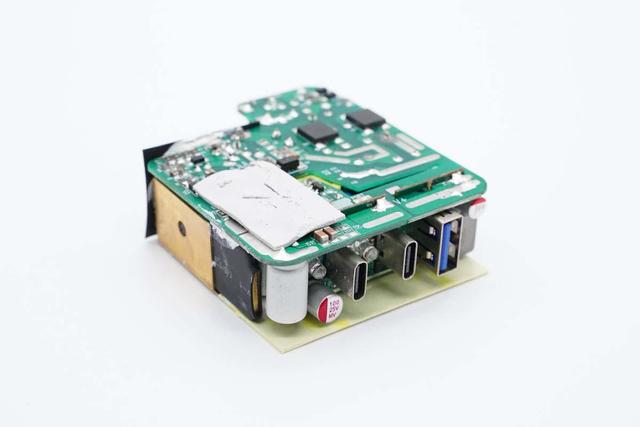

PCB板正面一览，左侧设有共模电感、滤波电容等器件，右侧变压器占据了大部分空间，输出端设有一颗小板，USB母座均焊接在小板上。

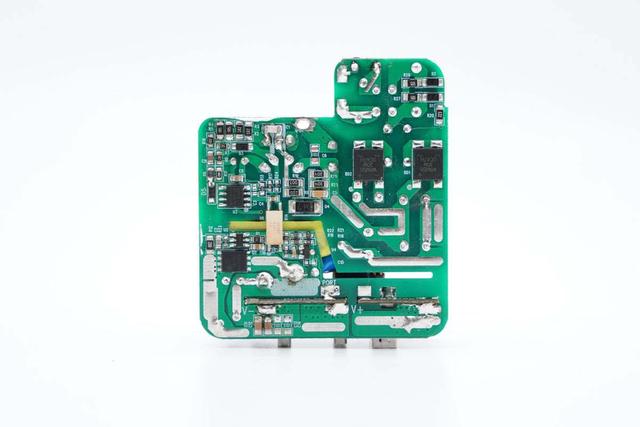

PCB板背面一览，初次级分界处镂空，左侧设有开关电源电路，右侧有两颗整流桥。
输入端一览，保险丝、共模电感外套热缩管保护。
保险丝特写。
10D471K压敏电阻特写，用于输入过压保护。当输入交流电压过高时，短路输入，保险丝熔断切断电路，保护后级元件。

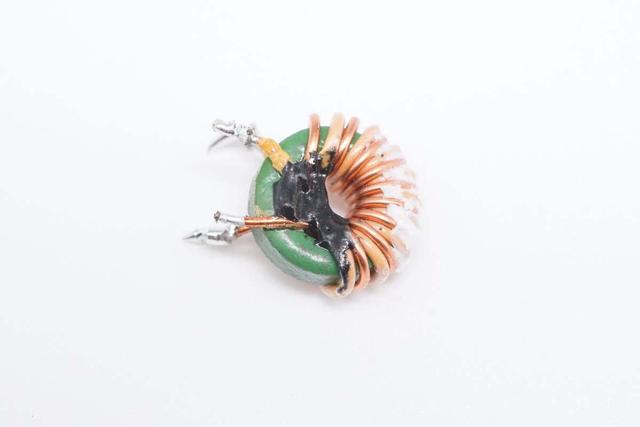

共模电感双线绕制，用于滤除EMI干扰。
另一颗特写，两级设计。

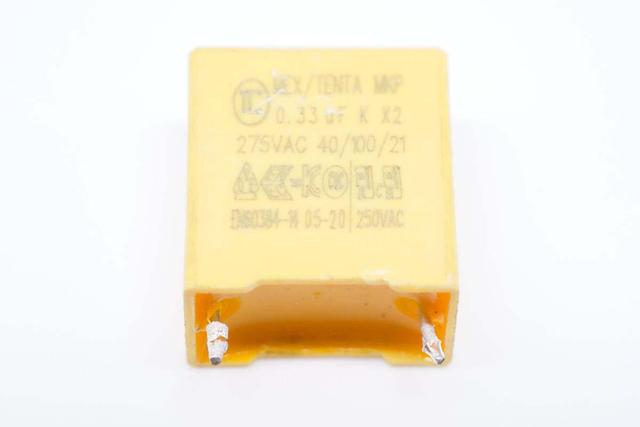

安规X电容容量0.33μF。

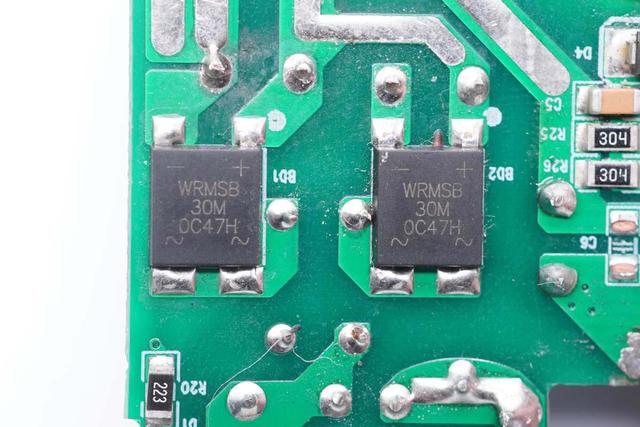

WRMSB30M整流桥来自沃尔德，使用两颗以均摊发热。

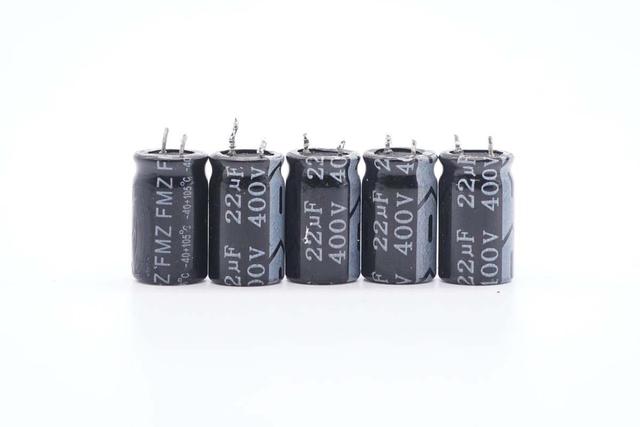

五颗高压滤波电解电容规格均为400V 22μF。
板子另一侧，变压器右边有主控芯片供电电容以及高压MOS管，左侧有两颗输出滤波固态电容。
主控芯片供电电容规格为100V 22μF。

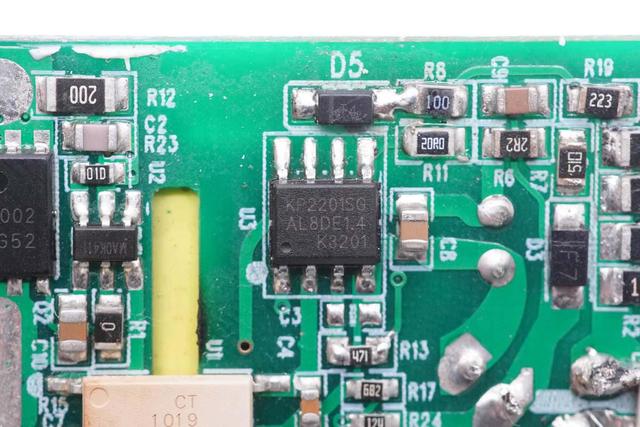

充电器主控芯片采用必易微KP2201SGA，是一款针对离线式反激变换器的高性能电流模式PWM控制器。VDD 的可工作电压范围为 8V-70V，VDD极限耐压为80V，非常适用于PD快充等宽电压输出的适配器应用，外部无需LDO。
KP2201SGA集成了高压启动、输入掉电检测以及X电容放电功能，可以满足快速启动和超低待机的要求 (典型值 <30mW@230Vac)。芯片内置高精度的65KHz开关频率振荡器，集成了斜坡补偿，软启动，抖频技术，环路增益调节等功能，使得系统的稳定性、可靠性、电磁兼容性得到极大的提升。芯片还采用绿色节能模式，打嗝模式，中载谷底导通模式等优化系统效率，可轻松满足六级能效要求。
KP2201SGA集成有完备的保护功能，包括：VDD欠压/过压保护、输入欠压保护 (Brownout)、X电容放电保护、输出过压保护 (OVP)、输出欠压保护 (UVP)、逐周期电流限制 (OCP)、过载保护 (OLP)、短路保护 (SCP)、内置过热保护、外置过热保护、异常过流保护(AOCP)、前沿消隐 (LEB)、CS管脚开路保护、VDD钳位保护等。

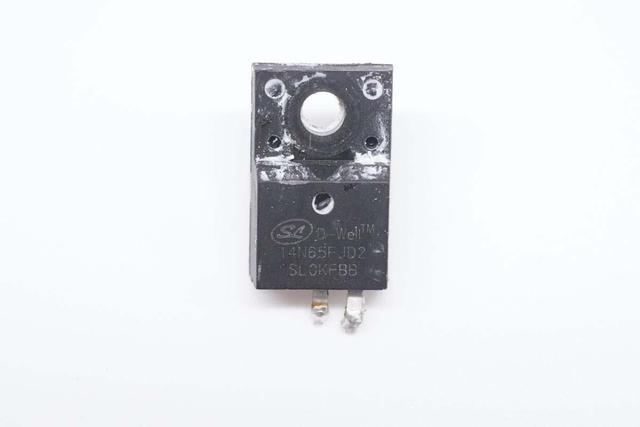

初级开关MOS管采用士兰微SVSP14N65FJD2，D-Well系列超级结高压MOSFET，耐压650V，TO-220FJD-3L封装。

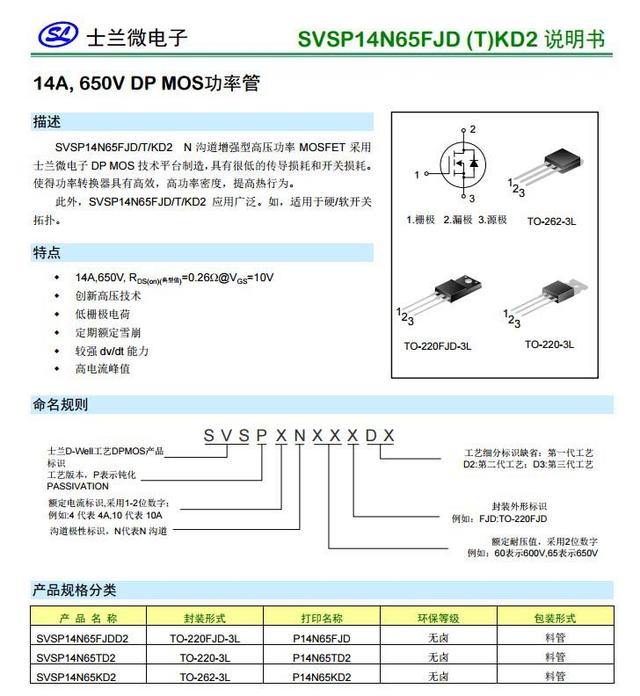

士兰微SVSP14N65FJD2资料信息。

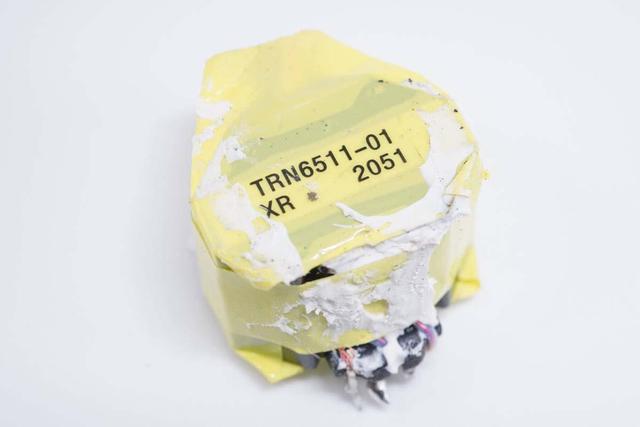

变压器特写，顶部贴有信息标签。

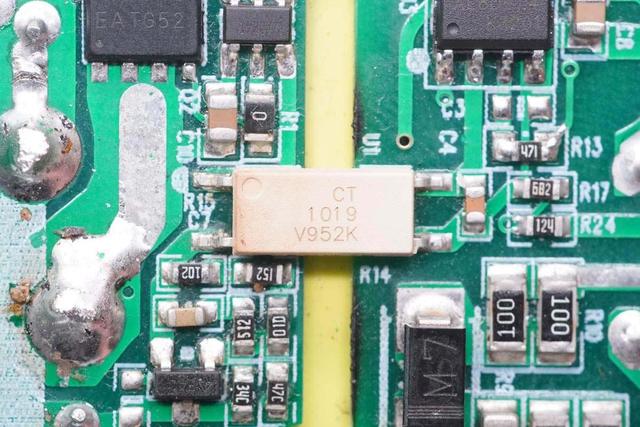

CT 1019光耦，用于初级次级通信，反馈调节输出电压。
Y电容特写。
同步整流控制器同样来自必易微电子，型号KP4050LGA。这是一款高性能副边同步整流控制器，当配合外置MOS使用时，可以替代肖特基整流二极管以提高系统效率。KP4050LGA支持High Side和Low Side配置，且内置有VDD高压供电模块，无需辅助绕组供电，降低了系统成本。
KP4050LGA还具有快速关断功能，支持断续工作模式（DCM）、准谐振工作模式（QR）及连续工作模式（CCM）。其内部集成智能开通检测功能，可以有效防止断续工作模式（DCM）中由于Vds振荡引起的SR误开通。

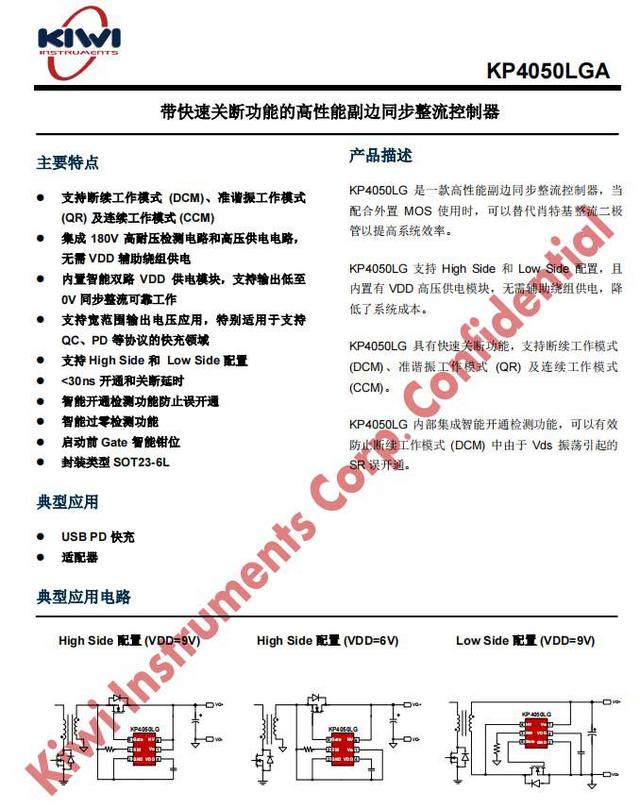

必易微 KP4050LGA 资料信息。
充电头网拆解了解到，采用必易微快充方案的产品还有宜丽客45W PD快充充电器、THEONE 65W 1A1C快充充电器、紫米20W快充、努比亚22.5W方糖快充、傲基20W迷你充、品胜20W迷你充等，产品质量获得客户高度认可。

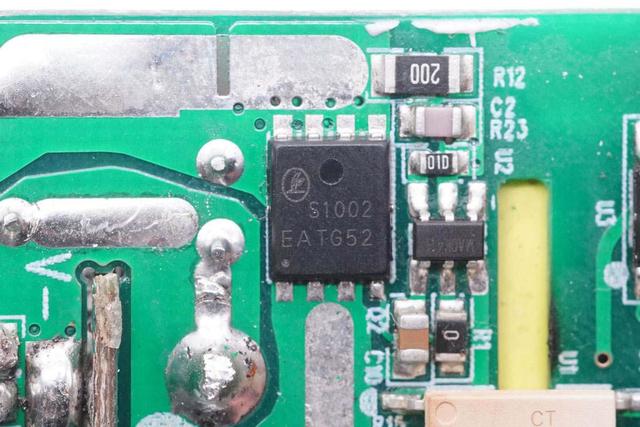

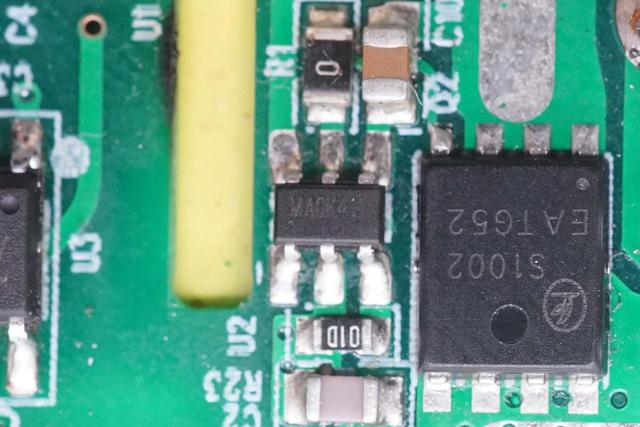

同步整流管特写，丝印S1002。
输出滤波固态电容规格为25V 680μF。
另一颗规格为25V 470μF。
输出端焊接一块小板。

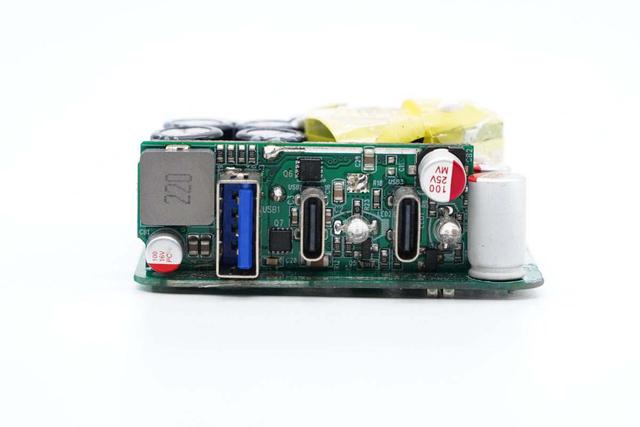

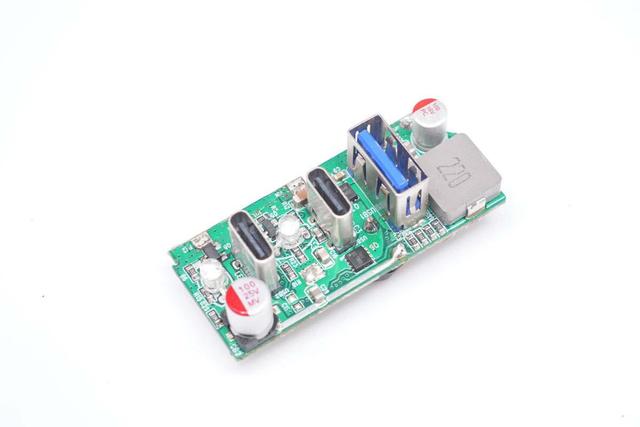

小板正面还有降压电感、滤波固态电容以及指示灯等。

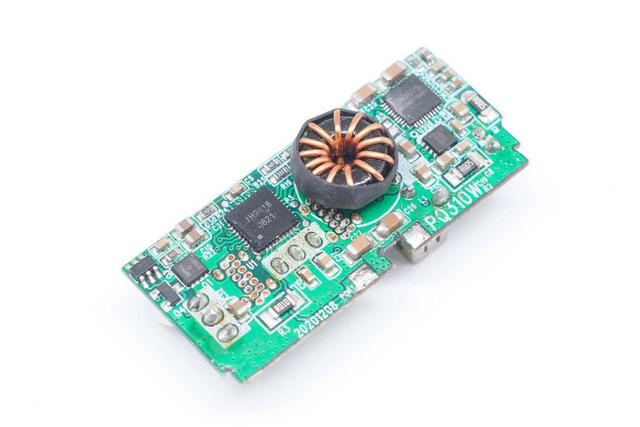

另一面设有两路降压电路，中间是一颗电感。

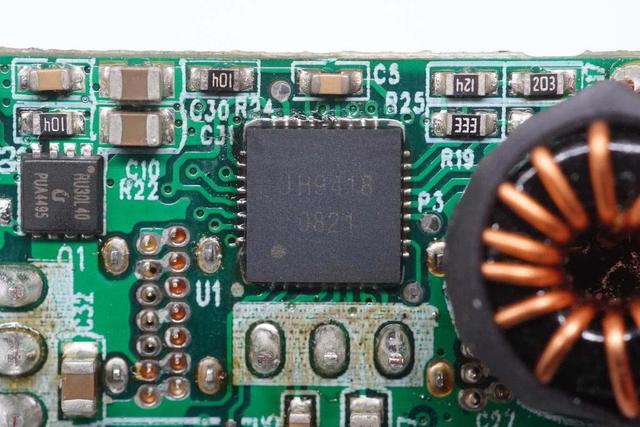

C1口升降压协议IC特写，丝印JH9418，负责协议功能和降压控制。

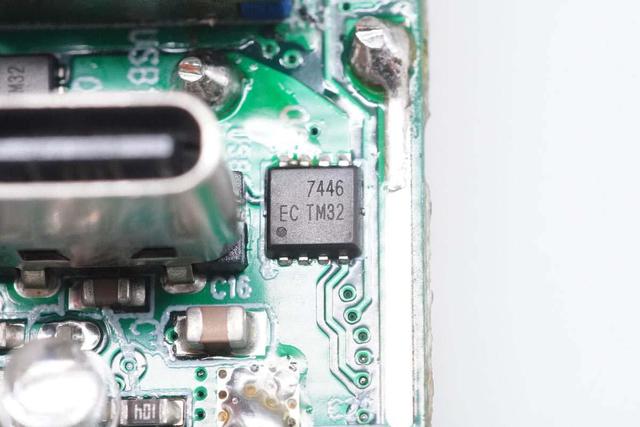

外挂丝印两颗7446的MOS管为C1口输出同步整流升降压。

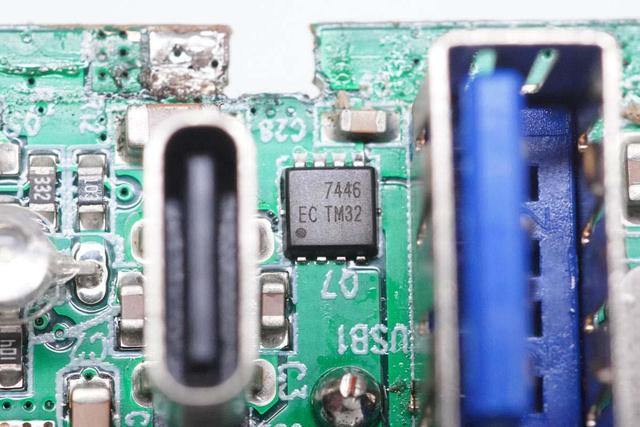

另一颗特写。

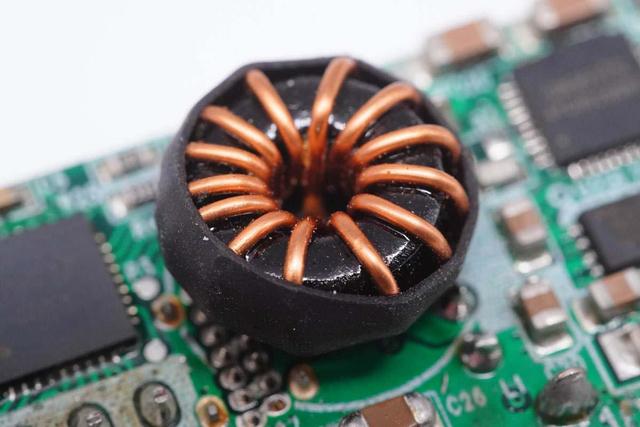

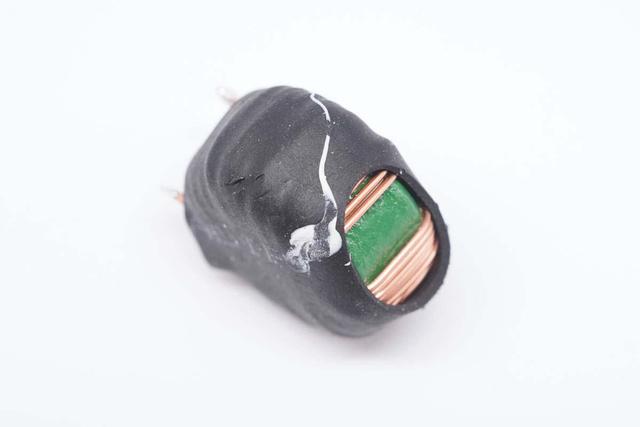

升降压磁环电感特写，外套热缩管保护。

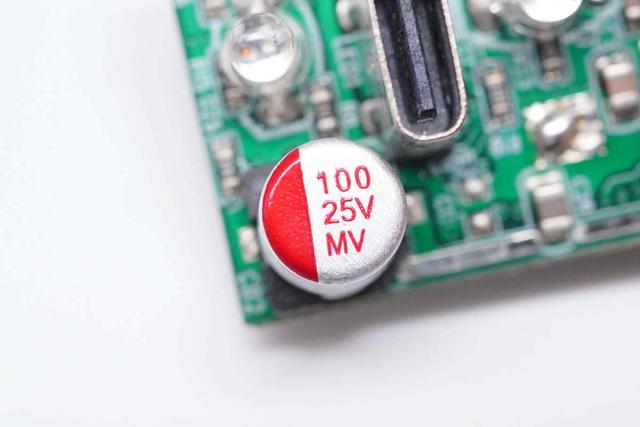

USB-C1口输出滤波固态电容规格为25V 100μF。

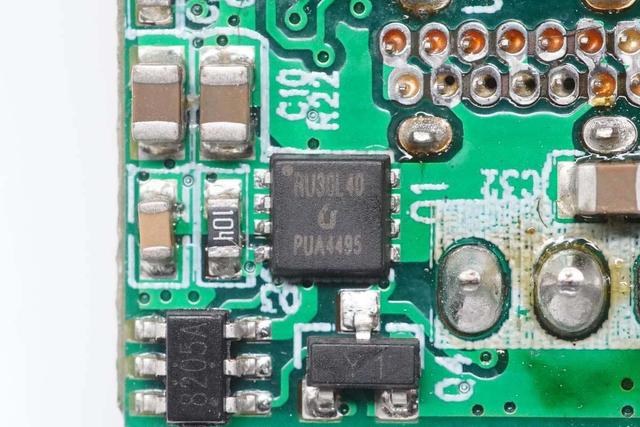

输出VBUS开关管采用锐骏RU30L40M2，PMOS管，耐压30V，PDFN3333封装。

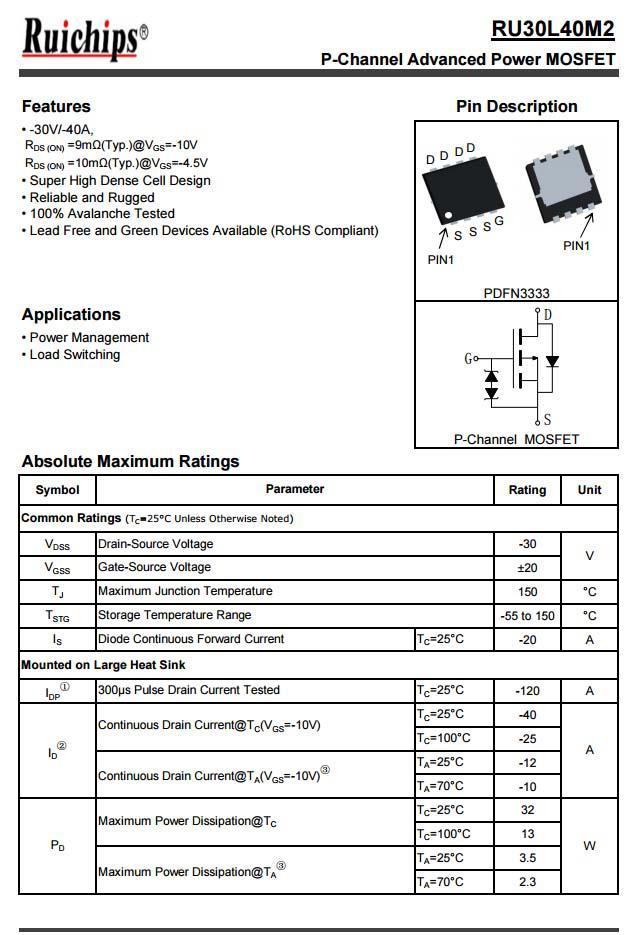

锐骏RU30L40M2资料信息。

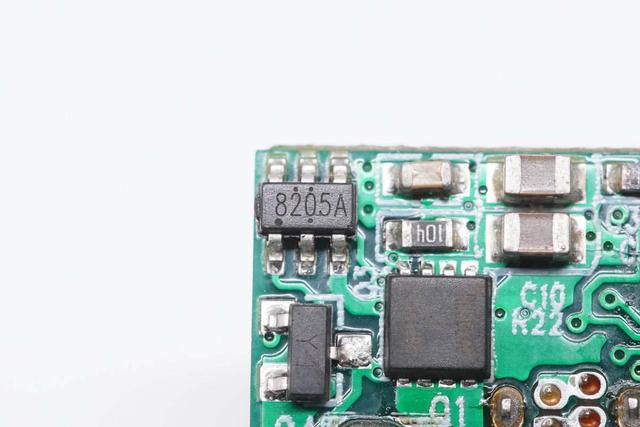

丝印8205A MOS管。
C1口指示灯特写。

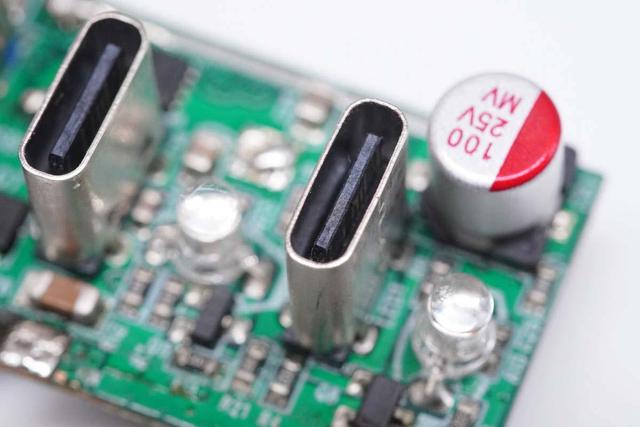

USB-C1母座特写。

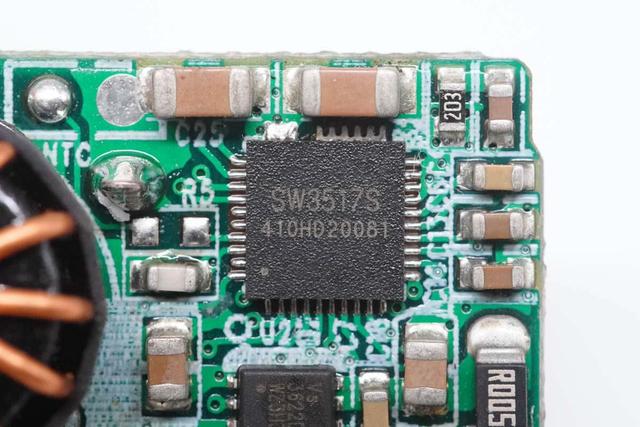

采用智融SW3517S作为C2和A口降压协议IC。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，最大输出PD 100W（20V5A），CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

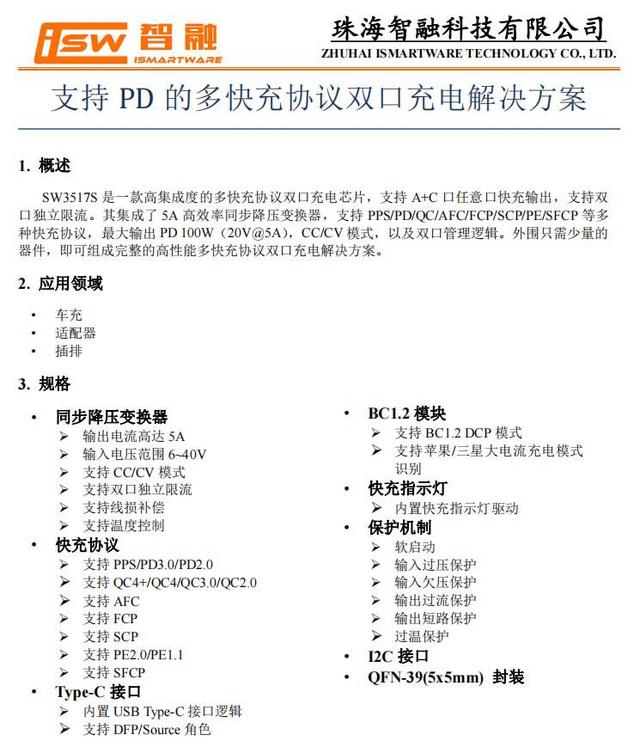

智融SW3517S资料信息。

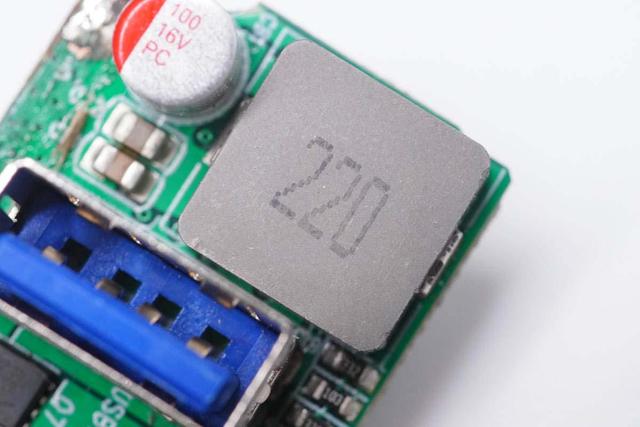

22μH降压电感特写。

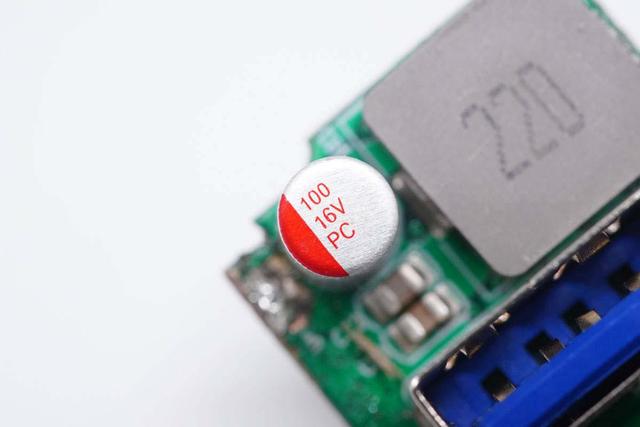

C2口和A口降压输出滤波固态电容规格为16V 100μF。

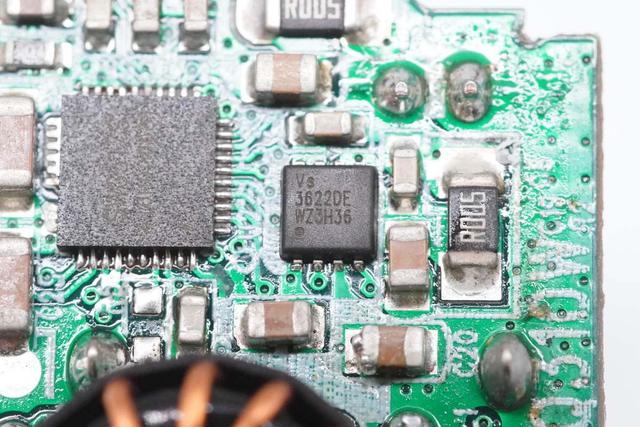

1A1C接口输出VBUS开关管采用威兆VS3622DE，NMOS管，耐压30V，PDFN3333封装，用于两个端口输出分配。

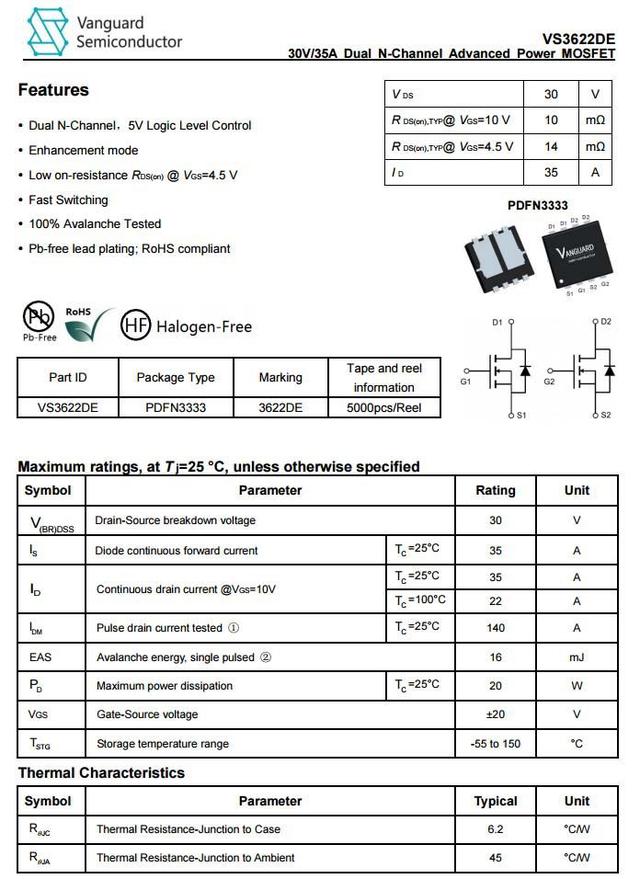

威兆VS3622DE资料信息。

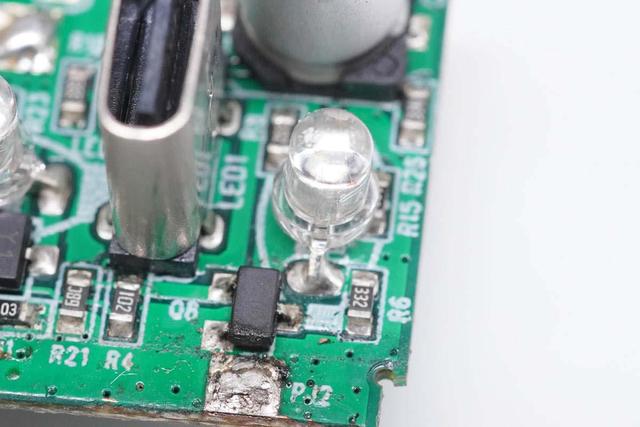

另一颗指示灯特写。

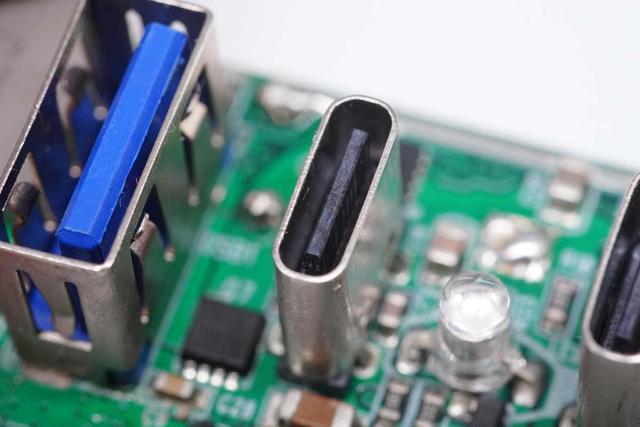

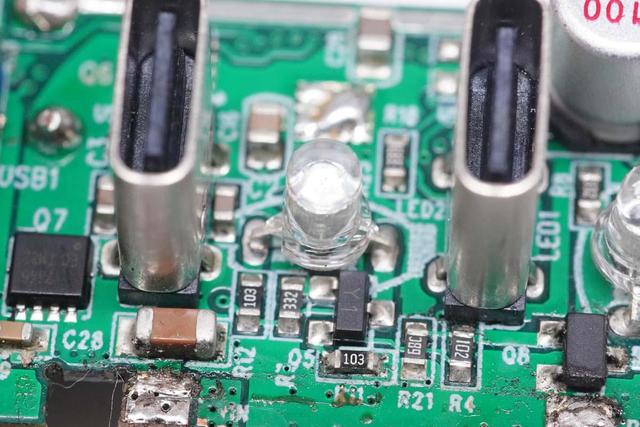

USB-C2母座特写。

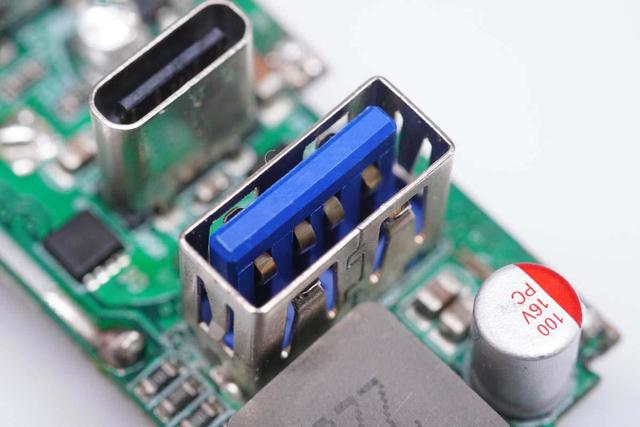

USB-A母座特写。

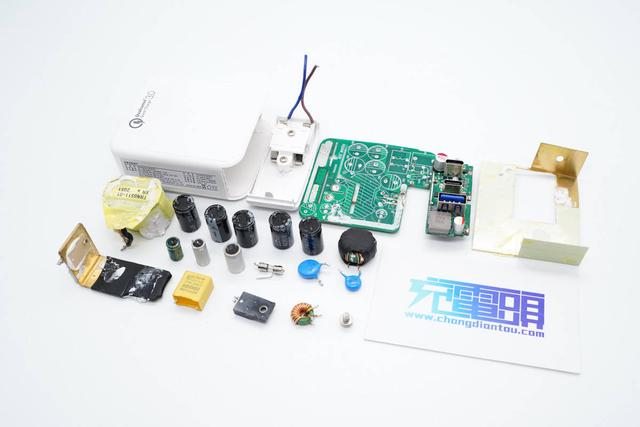

全部拆解完毕，来张全家福。
充电头网拆解总结
NEOQUICK这款65W快充充电器顶部微凹，与现在主流的方块或柱状造型充电器相比，颇具特色。配备的三个接口支持QC、PD、AFC、FCP、SCP、PE、PPS等主流快充协议，C口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组齐全电压档位。可满足笔电、平板、手机等设备快充需求，且兼容性好。
充电头网通过拆解发现，充电器元器件布局有条理，输出端设有一块二次降压小板，模块正面覆盖黄铜散热片，变压器处镂空。充电器开关电源采用必易微KP2201SGA+KP4050LGA高性能快充方案，待机功耗、系统效率表现不俗，兼容CCM/QR/DCM多种工作模式，是专为大功率PD快充设计的方案。
另外开关电源搭配士兰微超级结高压MOS管SVSP14N65FJD2。输出端小板上设有两路电路，其中C2和A口采用智融高集成降压协议IC SW3517S控制输出。
