【解密】华为发明WLAN设备射频、基带芯片方案;苹果真全面屏新专利曝光;三星滑屏手机专利公布，真正无打孔的真全面屏

1、【专利解密】ICT专家又出新技术 华为发明WLAN设备射频、基带芯片方案

2、赛微电子杨云春：BAW及FBAR滤波器目前处于工艺开发及验证阶段

3、苹果真全面屏新专利曝光：刘海 感叹号都没了

4、三星滑屏手机专利公布，真正无打孔的真全面屏

1、【专利解密】ICT专家又出新技术 华为发明WLAN设备射频、基带芯片方案

【嘉勤点评】华为发明的应用于WLAN设备中的射频和基带芯片方案，通过多个射频收发电路和中频收发电路相互配合，可以解决WLAN设备的射频走线损耗较大，导致WLAN设备的性能受到影响的问题。

集微网消息，随着无线技术的发展，无线局域网（WLAN）设备已能够支持多个频段，支持多个频段的WLAN设备通常包括：多个天线、多个射频芯片和一个基带芯片等。

其中，基带芯片分别与多个射频芯片连接，多个射频芯片通过射频走线分别与多个天线连接。但是，目前WLAN设备的射频走线损耗较大，导致WLAN设备的性能受到影响。

为解决该问题，华为在2020年8月28日申请了一项名为“射频芯片、基带芯片及WLAN设备”的发明专利（申请号：202010889734.5），申请人为华为技术有限公司。

根据该专利目前公开的相关资料，让我们一起来看看这项技术方案吧。

如上图，为该专利中发明的WLAN设备的结构示意图，该设备主要包括有：天线11、射频芯片12和基带芯片13等组件，射频芯片分别与基带芯片和天线连接。基带芯片包括基带处理电路和中频处理电路，且基带处理电路主要由基带电路、媒介接入控制（MAC）电路和物理层（PHY）电路等组成。

在WLAN设备接收信号的过程中，天线接收无线电波将无线电波转换为射频信号，然后向射频芯片发送转换得到的射频信号，射频芯片将射频信号转换为中频信号，对转换到的中频信号进行信号处理，并向基带芯片发送处理后的中频信号。基带芯片根据中频信号得到数据信号，并输出得到的数据信号。

当WLAN设备发送信号时，基带芯片根据接收的数据信号生成中频信号，对得到的中频信号进行信号处理，并向射频芯片发送处理后的中频信号。射频芯片对中频信号进行信号处理，将处理后的中频信号转换为射频信号，并向天线发送转换得到的射频信号。最后，天线将该射频信号转换为无线电波并发送。

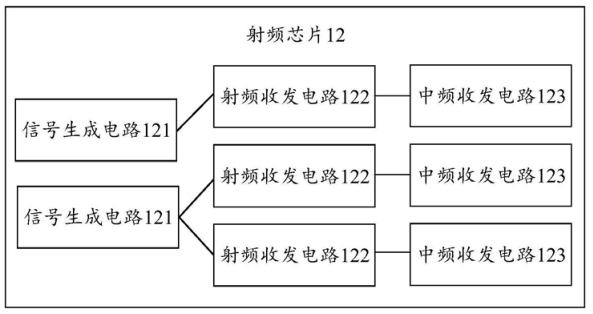

如上图，为上述方案中的射频芯片的结构示意图，该射频芯片包括有信号生成电路121、三个射频收发电路122和三个中频收发电路123，每个射频收发电路和中频收发电路一一对应连接。第一信号生成电路用于生成第一射频本振信号，第二信号生成电路用于生成第二射频本振信号。其中，第一射频本振信号所属的频段和第二射频本振信号所属的频段不同，例如第一射频本振信号属于2.4GHz频段，而第二射频本振信号属于5GHz频段。

由于三个射频收发电路中的两个射频收发电路能够分别根据第一射频本振信号和第二射频本振信号，将接收到的信号在中频信号和射频信号之间进行转换，且第一射频本振信号所属的频段和第二射频本振信号所属的频段不同。因此，能够使得射频芯片支持至少两个频段，即该射频芯片能够收发至少两个频段的射频信号。

当在WLAN设备中采用这种射频芯片时，由于该射频芯片能够收发至少两个频段的射频信号，该射频芯片能够与用于收发该至少两个频段的射频信号的天线连接，使得用于收发该频段的射频信号的天线无需分别与两个仅支持单一频段的射频芯片连接。

这样，在设置WLAN设备中天线与射频芯片之间的射频走线时，能够根据天线和射频芯片的部署位置灵活设置射频走线，有利于减小射频芯片与天线之间的射频走线的长度，从而降低射频走线之间交叉的几率。

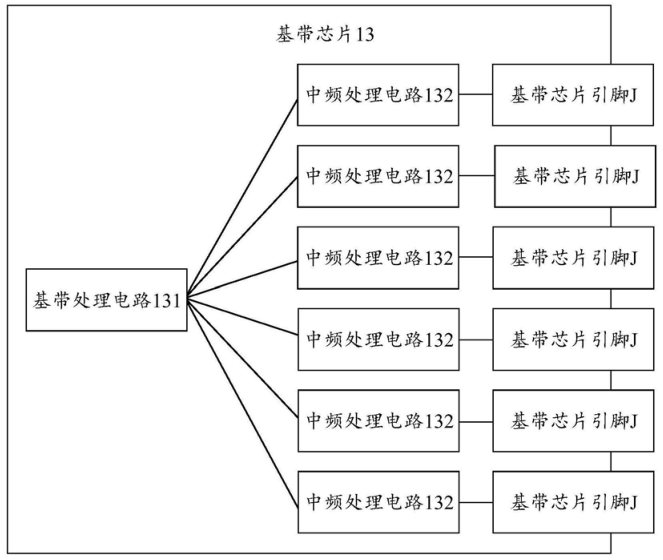

最后，如上图，为该专利中的基带芯片的结构示意图，基带芯片主要包括基带处理电路131和多个中频处理电路132。多个中频处理电路包括第一中频处理电路和第二中频处理电路，第一中频处理电路的工作频段与第二中频处理电路的工作频段不同。

在发送信号的过程中，基带处理电路可以基于接收到的数据信号生成多个基带输出信号，并将该多个基带输出信号分发至多个中频处理电路，中频处理电路将接收到的基带输出信号转换为中频信号，在时域上对转换得到的中频信号进行信号处理，并通过基带芯片引脚J输出处理后的中频信号。

而在接收信号的过程中，中频处理电路从基带芯片引脚J接收到中频信号后，可以在时域上对该中频信号进行信号处理，将处理后的中频信号转换为基带输入信号。之后，将转换得到的基带输入信号发送至基带处理电路，基带处理电路基于中频处理电路向其发送的基带输入信号处理得到数据信号，最后再输出得到的数据信号。

以上就是华为发明的应用于WLAN设备中的射频和基带芯片方案，该方案通过多个射频收发电路和中频收发电路相互配合，可以解决WLAN设备的射频走线损耗较大，导致WLAN设备的性能受到影响的问题。

关于嘉勤

深圳市嘉勤知识产权代理有限公司由曾在华为等世界500强企业工作多年的知识产权专家、律师、专利代理人组成，熟悉中欧美知识产权法律理论和实务，在全球知识产权申请、布局、诉讼、许可谈判、交易、运营、标准专利协同创造、专利池建设、展会知识产权、跨境电商知识产权、知识产权海关保护等方面拥有丰富的经验。

（校对/holly）

2、赛微电子杨云春：BAW及FBAR滤波器目前处于工艺开发及验证阶段

集微网报道 4月15日，在2021年度网上业绩说明会上，赛微电子独立董事景贵飞表示，北京 FAB3 的一期产能在去年的第一阶段已拥有5000片/月的产能，当前正在建设第二阶段的5000片/月产能；与此同时二期的 20000 片/月产能也正在建设中。

而其董事长、总经理杨云春进一步称，北京工厂去年下半年的产能是 5000 片/月，总产量是四千多片，产线从零开始一步一步来，需要一个过程。

赛微电子董秘张阿斌表示，公司旗下的 MEMS 产线均属于混线生产，一方面是不同产品在同一条产线同时进行生产；另一方面是工艺开发和晶圆制造也在同一条产线同时进行。产能利用率低最主要的原因是晶圆制造业务的规模增长速度低于产能的新增速度，因为工艺开发业务即使订单饱满，也较难显著提高整条产线的利用率。

对于滤波器产品，杨云春表示，BAW及FBAR滤波器目前处于工艺开发及验证阶段，几款产品的开发验证都在进行中，预计今年陆续能出来。

关于市场情况，张阿斌称，从客户端反馈的信息，的确消费电子、汽车电子行业整体受到疫情的一定影响和冲击，自然也会向上传导至基础元器件的采购生产安排，公司将继续拓宽晶圆产品类别及应用领域，以继续推进产能爬坡。

（校对/Lee）

3、苹果真全面屏新专利曝光：刘海 感叹号都没了

近日，美国专利商标局(USPTO)公布了苹果在2019年9月24日提出的专利，暗示着苹果在不久之后会推出一款全面屏iPhone。

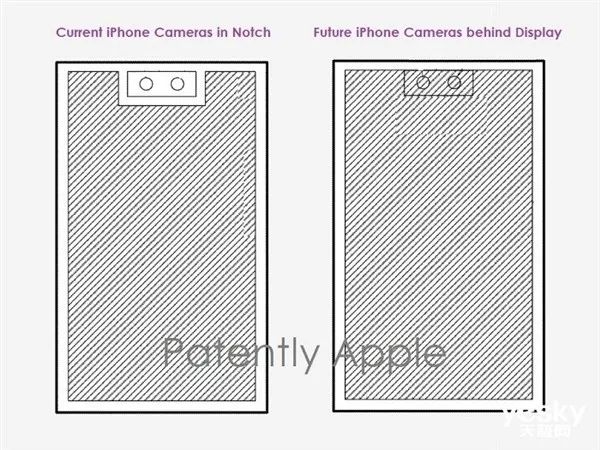

根据曝光的专利图可以看到，iPhone设备上已经没有了专属刘海或者是感叹号造型，并且将前置摄像头TrueDepth摄像头系统隐藏于显示面板的下方。

从示意图不难看出，这项专利上与目前的屏下摄像头技术并无本质差别，但也意味着苹果也需要面对目前屏下摄像头技术存在的成像问题。

虽然只是曝光了一个专利信息，但不能否定的是，苹果也会紧跟时代推出全面屏手机。

4、三星滑屏手机专利公布，真正无打孔的真全面屏

4 月 16 日消息，随着折叠屏手机市场开始大放异彩，更多可能的未来产品逐渐浮现。例如早在 2020 年，OPPO 就推出了首款卷轴屏概念手机，看起来非常酷，甚至比可折叠智能手机更有趣。

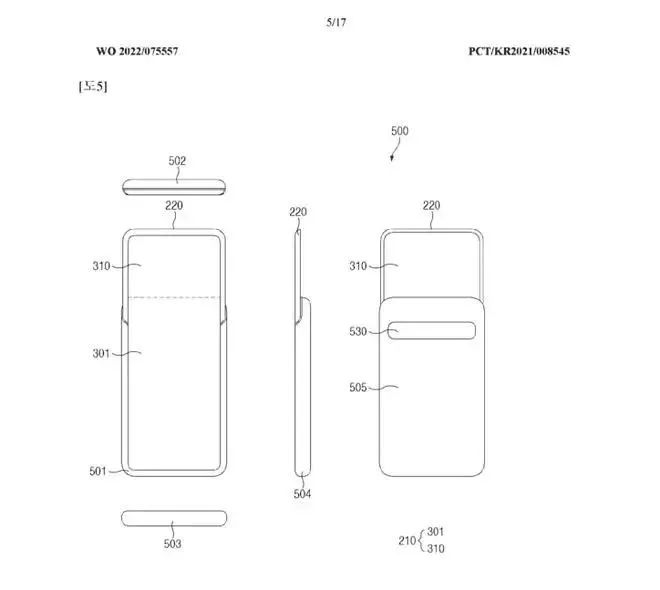

此前也有爆料称三星、LG 等厂商也在研发滚动屏幕的智能手机，但真机从未面世。三星现有一个最新专利，展示了这款可能存在的机型。

我们不清楚滚动或滑动屏幕对三星的意义，但看起来这款机型设计语言颇为先进，更像是一款采用滑盖 / 滑屏式的 Flip 手机。在某种程度上也有一些小米 Mix 3 系列那种滑动式的概念设计。
