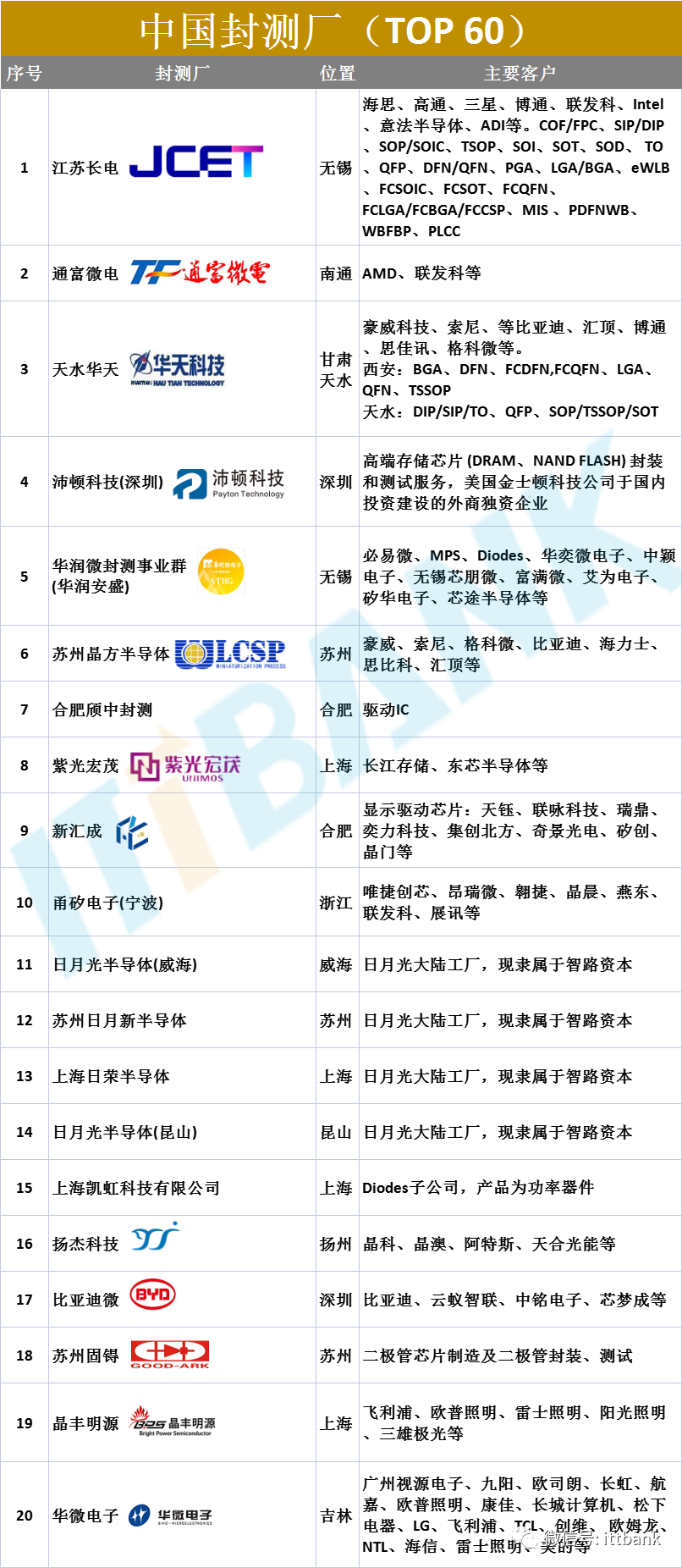

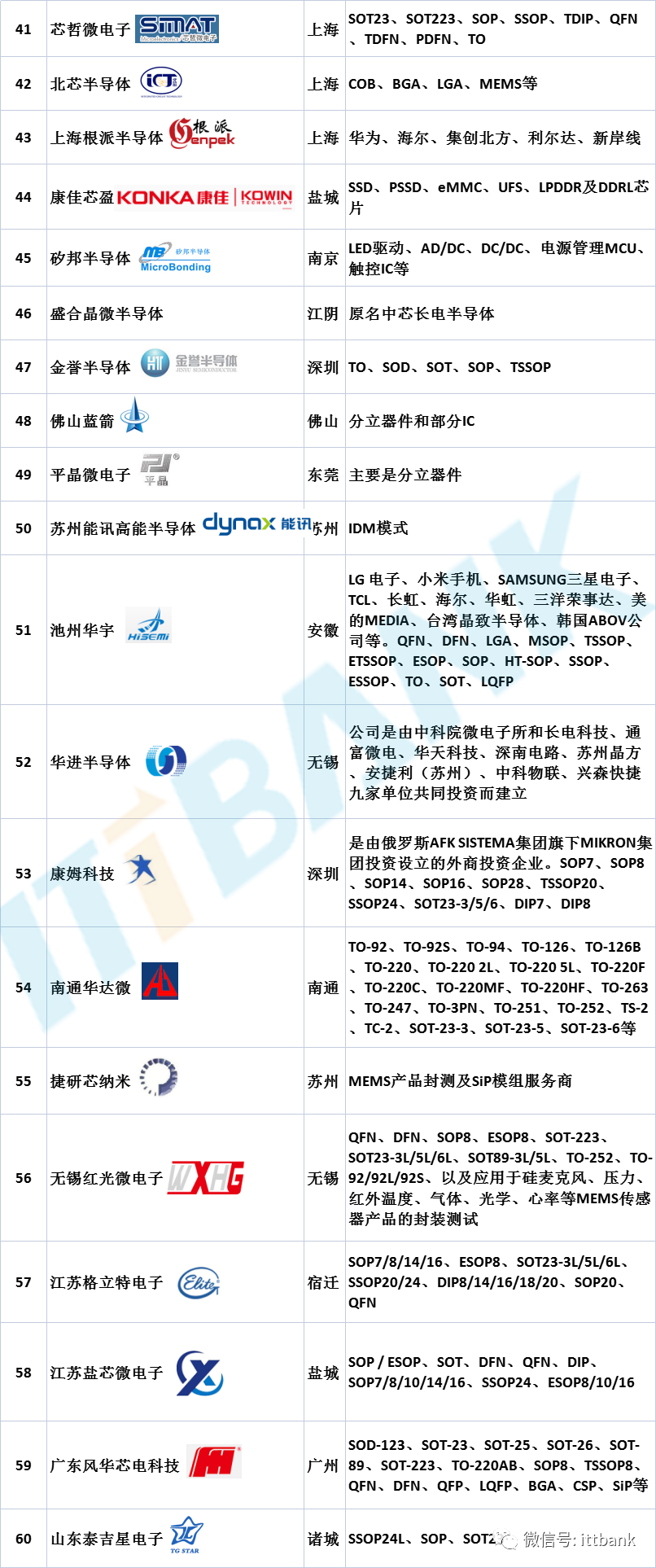

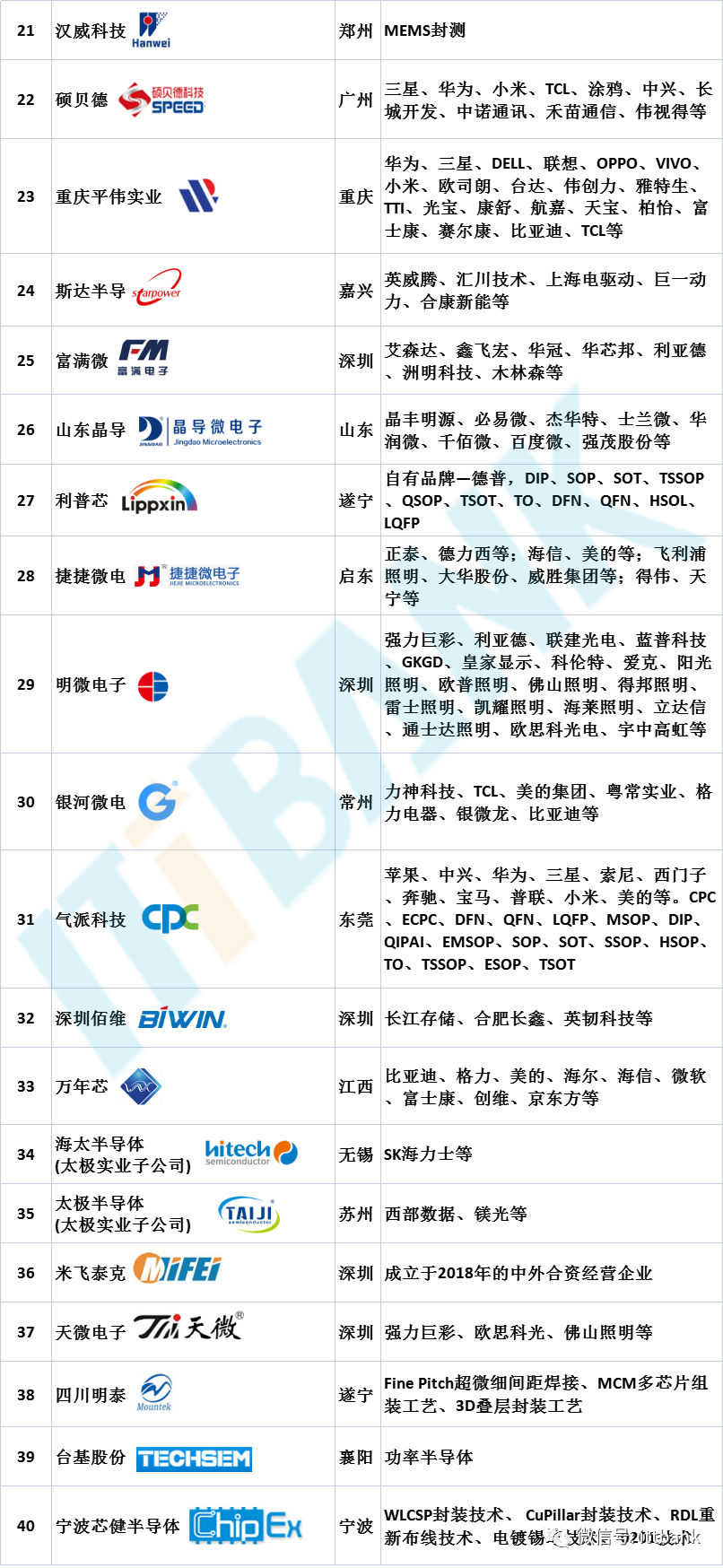

中国封测厂（TOP60）！

注：排名无先后

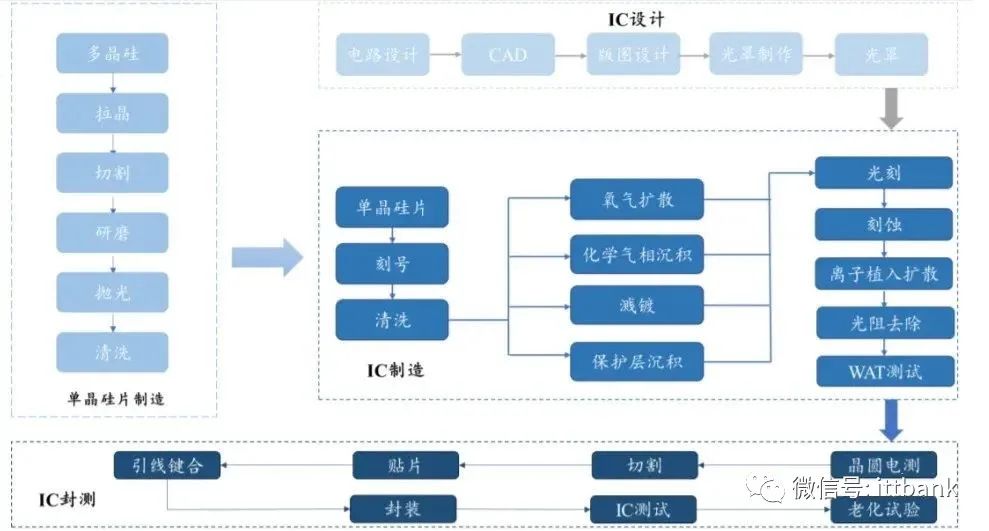

半导体生产流程由晶圆制造、晶圆测试、芯片封装和封装后测试组成。半导体封测是指将通过测试的晶圆按照产品型号及功能需求加工得到独立芯片的过程。

封装过程为：
来自晶圆前道工艺的晶圆通过划片工艺后，被切割为小的晶片，然后将切割好的晶片用胶水贴装到相应的基板（引线框架）架的小岛上，再利用超细的金属（金、锡、铜、铝）导线或者导电性树脂将晶片的接合焊盘连接到基板的相应引脚，并构成所要求的电路；然后再对独立的晶片用塑料外壳加以封装保护。
塑封之后，还要进行一系列操作，如后固化、切筋和成型、电镀以及打印等工艺。封装完成后进行成品测试，通常经过入检、测试、和包装、等工序，最后入库出货。
