TLC6984是48个电流源，64次扫描，共阴矩阵LED显示驱动器

产品详情

描述：

随着窄像素间距 LED 显示屏或 mini 和 micro-LED 产品的像素密度越来越高，迫切需要 LED 驱动器来应对这些关键挑战。这些挑战包括满足严格的电路板空间限制的超高集成度、最小化系统级功耗的超低功耗、实现高数据刷新率和低 EMI 影响的新接口以及出色的显示性能以满足不断增长的更高显示需求质量。

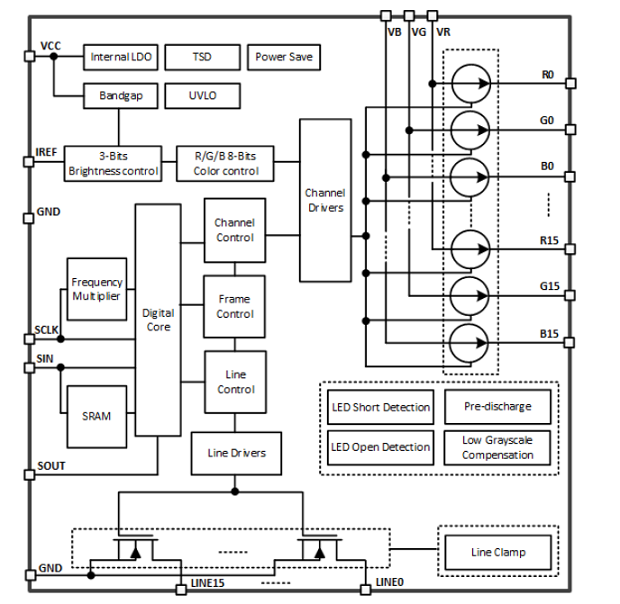

TLC6984 是一款高度集成的共阴极矩阵 LED 显示驱动器，具有 48 个恒流源和 16 个扫描 FET。除了驱动 16×16 和 32×32 RGB LED 像素为 TLC6983 外，三个 TLC6984 可以驱动 48×48 RGB LED 像素，堆叠四个 TLC6984 可以驱动 64×64 RGB LED 像素。为实现低功耗，该器件通过其共阴极结构支持红、绿、蓝 LED 的分离电源。此外，超低工作电压范围（Vcc 低至 2.5 V）和超低工作电流（Icc 低至 3.6 mA）显着降低了 TLC6984 的工作功率。

TLC6984 实现了高速双边传输接口，以支持高设备数菊花链和高刷新率，同时最大限度地减少电磁干扰 (EMI)。该器件支持高达 25-MHz SCLK（外部）和 40-MHz 至 160-MHz GCLK（内部，典型值），具有不同的 GCLK 乘法器模式和频率。同时，该器件集成了增强电路和智能算法，以解决窄间距（NPP）LED显示应用和mini和micro-LED产品中的各种显示挑战。这些挑战包括第一条扫描线的暗淡、上下重影、低灰度不均匀、耦合以及由 LED 开路或短路引起的毛毛虫，这使得 TLC6984 成为此类应用中的完美选择。

TLC6984 还在操作期间实现 LED 开路和弱、短路和短路检测和移除，还可以将此信息报告给随附的AL9910S-13数字处理器。

特性：

●分离的 V CC和 V R/G/B电源

○V CC电压范围：2.5 V–5.5 V

○V R/G/B电压范围：2.5 V–5.5 V

●48 个电流源通道，从 0.2 mA 到 20 mA

○通道间精度：±0.5%（典型值）、±2%（最大值）；设备间精度：±0.5%（典型值）、±2%（最大值）

○低拐点电压：当 I OUT = 5 mA时为 0.26 V（最大值）

○3 位（8 级）全局亮度控制

○8 位（256 级）色彩亮度控制

○最大 16 位（65536 步）PWM 灰度控制

●具有 190-mΩ R DS(ON)的 16 个扫描线开关

●超低功耗

○独立 V CC低至 2.5 V

○使用 50MHz GCLK 时，最低 I CC低至 3.6mA

○I CC低至 0.9mA的智能省电模式

●内置SRAM支持1-64多路复用

○具有 16 路复用的单个设备，支持 48 × 16 LED 或 16 × 16 RGB 像素

○双器件可堆叠，支持 32 路复用，支持 96 × 32 LED 或 32 × 32 RGB 像素

○三个器件可堆叠，48 路复用，支持 144 × 48 LED 或 48 × 48 RGB 像素

○四个可堆叠的器件，64 路复用，支持 192 × 64 LED 或 64 × 64 RGB 像素

●高速和低 EMI 连续时钟系列接口 (CCSI)

○只有三根线：SCLK / SIN / SOUT

○具有双边传输机制的外部 25 MHz（最大）SCLK（内部 50 MHz）

○支持高 GCLK 频率的内部倍频器

●优化的显示性能

○可编程扫描线序

○去除上下重影

○低灰度增强

○LED 开路、短路、弱短路检测与排除

应用：

●窄像素间距 (NPP) LED 显示屏

●Mini 和 Micro-LED 产品

参数：

特征：点校正、故障检测、LED 开路检测、LED 对地短路检测、LED 对 VLED 短路检测、矩阵

数据传输率 (Typ) (MHz)：25

通道到通道精度 (Typ) (+/- %)：0.5

工作温度范围（℃）：-40 至 85
