应同学们在后台的请求，再分享几个利用图形界面设计实现Pcell其它功能的方法，完善最初的Pcell。
添加fingers属性
接下来的内容会介绍稍微复杂一点的Pcell实现过程，主要还是利用图形化设计界面，按照需要设计一些可供选择的功能，简化版图设计过程中的操作。
主要内容：实现MOS管的fingers属性，大部分设计中MOS管的尺寸调整都会涉及到fingers属性，那么如何实现具有fingers属性的Pcell呢？
关于更基础的Pcell操作，可以参考系列文章的基础篇，下面直接给出具体操作，默认大家已经熟悉Pcell相关的基础内容。

实现MOS管的fingers属性需要配合Stretch和Repeat功能，首先定义三个Stretch命令。

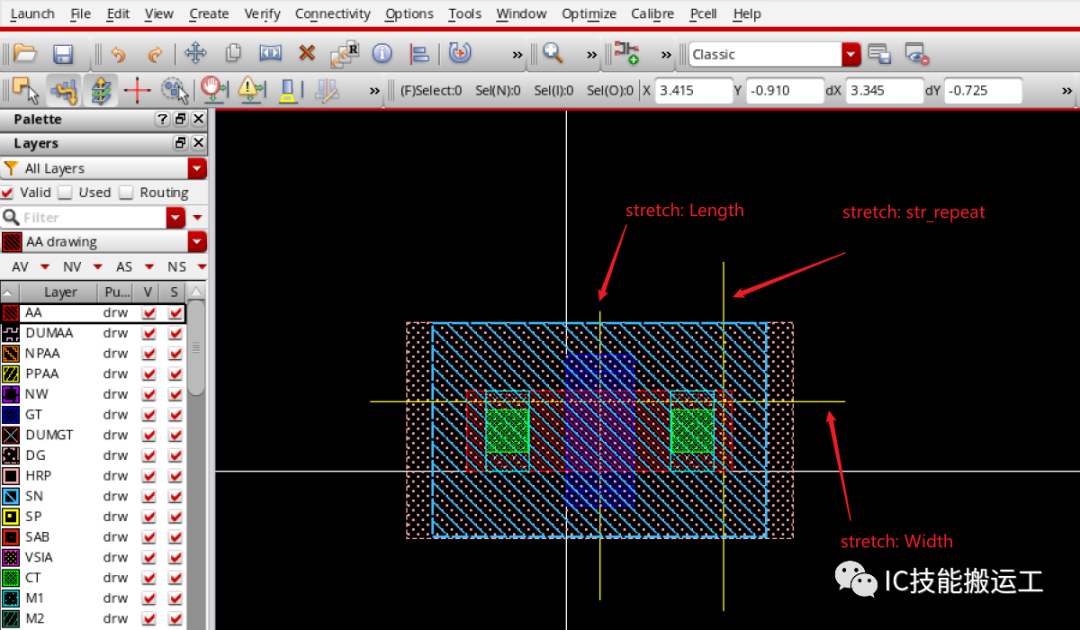

包括：Length、Width的Stretch命令，这个在之前的文章里面介绍过，str_repeat命令是实现fingers属性的辅助Stretch命令。

每个Stretch需要填的内容都和下面图片保持一致，特别需要注意用红色框线标注的地方。

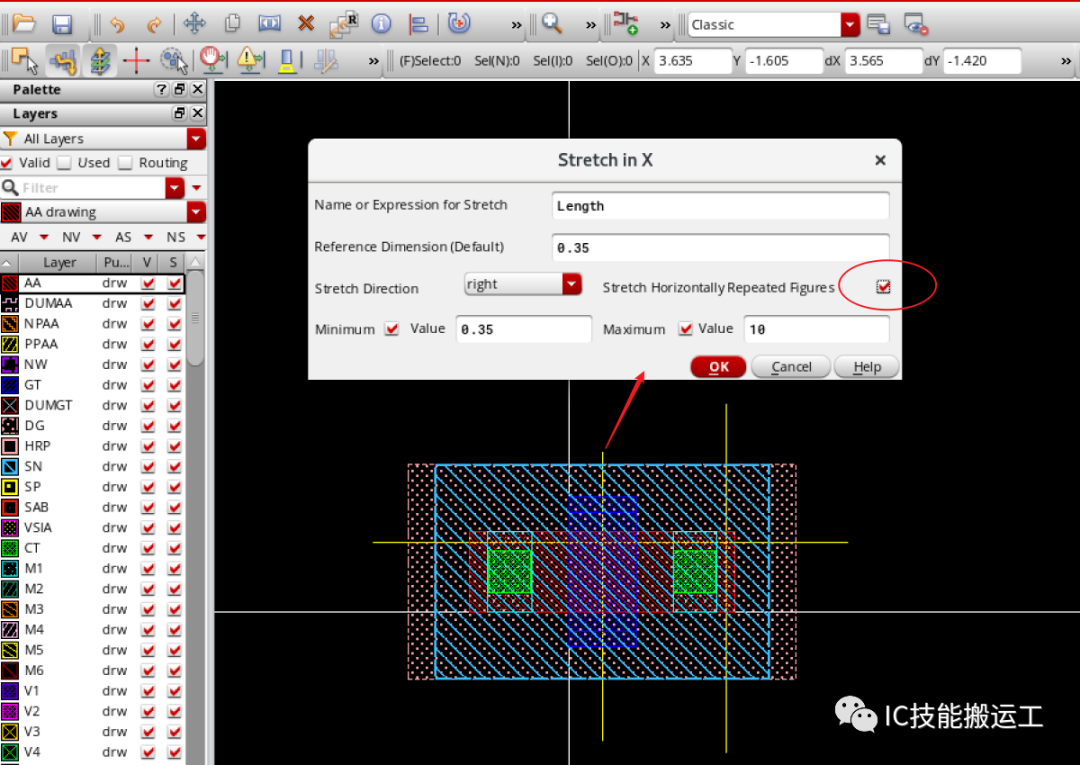

Stretch 命令实现Length

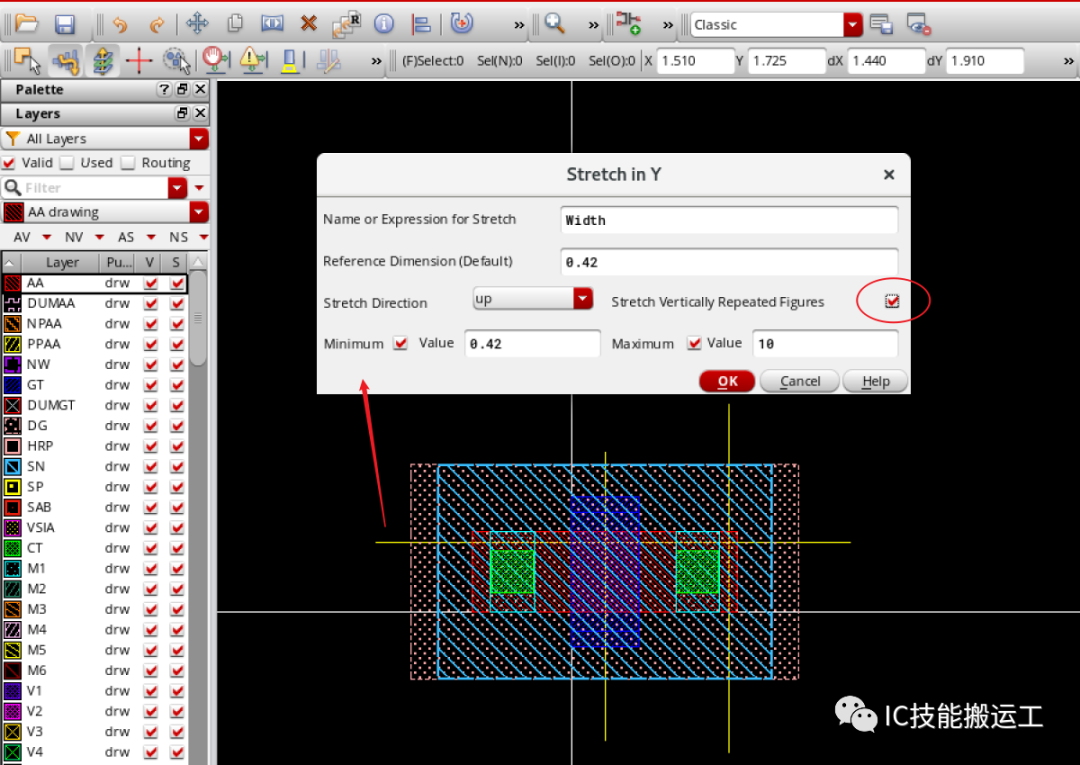

Stretch 命令实现Width

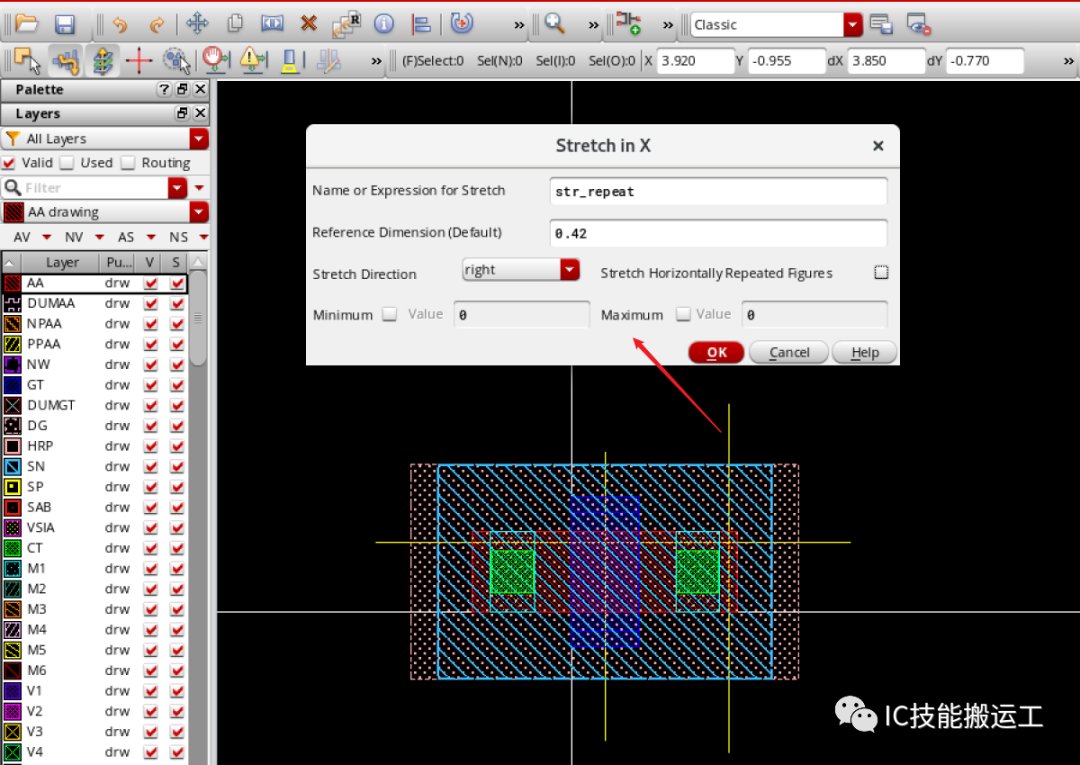

辅助Stretch 命令

按照上面的操作定义完Stretch命令之后，还需要定义Repeat命令，分别实现fingers属性的各层次复制和contact孔的X及Y方向复制。

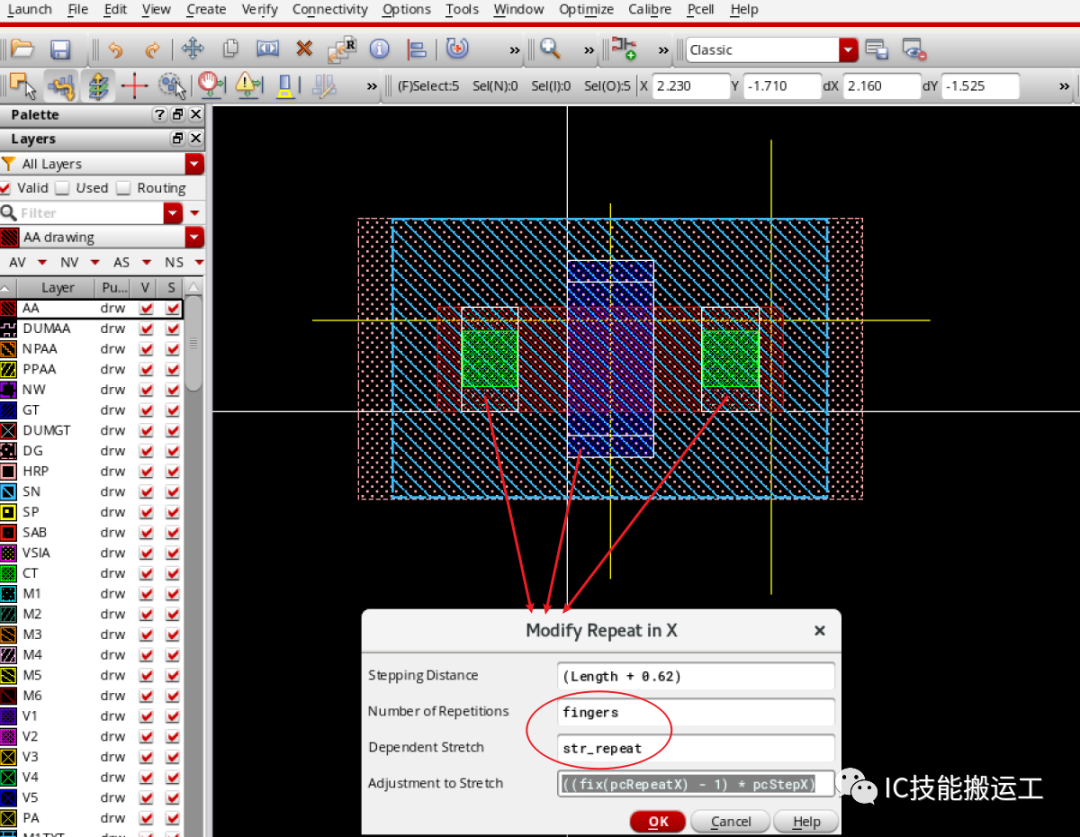

选中MOS管的栅以及源、漏处的金属，定义X方向的Repeat命令，按照上图填写相关内容。

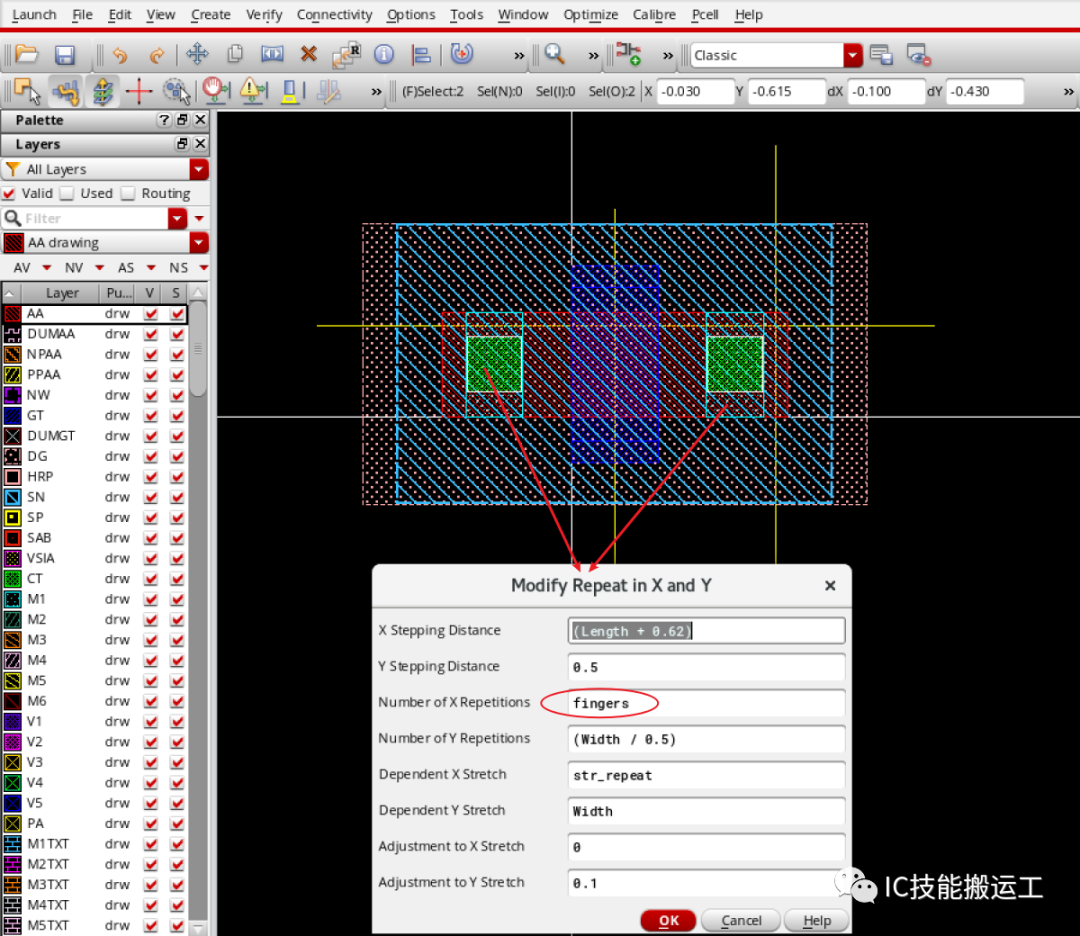

其中，Stepping Distance需要设置成跟随MOS管Length属性变化，后面的常数是栅到源、漏contact的间距。选中MOS管的contact，定义X and Y方向的Repeat命令，按照上图内容完成相关设置。

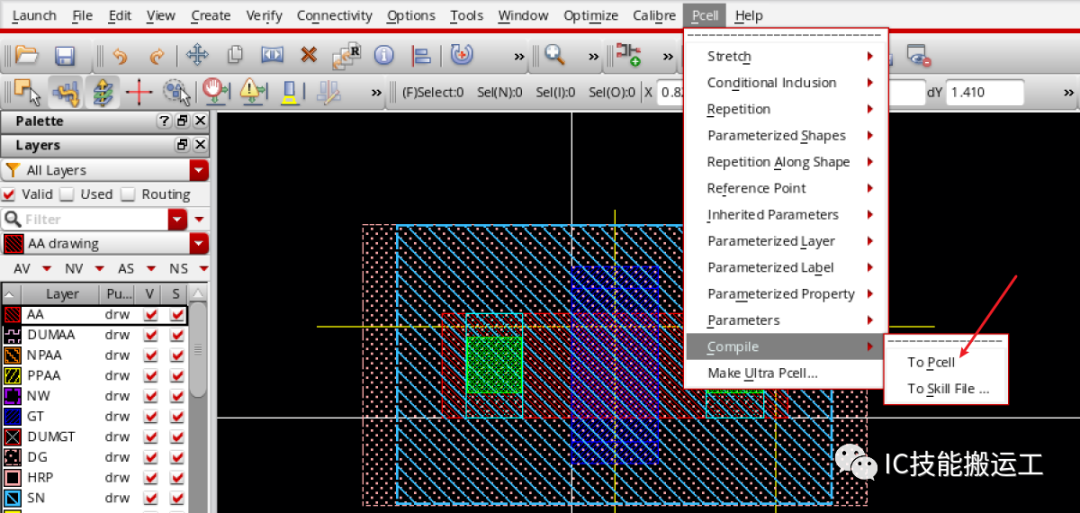

其中，Number of X Repetitions需要设置成MOS管的fingers属性，Y方向的Repeat命令与之前文章中的内容一致，不再重复说明。完成上面设置之后，选择Pcell->Compile->To Pcell命令，即可生成Pcell，在其它版图中调用该Pcell，可以按照需要调整不同属性的值。
Pcell效果演示

下面简单演示实现的Pcell功能，各位同学可以按照上面的操作，设计自己的Pcell功能。

目前Pcell实现的功能还有一些粗糙，但是对于简单的应用已经足够了，后面关于Pcell更完善的功能会逐步跟同学们介绍，欢迎大家分享交流。
以上是本次准备的所有内容，各位同学如果有问题可以在文章评论处【随时提问】，因为小目同学个人水平有限，文中如有任何不当之处，还请【指正】，谢谢！
