拆解报告：Gosund65W2C1AWi-Fi智能排插CP5Pro

前言



随着人们用电节能意识的提高，以及物联网设备的普及，通过WiFi控制的插座，逐渐走入人们视野，并大大的方便了我们的生活。在公司就可以远程操作家中的插座，为家用电器提前通电，尽享智能生活带来的方便。



充电头网拿到了Gosund推出的CP5 Pro智能插排，这款插排支持米家远程控制，四个插孔均可以单独控制，并且支持65W PD快充，能够直接为笔记本充电。同时这款插排还支持用电计量和定时关闭功能，结合PD快充和单控功能，功能非常全面，下面就为大家带来这款插排的详细拆解。



Gosund Wi-Fi智能排插开箱

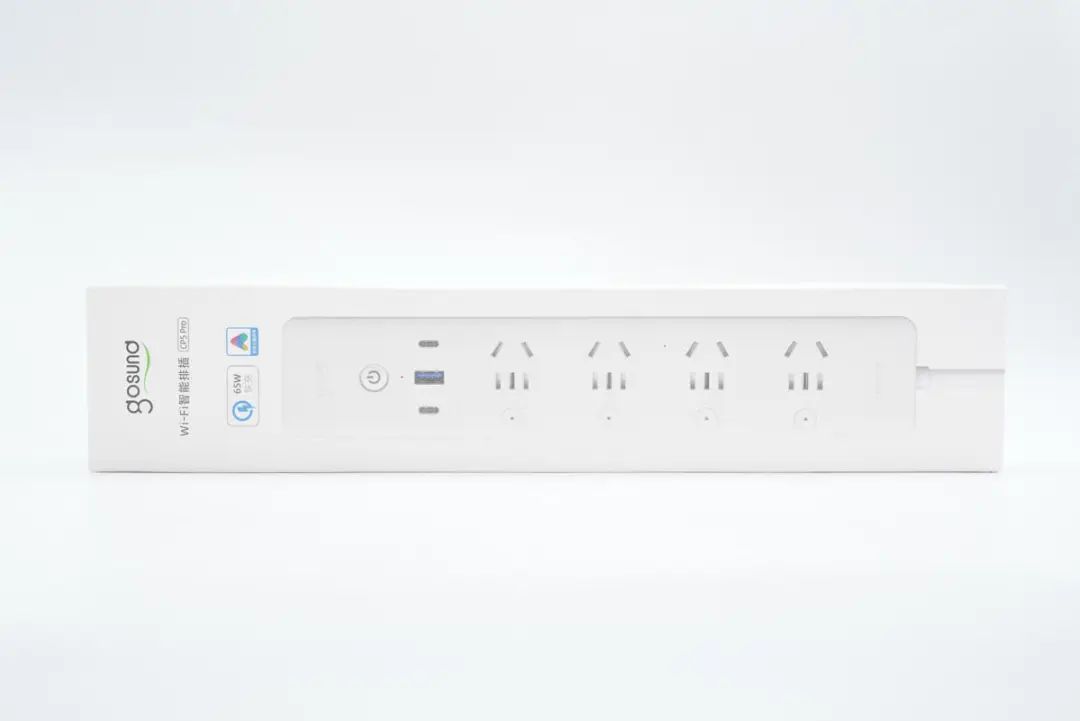

包装盒正面印有品牌、外观图等。





产品名称为Wi-Fi智能排插CP5 Pro，支持65W快充以及连接小爱同学。





背面印有产品卖点和参数信息。





包装内含排插、数据线和使用说明书。

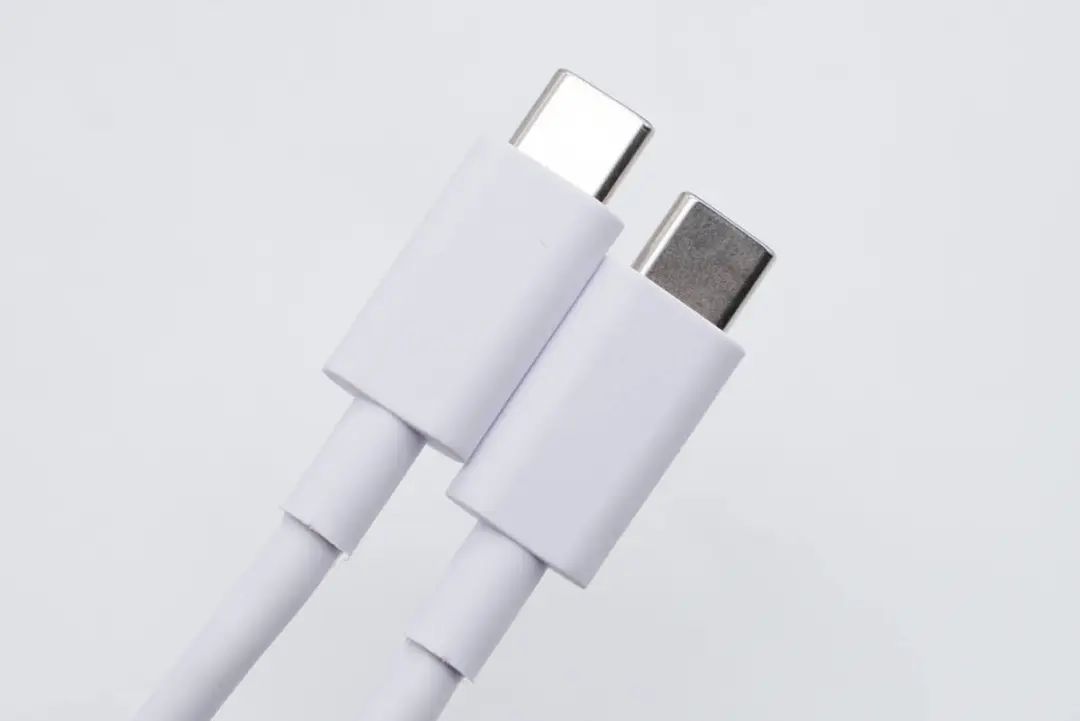

附带线缆是CC线，两端均做了抗弯折处理，外壳磨砂方便插拔。

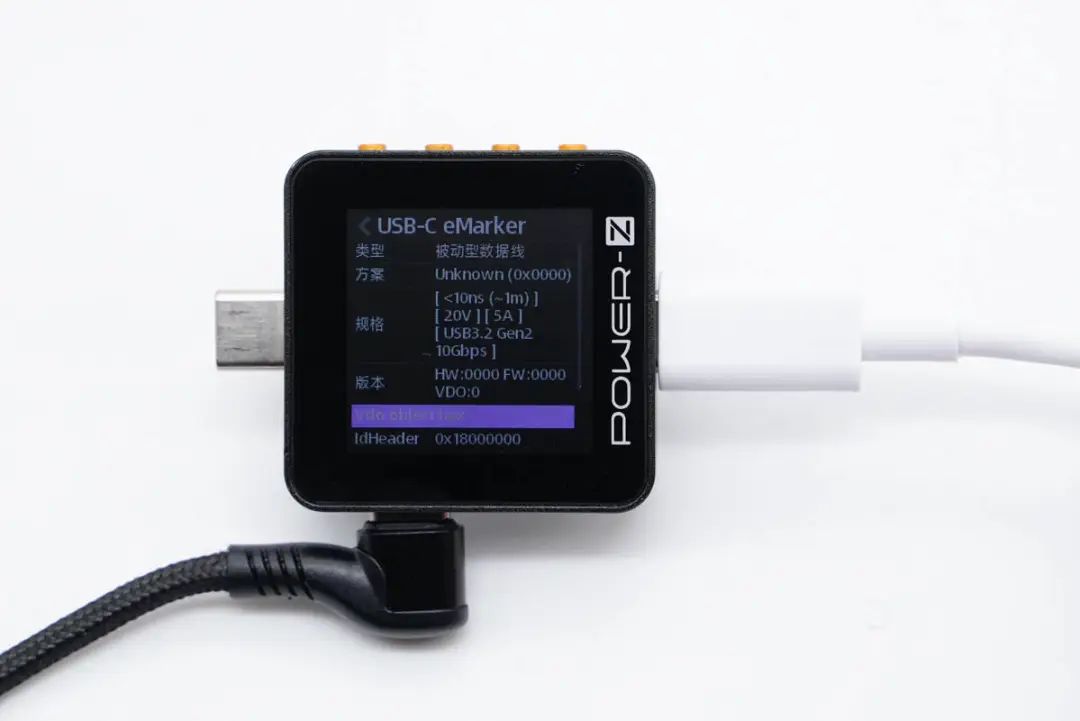

使用ChargerLAB POWER-Z KM002C测得线缆带有E-Marker芯片，电力传输能力为20V5A，即支持最大100W快充。

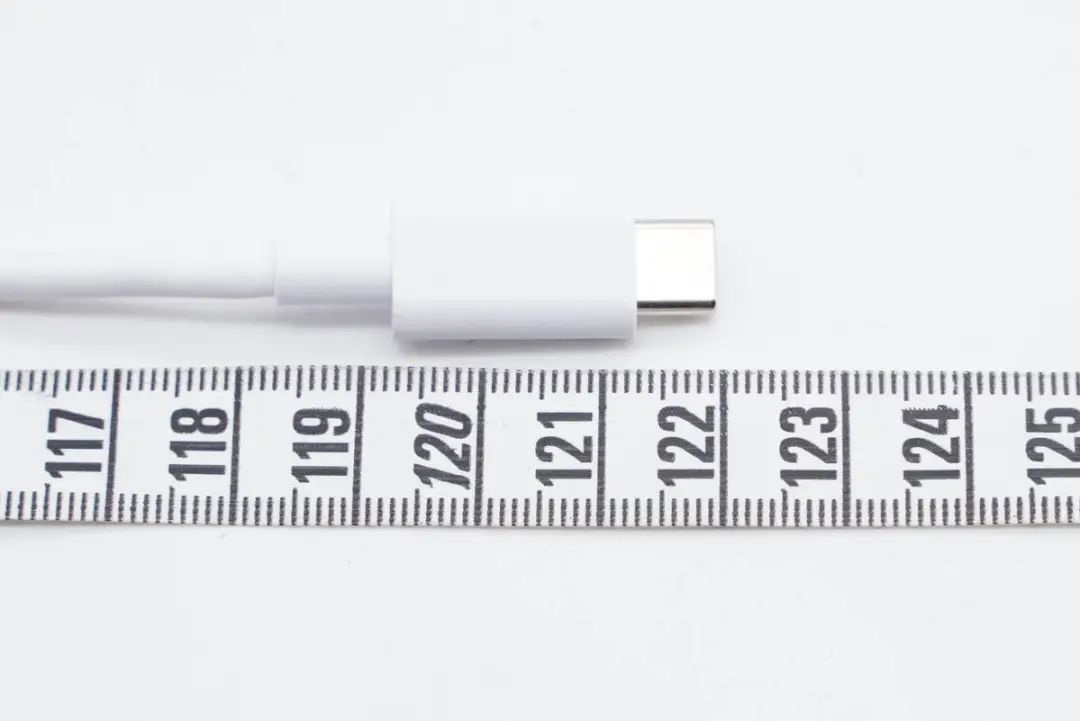

另外测得线缆长度约为122cm。

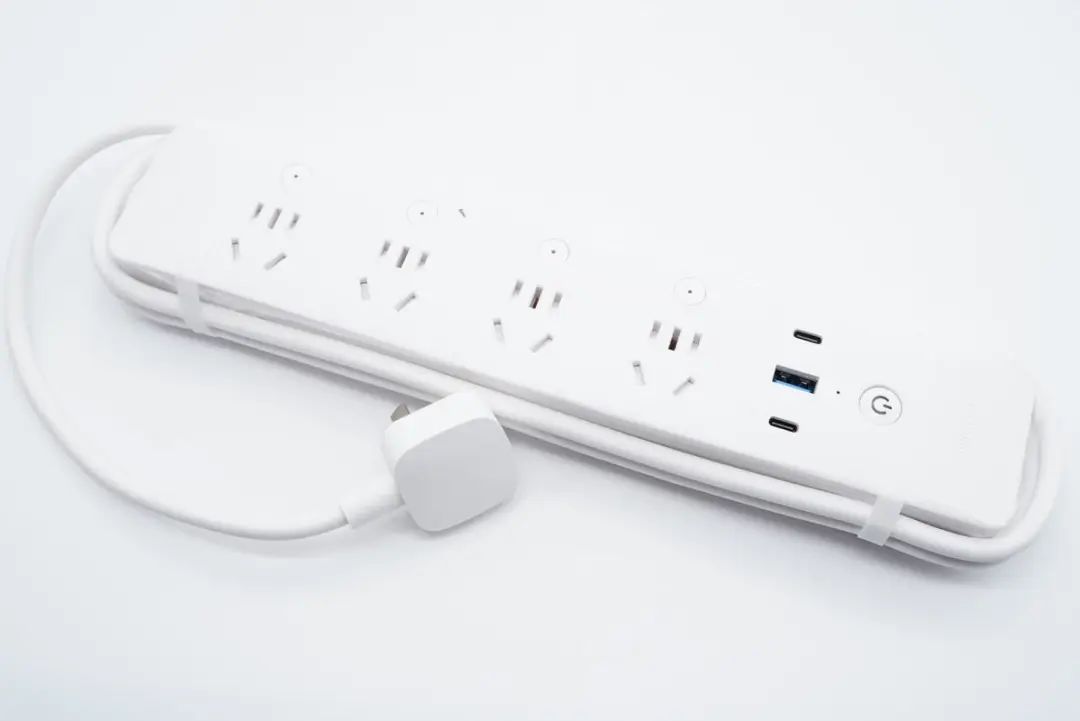

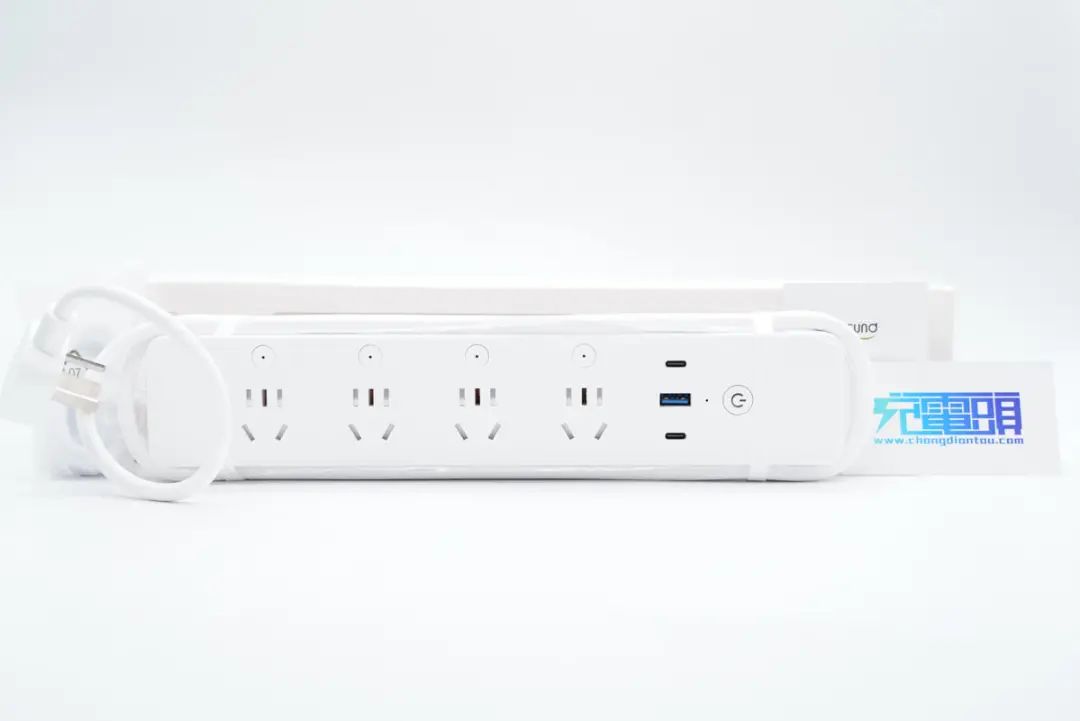

插座和电源线使用胶圈捆扎整理，插座机身是主流的长条直板造型，顶面磨砂，侧身以及底部外壳高光亮面处理。

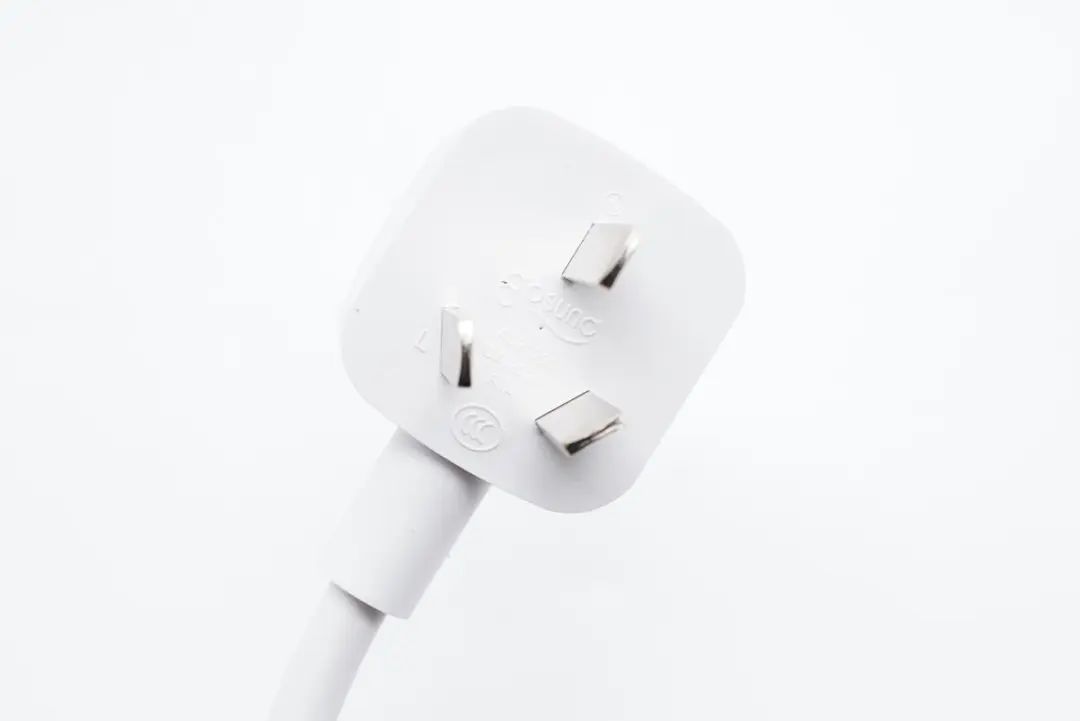

插头内侧有相关参数信息，规格为10A 250V~，通过了CCC认证。





电源线规格为300/500V 3x1.0mm²，生产厂商为领亚电子科技股份有限公司。

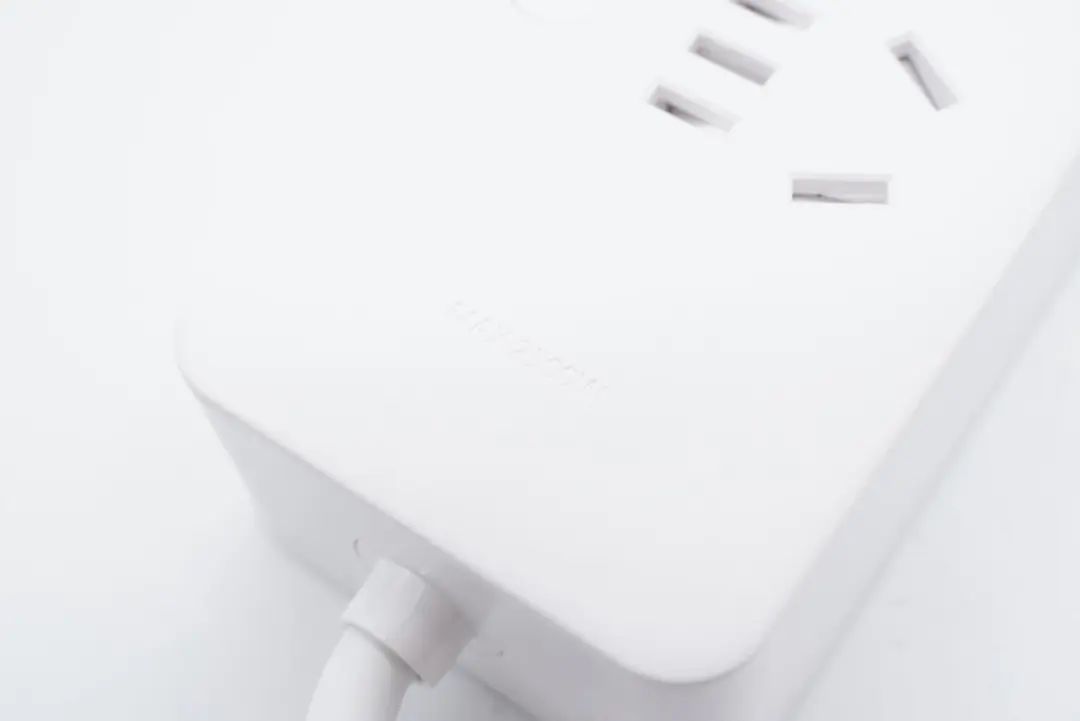

插座机身一端设计有MAX 2500W字样，表明插座最大承载功率。

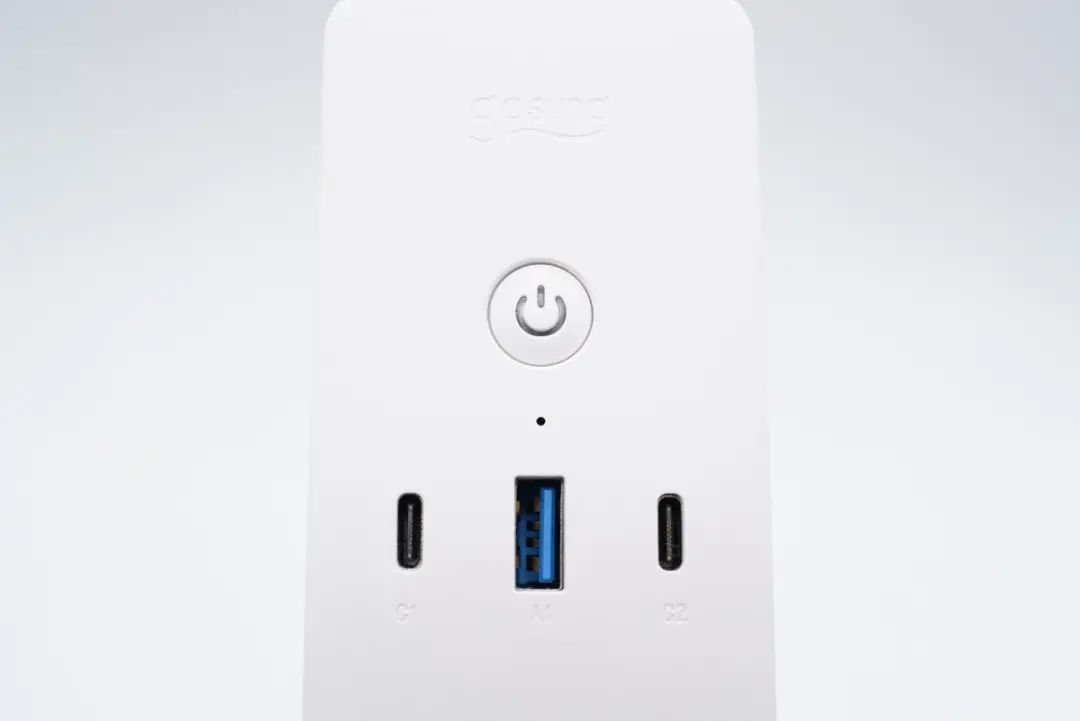

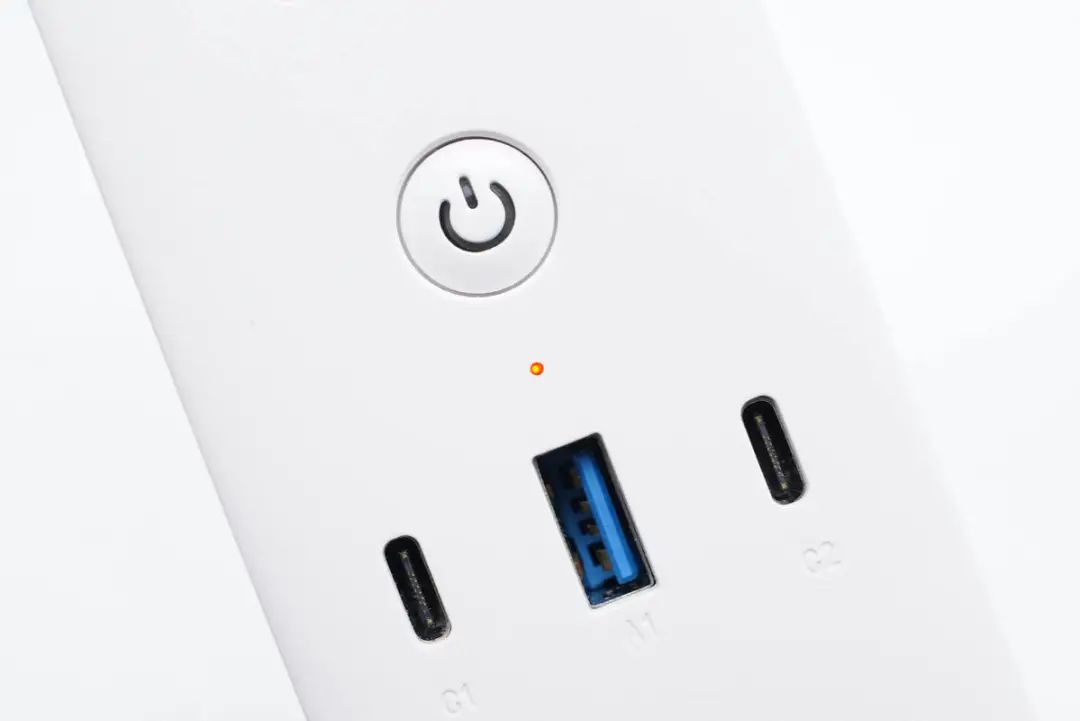

另一端设有品牌、总开关键、指示灯以及2C1A三个USB快充接口。





通电情况下指示灯亮橙色光，另外USB接口旁有C1、A1和C2字样，都是为了方便用户使用而设计。

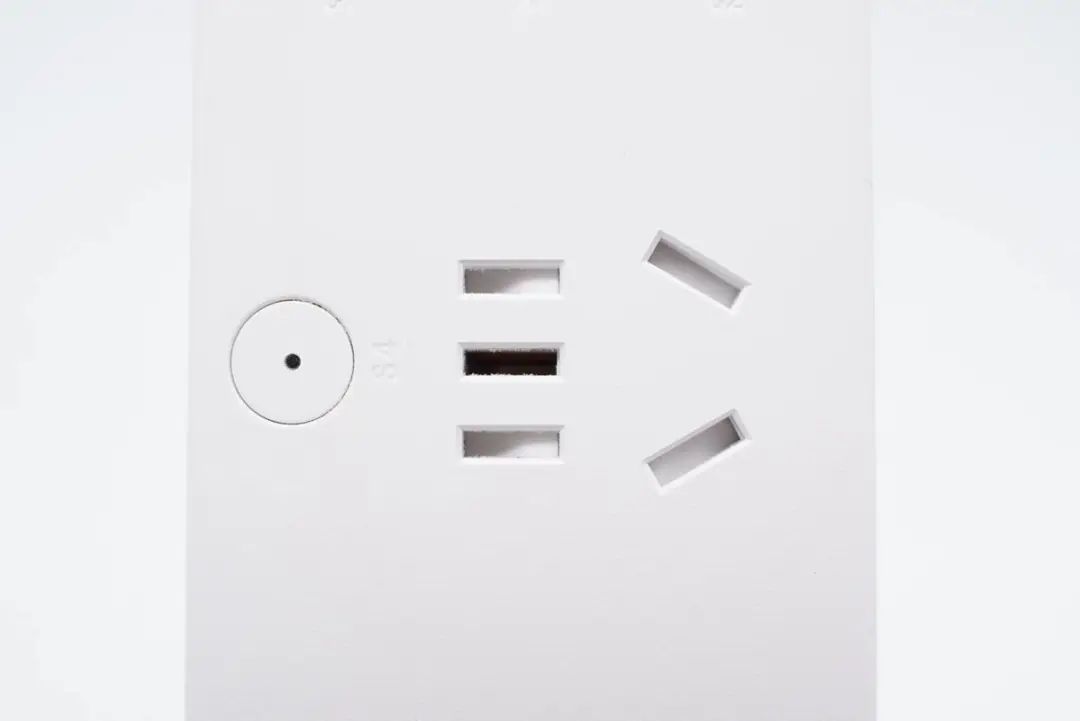

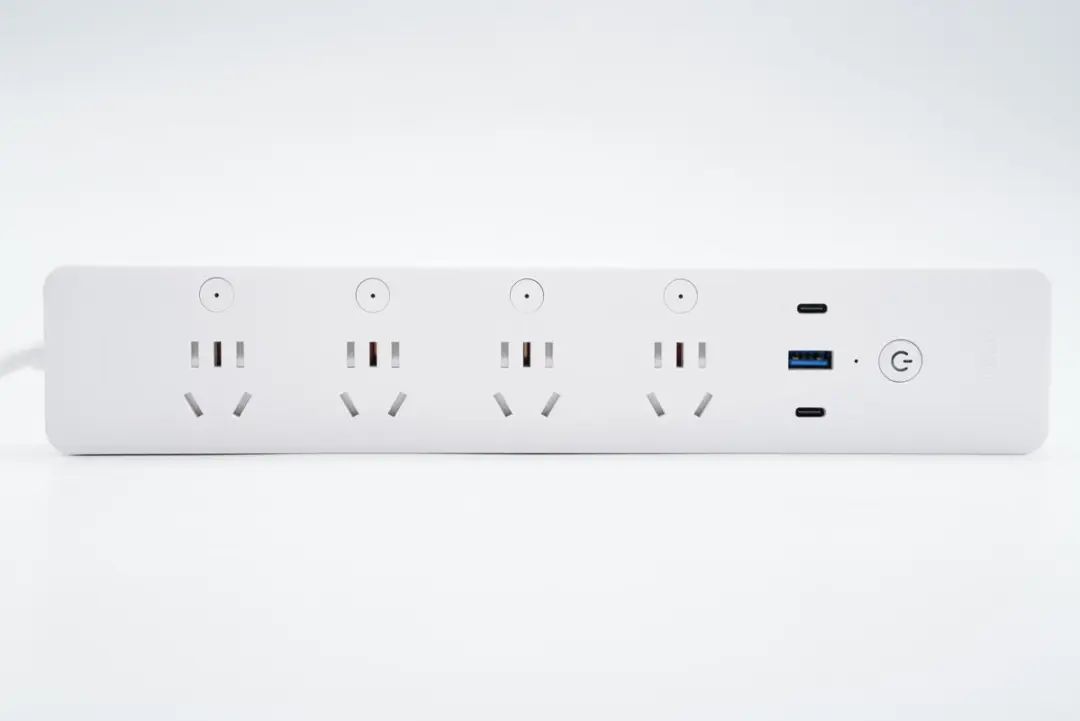

顶面还配有4个3+2新国标插口，每个都带有开关键，实现独立通断互不影响，使用十分方便。





按键中心设有指示灯，断开时不亮，反之便会亮，给用户提示方便日常使用。AC插口内置安全门，防止异物进入，避免误触造成危险。

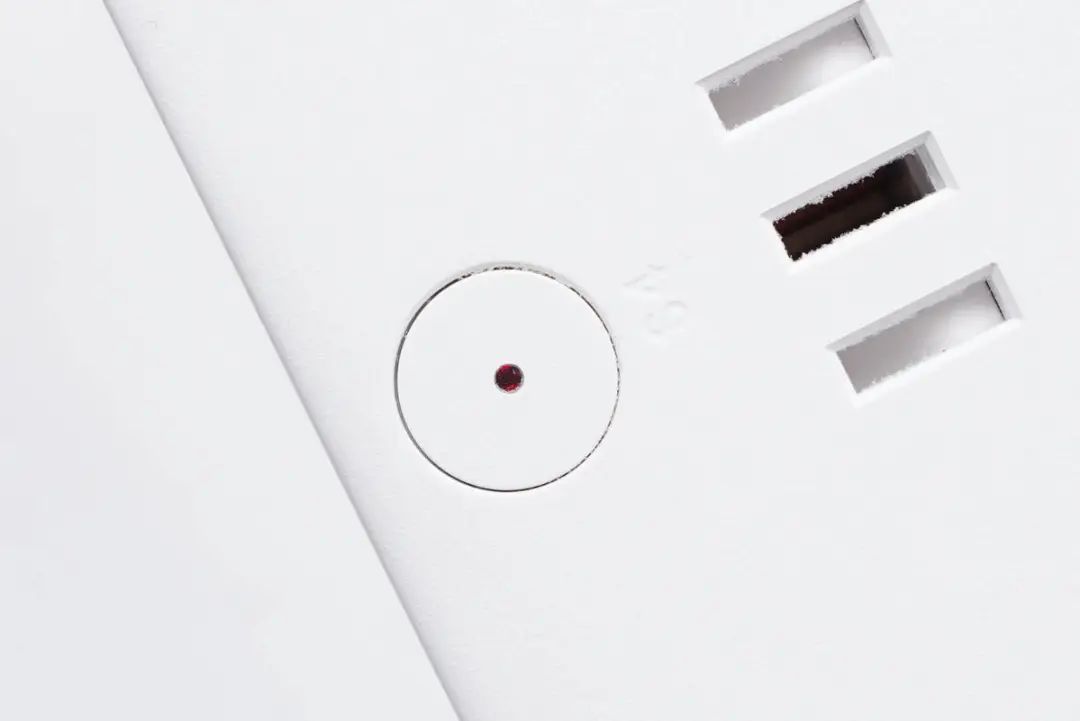

通电情况下指示灯亮红光。





底部两端设有防滑胶垫。

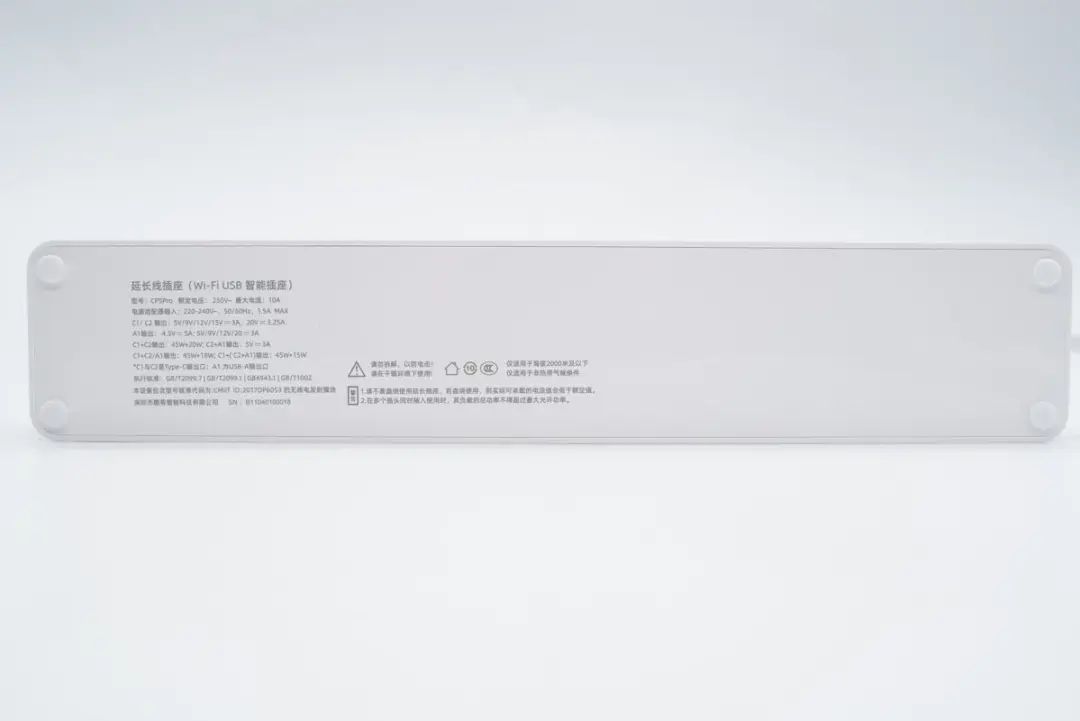

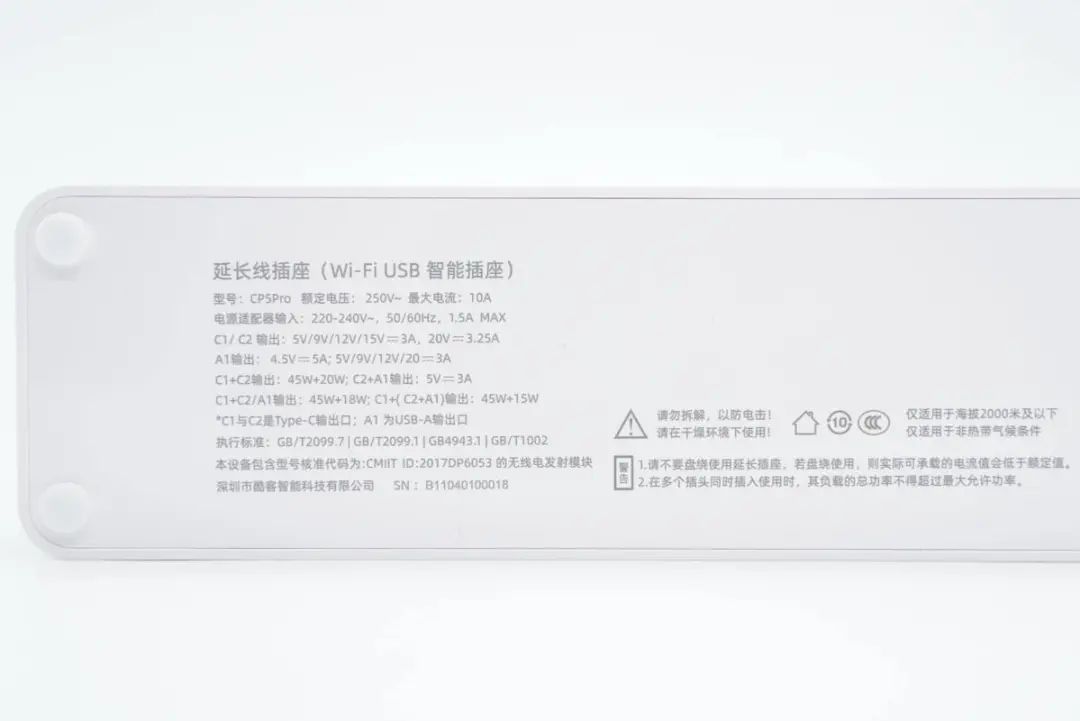

底部外壳上印有产品参数

型号：CP5Pro

额定电压：250V~

最大电流：10A

电源适配器输入：220-240V~50/60Hz 1.5A Max

C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

A1输出：4.5V5A、5V3A、9V3A、12V3A、15V3A、20V3A

C1+C2：45W+20W

C1+A1：45W+18W

C2+A1：5V3A

C1+（C2+A1）：45W+15W

深圳市酷客智能科技有限公司

产品已经通过了CCC认证。

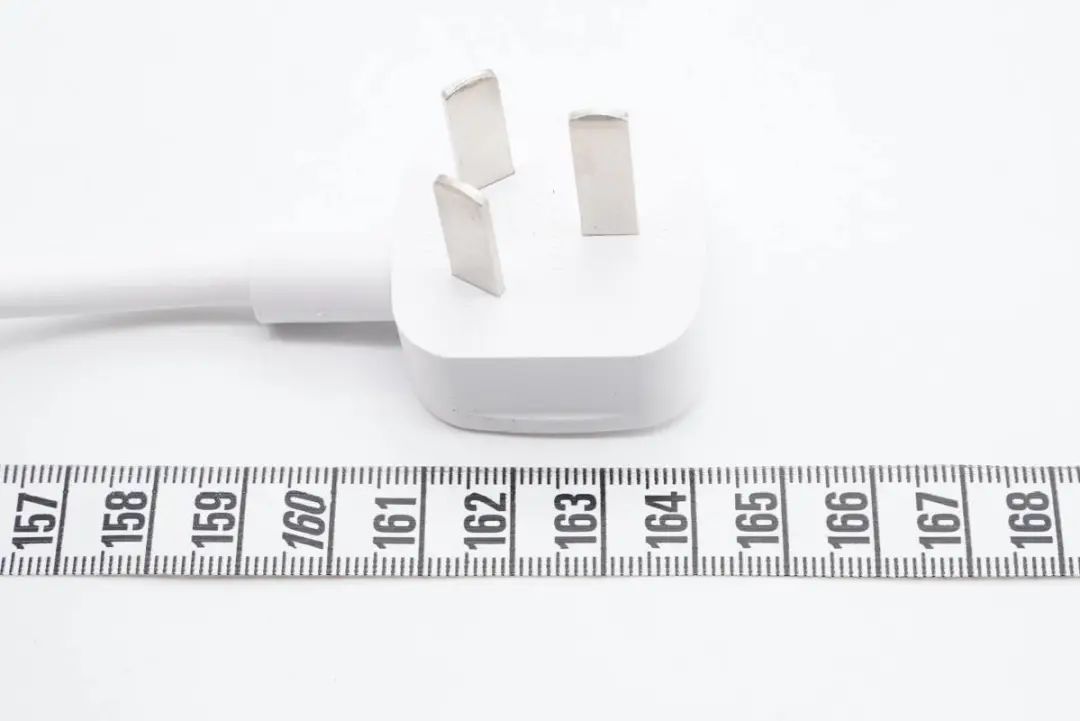

测得电源线长度约为164cm。

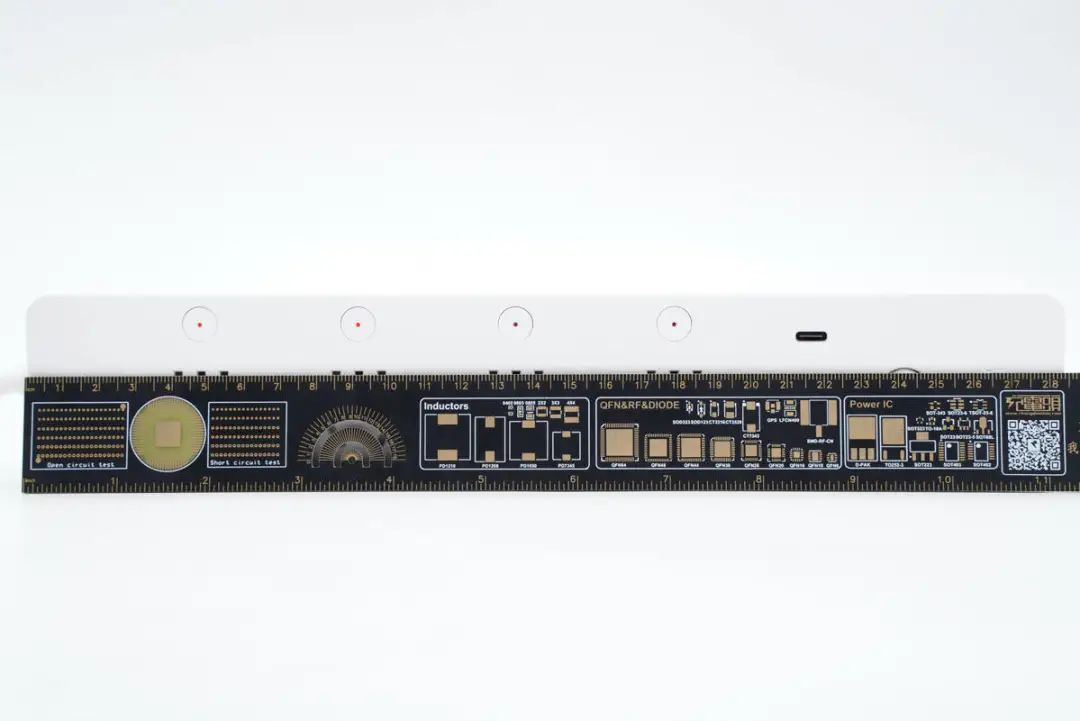

插座机身长度约为28.5cm。

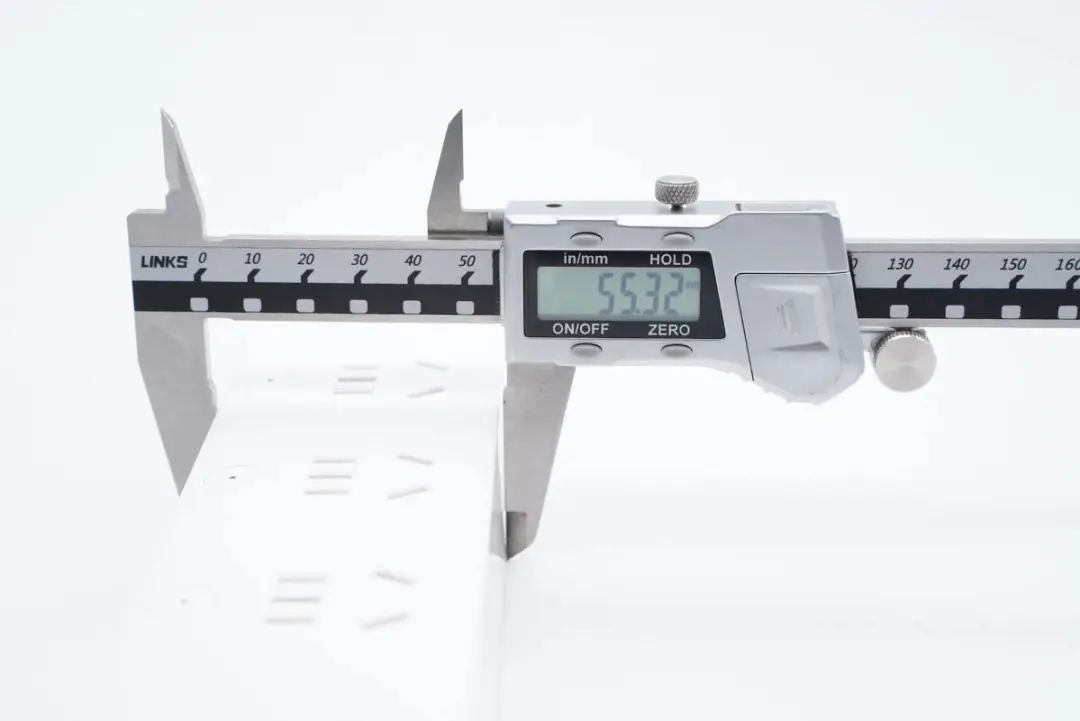

宽度为55.32mm。

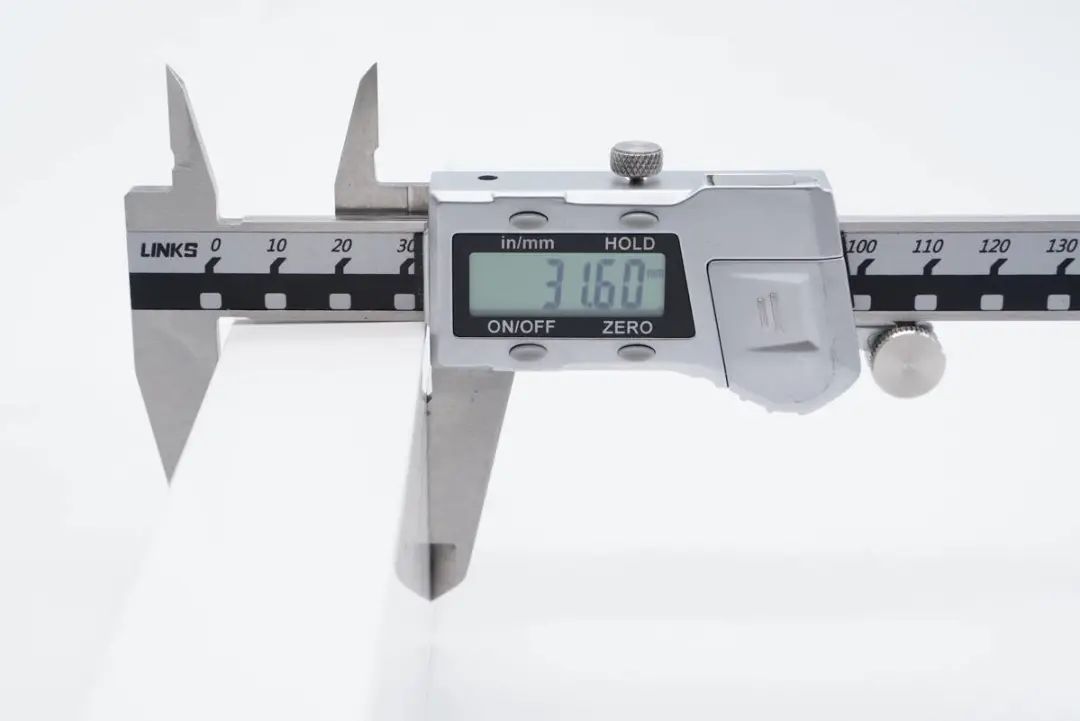

厚度为31.6mm。

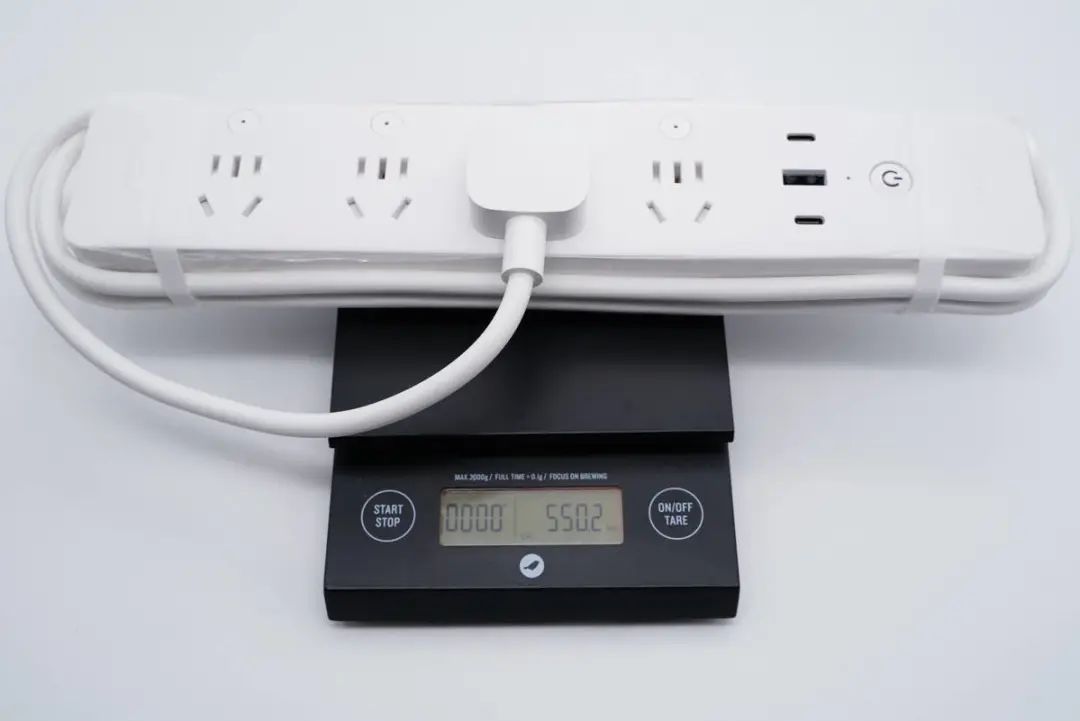

产品总重量约为550g。

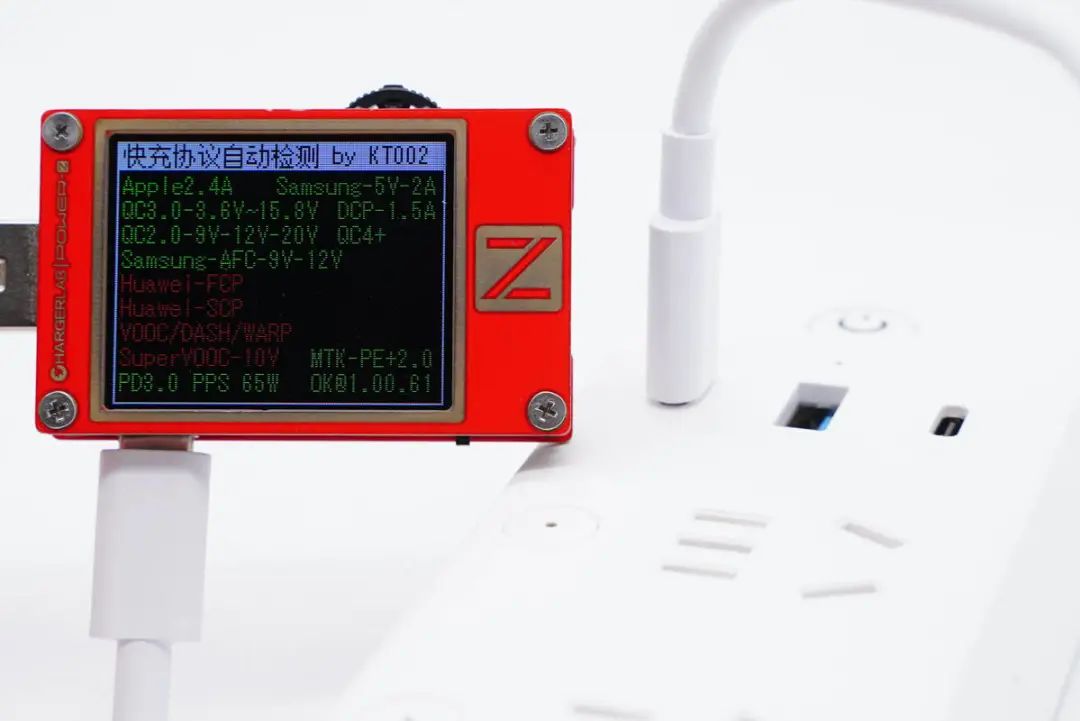

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、PE2.0、PD3.0、PPS快充协议。

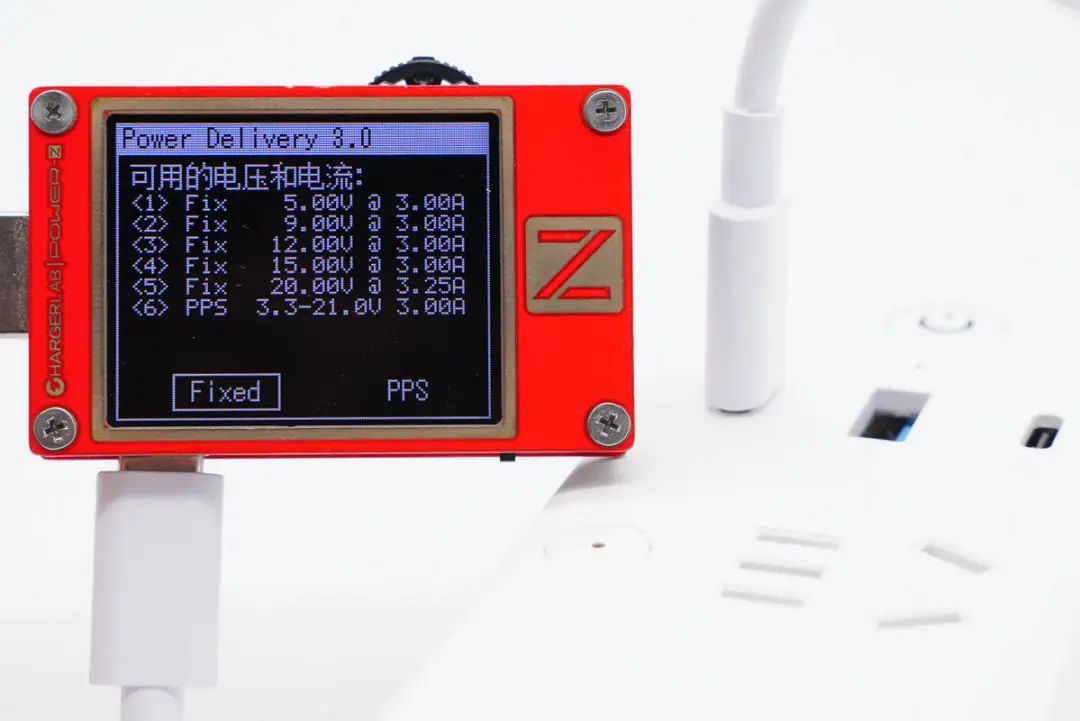

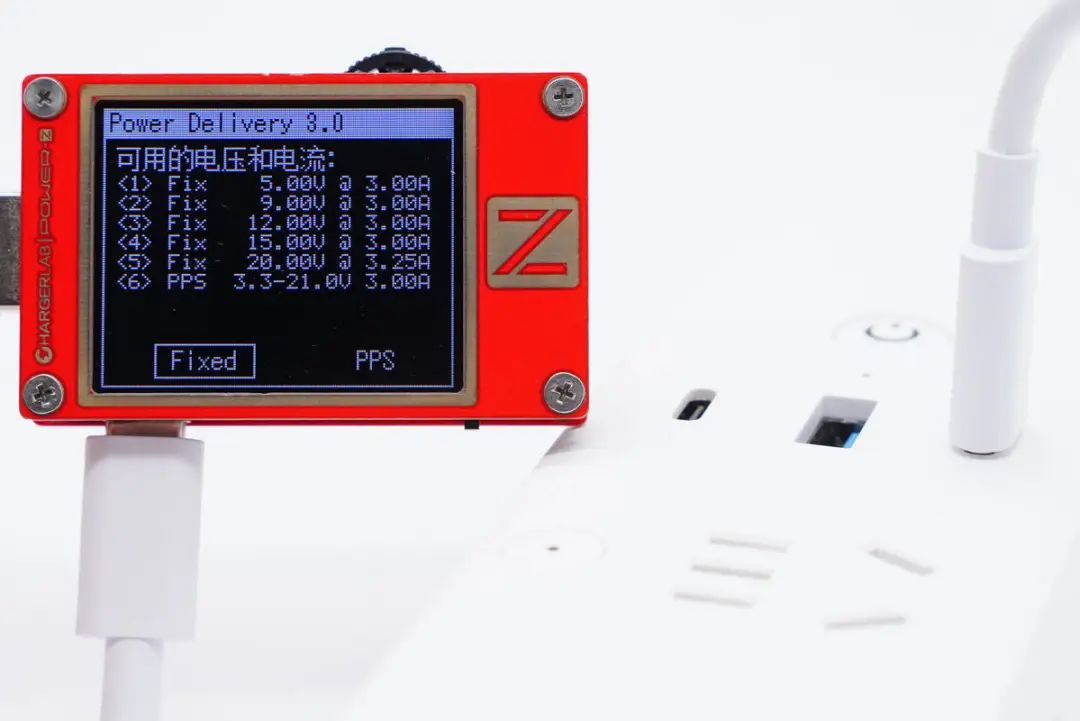

此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。





测得C2口PDO报文和C1口的完全相同。

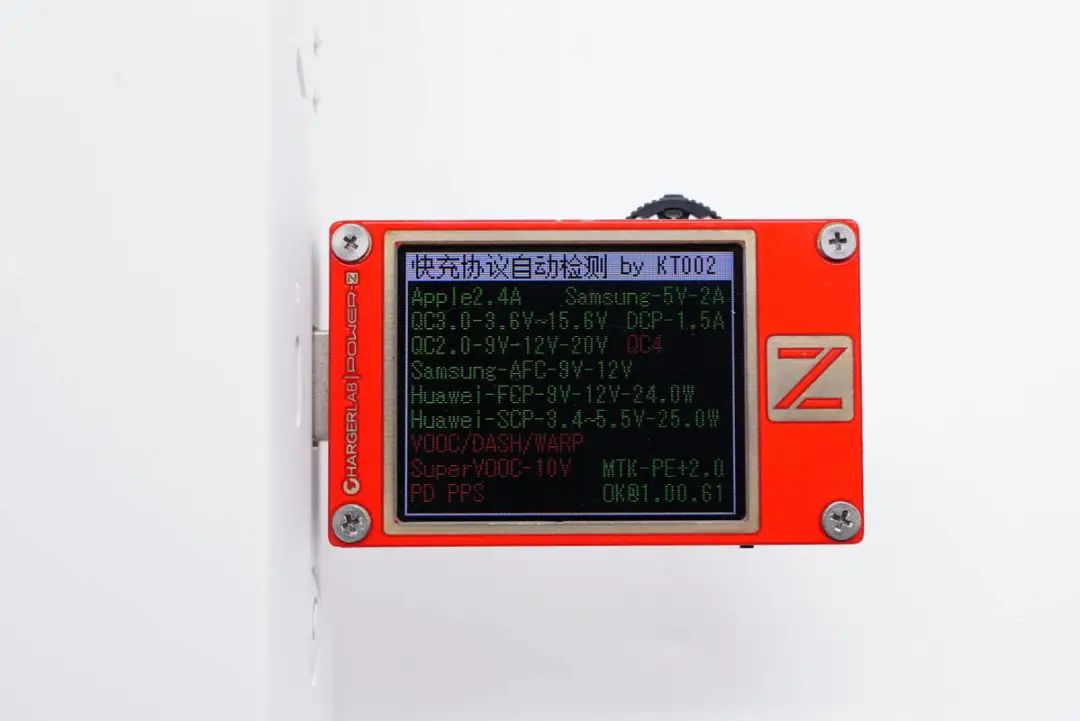

另外测得A1口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。



Gosund Wi-Fi智能排插拆解

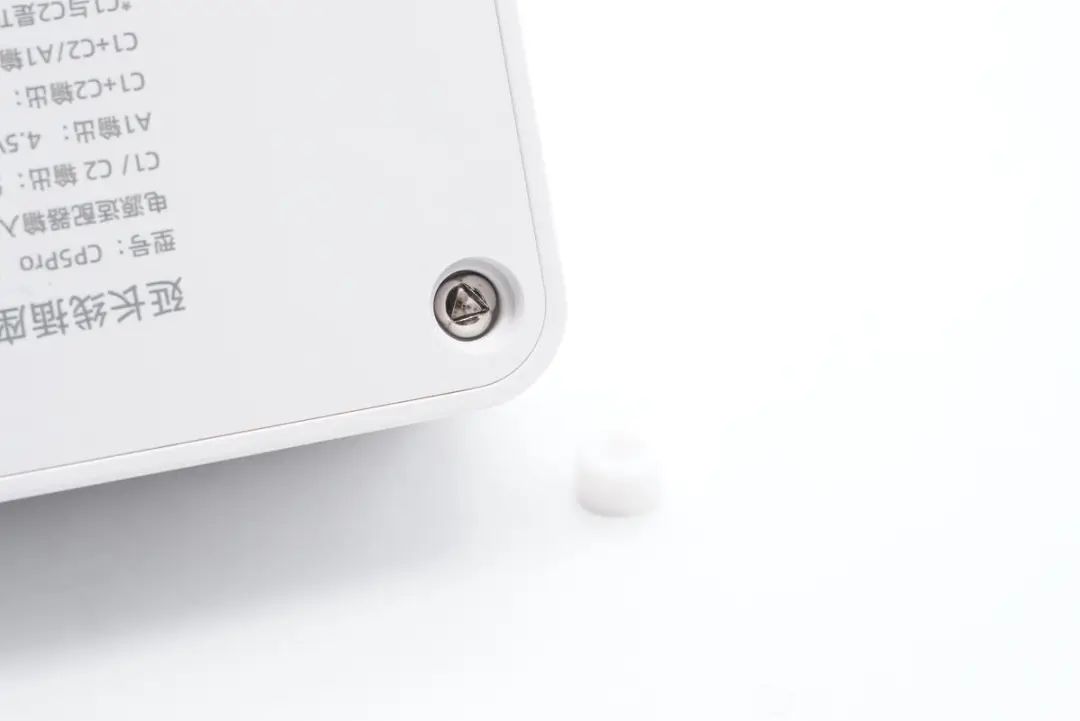

插座机身外壳采用三角防拆螺丝封装固定。

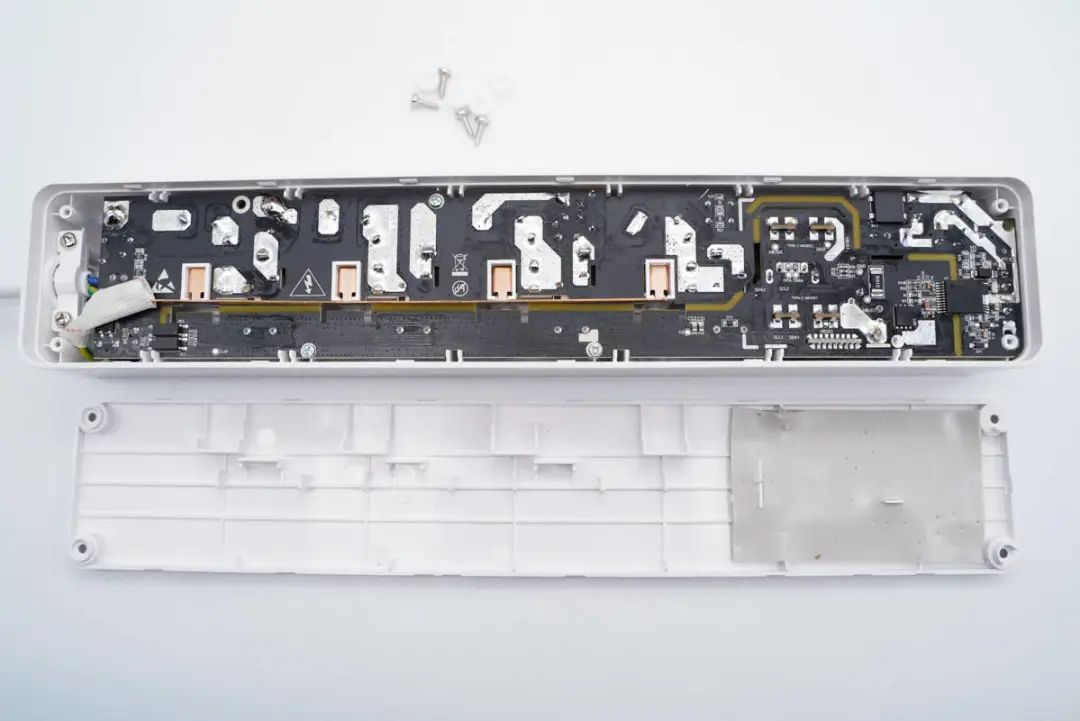

拆掉螺丝打开外壳，插座内部接地线使用一体铜条连接。

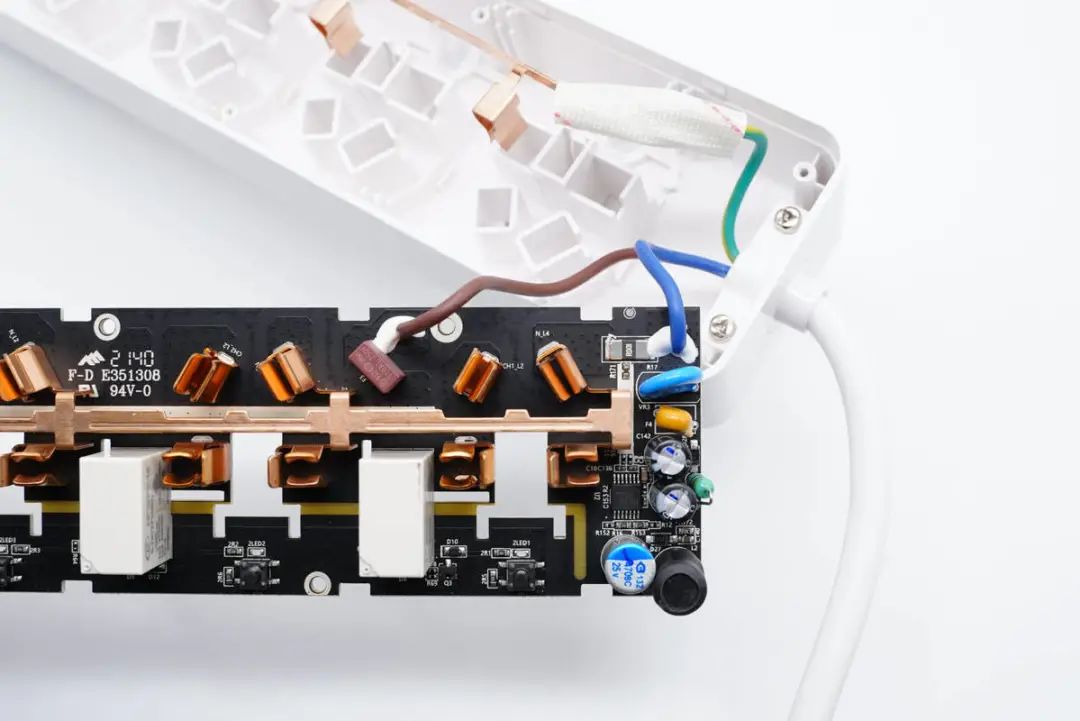

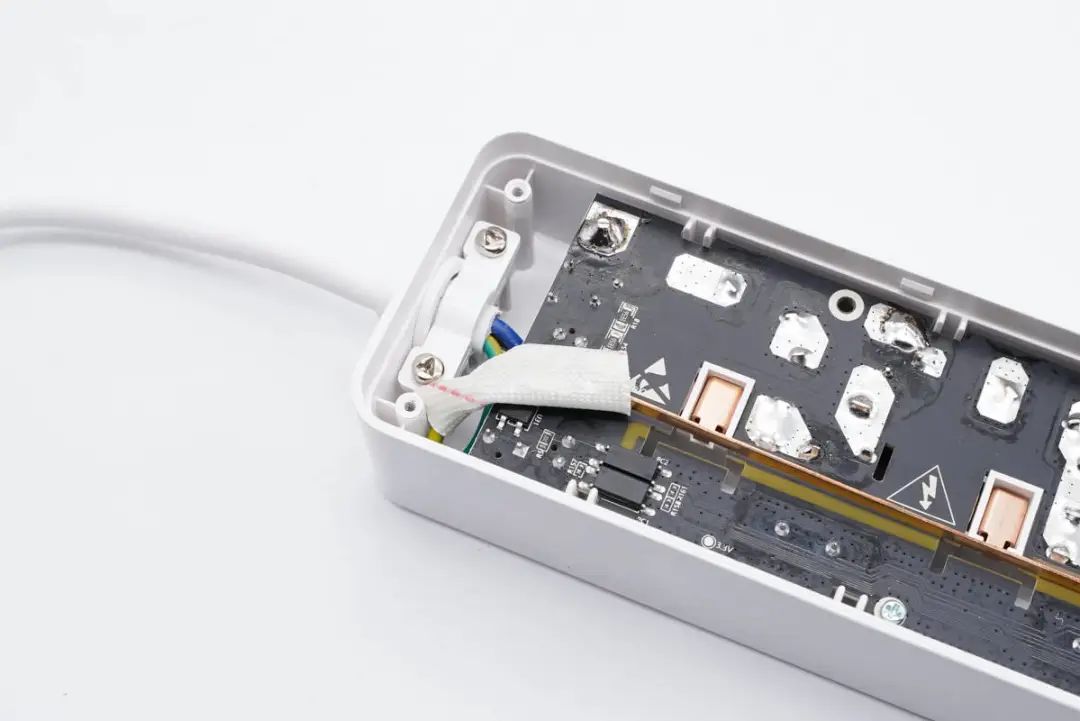

电源线使用三角防拆螺丝和锁扣进行固定，PCB板通过两侧定位板固定，接地线套有绝缘管。

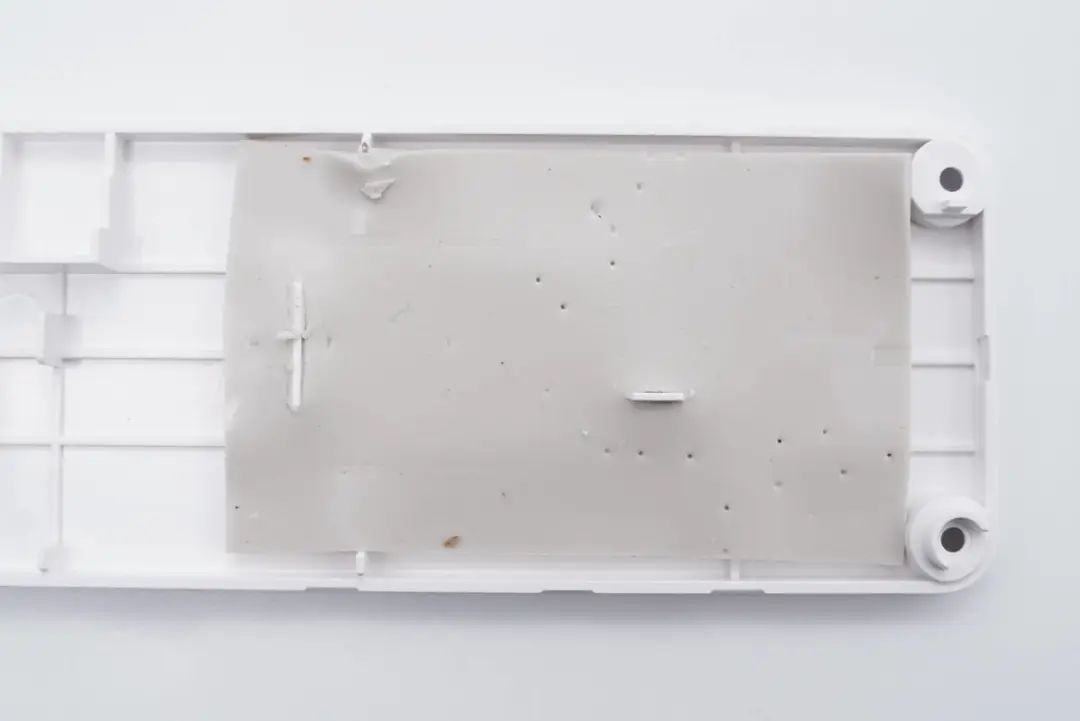

外壳贴有导热垫辅助散热。

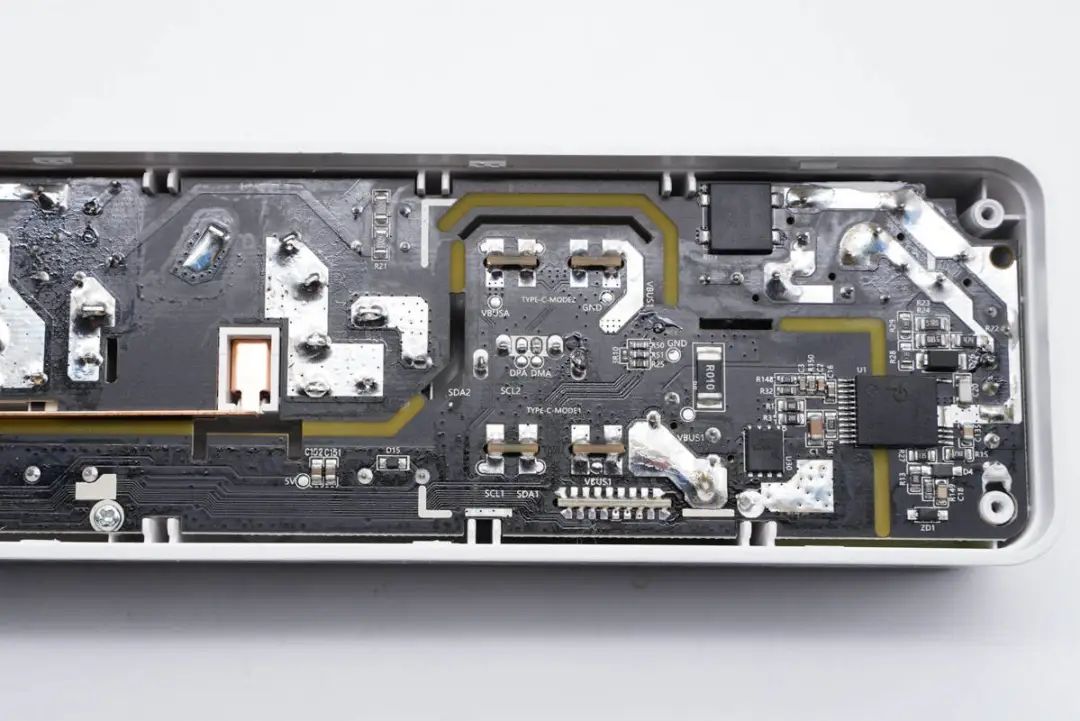

PCB板对应导热垫区域设有整流桥、开关电源主控芯片、同步整流管，导热垫帮助这些器件散热。

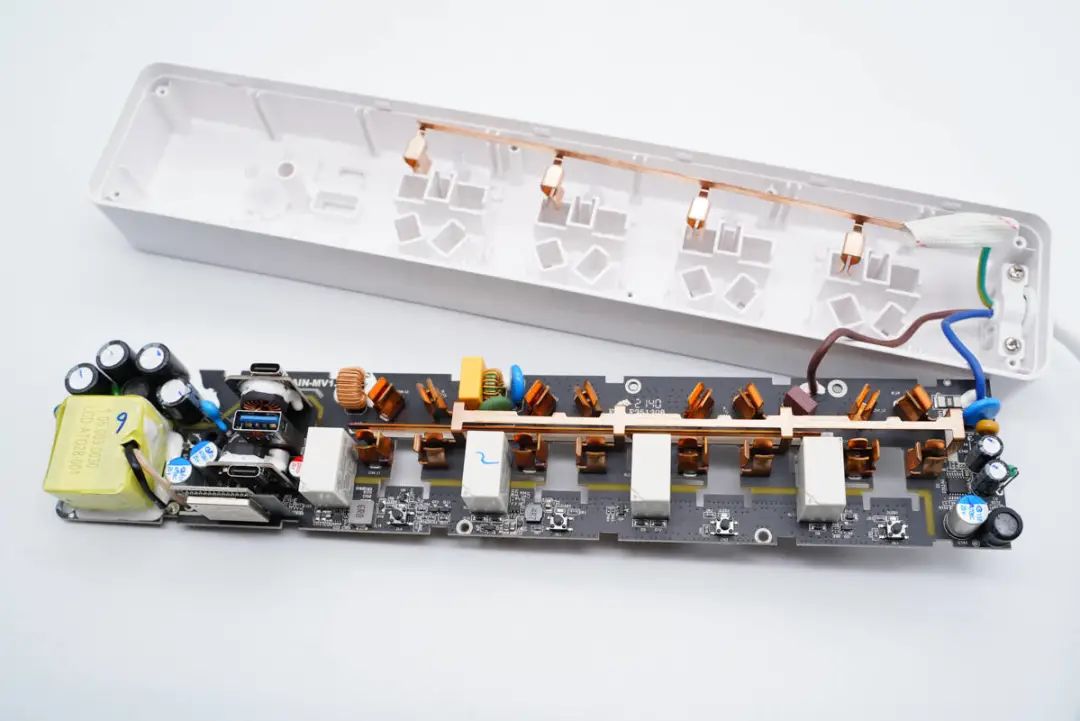

拆出插座内部电路板，插座零线采用铜带连接，火线由继电器控制开关。左侧是快充模块以及物联网模块部分。



右侧为用电计量电路，可以看到降压供电电路，电流取样电阻和计量芯片。

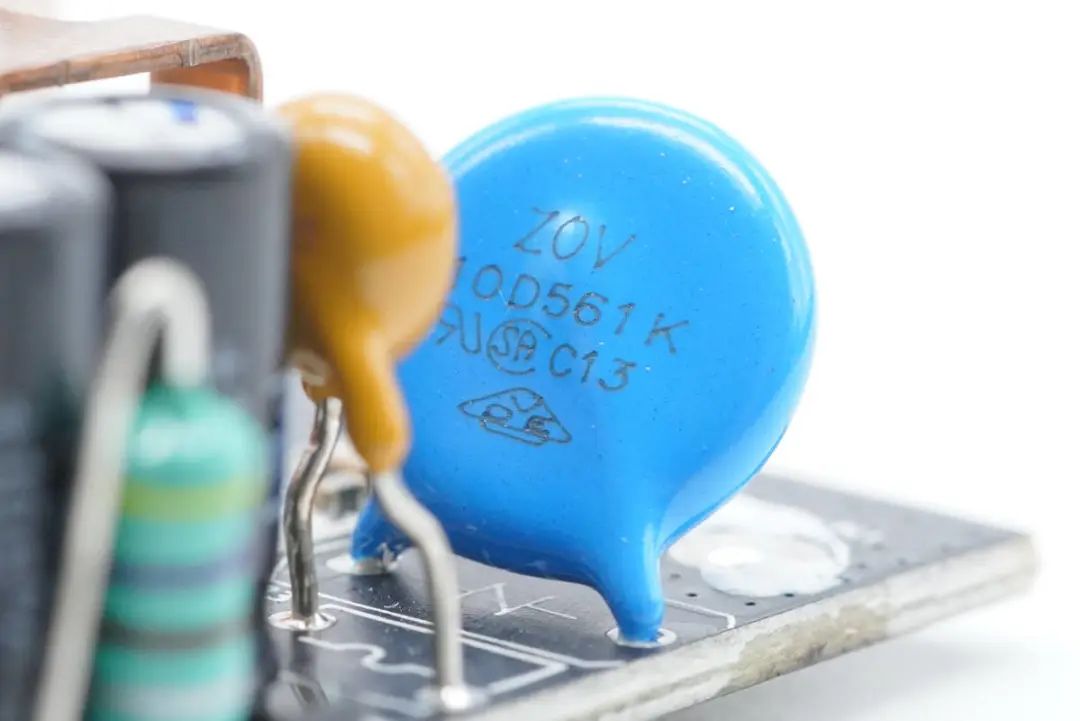

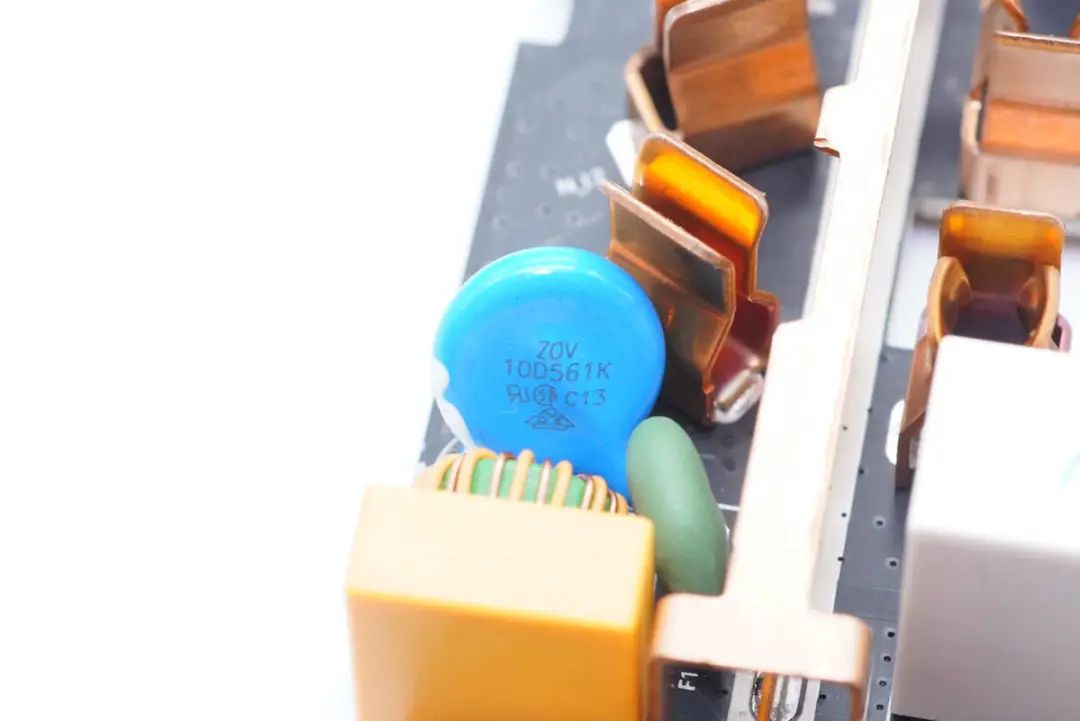

输入端压敏电阻，10D561K，用于输入过压保护。

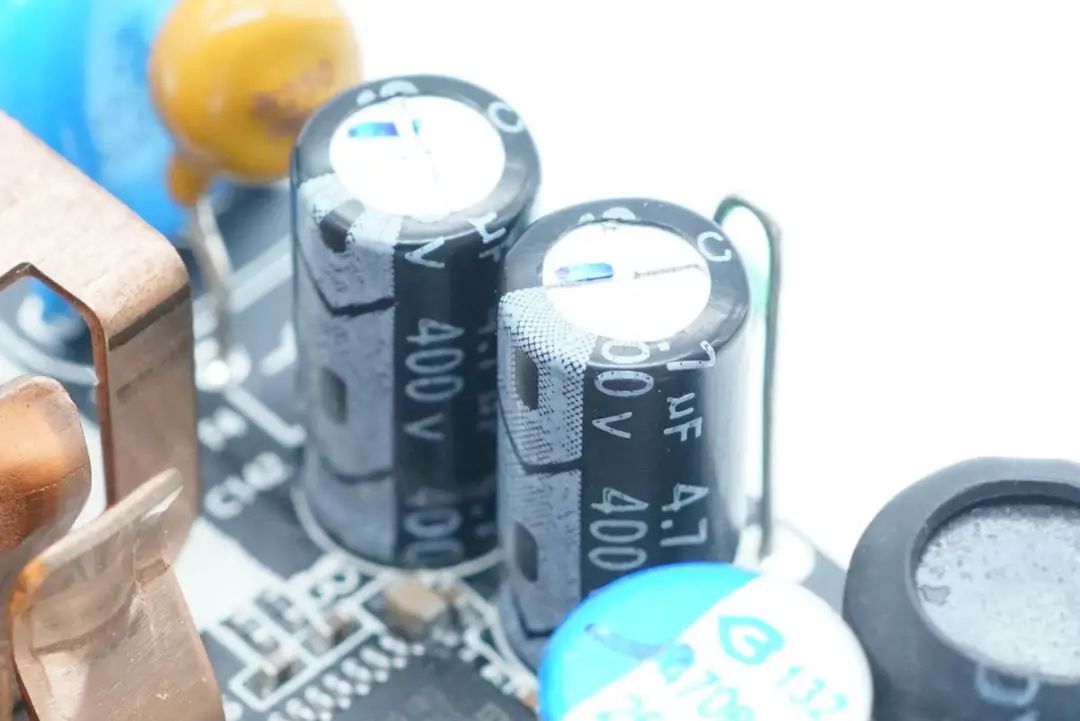

两颗滤波电容为4.7μF 400V。

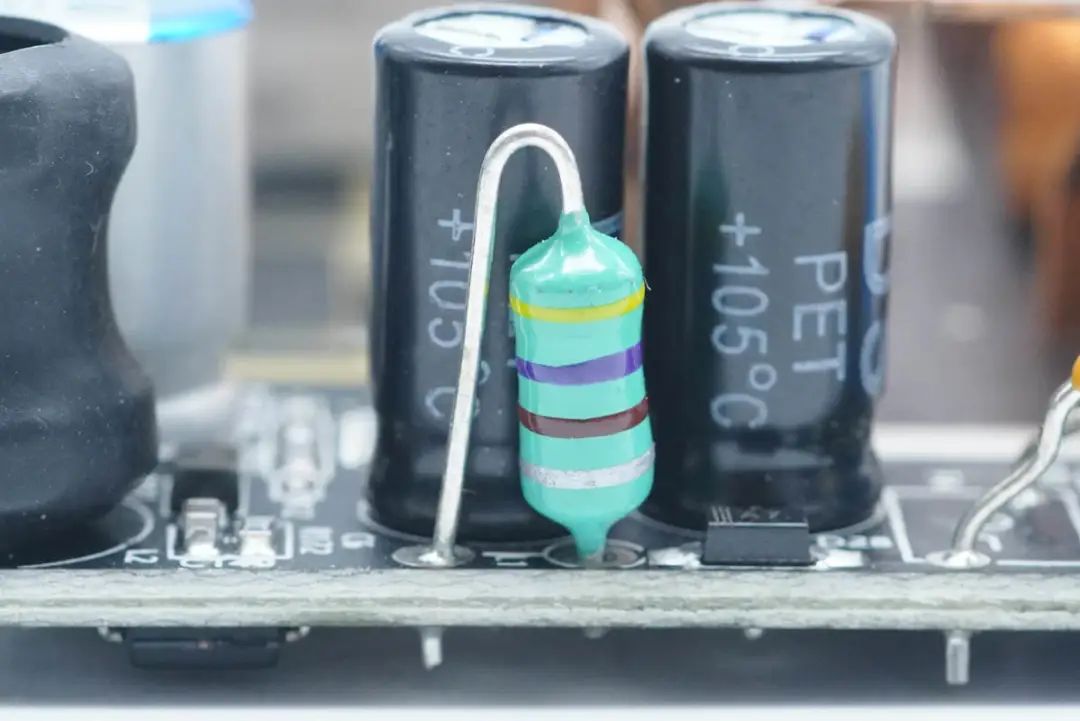

色环电感特写。

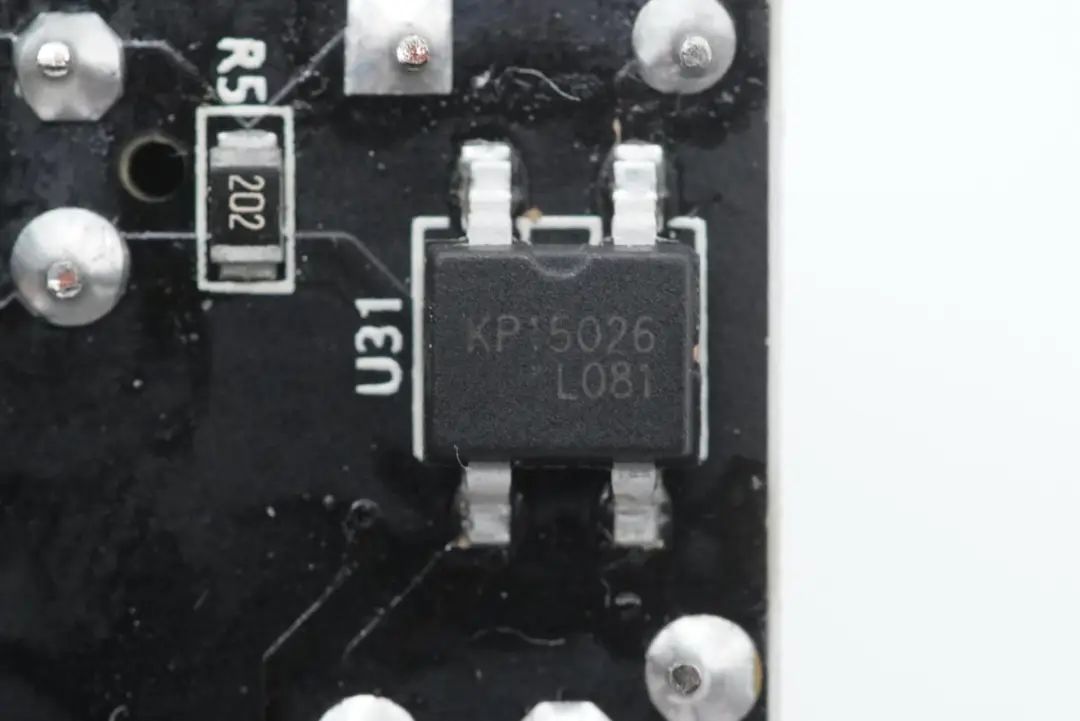

为电量计量芯片供电的非隔离降压芯片来自必易微，型号KP15026，是一颗固定3.3V输出的降压芯片，芯片内部集成高压启动电路和开关管，续流二极管，外围元件非常精简。

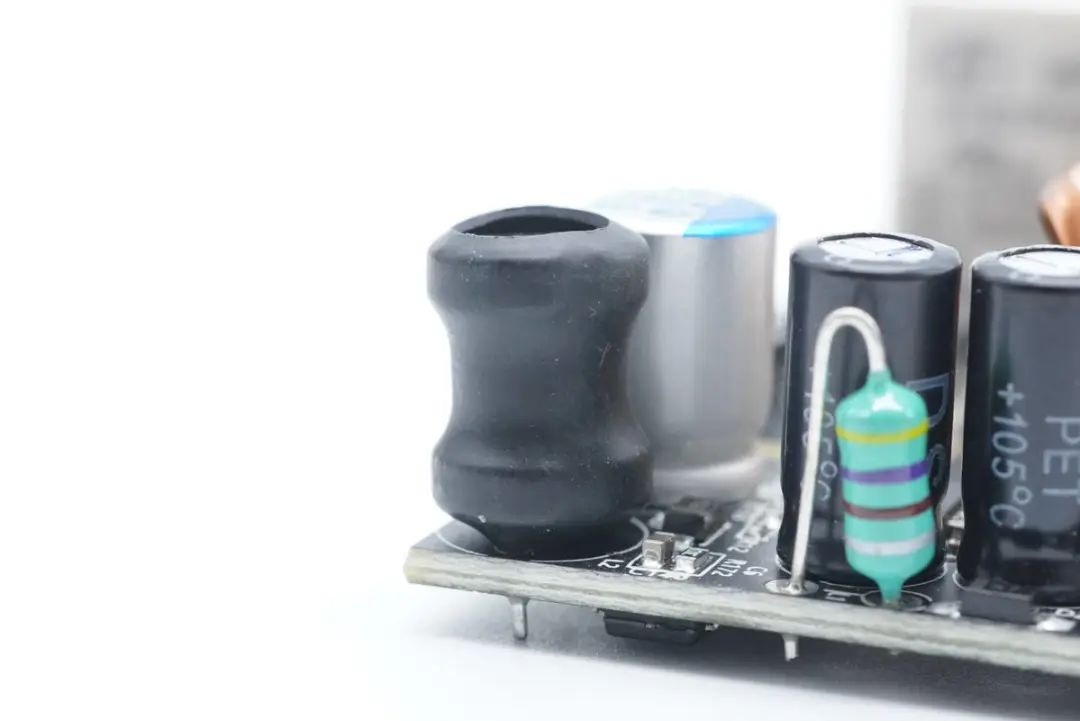

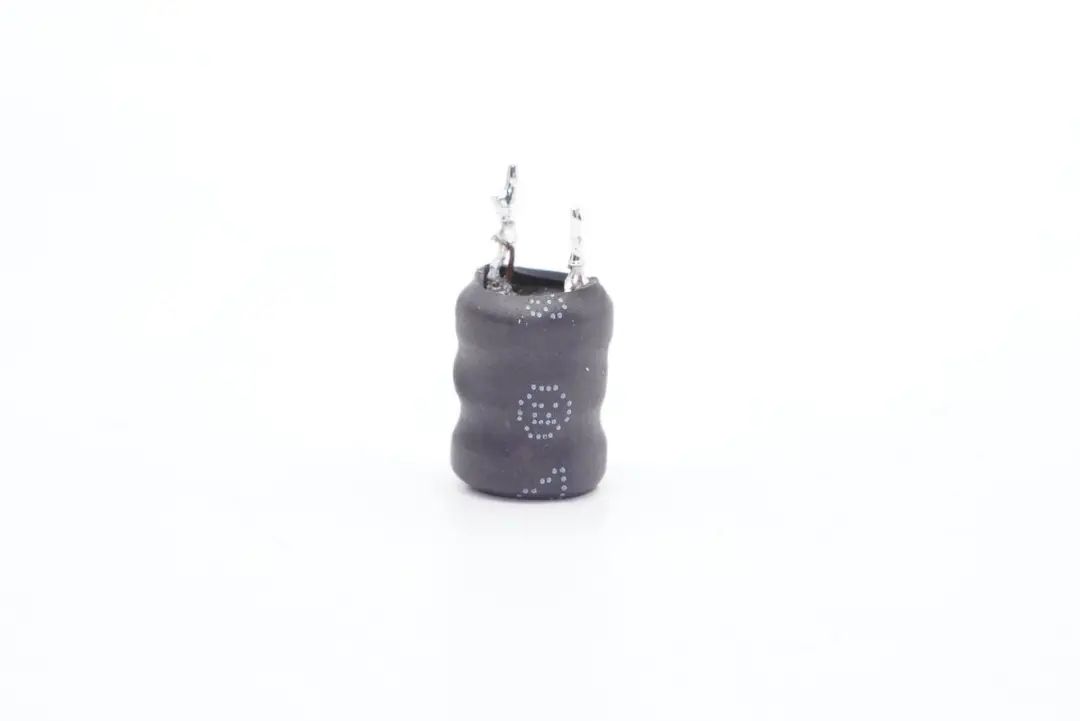

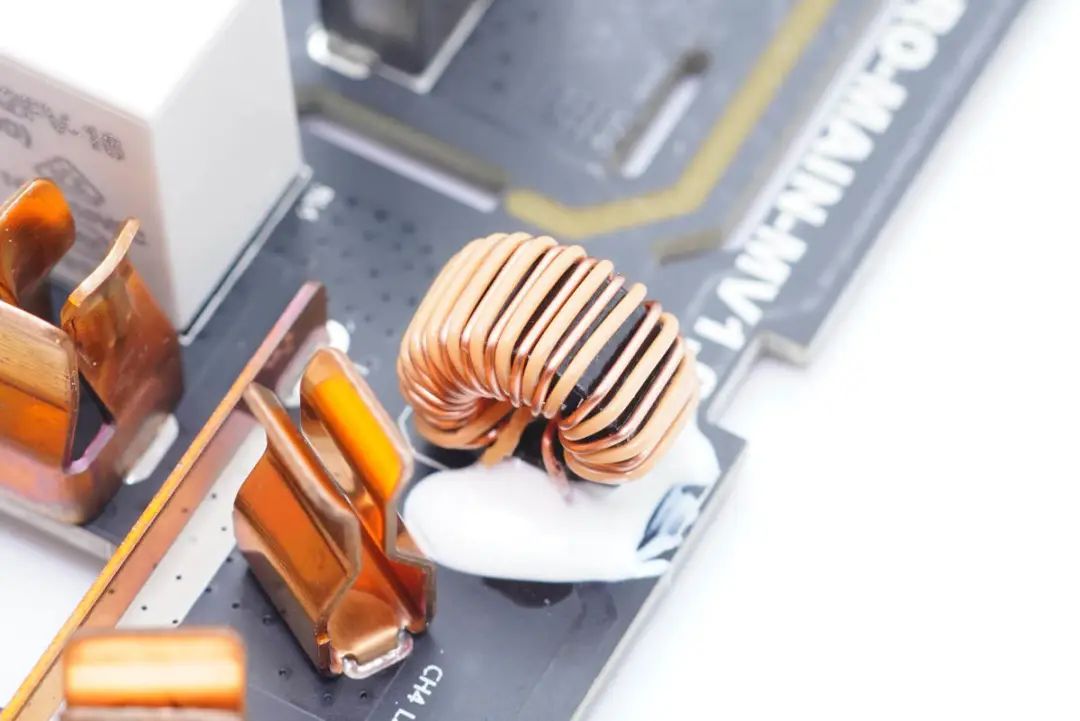

降压电感特写，外套热缩管绝缘。



直流输出的滤波电容，来自绿宝石，470μF 25V。



以上是电量计量部分的供电电路，下面是电量计量电路。

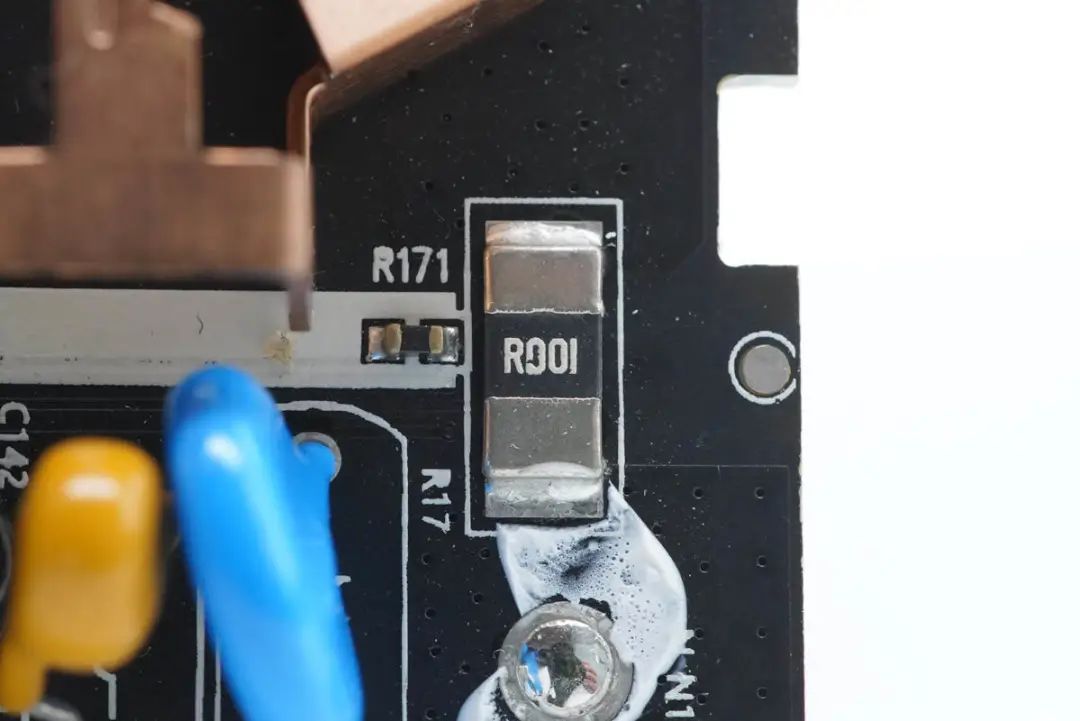

R001电流取样电阻，用于将流过的电流转换为电压信号，送至电量计量芯片。

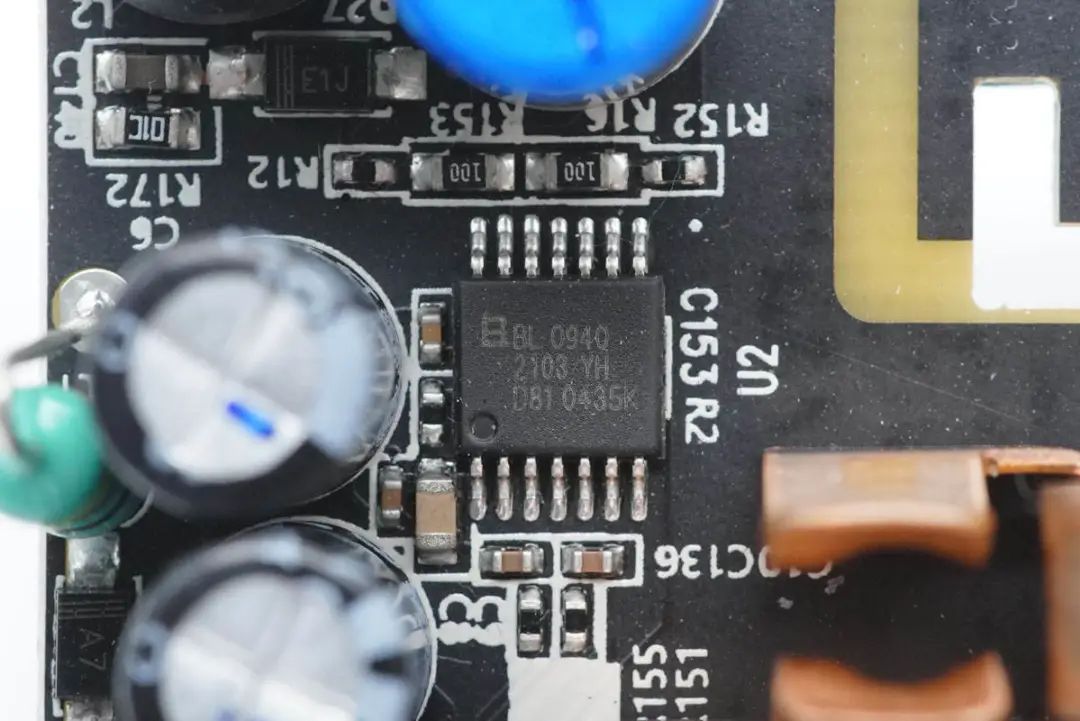

电量计量芯片采用上海贝岭 BL0940，芯片支持电压和电流测量，可以计量电压电流有效值以及有功功率等参数，支持过流保护输出，具有UART接口，用于数据输出。

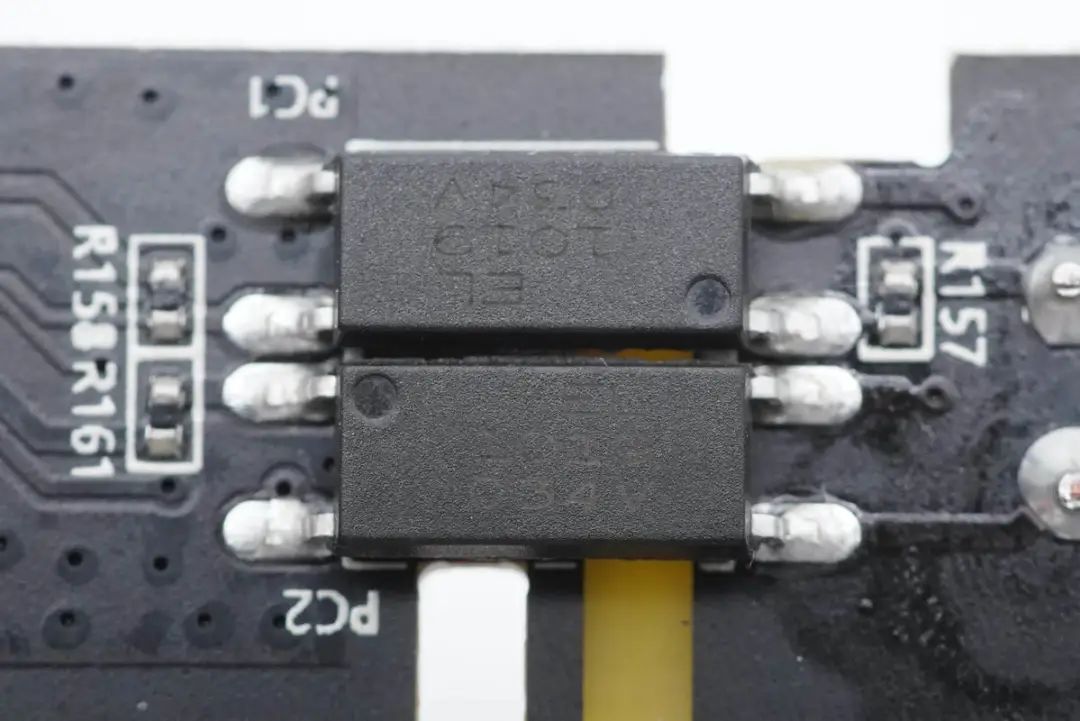

两颗EL1019光耦用于数据隔离传输。



下面是插座的USB快充模块部分。

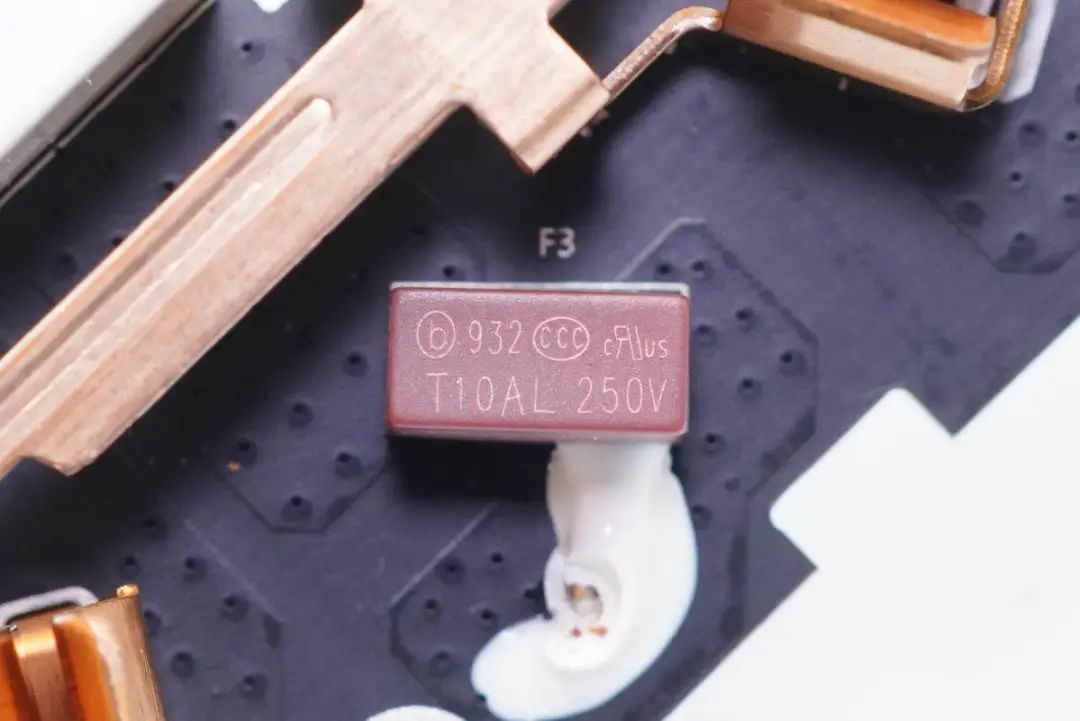

插座输入内置延时保险丝来自贝特电子，出料号为932 10A 250V。



输入端10D561K压敏电阻特写。



绿色NTC浪涌抑制电阻，用于抑制上电浪涌电流。

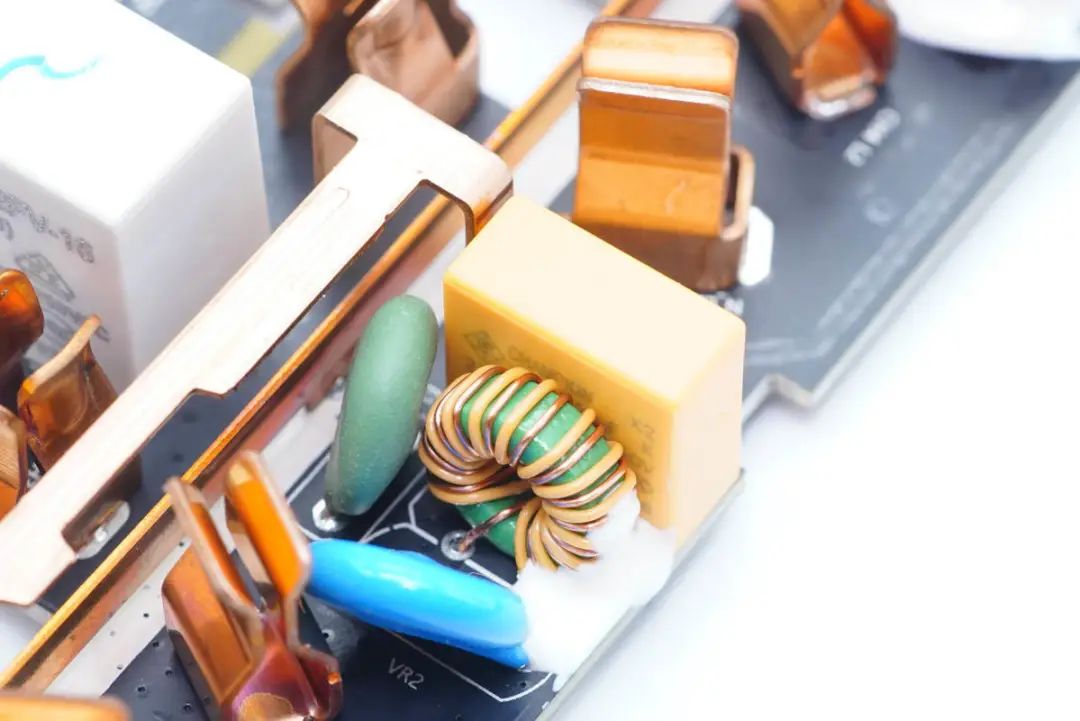

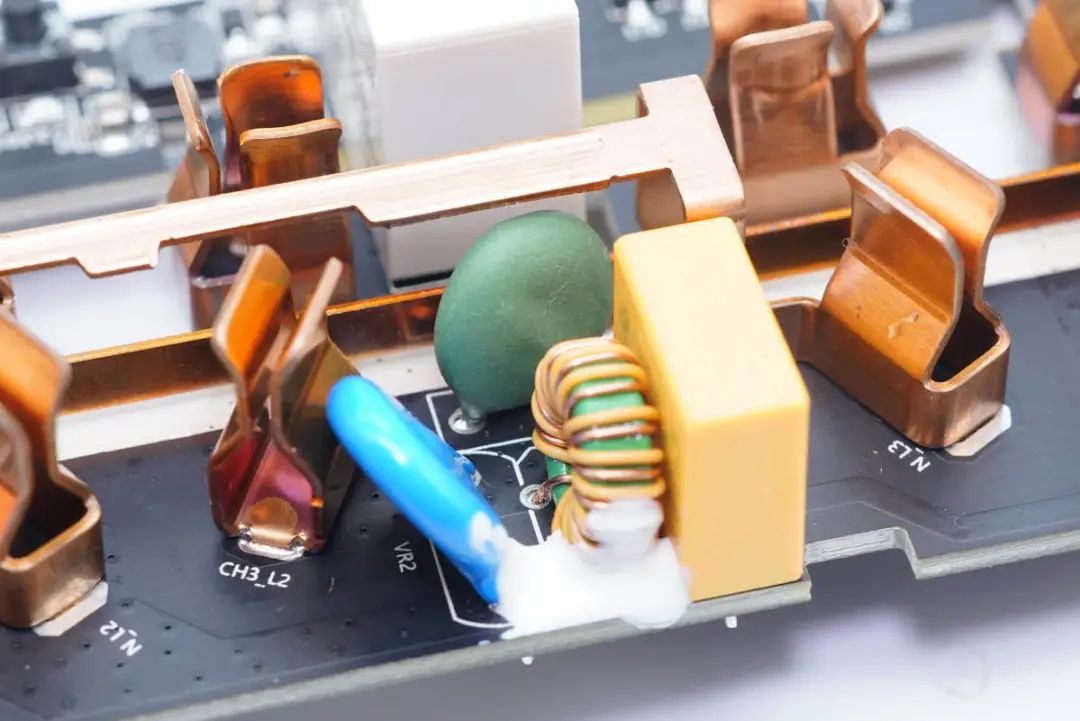

共模电感双线并绕，用于滤除EMI干扰。

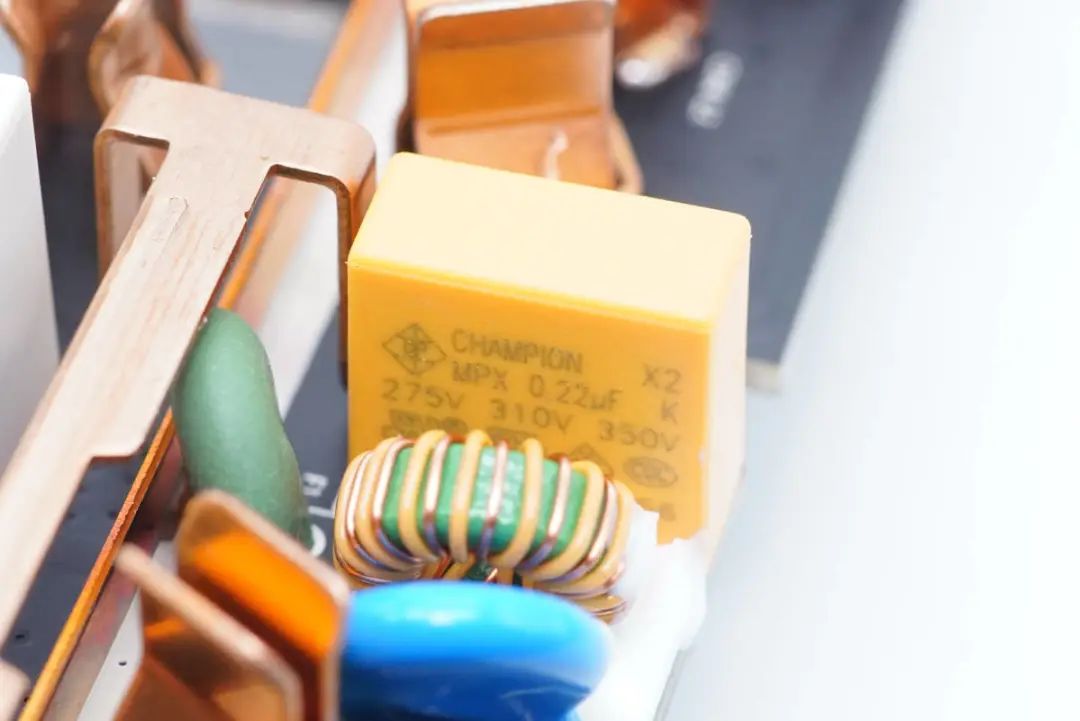

安规X电容来自CHAMPION全鹏电子，容量0.22μF。



另一颗共模电感特写。

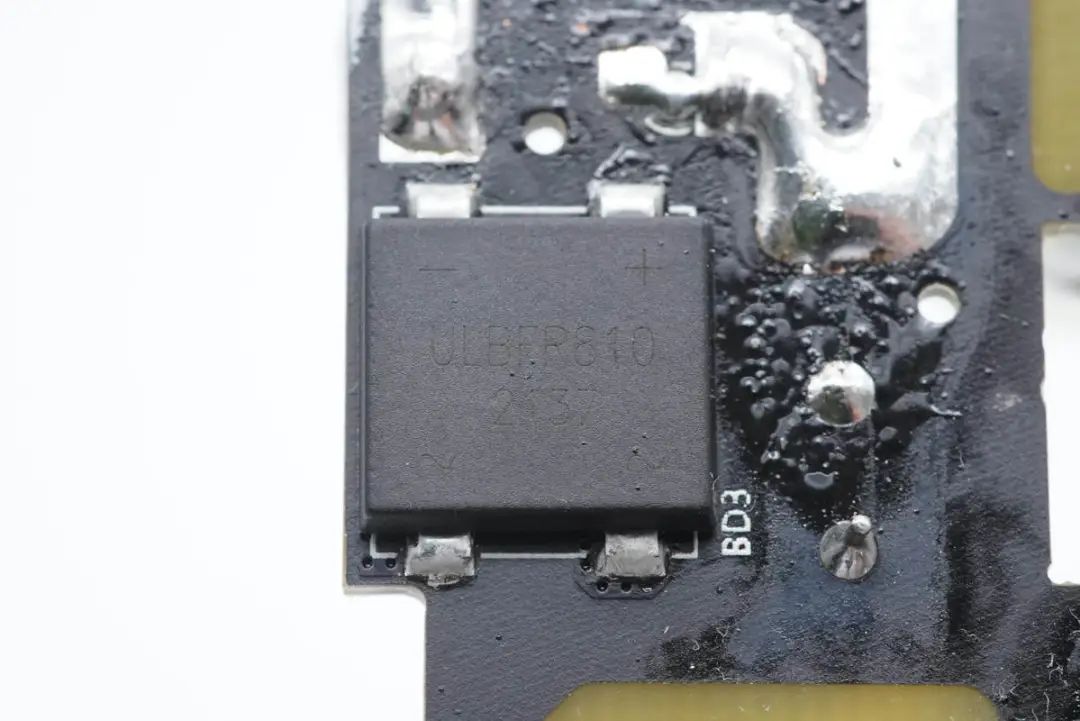

输入端整流桥ULBFR810。

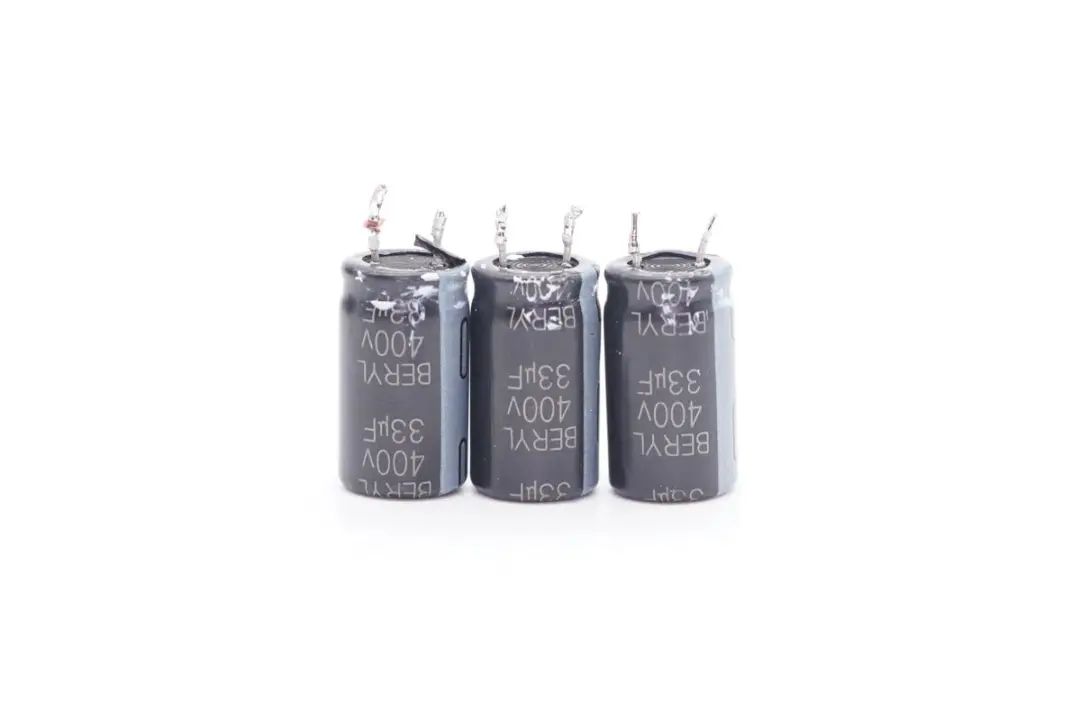

整流桥输出的脉动直流电通过电解电容滤波，其中三颗来自绿宝石，400V 33μF。

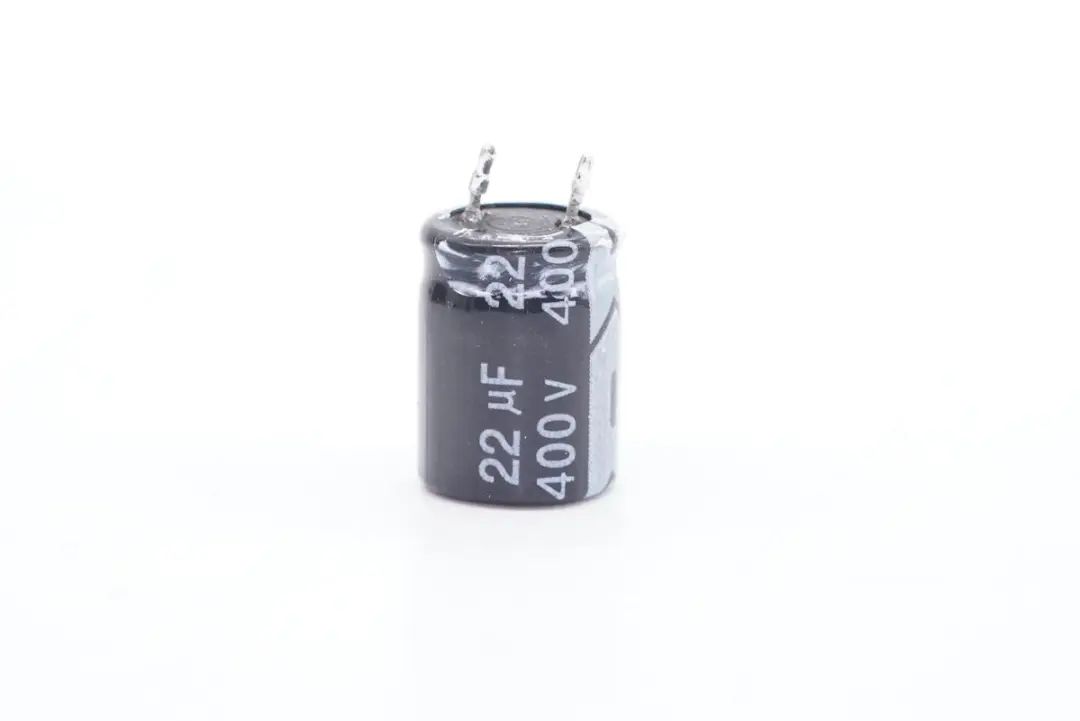

另外一颗电解电容规格为22μF 400V。



差模滤波电感外套热缩管。

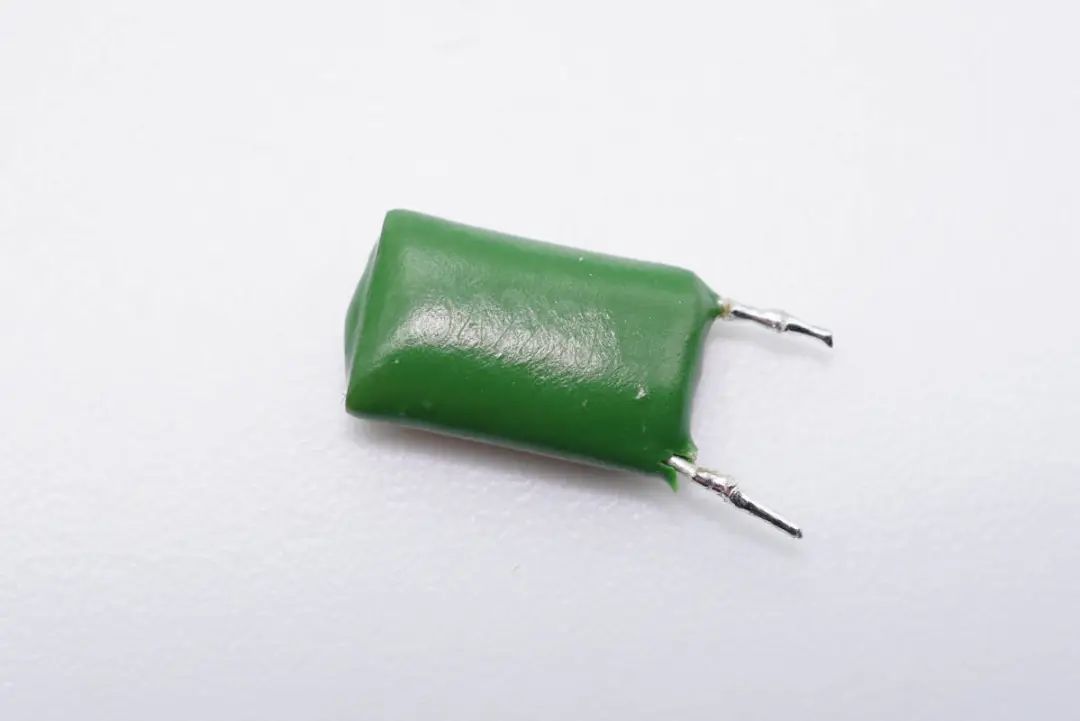

一颗薄膜电容。

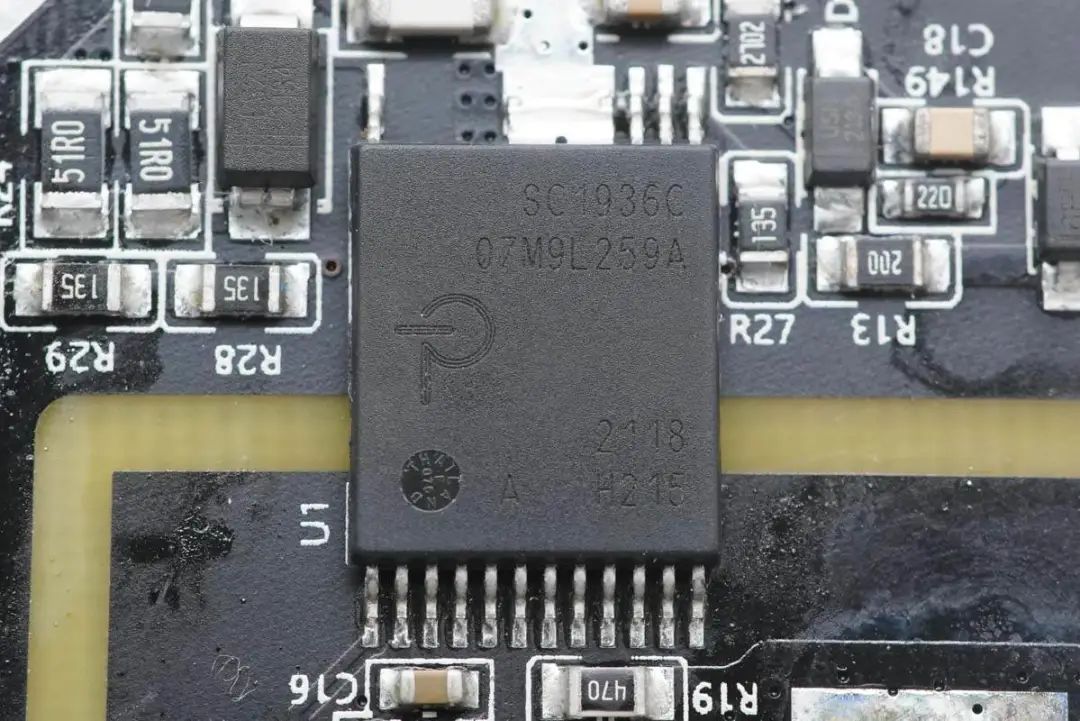

开关电源主控芯片采用PI SC1936C，该芯片是PI发布的内置氮化镓功率器件的PowiGaN主控芯片，宽电压范围下，适配器壳体中最大75W连续功率，内部集成初次级控制器，反馈和次级同步整流控制器。

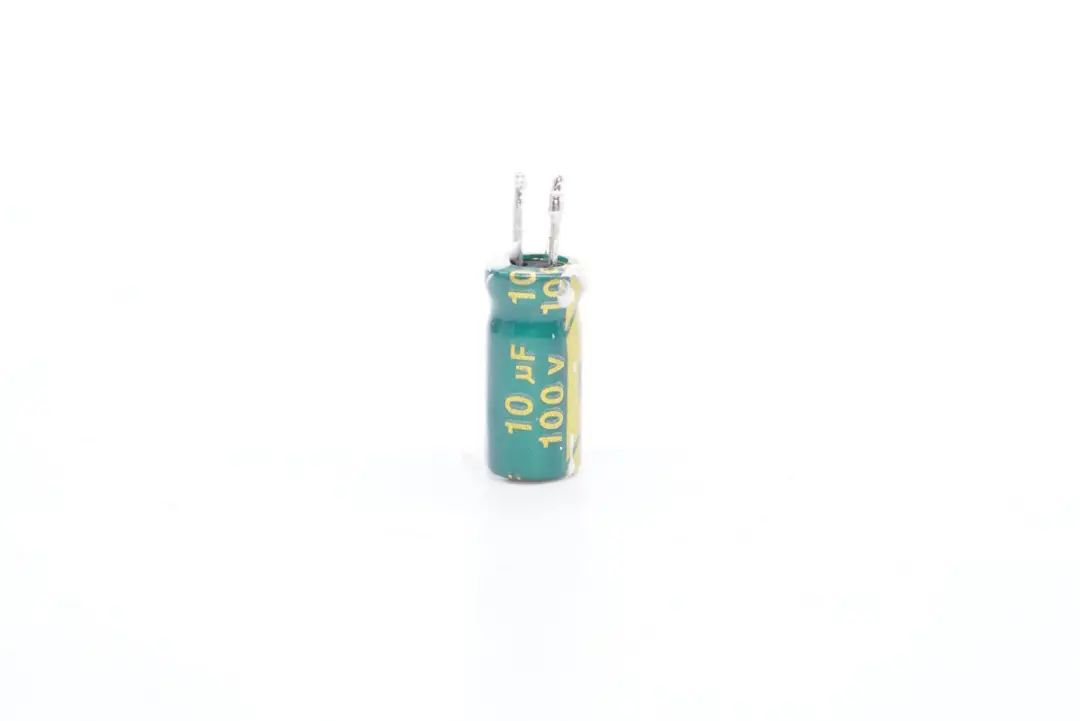

为主控芯片供电的滤波电容，规格为10μF 100V。

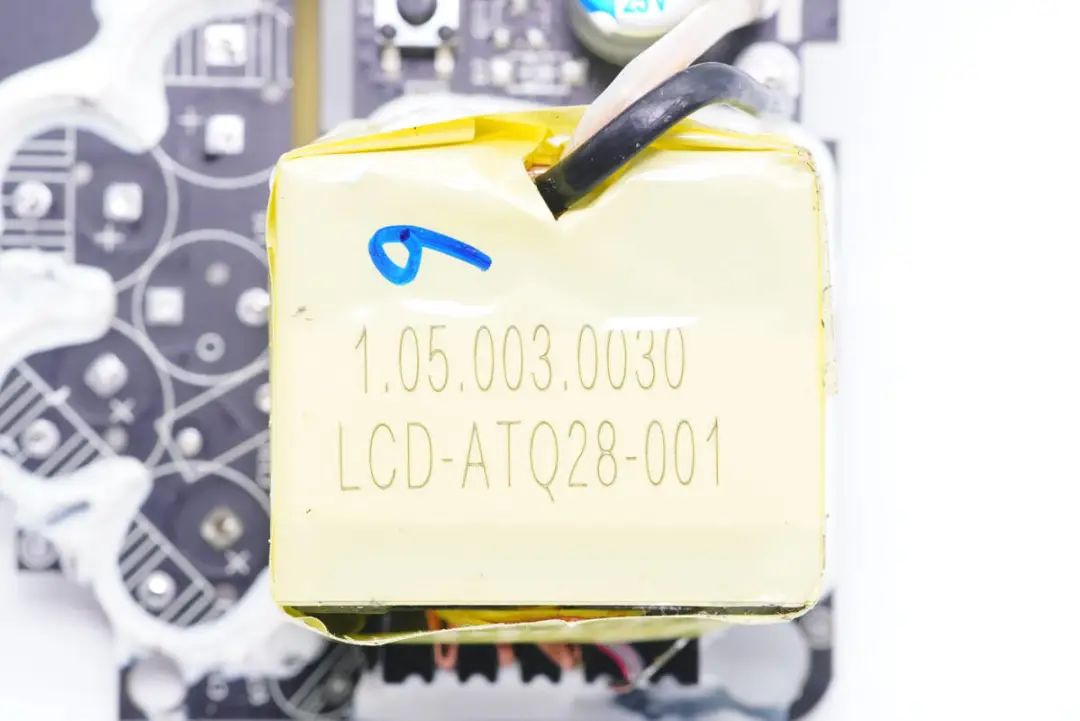

变压器为ATQ28磁芯，使用绝缘胶带严密缠绕。

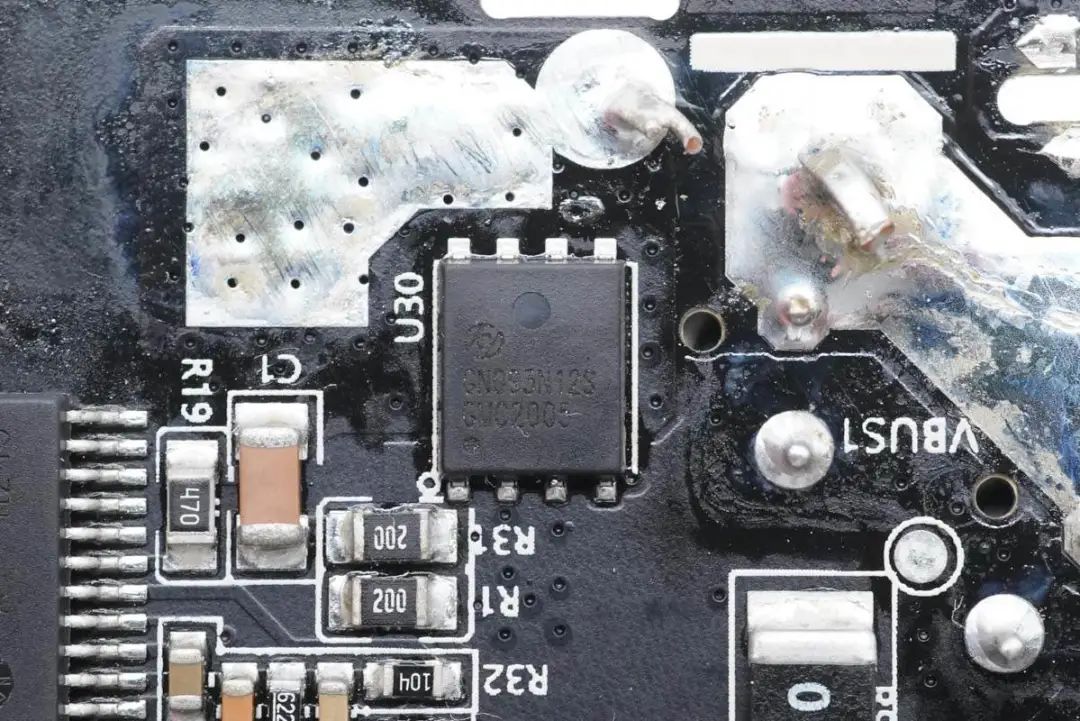

同步整流管来自恒泰柯，HGN093N12S，NMOS，耐压120V，导阻7.8mΩ，采用DFN5*6封装。

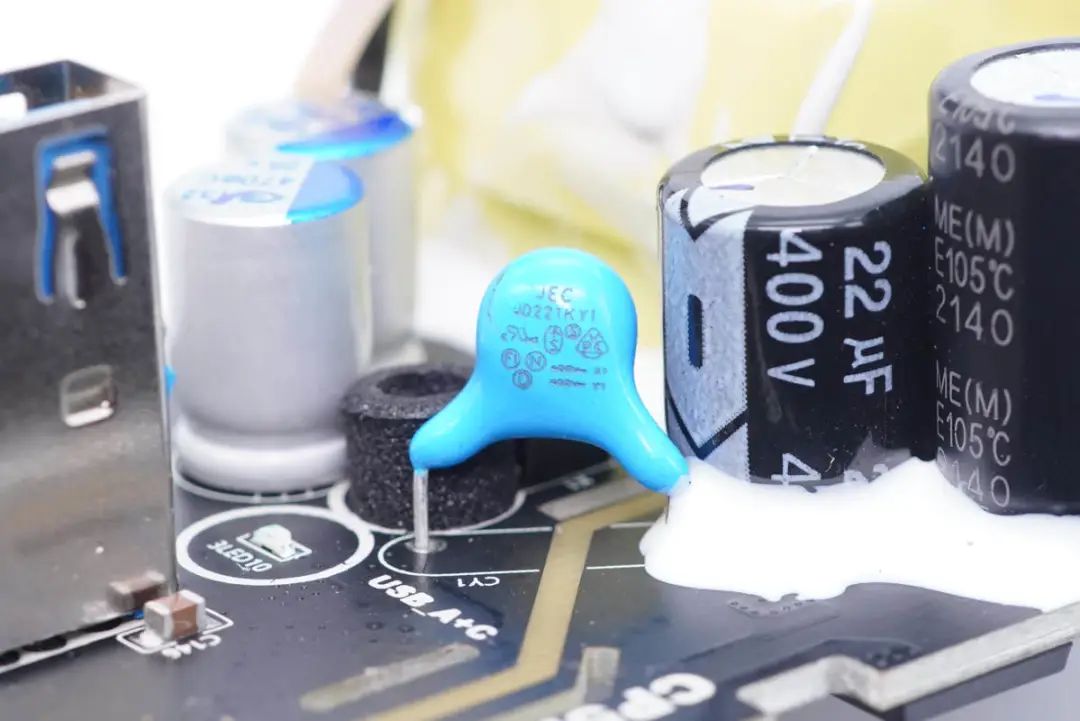

Y电容特写，横跨在初次级之间。

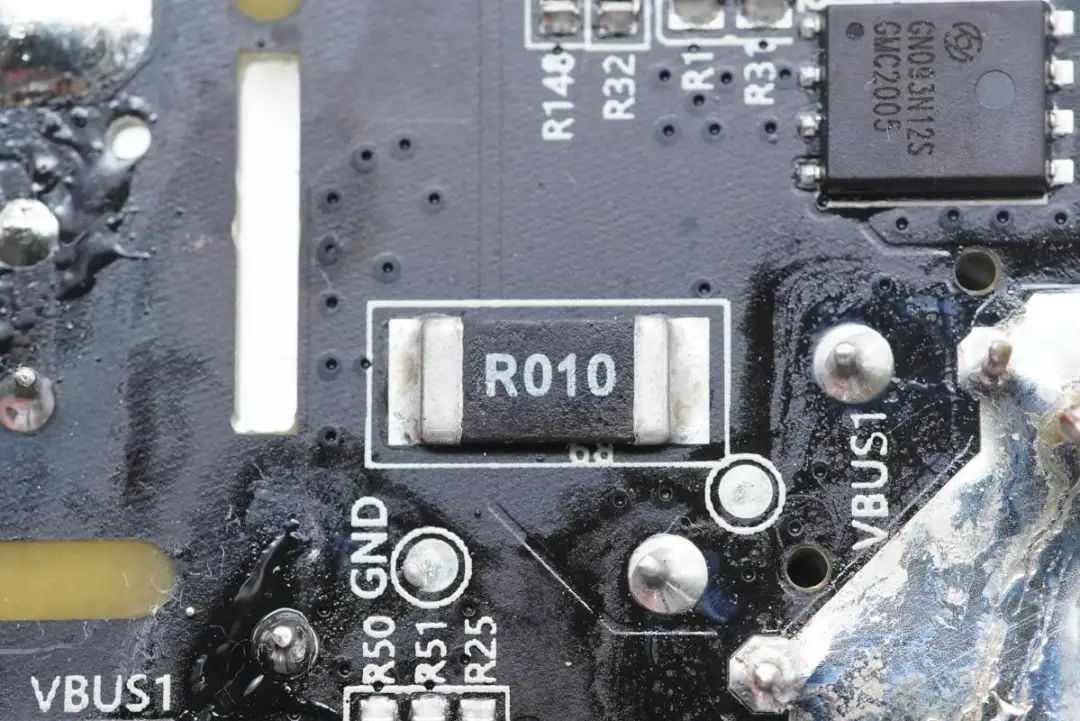

10mΩ电流检测电阻，用于PI SC1936C输出过电流保护功能。

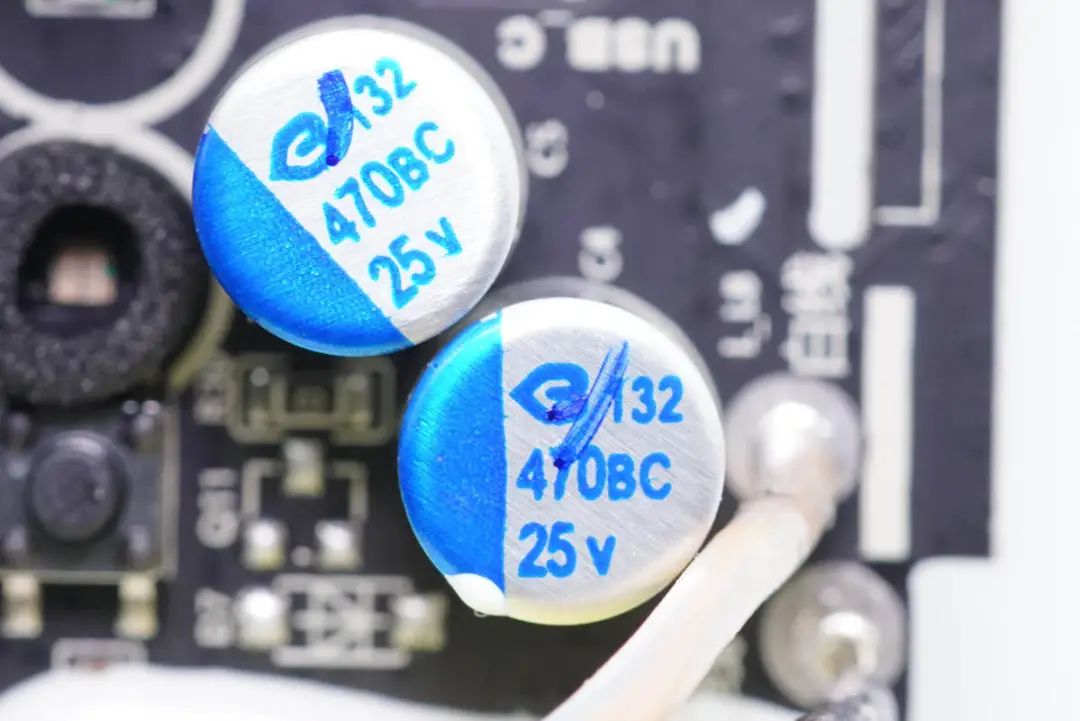

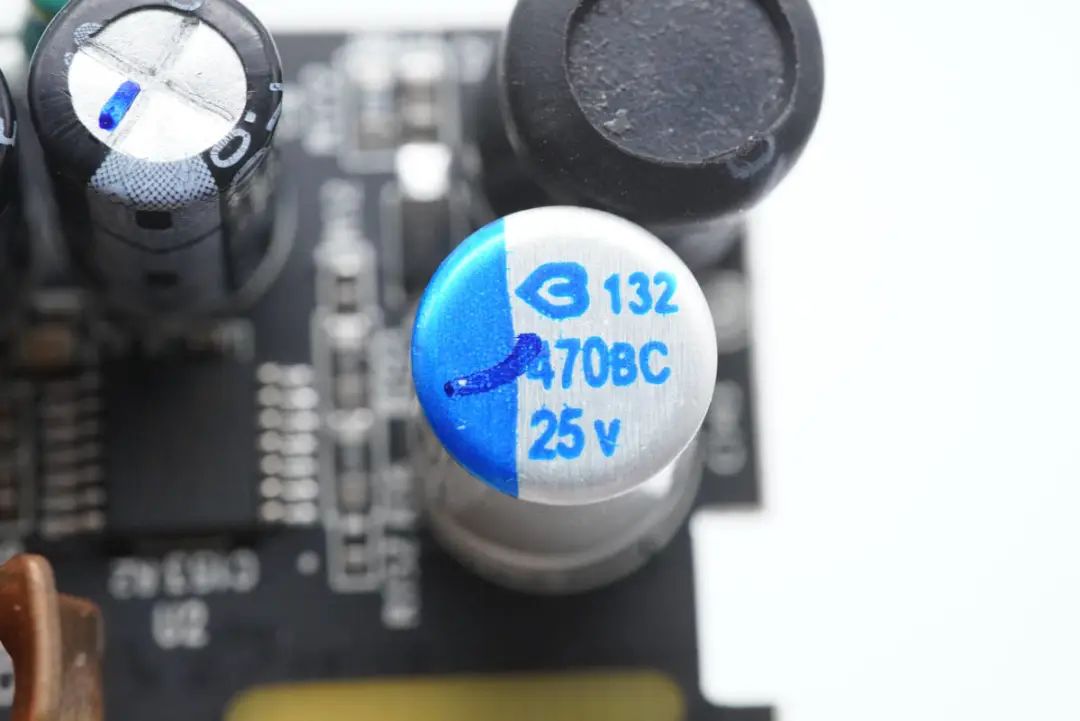

输出滤波电容来自绿宝石，BC系列固态电容，470μF 25V耐压。



插排内部的USB模块采用了反激电源恒压输出，配合二次降压电路对应各个接口，可以使多个接口均支持快充，使用灵活。

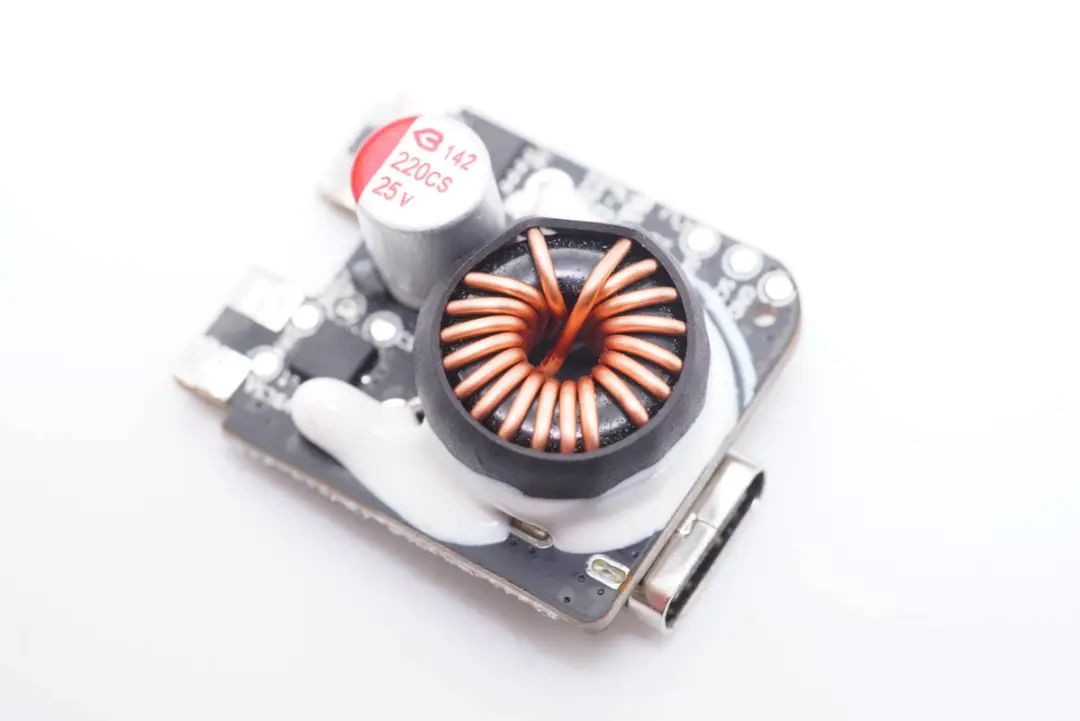

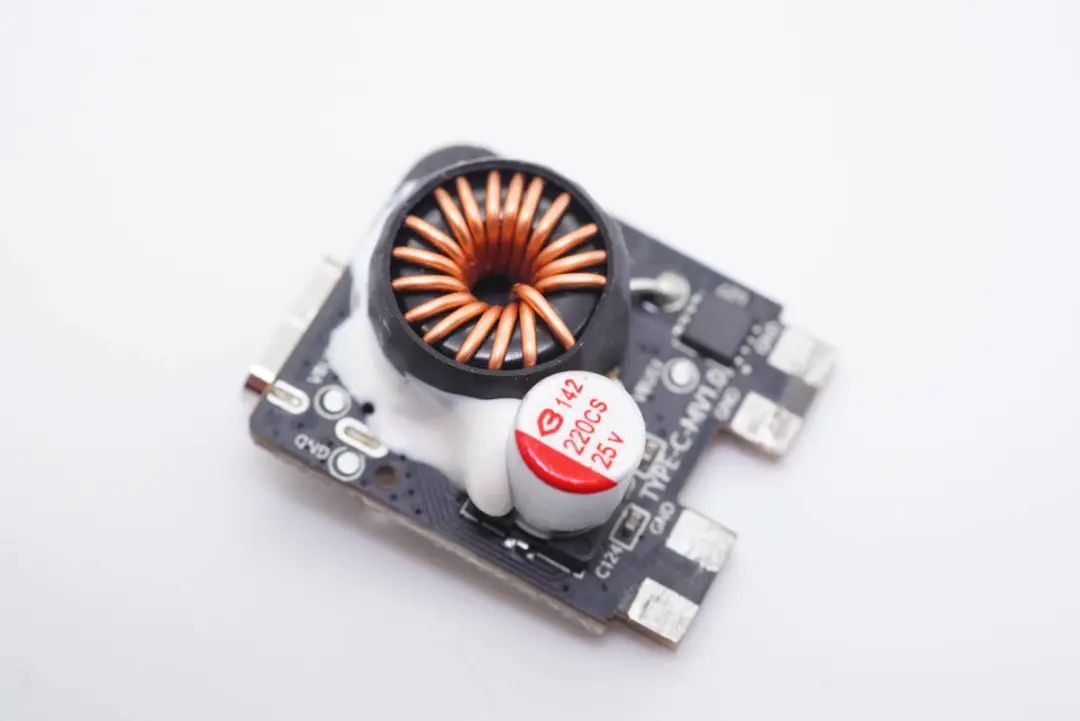

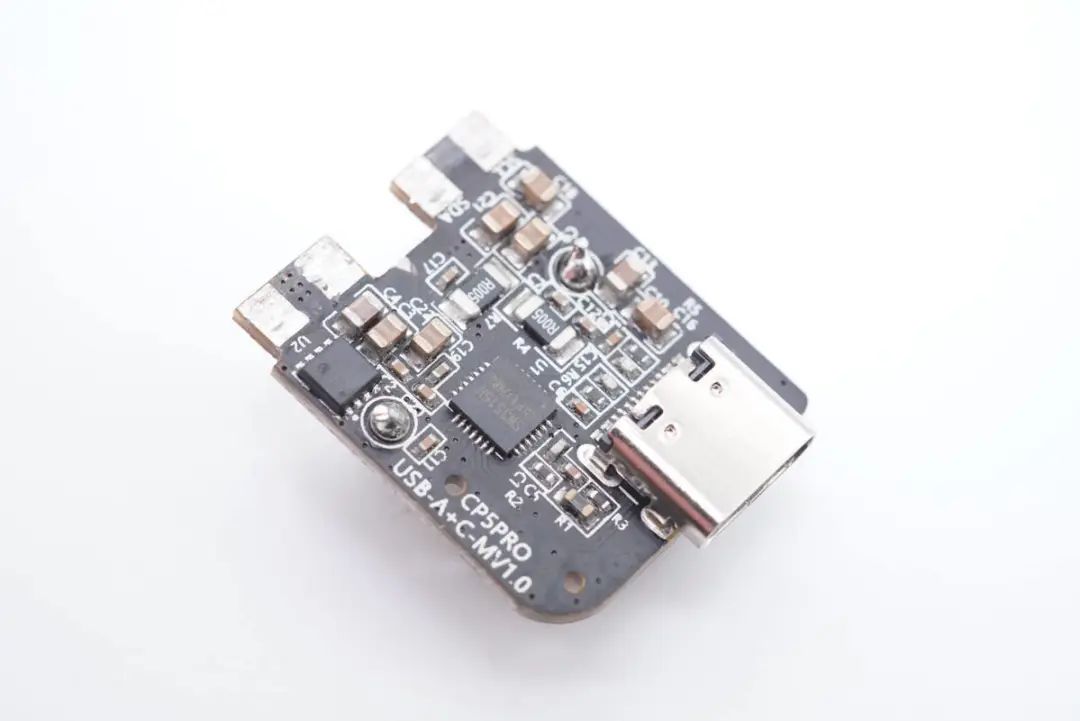

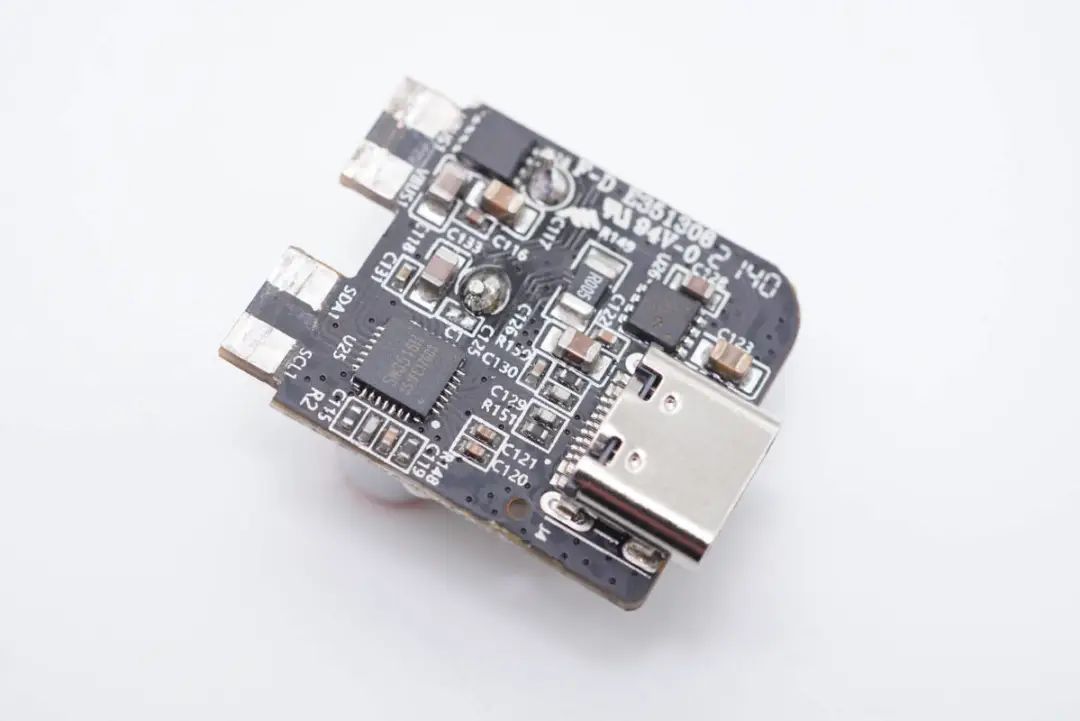

用于USB-C接口的降压小板特写，正面焊接滤波电容和降压电感以及一颗降压开关管，磁环降压电感使用白色胶水固定。



背面是智融SW3516，协议+同步降压控制器，VBUS开关管和一颗同步降压开关管。



另外一块小板用于USB-C与USB-A输出，正面采用双NMOS作为VBUS开关管。



相比单USB-C输出的小板，背面多了一颗输出电流采样电阻，分别对应USB-C和USB-A接口。

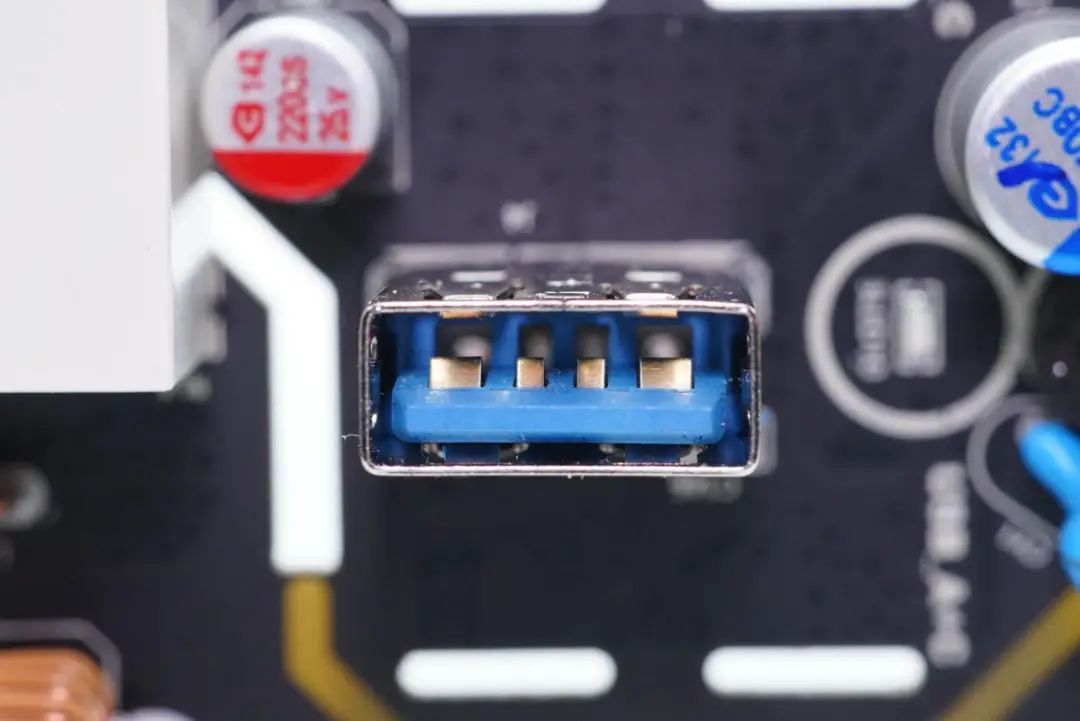

USB-A接口垂直焊接在插座内部的电路板上。

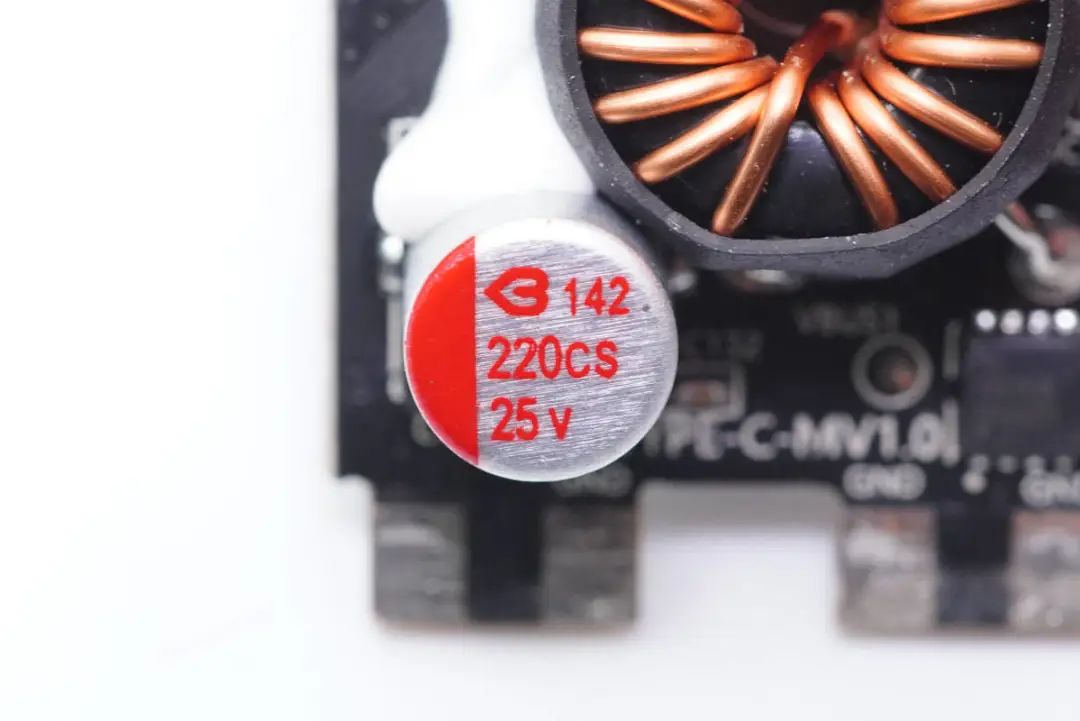

USB-C输出降压小板上的固态滤波电容，来自绿宝石，用于降压输出滤波。

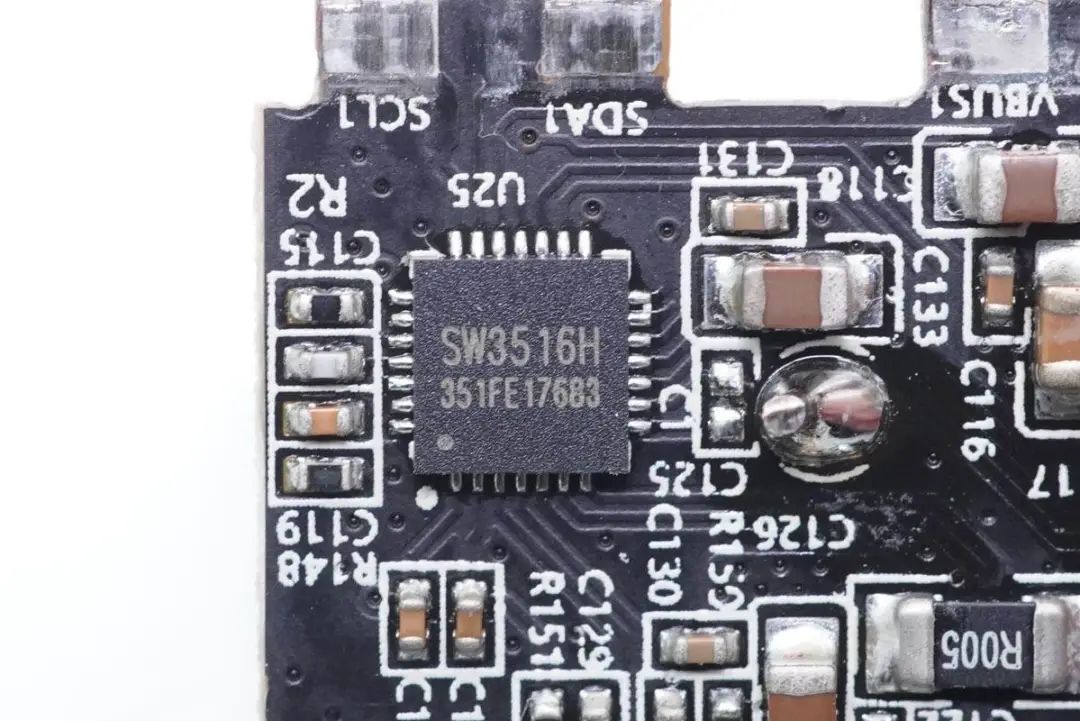

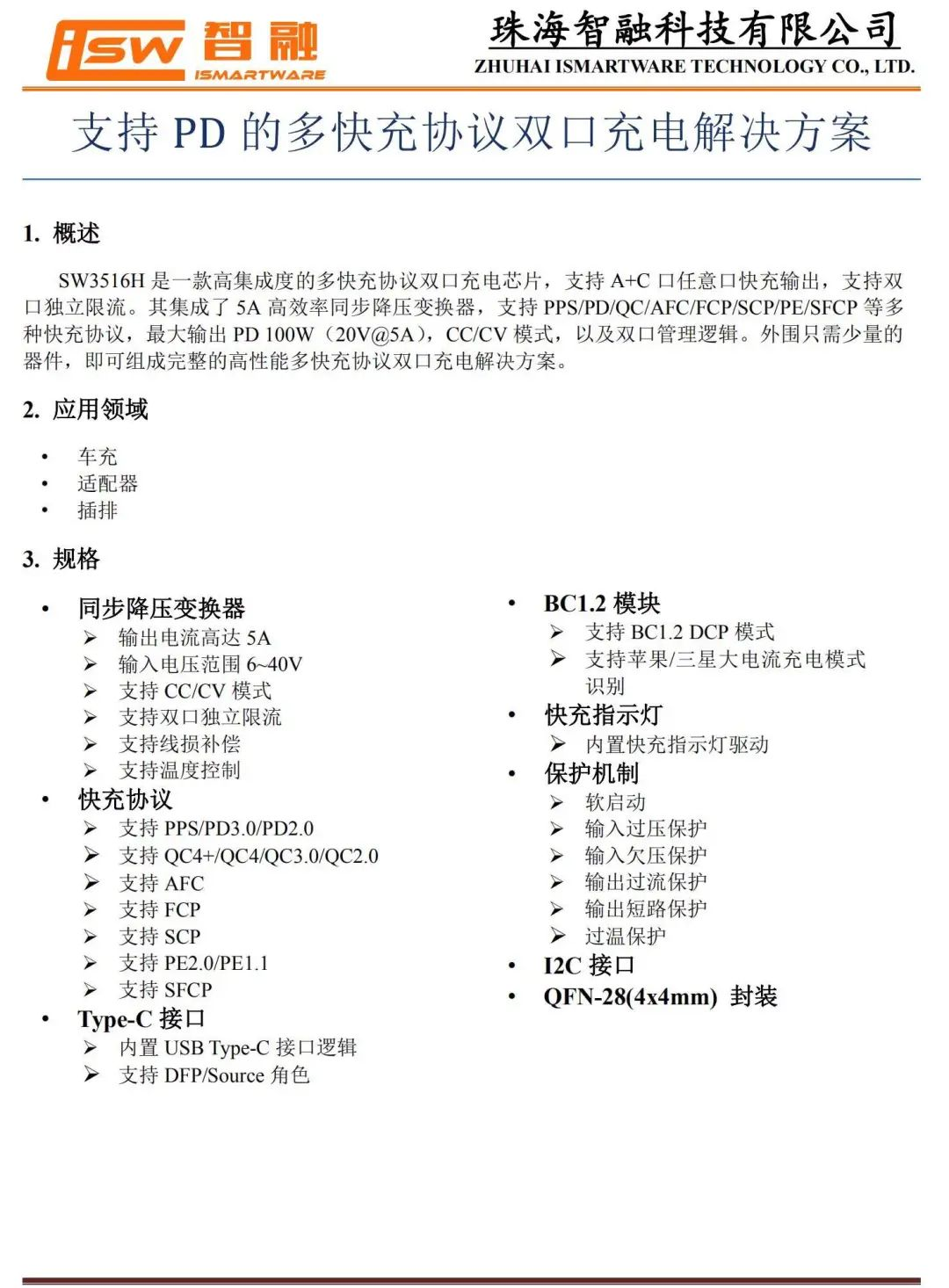

USB-C口降压电路主控芯片采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。



SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。



充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

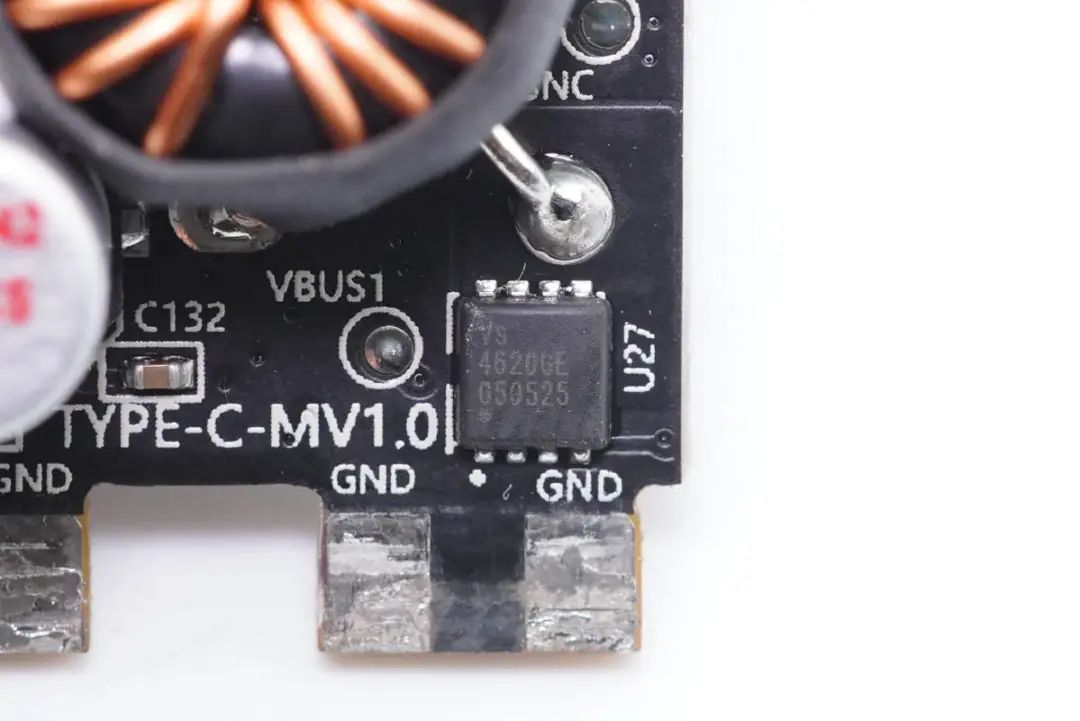

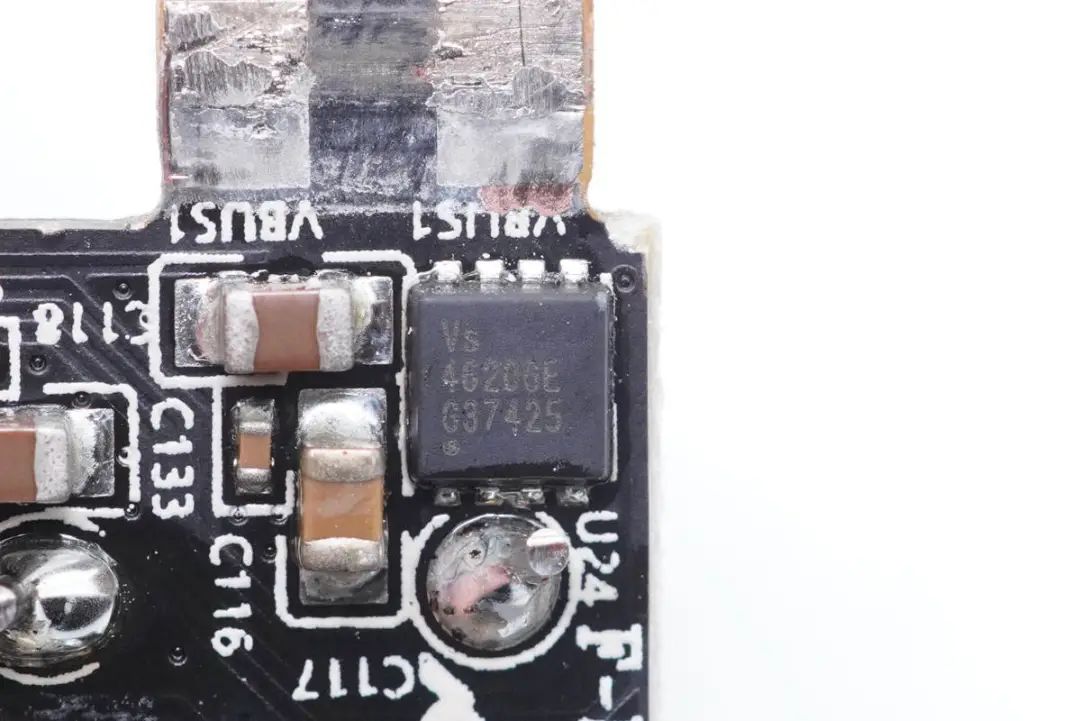

其中一颗开关管来自威兆，VS4620GEMC，NMOS，耐压40V，导阻6.4mΩ，采用PDFN3333封装。

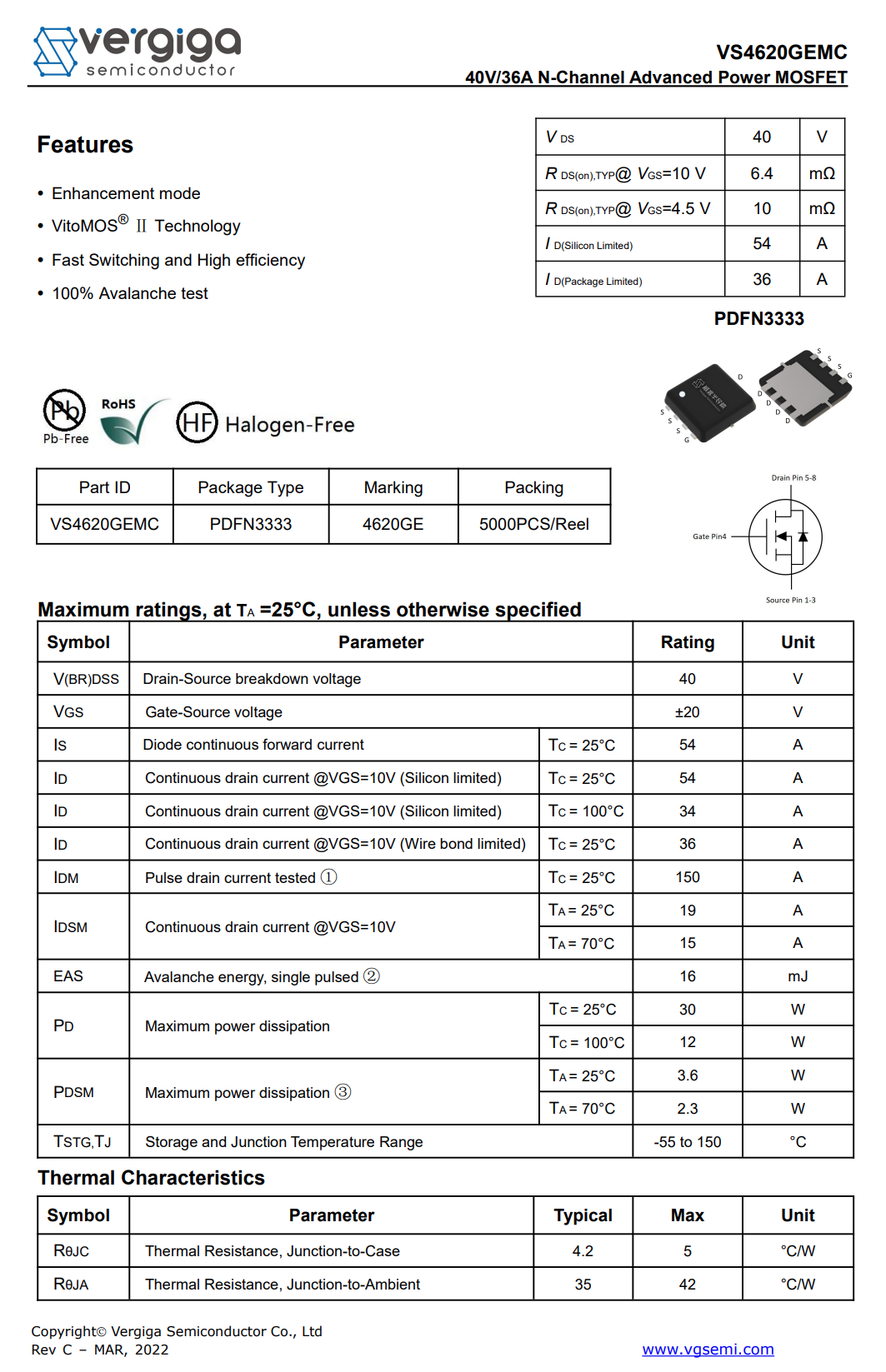

威兆VS4620GEMC 详细资料。



另外一颗开关管同型号，组成半桥。

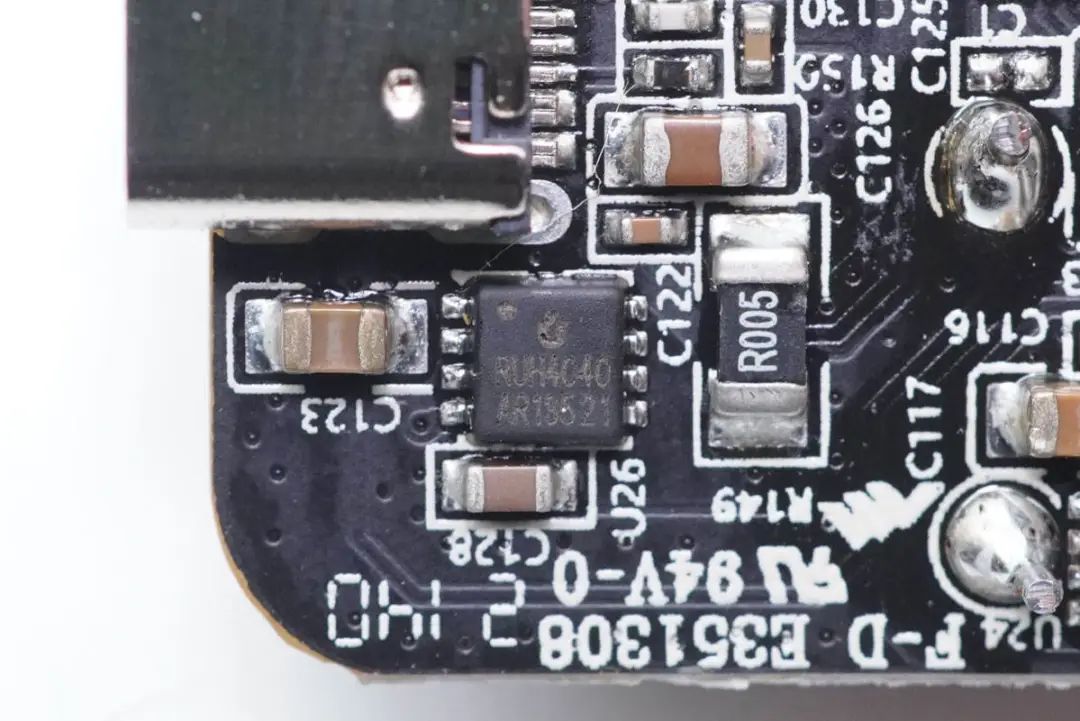

输出VBUS开关管来自锐骏，RUH4040M2，NMOS，耐压40V，导阻8mΩ，采用PDFN3333封装。

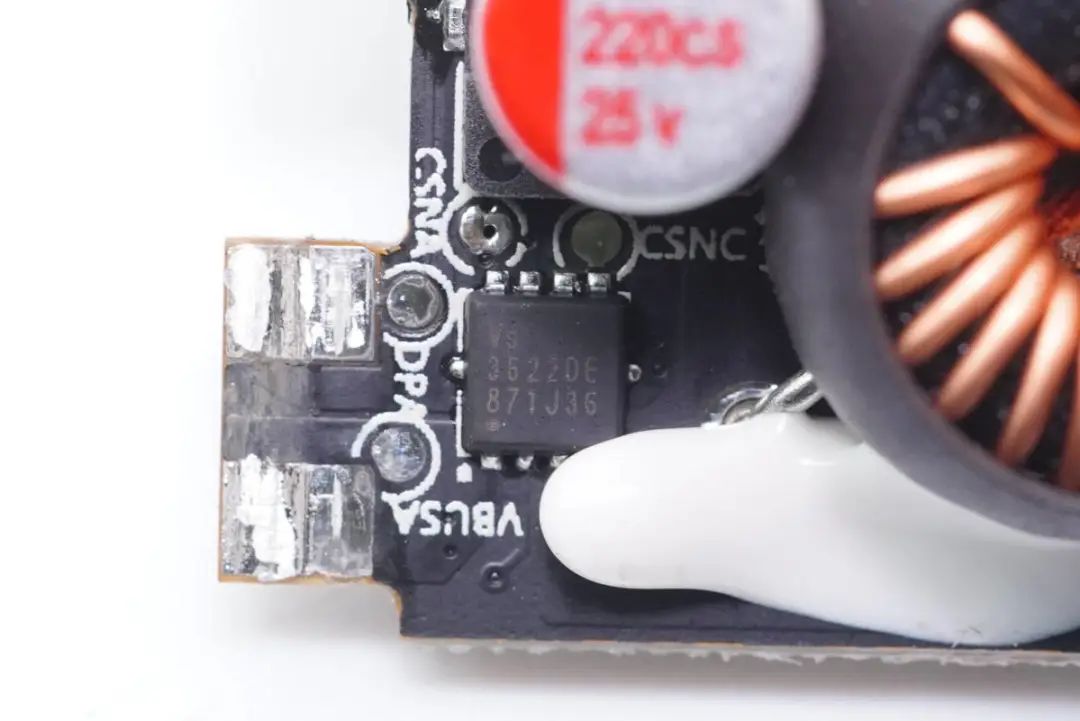

用于USB-C和USB-A快充的小板使用威兆VS3622DE双NMOS用于两个接口输出控制。VG3622DE在一个PDFN3333封装内部集成两颗NMOS管，节省空间占用。内置的MOS管耐压30V，导阻为10mΩ。

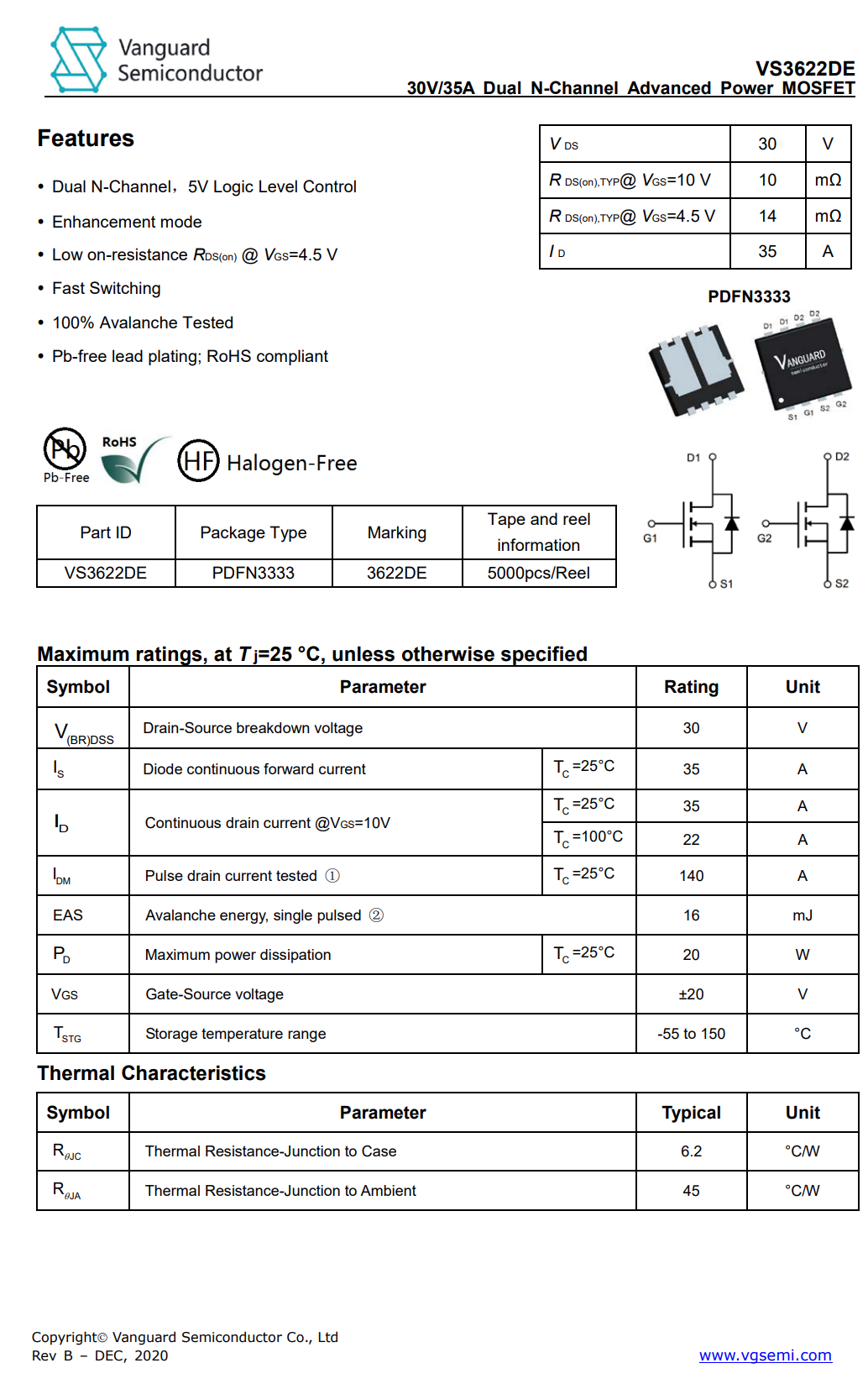

威兆 VS3622DE 详细资料。



接下来是无线控制的小板，无线模块焊接在小板上再焊接到插座内部的电路板上。小板检测输入按键的信号，输出控制信号驱动继电器开合。

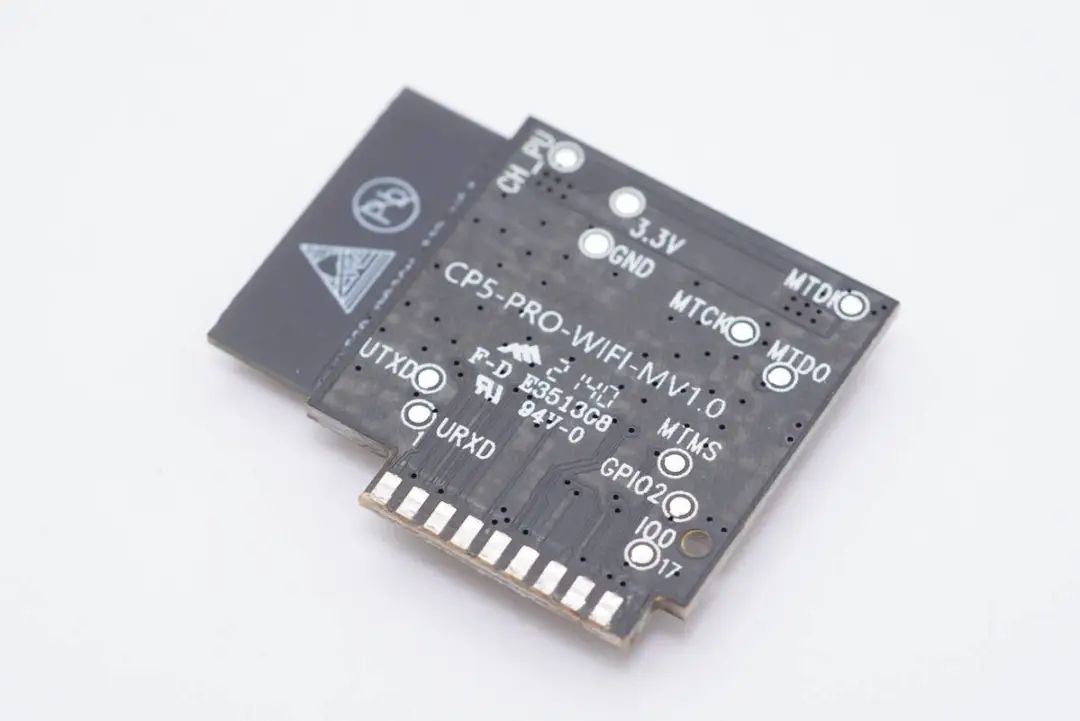

小板背面有测试点和天线净空区。

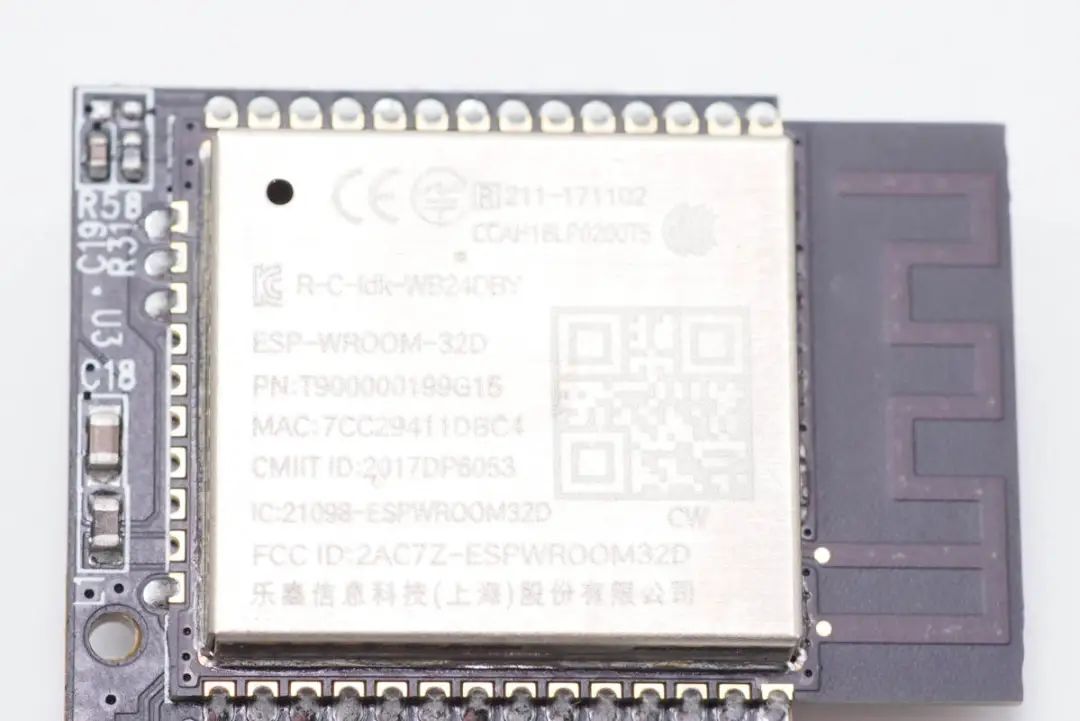

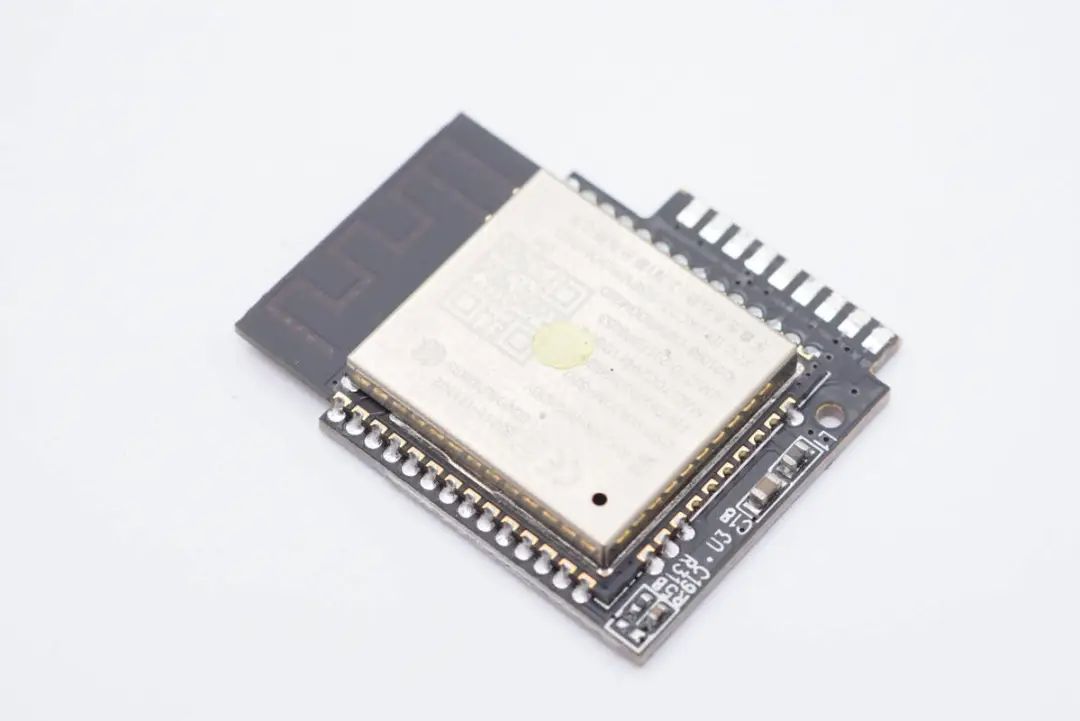

无线模组来自乐鑫信息科技股份有限公司，型号ESP-WROOM-32D，右侧是印刷的无线天线。模组支持WiFi、蓝牙和BLE连接，内置MCU。

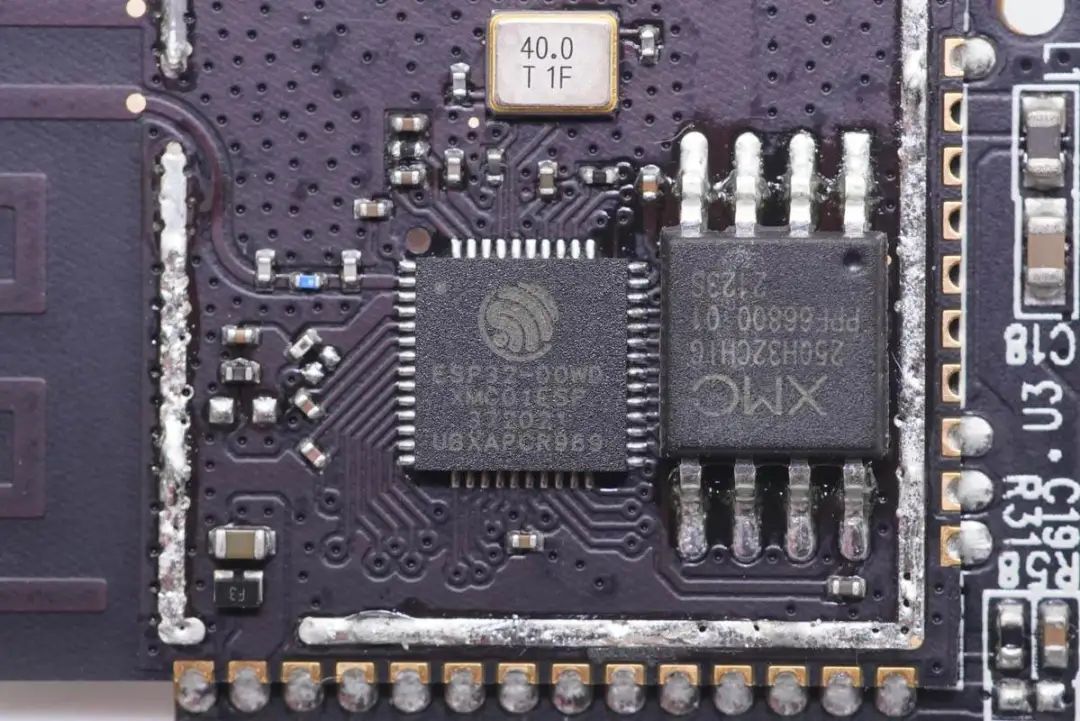

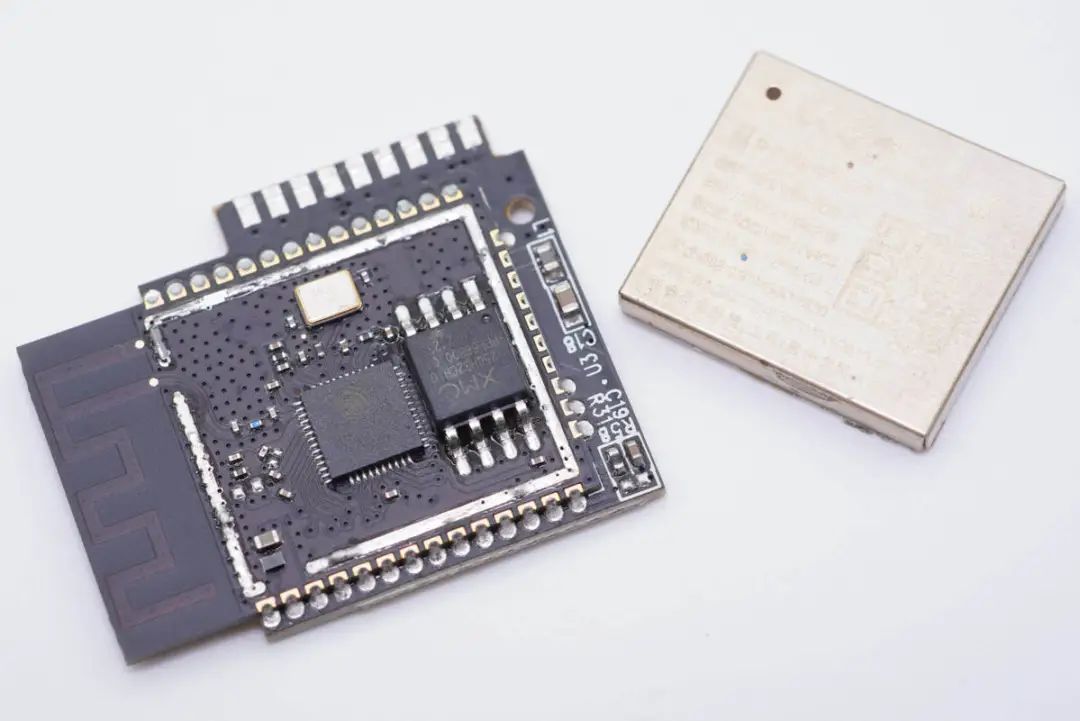

使用热风枪加热拆下屏蔽罩，模块内部有一颗无线SOC、时钟晶振和一颗存储器。



无线SOC丝印ESP32-DOWD，采用QFN5*5封装，芯片内置CPU、存储器，支持WiFi和蓝牙连接。

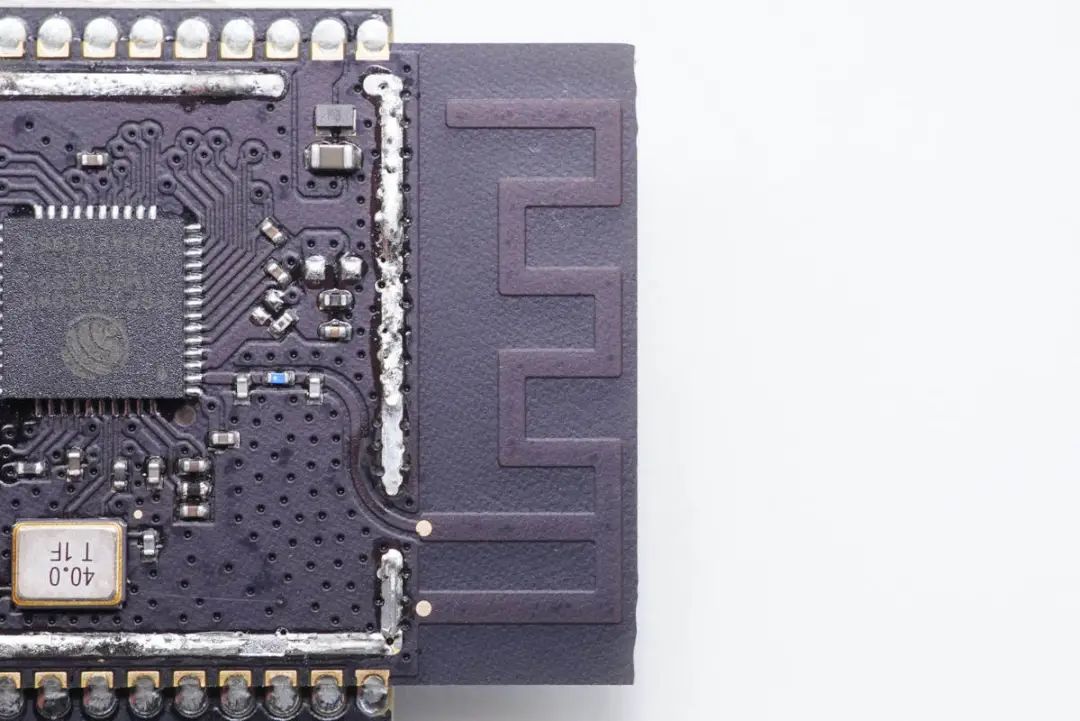

无线天线特写。

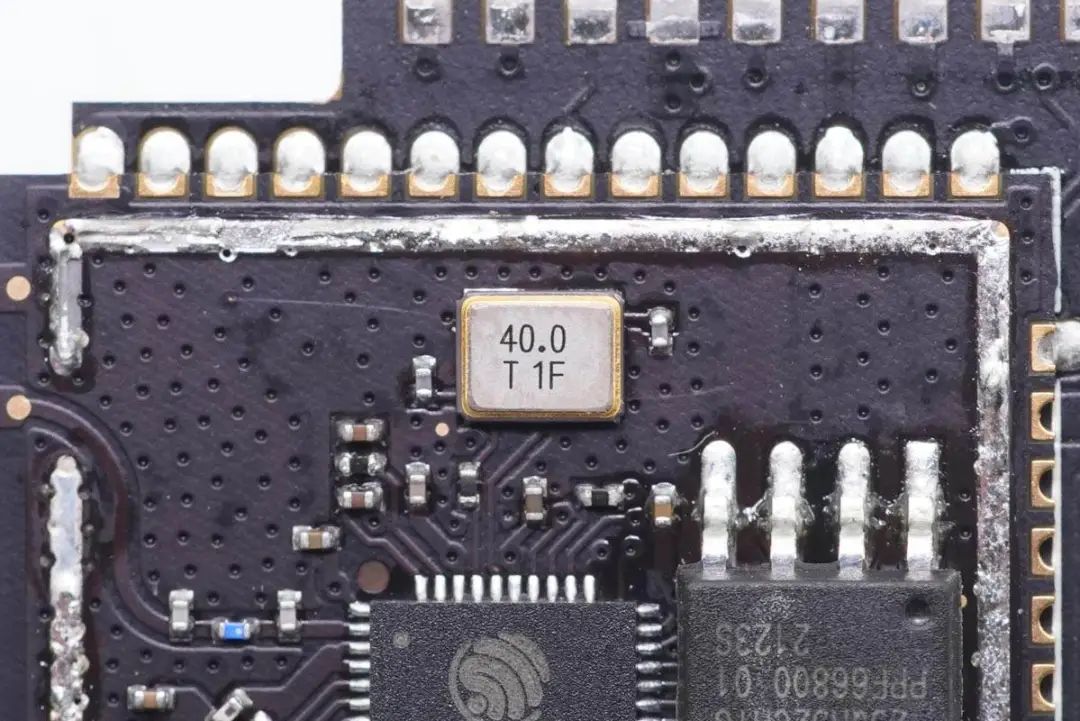

40.0MHz无源时钟晶振。

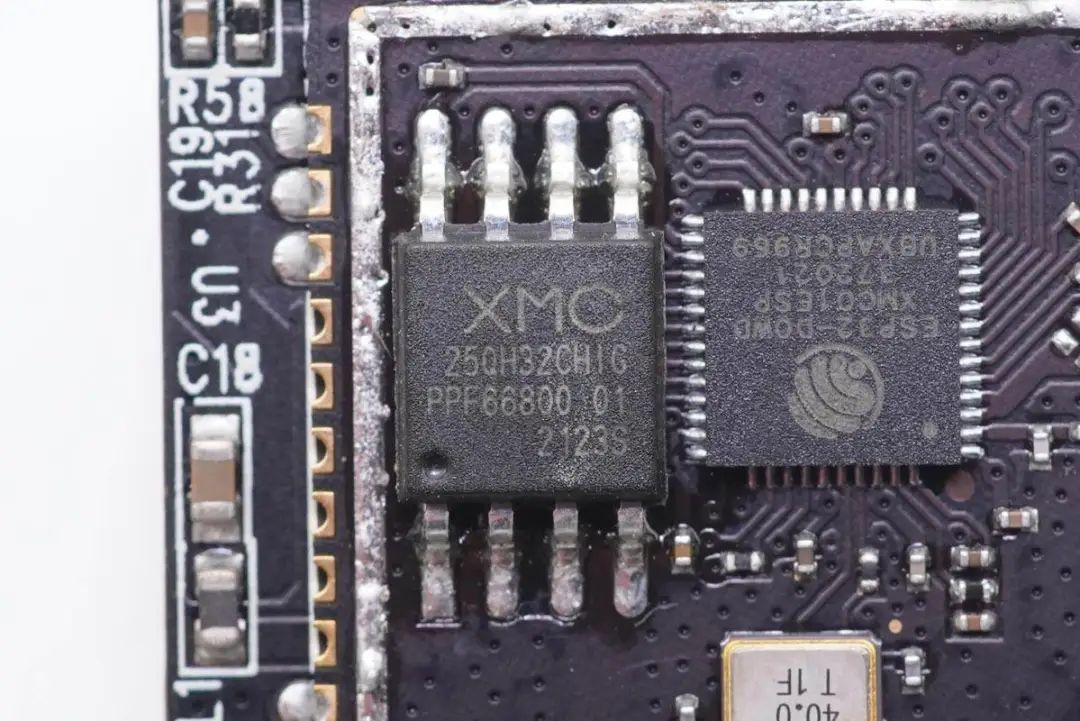

来自武汉新芯的XM25QH32C存储器，4MB容量，用于存储固件信息。

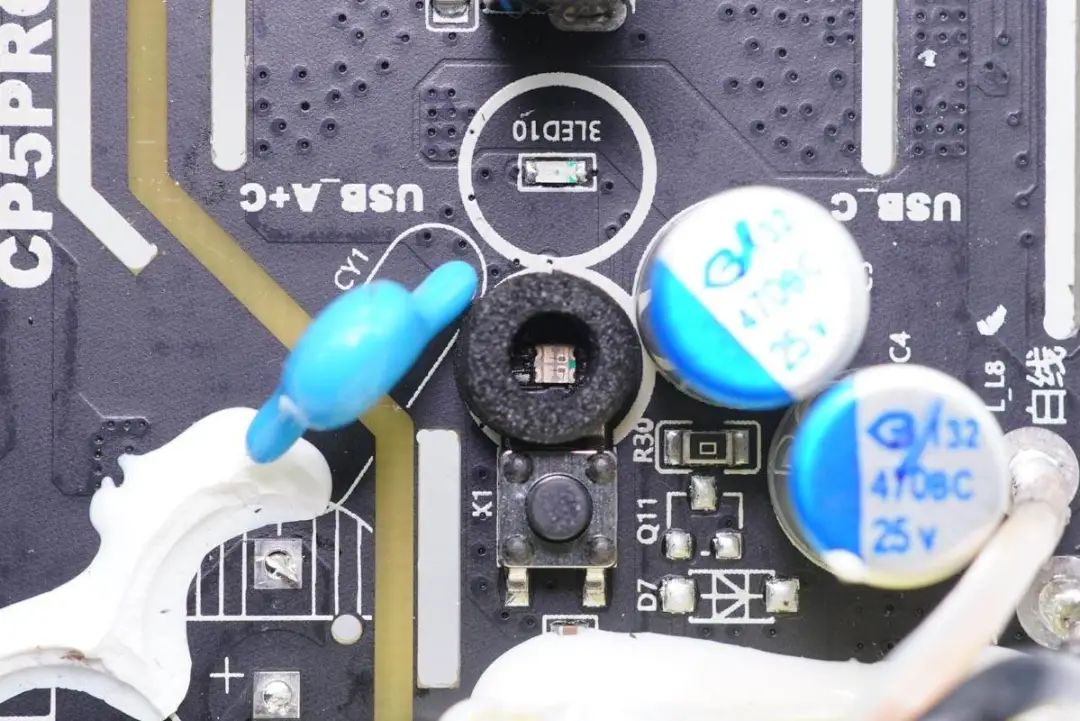

指示灯和微动按键特写，指示灯采用泡棉包裹遮光。

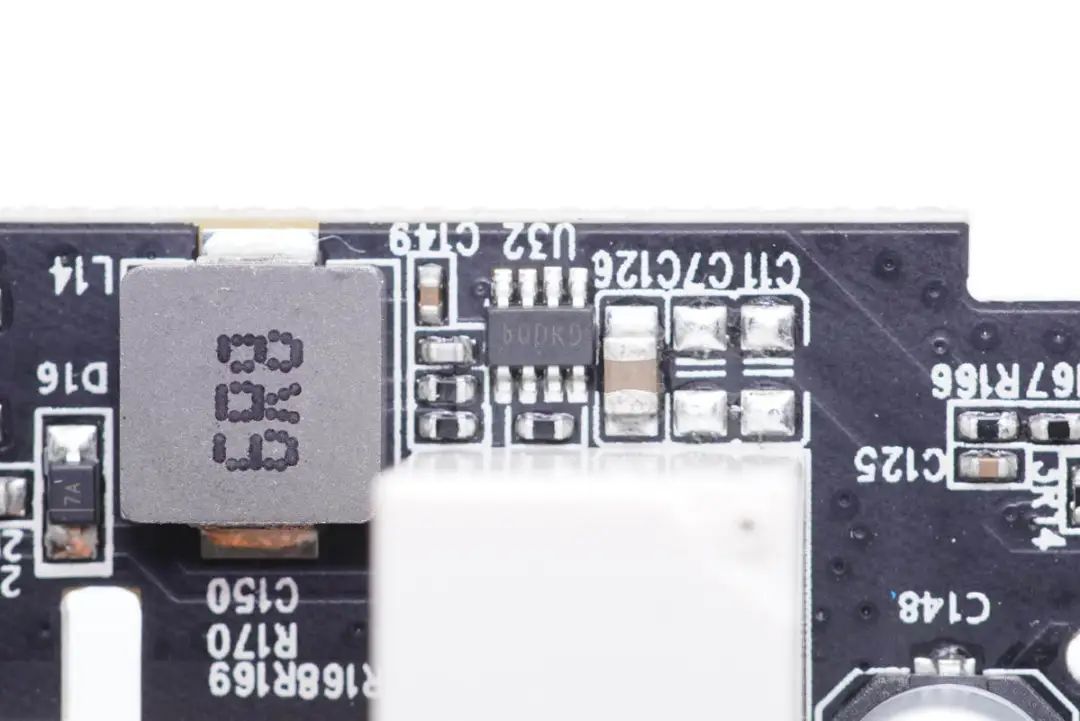

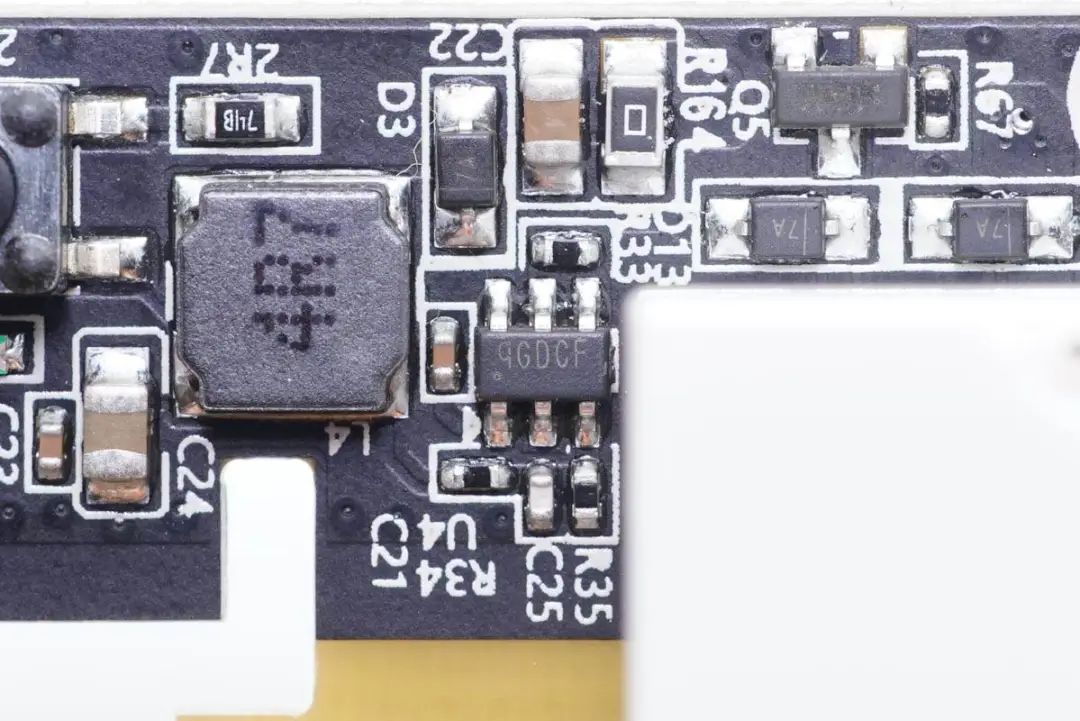

用于无线模块的降压电路，同步降压转换器使用矽力杰SY8303，支持40V输入，3A输出，采用TSOT23-8封装。左侧是6.8μH合金电感。



用于继电器线圈供电的降压电路，同步降压转换器使用矽力杰SY8120I，支持18V输入，2A输出电流。左侧是4.7μH降压电感。

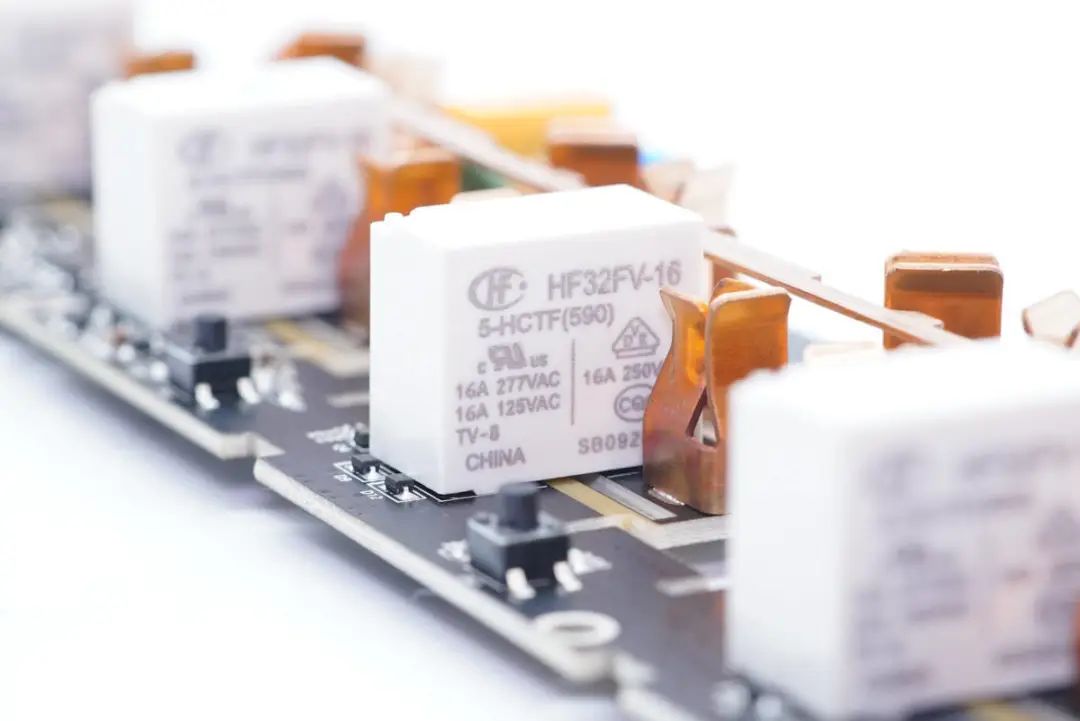

控制各个插座的继电器来自宏发，型号HF32FV16 5-HCTF，触点负载电流16A，线圈驱动电压为5V，超灵敏型线圈具备更低的待机功耗，并降低继电器线圈发热。

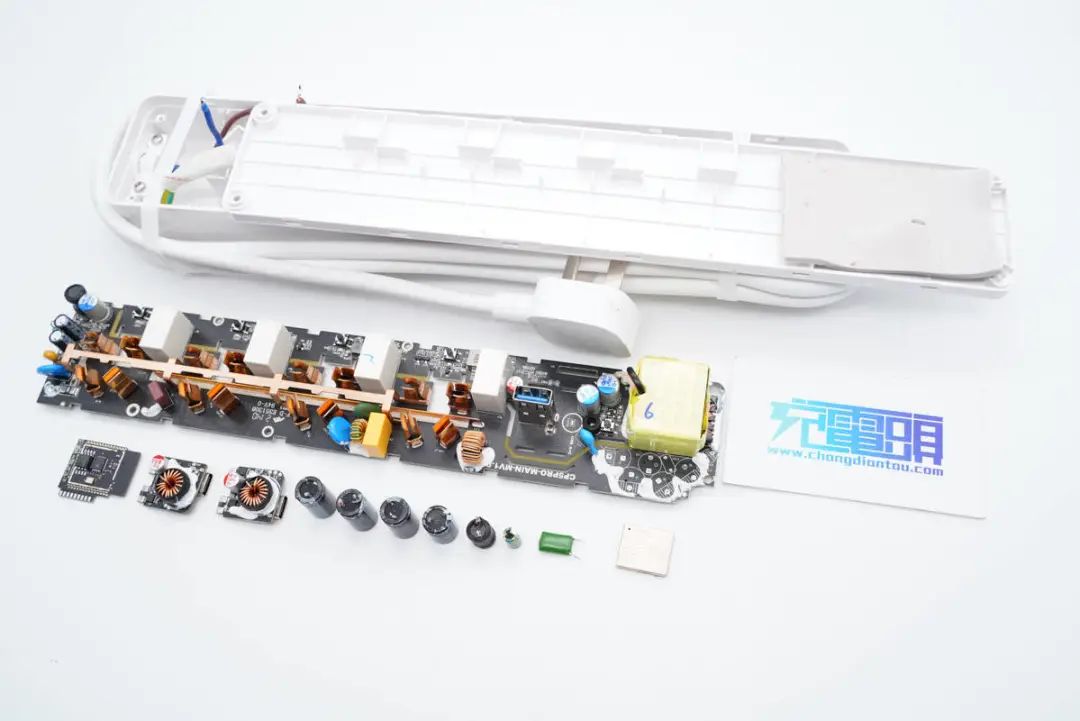

全部拆解完毕，来张全家福。



充电头网拆解总结



Gosund推出的CP5 Pro智能插排，这款插排支持接入米家APP远程控制，支持插孔单独控制，同时具备65W PD快充输出，能够直接为笔记本充电，使用方便。插座内置电量计量电路，可时刻了解用电器的功耗情况，代替传统功率计。



充电头网通过拆解了解到，Gosund CP5 Pro智能插排内置贝岭BL0940电量计量芯片，使用PI氮化镓芯片SC1936C用于插座内部65W快充输出，配合智融SW3516H进行降压以及多口快充输出，内置必易微KP15026非隔离降压芯片用于电量计量部分供电。插排内置乐鑫ESP32无线模组用于远程控制，搭配宏发继电器实现各个插孔的独立控制。



插座内部设计导热垫均匀散热，插脚采用一体铜带连接，内部使用绿宝石电容滤波，设计可靠，用料扎实。
