DRV135是SOIC-8 中提供的音频平衡线路驱动器

产品详情

描述：

DRV134 和 DRV135 是差分输出放大器，可将单端输入转换为平衡输出对。这些ADS5272IPFPT平衡音频驱动器由带有片上精密电阻器的高性能运算放大器组成。它们完全适用于高性能音频应用，并具有出色的交流规格，包括低失真（1 kHz 时为 0.0005%）和高压摆率（15 V/μs）。

片上电阻器经过激光微调，以实现准确的增益和最佳的输出共模抑制。宽输出电压摆幅和高输出驱动能力允许在各种要求苛刻的应用中使用。它们可以轻松驱动与长音频电缆相关的大容性负载。与 INA134 或 INA137 差分接收器结合使用，它们提供了一个完整的解决方案，用于传输模拟音频信号而不会降级。

DRV134 采用 8 引脚 DIP 和 SOL-16 表面贴装封装。DRV135 采用节省空间的 SO-8 表面贴装封装。两者均规定在 –40°C 至 +85°C 的扩展工业温度范围内运行，并在 –55°C 至 +125°C 范围内运行。

特性：

●平衡输出

●低失真：f = 1 kHz 时为 0.0005%

●宽输出摆幅：17Vrms 到 600Ω

●高容性负载驱动

●高压摆率：15V/μs

●宽电源范围：±4.5 V 至 ±18 V

●低静态电流：±5.2 mA

●8 引脚 DIP、SO-8 和 SOL-16 封装

●音频差分线路接收器的配套产品：INA134 和 INA137

●改进了 SSM2142 的替代品

应用：

●音频差分线路驱动器

●音频混合控制台

●分配放大器

●图形和参数均衡器

●动态范围处理器

●数字效果处理器

●电信系统

●高保真设备

●工业仪表

参数：

增益 (V/V)：2

Iq (典型值) (mA)：5.2

负载电容 (μF)：1

通道数 (#)：1

总谐波失真 + N @ 1 kHz (%)：0.0005

本底噪声 (RTO, 20 kHz BW) (dBu)：-98

压摆率 (Typ) (V/us)：15

小信号带宽 (Typ) (MHz)：1.5

工作温度范围（℃）：-55 到 125

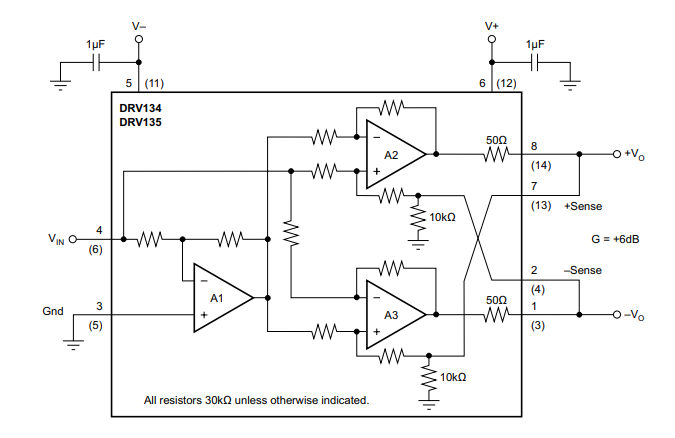

◆DRV135 简化原理图

◆DRV135 功能框图
