手把手教你使用DesignSparkPCB制作方向灯，完整步骤演示！

机车汽车在转弯时，会打方向灯，让后方知道避免相撞。而脚踏车也是一种会骑上大马路的交通工具，如果在脚踏车上面也装上方向灯，这样也能提高安全度。
方向灯的制作也非常简单，只需要一个闪烁电路，让灯亮起时闪烁提醒后方来车就可以了。

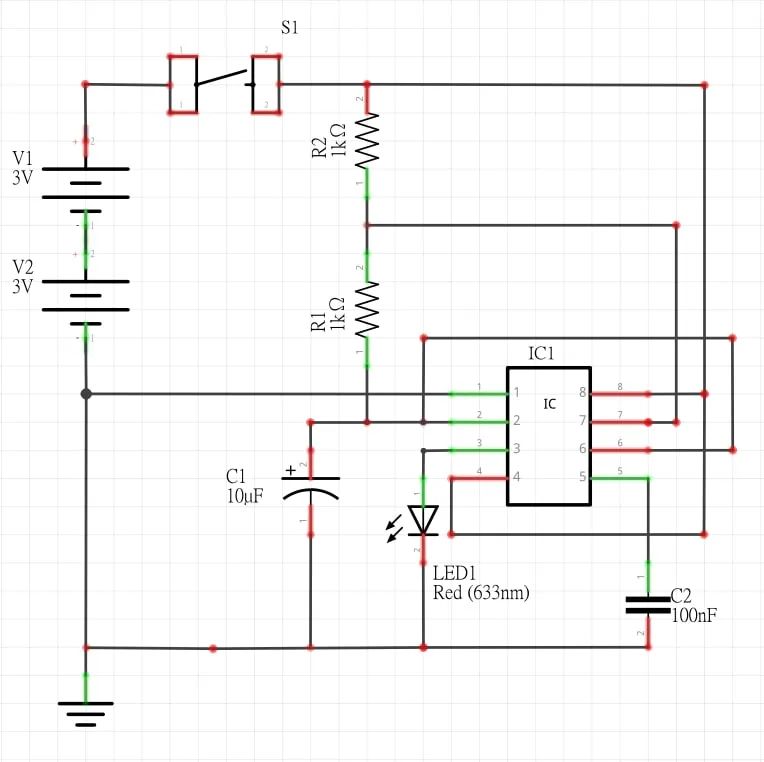

闪烁灯的电路图。在画PCB板前，我们要先把电路图画出来，确认零件与接线。

这里简单介绍一下电路功能：脚2(TRI)为触发脚，C1、R1跟R2连接至脚2形成一充电回路；脚7(DIS)放电脚，C1跟R2连接脚7放电；充电时间脚3(OUT)输出高态(H)，放电时间输出低态(L)；无稳态电路会自动重复以上动作，因此接上LED后，LED便会闪烁。
输出高态时间公式：ln(2)*(R2+R1)*C1。输出低态时间公式：ln(2)*R1*C1。
由上面公式与上方的电路图，若R1=R2，充电时间便会释放电时间两倍。

绘制电路板

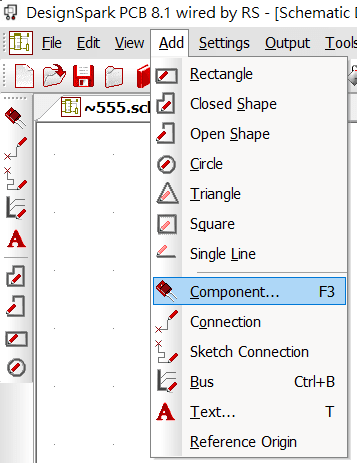

打开DesignSpark以后，点选左上角Add→Component来选择零件。

新增零件-555

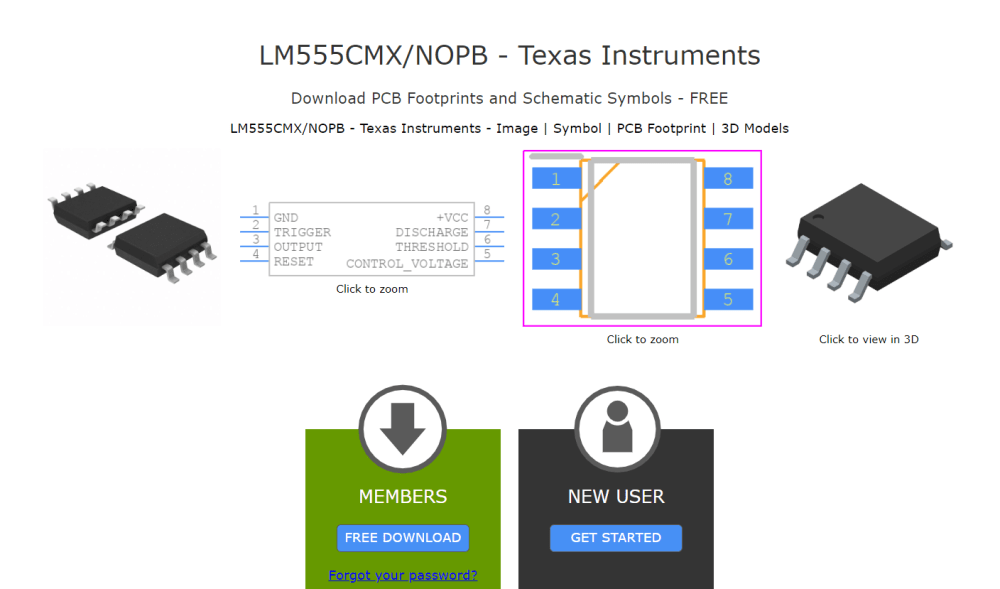

这个电路最重要的零件就是555，但是软件里面没有内建这个零件。因此我们要去官网新增组件，可以参考以下网页。DesignSpark PCB 新增组件功能（https://www.rs-online.com/designspark/content-types/article/9115?lang=cn）由网络取的零件库，找到符合脚位的IC图以后，下载新增到软件内。

然后加入组件，点选Add。

新增后组件图标就会呈现如下图。

新增零件-电阻

搜寻内建零件R。

新增零件-电容

电容因为法拉或是电压的不同，制作方法也会不一样，因此这个电路里我们要使用两个不同的电容。
第一个10uF的有内建，搜寻C。

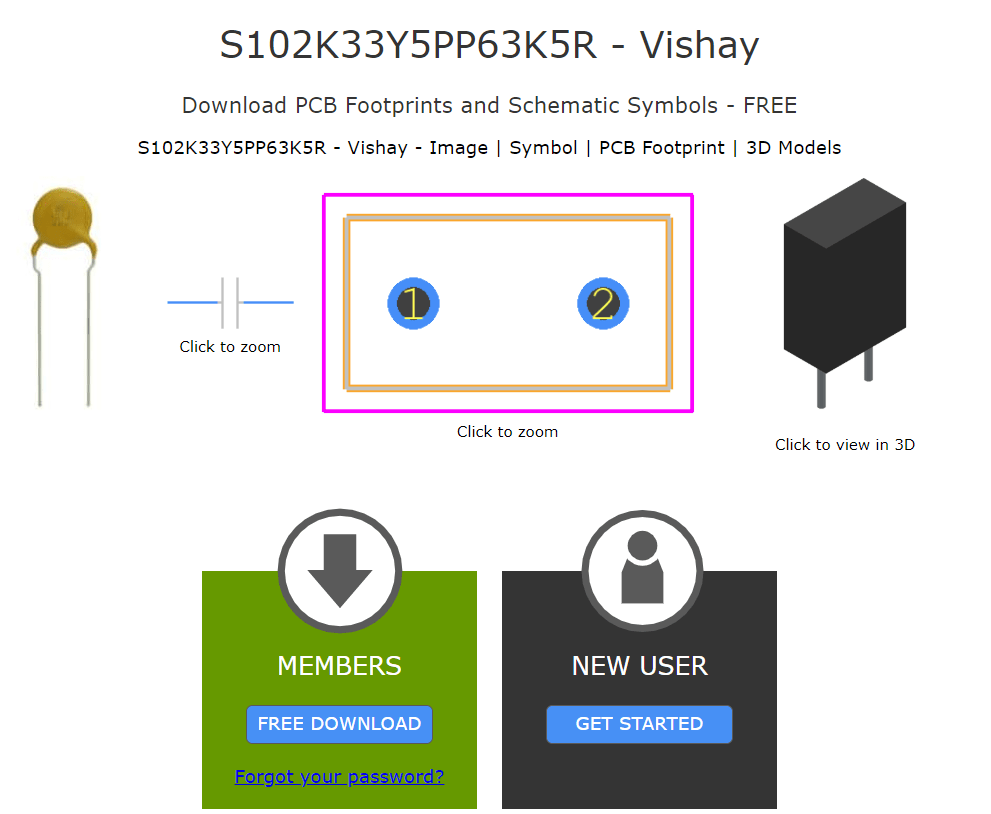

第二个100nF2的没有内建，跟555一样，要由网络新增。

新增零件-LED

搜寻内建零件LED。

新增零件-排针

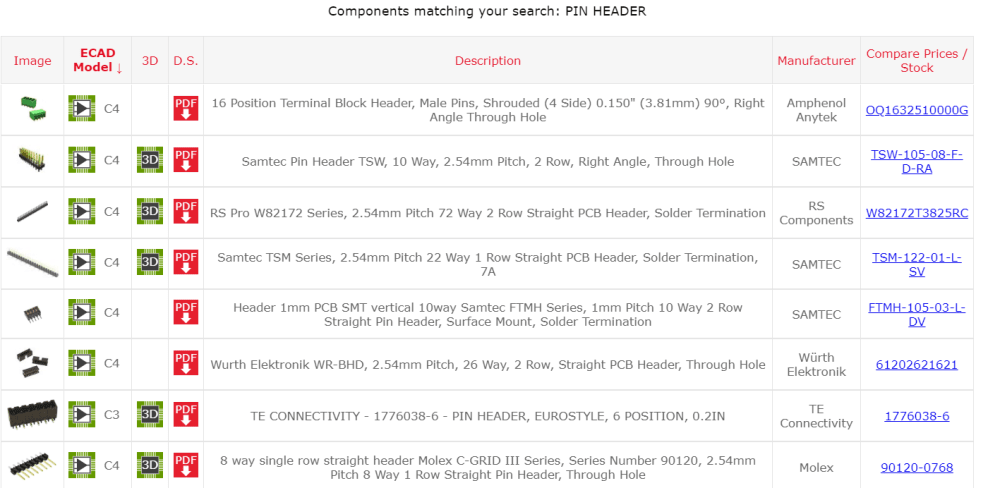

搜寻 PIN Header就可以找到，在这个电路里面，我们需要两个排针的孔来接电池(一边正电一边接地)。如果找不到只有两个的排针，也可以找大于2的，接电路的时候放着不要接就可以。

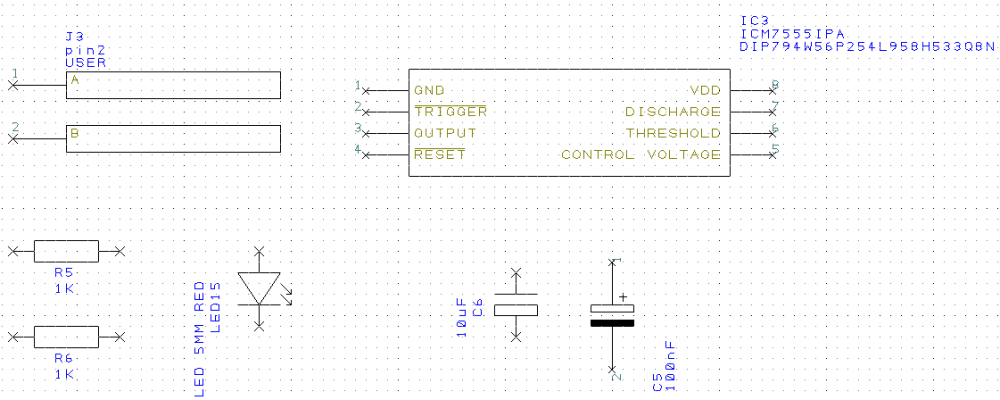

所有零件

所有零件都教出来后，有需要多的就可以直接复制。例如 : LED一边需要七个。
而因为方向灯是左右两边的，因此我们接完第一组电路以后，就整组复制出第二组。

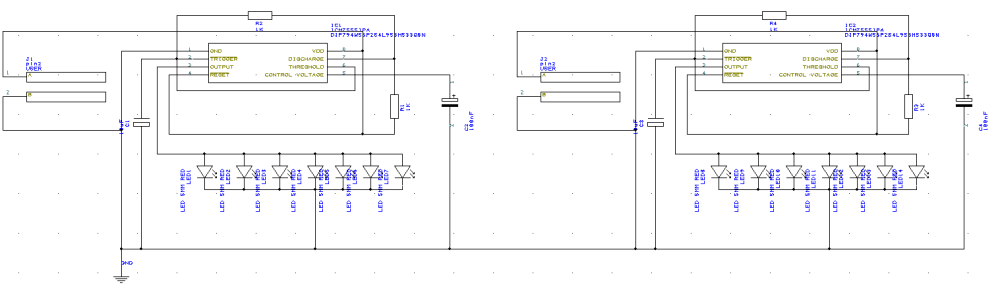

做完以后，完整电路图会如下图。

建立PCB檔

接下来要把电路转成PCB。选择Tools里面的Translate To PCB。

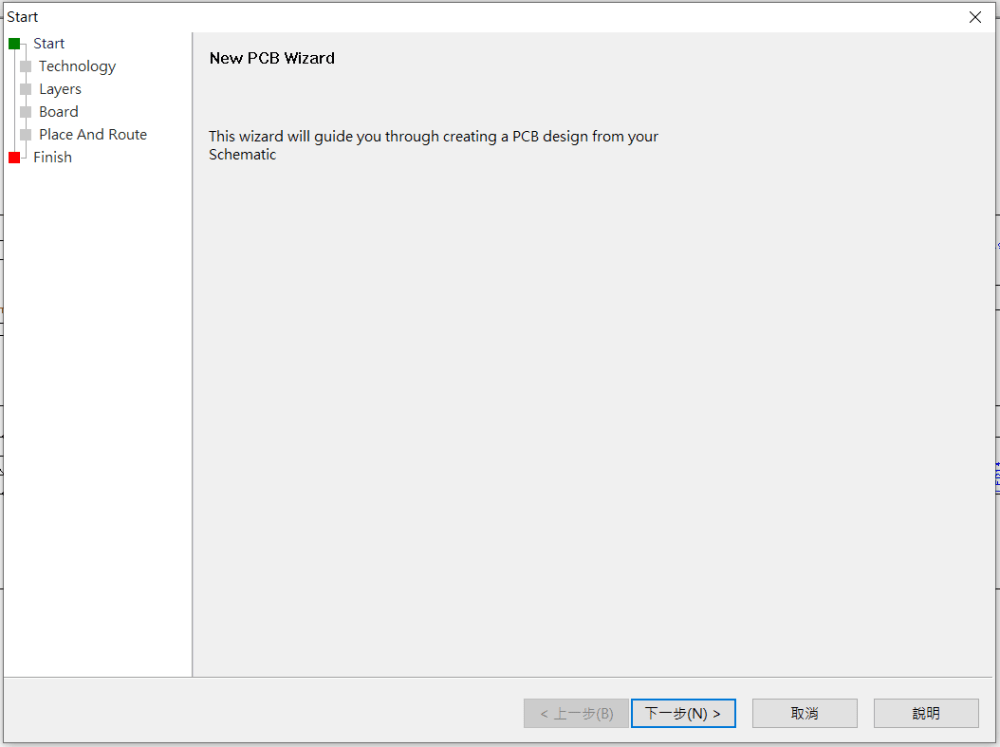

然后点选下一步。

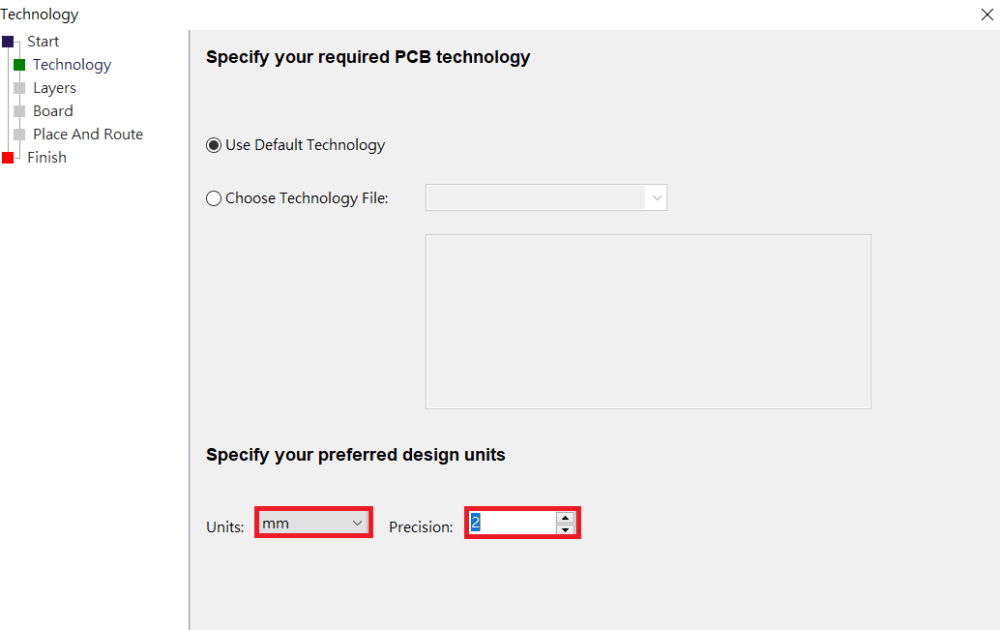

Units是要设定单位，选择mm，Precision是精确度，选择2，这样它会显示到小数点后第二位。
然后下一步。

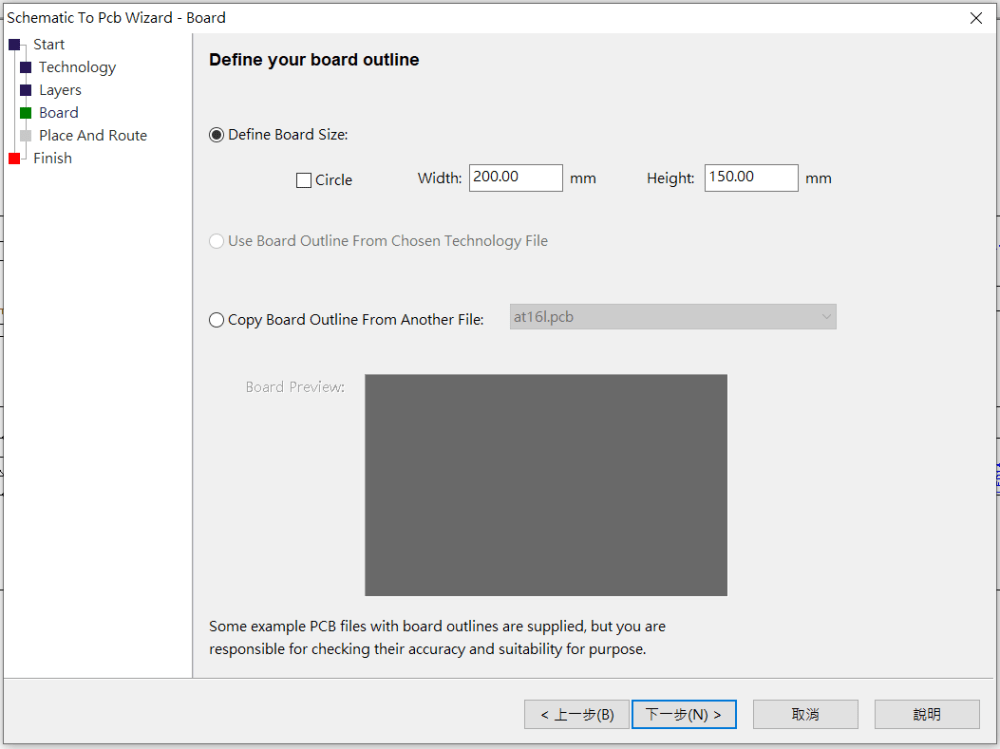

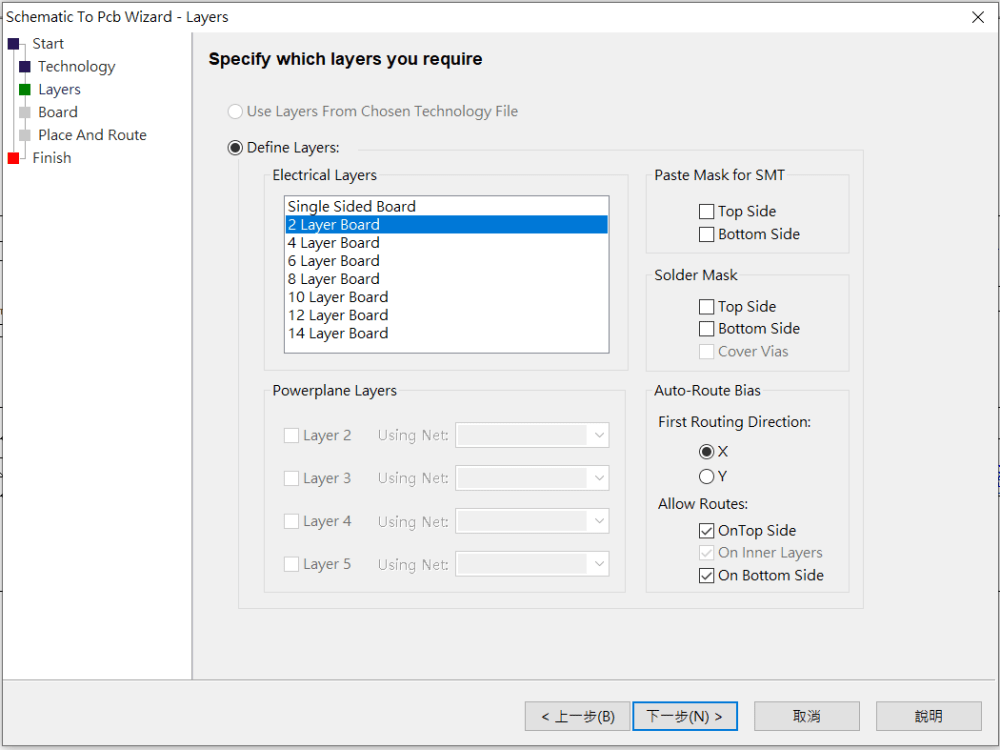

选择Define Layers，这是选择板子要几层，如果只要单层就是选择Single sided Board，两层就是2 Layer Board，以此类推。
然后下一步。

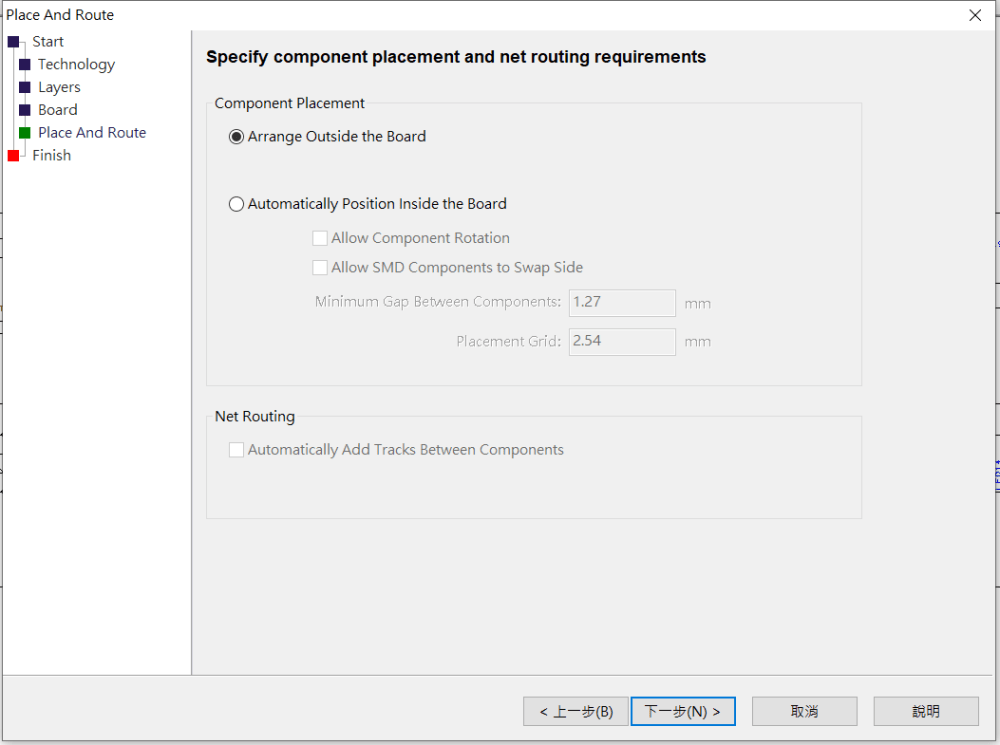

直接下一步。

直接下一步。

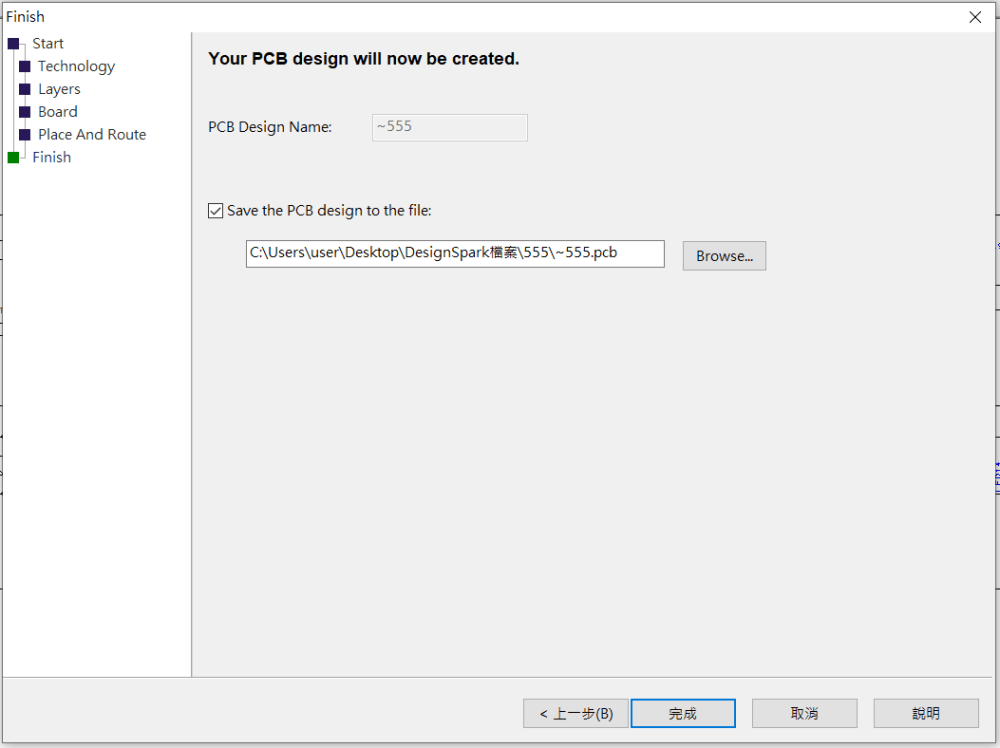

选择储存位置。

完成。

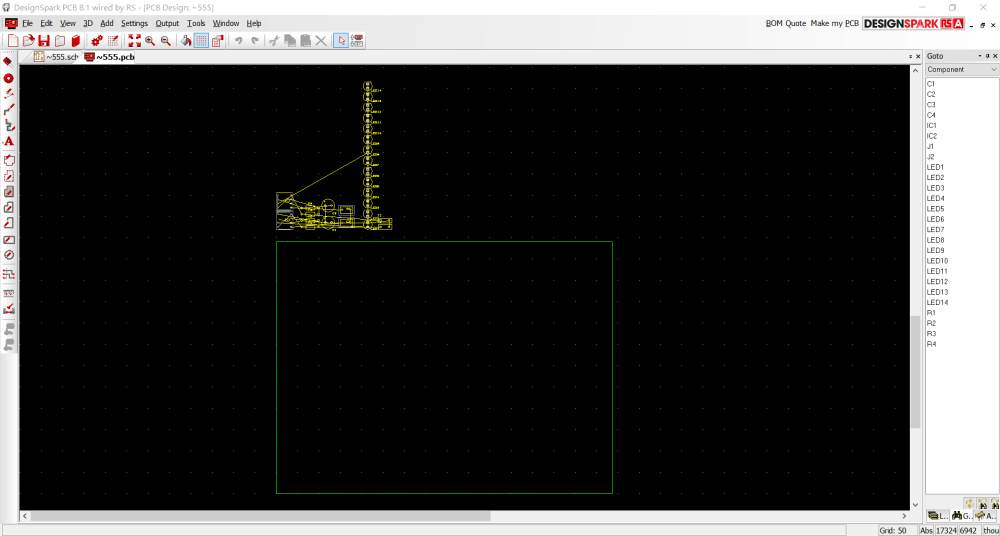

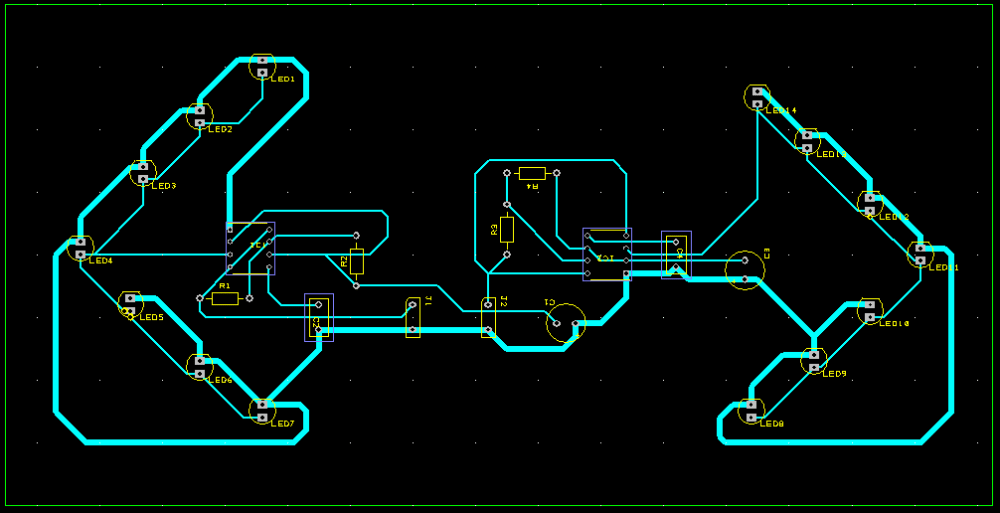

完成后会跑出PCB布线的页面，如下图。

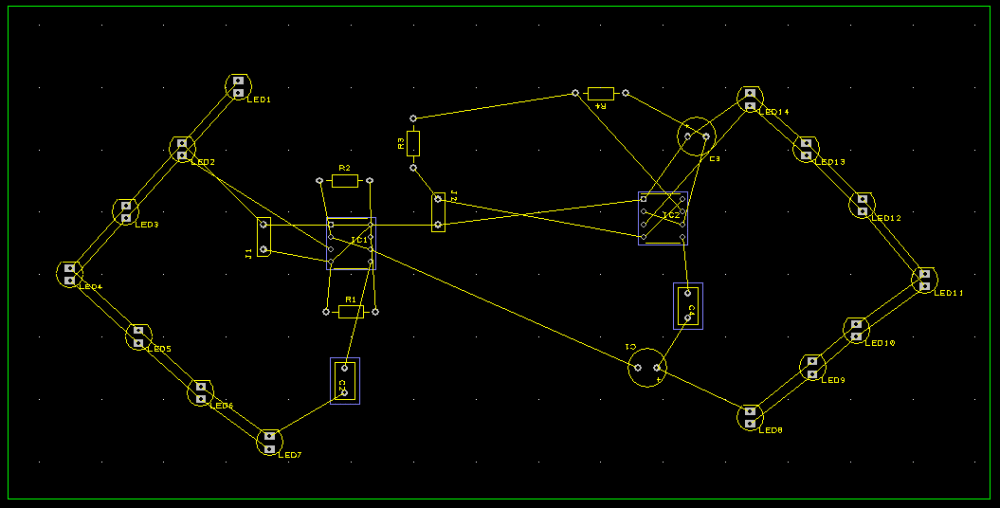

再来将零件拉到绿框里面，然后将LED排出你想要的形状，其他零件依照配线调整。

排好零件以后就可以开始接线了。接线时要注意，转弯的时候不要90度转弯。如果是双层的电路板，线可以交叉。单层的板子就要自己注意零件的摆放。接好后原本细的黄线会都不见，如下图。

DesignSpark里面有可以事先看完成品的功能。选择左上方 3D View。

然后就可以看到了。

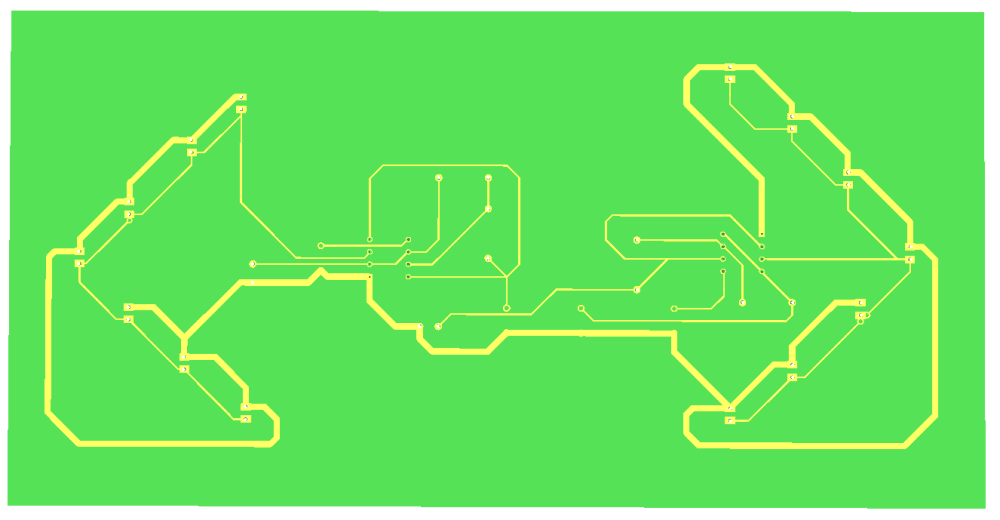

布线面：

零件面：

再来把电路板洗出来，将零件焊接上去，使用排针预留的孔接上电源及按钮就可以了。

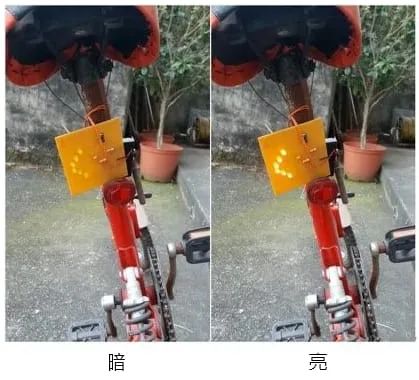

成品照：
