弱电网络技术基础这十点，弱电人必须掌握！

一、ip地址

1、ip 地址的作用？ip 地址分类?

ip 地址的作用：

用来标识一个节点的网络地址。

ip 地址分类：

• A 类 1-126

• B 类 128-191

• C 类 192-223

• D 类 224-239(科研)

• E 类 240-254(组播)

2、如何用私网地址访问公网？

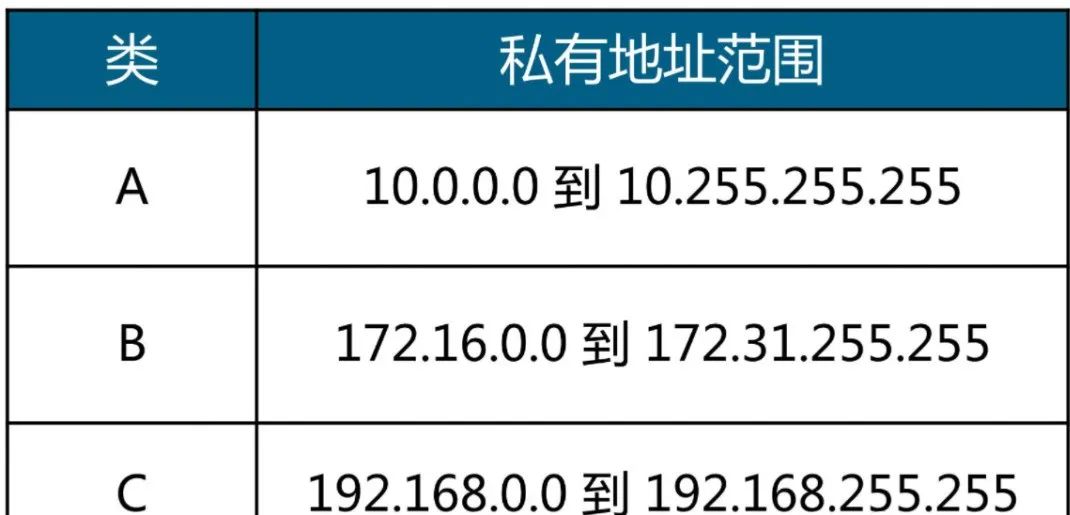

我们知道，ipv4地址是有限的，作为普通用户，很少拥有公网ip地址，私网地址是不能出现在互联网上的。那么私网地址如何才能访问互联网呢？这就需要用到NAT地址转换，将内网地址映射到外网地址。

而NAT地址转换它实现内网的IP地址与公网的地址之间的相互转换，将大量的内网IP地址转换为一个或少量的公网IP地址，减少对公网IP地址的占用。

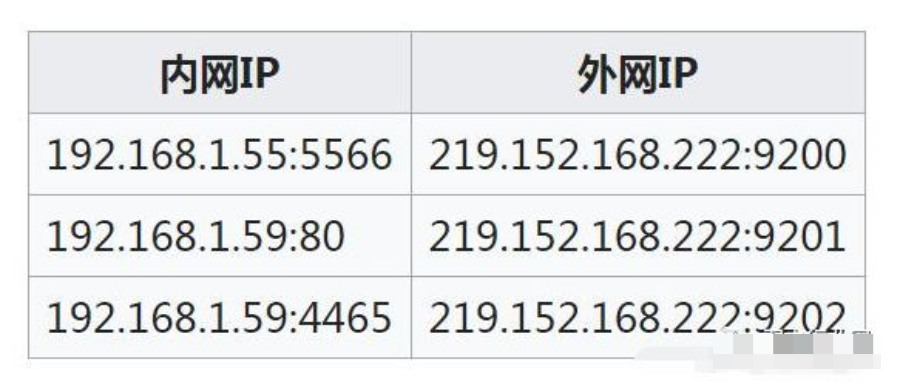

一般普遍使用是端口映射的方式，NAT的核心是一张映射表（源IP地址，源端口，目的IP地址，目的端口），将内网源IP地址和端口映射到同一个公网地址的不同端口，如下图所示。

端口映射可以在路由器中设置，这个在远程网络或远程监控项目中是有应用的。

3、查看 Windows 主机 IP地址？如何用命令查看 windows 主机 MAC 地址?

在 windows 中查看 ip：

右击网络图标-属性-更改适配器设置-双击本地连接-单击“详细信息”或者

开始-命令提示符-运行 ipconfig

在 linux 中查看 ip:直接运行 ifconfig

查看 mac 地址:开始-命令提示符-运行 ipconfig/all。

二、网络单位

1、计算机存储单位的换算?

计算机存储可以用位和字节计量

• 8 位1 字节

• 1024 字节 1KB

• 1024KB 1MB

• 1024MB 1GB

• 1024GB 1TB

三、网络模型

1、物理层-数据链路层-网络层-传输层-会话层-表示层-应用层

每一层的意义:

• 物理层：建立,维护,断开物理连接,定义了接口及介质,实现了比特流的传输。

• 数据链路层：建立逻辑链接,进行硬件地址寻址，差错校验等功能，通过 mac 地址实现数据的通信，帧包装，帧传输，帧同步。交换机工作在数据链路层。

• 网络层：进行逻辑地址寻址,实现不同网络之间的通信，定义了 ip 地址，为数据传输选择最佳路径，路由器工作在网络层。

• 传输层：定义传输数据的协议端口号，以及流控和差错校验，实现了程序与程序的互连，可靠与不可靠的传输。

• 会话层：建立，管理，中止会话，例如断点续传。

• 表示层：数据的表现形式，如加密，压缩。

• 应用层：网络服务与最终用户的一个接口。

2、tcp/ip 五层划分

1. 物理层

2. 数据链路层

3. 网络层

4. 传输层

5. 应用层

3、应用、传输、网络层的协议?

应用层：HTTP,https,FTP,TFTP,SMTP,POP3,SNMP,DNS,telnet

传输层：TCP,UDP

网络层：ICMP,IGMP,IP,ARP,RARP

3、 TCP/IP 五层每一层的设备

• 应用层 计算机

• 传输层 防火墙

• 网络层 路由器

• 数据链路层 交换机

• 物理层

• 网卡

四、网线

1、网线的传输距离?

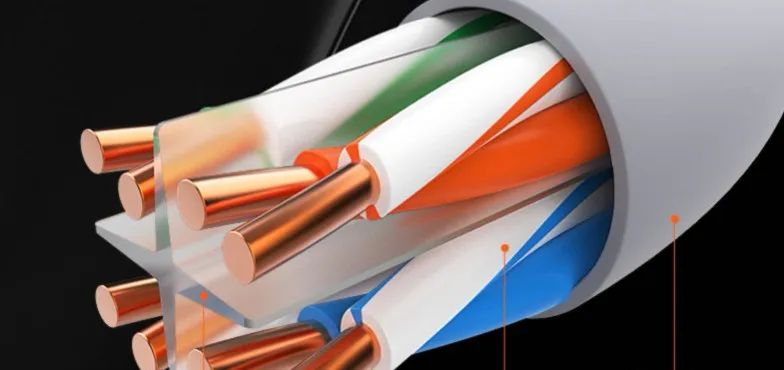

先要知道的是八根铜导线的整体作用，八根铜导线是为了削减电磁信号的彼此搅扰，每两根按必定的密度缠绞在一起。这样，在传输电信号时彼此之间辐射出的电波就会彼此抵消，有用的消除搅扰。双绞线这个名字也是由于这样的构造而引伸出来的。

双绞线最早的运用是被用于电话信号的传输，后来才被逐渐引入到数字信号的传输当中，现在广泛运用的都是超五类双绞线及六类双绞线。超5类与6类线都能到达1000Mbps的带宽。但超5类传输千兆的距离较短，若用超5类传输千兆网络尽量要控制短距离，例如低于30米。

双绞线仅有的缺点即是传输间隔较短，一般的能到达100米，好点的线120米左右。

一般千兆网络需要运用四对线，即8根芯线。100M网络以下，一般运用1、2、3、6，四根线。

正线（标准568B）：两端线序一样，线序是：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

568A线序没有必要记了，现在已经不用这个线序了。

2、网线8芯的作用？

双绞线为什么用到1236四根线呢？那就要了解每根芯的作用是什么：

1 输出数据 (+)

2 输出数据 (-)

3 输入数据 (+)

4 保留为电话使用

5 保留为电话使用

6 输入数据 (-)

7 保留为电话使用

8 保留为电话使用

由此可见，虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。4、5，7、8是双向线，保留使用。

五、路由

1、子网掩码

作用：用于区分 IP 地址的网络位与主机位

计算：网络位用连续的 1,主机位用连续的 0 表示

2、什么是路由?路由器的工作原理?

路由：跨越从源主机到目标主机的一个互联网络来转发数据包的过程。

路由器的工作原理：根据路由表选择最佳路径，每个路由器都维护着一张路由表，这是路由器转发

数据包的关键，每条路由表记录指明了到达某个子网或主机应从路由器的哪个物理端口发送，通过此端口可到达该路径的下一个路由器的地址。

3、路由表的形成?

路由表的获得，直连路由:

配置 IP 地址,端口 UP 状态,形成直连路由。

非直连网段:

需要静态路由或动态路由,将网段添加到路由表中

4、静态路由与动态路由的特点?列举几个常见的动态路由协议?

静态路由特点：由管理员手工配置的,是单向的,因此需要在两个网络之间的边缘路由器上需要双方对指，否则就会造成流量有去无回,缺乏灵活性，适用于小型网络。

动态路由的特点：动态路由是网络中的路由器之间相互通信,传递路由信息,利用收到的路由信息更新路由表的过程,是基于某种路由协议来实现的。常见的路由协议类型有:距离矢量路由协议(如RIP)和链路状态路由协议(如 OSPF)。路由协议定义了路由器在与其他路由器通信时的一些规则。

5、什么是浮动路由?什么是缺省路由?

浮动路由：配置一个管理距离更大的静态路由，作为应急触发的备份路径，在主路由有效的情况下，浮动路由不会出现在路由表中。

缺省路由：缺省路由是一种特殊的静态路由，也被称为“默认网关”；

缺省路由的目标网络为 0.0.0.0/0.0.0.0 ,可匹配任何目标地址，只有当从路由表中找不到任何明确的路由条目时，才会使用缺省路由。

6、访问一台主机访问不了请问如何排错?具体思路是哪些?

两台主机之间访问不了可能是开启了防火墙或者两台主机没有在一个网段,是不是有正确的网关地址，主机跟网关直接是否能够 ping 通，dns 是否能够正常解析。

解决方法:

1.检查防火墙是否关闭,查看两个主机是否在一个网络当中。

2.ping 网关是否能通；

3.用 dns 解析一下域名是否能够正常的解析。

六、协议

1、传输层的协议有哪些?分别是什么特点?

TCP：传输控制协议,可靠的,面向连接的协议,传输效率低

UDP：用户数据包协议 不可靠的,无连接的服务,传输效率高。

2、简单描述一下 TCP 连接与断开?

tcp：通过三次握手联接,通过四次断开

syn：建立连接时将这个值设为 1

ACK：当 ACK=1 表示确认,ACK=0 表示确认无效

FIN：FIN=1 表示断开连接请求

3、请简单描述一下常见的应用层协议都有哪些、传输层使用的什么协议,端口号多少?

DNS-TCP 或 UDP 端口号 53

HTTP-TCP 端口号 80

HTTPS-TCP 端口号 443

SMTP-TCP 端口号 25

POP3-TCP 端口号 110

TELNET-TCP 端口号 23

FTP-TCP 端口号 21 和 20

TFTP-UDP 端口号 69

七、网络vlan

1、什么是 Vlan?Vlan 的作用?默认交换机的接口在哪个 Vlan 中? Vlan 的种类 ?

Vlan：虚拟局域网

作用：广播控制、提高安全性、带宽利用、减少延迟

默认交换机接口在 vlan1 中；

vlan 的种类：基于端口划分的静态 vlan 和基于 mac 地址划分的动态 vlan

2、什么是 Trunk?Trunk 的模式有哪些?

trunk：中继链路，可以承载多个 vlan

trunk 模式：

• 接入(Access)

• 干道(Trunk)

• 动态企望(desirable)主动

• 动态自动(auto ) 被动

3、ISL 和 802.1Q 的异同

相同点：都是显示了 VLAN 的信息

不同点：

IEEE 802.1Q 是公有的标记方式,ISL 是 Cisco 私有的

ISL 采用外部标记的方法,802.1Q 采用内部标记的方法

ISL 标记的长度为 30 字节,802.1Q 标记的长度为 4 字节

4、什么是 EtherChannel?有什么作用?

Eternetchannel(以太网通道)功能：多条线路负载均衡,带宽提高,当一条线路失效时,其他线路通信，不会丢包。

5、什么是 DHCP?DHCP 的作用?

DHCP：动态主机配置协议

作用：给客户机自动分配 ip 地址

八、三层交换机

1、什么是三层交换机?二层交换与三层交换和路由有什么区别?

 三层交换机具有网络层路由功能的交换机称为三层交换机

区别:

二层交换机：属于数据链路层设备,根据 MAC 地址表实现数据帧的转发。

三层交换机：三层交换技术就是将路由技术与交换技术合二为一的技术。在对第一个数据流进行路由后,它将会产生一个 MAC 地址与 IP 地址的映射表,当同样的数据流再次通过时,将根据此表直接从二层通过而不是再次路由,从而消除了路由器进行路由选择而造成网络的延迟,提高了数据包转发的效率。

路由器：路由器工作于 OSI 七层协议中的第三层,其主要任务是接收来自一个网络接口的数据包,根据其中所含的目的地址,决定转发到下一个目的地址。

九、vlan间通信需要什么条件

一、同一vlan的通信与不同vlan间的通信需要什么条件？

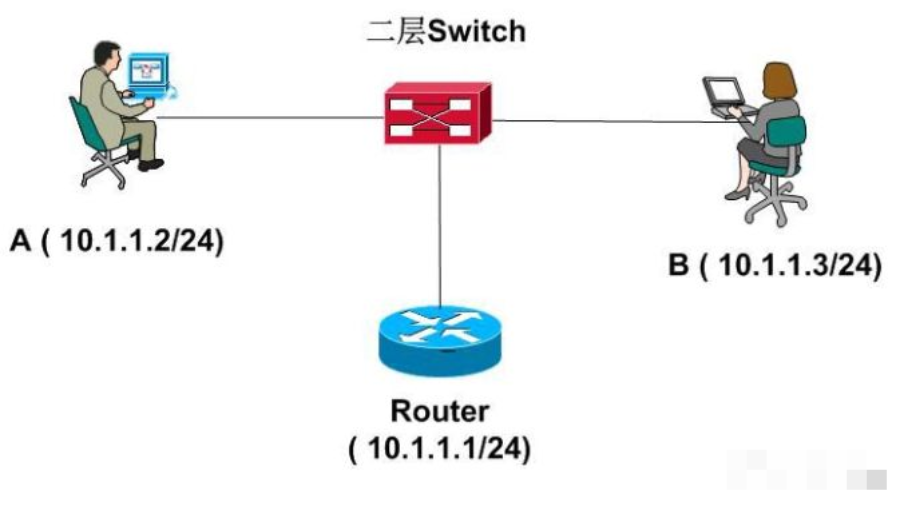

1、同一个vlan的两台主机通信

同一个vlan间的两台主机通信可以不需要路由器，用二层交换机可以完成。

同一个vlan中，A与B，这一过程完全可以在二层交换机进行，不需要路由器的参与。

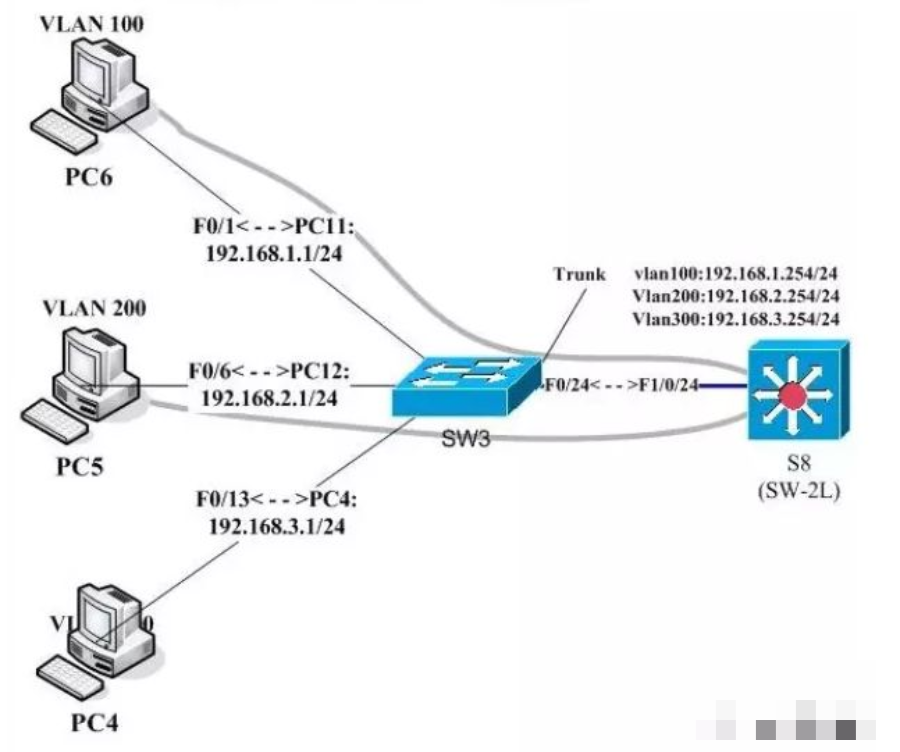

2、不同vlan间的两台主机通信

不同vlan间的两台主机通信是需要有路由功能。

所以我们在项目中，如果涉及到不同vlan间的通信，是需要有三层交换机，或者单臂路由。

二、什么是 STP?作用?

STP：生成树协议

作用:逻辑上断开环路,防止广播风暴的产生,当线路故障,阻塞接口被激活,恢复通信,起备份线路的作用。

十、交换机如何进入配置界面

很多朋友交换机拿到后，不知道该怎么操作？

在进行交换机配置之前，需要对交换机进行登陆与连接。

其实这个过程有两个步骤：

第一步就是用线连接交换机与pc。

第二步就是用超级终端软件登陆。

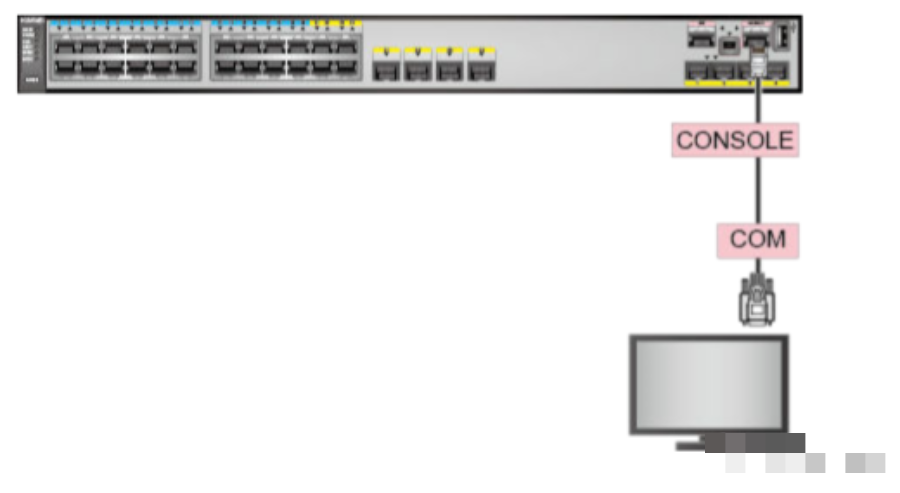

1、准备好Console通信线缆连接交换机与pc。

如果你的PC是笔记本或者没有串口的电脑，那么就需要准备USB转串口的转接线，并按照说明书安装相关的驱动。

通过Console口连接设备

2、用PC终端仿真软件登陆交换机

目前用的多的就两款，secureCRT，xshell使用用户都很多，前面的文章我们介绍过了，这次就不多说了。

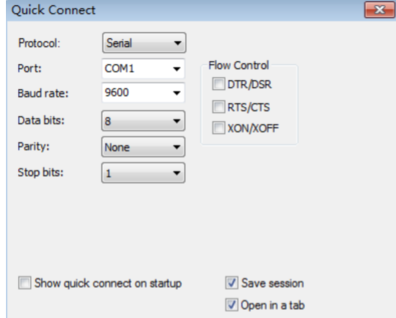

这里弱电行业网就以secureCRT远程终端为例，在pc电脑上安装好SecureCRT，然后进行创建新的连接。

点击连接后，会提示用户输入用户名和密码。各牌子交换机的初始密码不一样，输入进去就行了，就会进入配置界面了。

这十点网络技术，都是我们弱电人在做项目时的常见的内容，了解清楚，解决网络的一些基本问题不迷路。
