热门器件AD8421增益低于理论值，该如何解决？

1.描述电路的同时，请出示电路图；

2.描述电路调试环境，包括供电条件，输入源是什么情况，输出负载是什么情况；

3.描述测试方法，所用设备，测试设备如何设置，如何测量得到这样的结果；

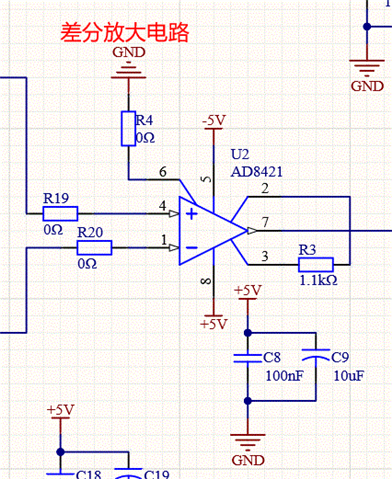

你好，电路如图所示，我使用信号源为其±5V供电，信号发生器设置为高阻抗模式，产生峰峰值为20mVpp，偏移为0mV的正弦信号作为输入信号，输入信号频率分别在1kHz 10kHz 100kHz等条件下进行测试。输出端直接与示波器相连。此外在1和4号端口（输入端）各连接了一个电阻，给一个到地的直流路径进行实验，实验结果仍然存在该问题。

信号发生器的源阻抗不能设置为高阻模式，应改为50欧姆输出电阻模式，你把运放输入电阻当作信号源源阻抗的负载，这样与源阻抗相连就相当于分压，举例，如果输入为20mV，源阻抗为30G，而AD8421的输入阻抗也为30G，则信号进入输入端后就产生了1/2的衰减，另外由于运放内部的输入电容，源阻抗与与该电容形成RC等效为一个低通滤波器，这样也会衰减信号，所以对于运放来说，源阻抗越低越好。另外要保证你的输入源与AD8421共地。
