教你在SnapEDA查找器免费下载PCB符号

以下是如何从 SnapEDA 查找器下载 2D 零件模型并导入 DesignSpark PCB 或 DesignSpark PCB Pro 的指南。请注意，屏幕截图来自 DesignSpark PCB v10.0。

从SnapEDA查找器搜索并下载DesignSpark PCB模型

1. 前往 https://www.rs-online.com/designspark/snapeda-parts-finder/
2. 使用关键字或制造商部件编号搜索所需的组件。在本指南中，我们将使用来自 Dialight 的LED举例。我们已知零件编号 (597-2311-407F), 您也可以使用“Dialight LED”进行搜索。

3. 在搜索结果中，单击零件编号打开零件的网页。从符号和封装图像中验证它是您要查找的内容。

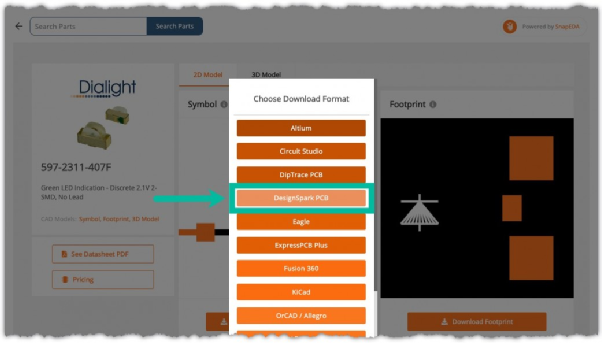

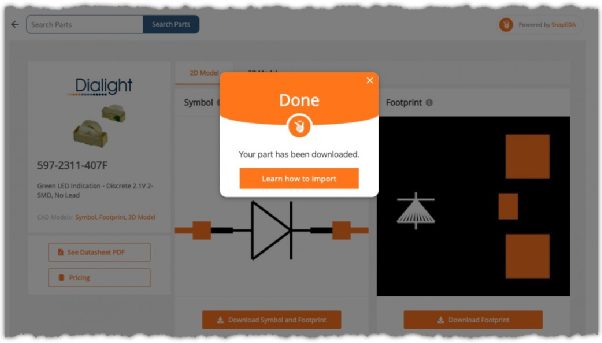

4. 准备就绪后，单击“download symbol and footprint”，然后单击“DesignSpark PCB”格式按钮。

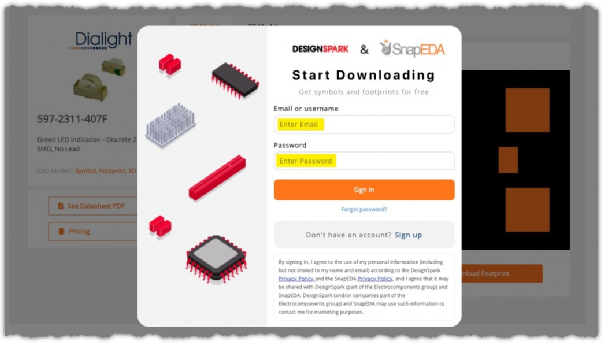

5. 您现在需要使用您的 SnapEDA.com 帐户登录以完成下载。如果您没有，请通过链接注册。

6. 登录后，选择您的文件夹，把包含符号和封装的 ZIP 文件下载。在例子中我们把文件保存到桌面。

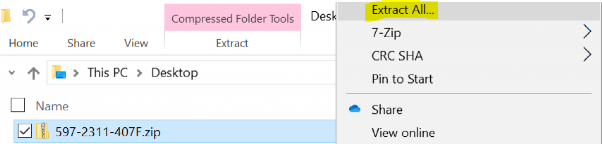

7. 在桌面文件夹上，选择ZIP文件, 并单击右键选择“全部提取”, 并把解压缩的文件夹储存在桌面上。

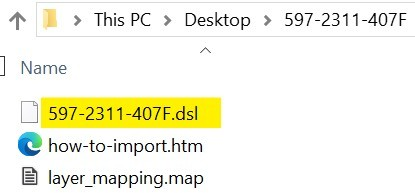

8. 打开这个解压缩的文件夹并检查是否有一个以 .DSL 扩展名结尾的文件。这是零件模型的 DesignSpark PCB 原生格式。

DSL 导入

现在您已准备好把组件插入到 DSPCB 用户库中。
这需要导入电路图符号、PCB 封装和组件；然后把电路图符号对应到封装并添加组件“值”。

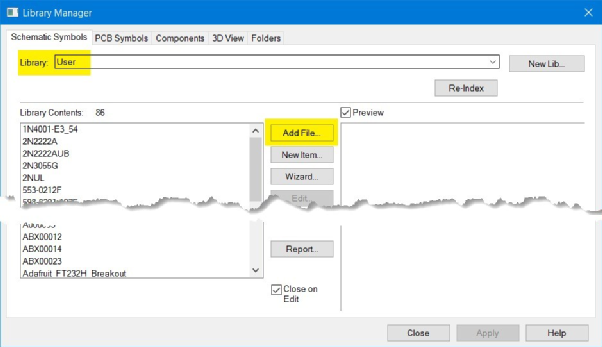

1. 打开 Library Manager 并选择”Schematic Symbols”选项卡。从Library中，下拉选项选择”User Library”，然后单击“Add File”按钮。

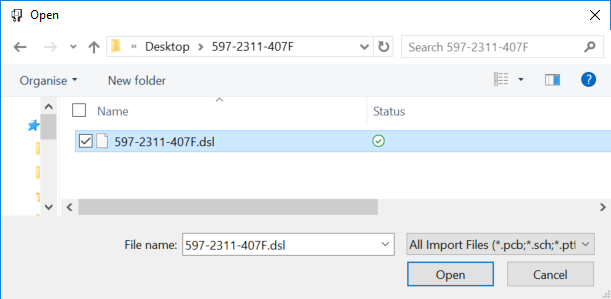

2. 浏览到您提取 .dsl 文件的文件夹并选择它，然后单击“打开”。

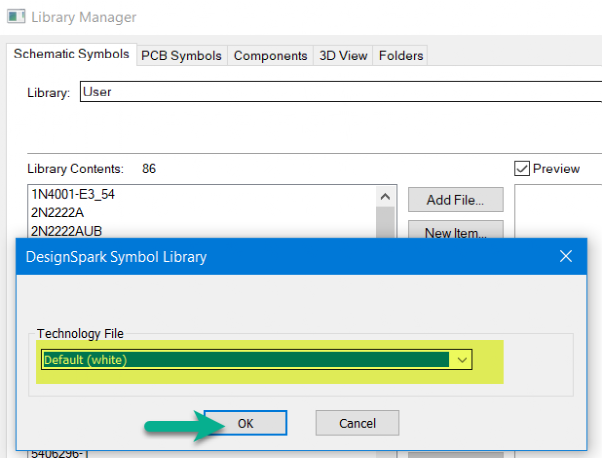

3. 您现在需要从下拉窗口中选择适当的Technology File，这里我们选择了“Default(white)”，然后单击“OK”按钮。

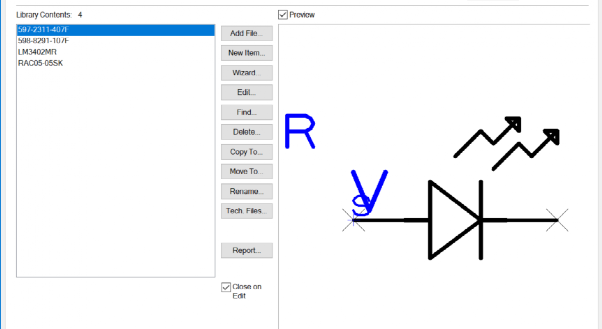

4. 新符号现在将出现在您的User library中，如果您勾选Preview的选框, 符号将会突出显示。

现在电路图符号已在您的库中，您需要为PCB 封装重复步骤。

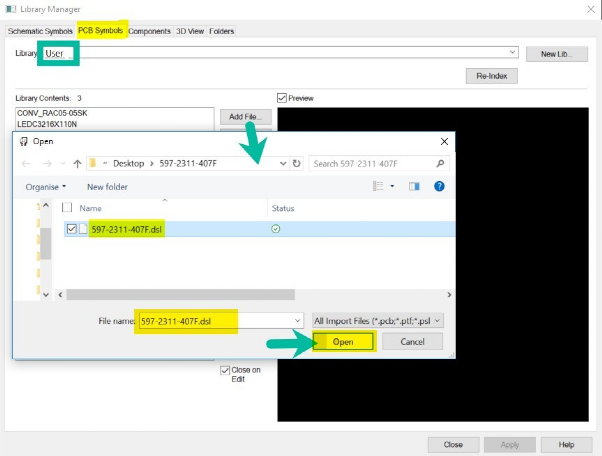

5. 选择 PCB Symbols选项卡，检查您的User library是否被选中，单击“Add File”，选择与之前相同的 .dsl 文件，然后单击“打开”按钮。

6. 我们现在需要选择一个Technology File并建议使用“Double Sided”，即英制尺寸或“Double Sided (metric)”。但不必担心选择使用哪个，因为 DesignSpark PCB 软件会自动把符号转换到合适的单位和层数。

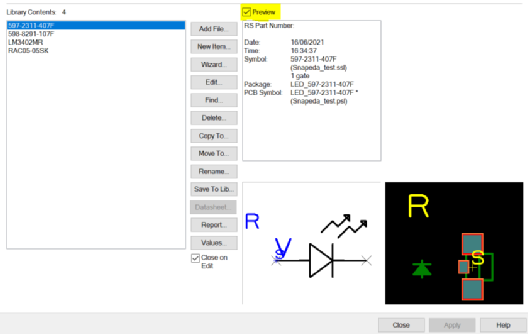

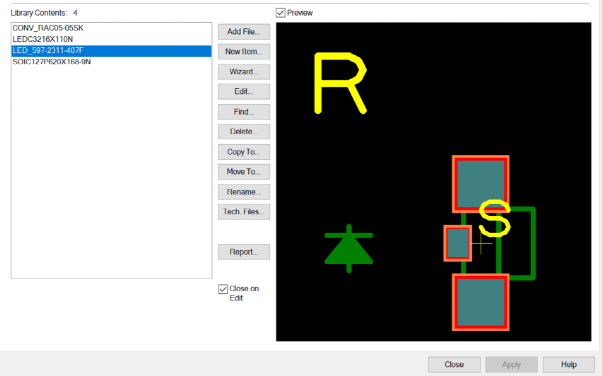

7. 封装符号现在被提取到您的 PCB 符号用户库中。如果启用预览并选择封装，则可以预览封装。

8. 最后，我们从 .dsl 文件中解压缩组件的信息。

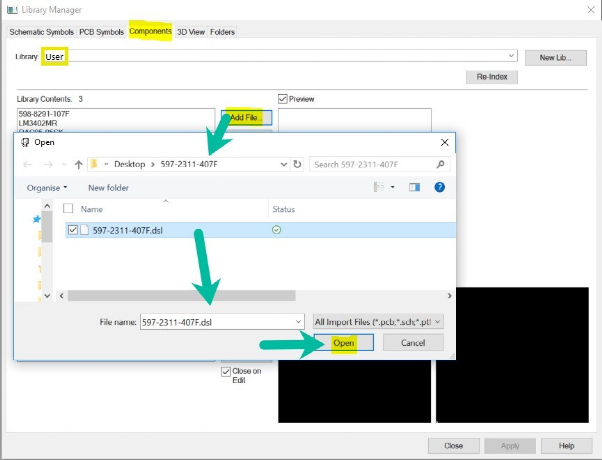

选择“Components tab”，检查您的User library是否已选中，单击“Add File”按钮，选择相同的 DSL 文件并单击“Open”。

9. 新组件将添加到User library中。选择组件，您将看到一个预览，其中显示了电路图和 PCB 封装以及列出其值。

该组件现在已经在您的库中。

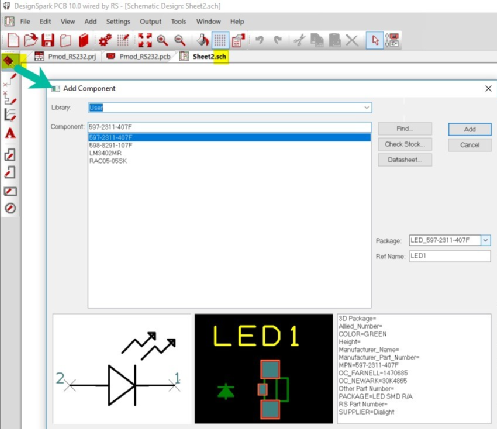

如果您在 DSPCB 中打开了一个项目的电路图，单击“Add Component”并从User library中选择组件，您将看到与上面相同的预览，现在可以单击“Add”按钮把其插入你的设计
