【知识分享】70.Orcad绘制的原理图中的位号有下划线是怎么回事，怎么删除呢？

Orcad绘制的原理图中的位号有下划线是怎么回事，怎么删除呢？

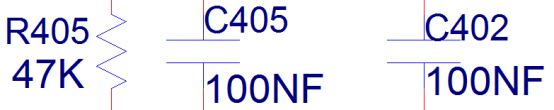

答：我们在使用16.6版本的Orcad软件绘制原理图的时候，会出现这样的情况，就是从库里面放置的元器件的编号是没有问题的，但是手动对这个元器件的编号进行修改之后呢，就会出现这个编号的下面会出现一个下划线，如图3-197所示，我们这里讲解下，怎么去掉这个元器件编号下面的下划线，具体的操作步骤如下:



图3-197  元器件编号下划线示意图

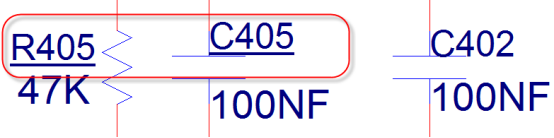

第一步，选中有下划线的元器件，比如图3-198所示的C110这个器件，然后单击鼠标右键，在下拉的菜单中选择User Assigned Reference，然后选择Unset，如图3-198所示；



图3-198  去除元器件编号下划线示意图

第二步，执行上述的操作之后，我们再去看原理图中C110这个元器件的编号，如图3-199所示，这个C110的下面就没有下划线了；



图3-199  元器件编号下划线删除后示意图

最后，我们如果需要对整个原理图的都需要进行修改的话，就需要一页一页的去处理，全部选中以后，按照上面所述的多个元器件编号出除的方法处理即可。
