春节巡礼篇之 1-3 节锂电池降压型充电

摘要上一篇咱们讲到单节锂电池开关型充电的应用解决方案，今天咱们来聊下多节锂电池的充电应用方案，多节锂电池的应用现在越来越广泛，如儿童车， 扫地机，筋膜枪等大部分马达驱动类场合，本篇文章主要是描述了1-3节锂电池降压型充电NLC41801/NLC41802/NLC41803系列。
内容最大充电电流 2.5A，高达 30V 耐压的 1-3 节锂电池充电芯片

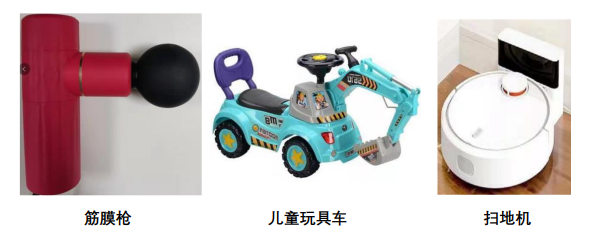

应用场景

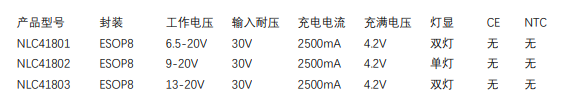

NLC4180X系列NLC41801，NLC41802，NLC41803 分别是针对 1，2，3 节锂电池的降压型开关式充电应用，充电电流高达 2.5A，24V 的输入 OVP 保护。该芯片采用同步整流 BUCK 结构，CC/CV 模式充电，涓流充电。此系列产品脚位兼容度很高，仅 4 号 PIN 脚位有所差异，便于客户的 layout。

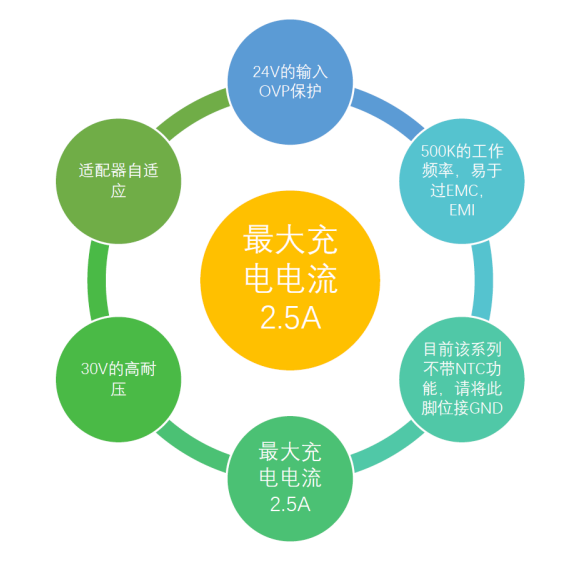

产品特点框图此系列产品输入端是宽电压输入，适用于目前 PD3.0 协议的 9V，12V，20V 的适配器输入，输入输出的耐压都高达 30V，尤其适用于带有马达驱动类的产品，且能满足大容量电池的充电，有效减少充电时间，且效率高达93%，芯片工作温度较低，但需注意此系列目前无 NTC 功能，实际使用过程中，需将此 PIN 接到 GND。

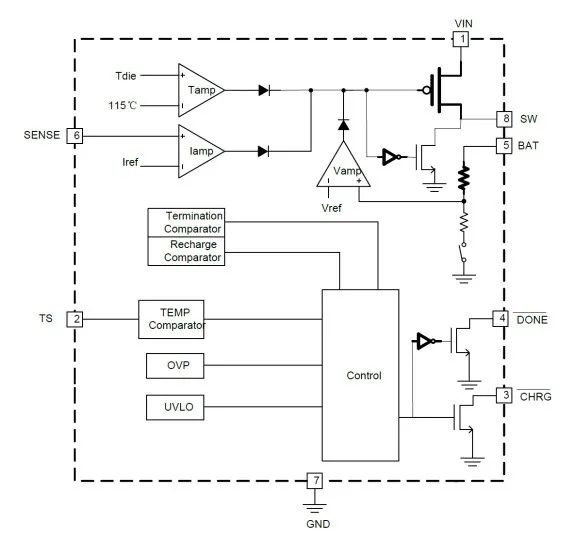

芯片内部功能框图NLC41802
结语
以上就是本期的全部内容了，本篇文章主要是讲了NLC4180X系列的产品， 附件会提供PCB文件，有兴趣的小伙伴可以咨询我司的销售人员和工程人员！

下一个系列咱们再聊聊2节锂电池升压型开关式充电，敬请期待！
