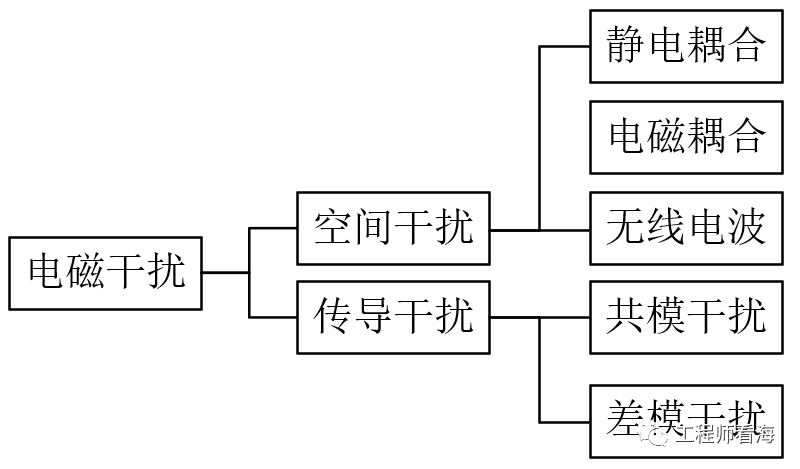

以前文章讲了空间传导及其屏蔽，这一篇咱们继续解释传导干扰，同时介绍一些手机中常见的EMC抑制措施。

差模共模干扰

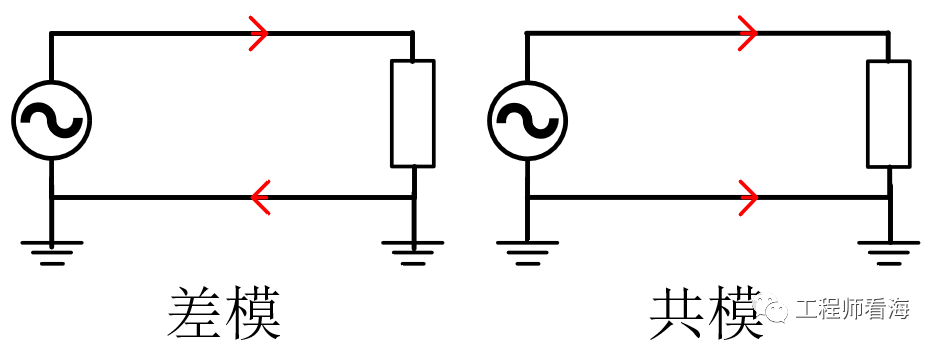

差模干扰是两条线直线的噪声，这两条线上的电流大小相等，但方向相反。

如果电流方向相同，这种模式就称为共模干扰。

差模干扰的噪声小，因为电流反向相反，大小相等，使得电场耦合磁场抵消，对外的噪声就小了。而共模模式的干扰就大于差模干扰，

差分信号与共模干扰

我们经常说差分信号抗干扰能力强，这是因为，作为接收机，信息的载体是接收器两个端口的差值，共模干扰对于两个接受端口而言，大小相等、方向相同，因而做减后共模干扰基本就被消除了。

这样一对差分信号，根据上文分析，基本不会产生差模干扰。

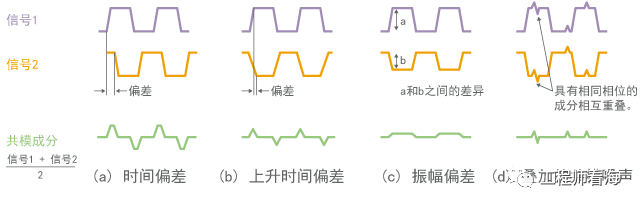

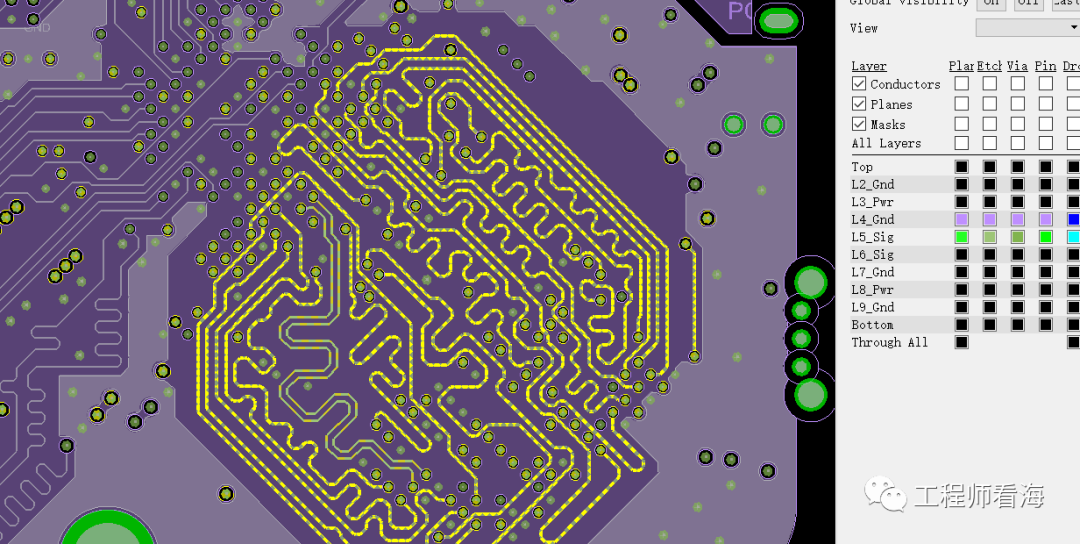

但是差分信号不对称性容易产生共模干扰，入下图所示，因此控制等长、保证信号传输环境一致很重要。

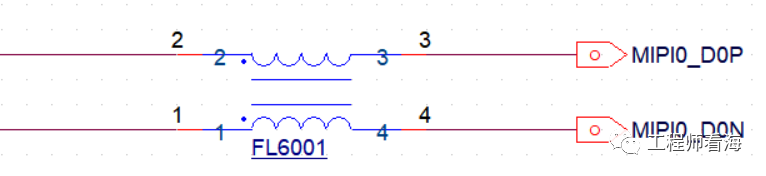

我们常使用共模扼流圈或Y电容等器件来抑制共模干扰。

手机中常见的EMC措施

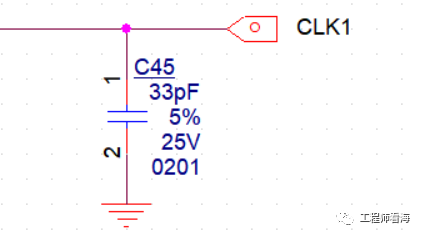

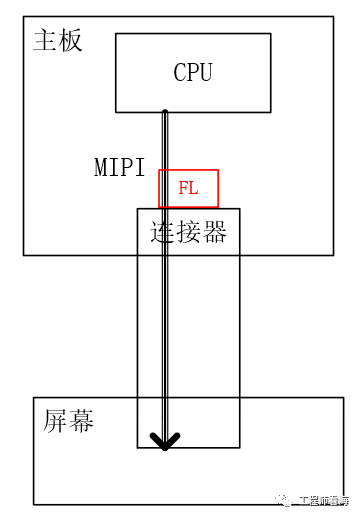

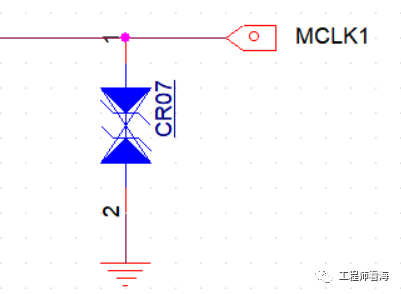

手机中的EMC整改措施主要是针对于传播路径，阻断干扰源传播。

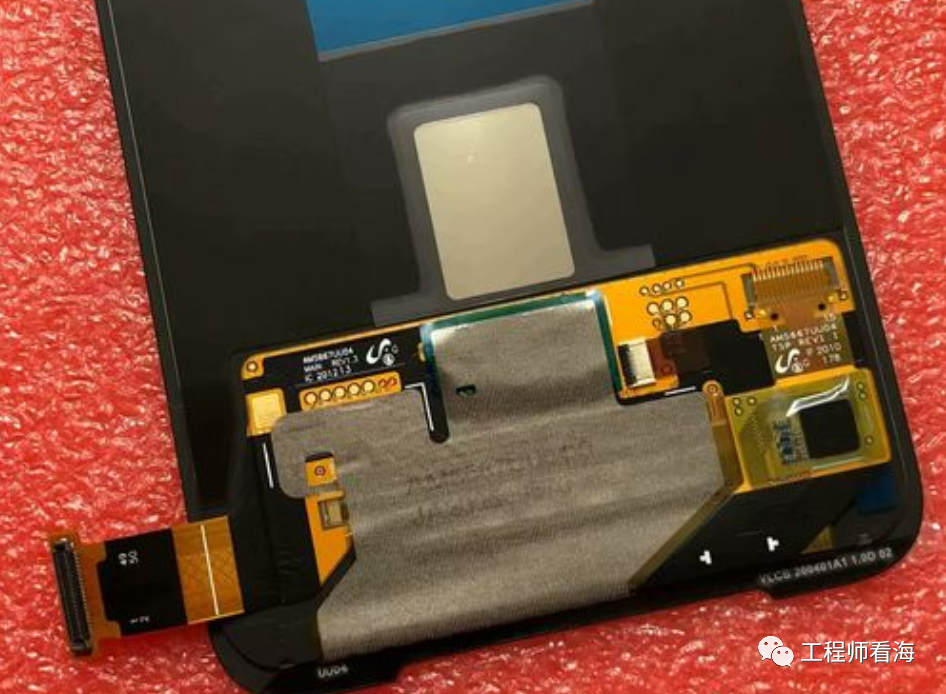

洋白铜屏蔽罩

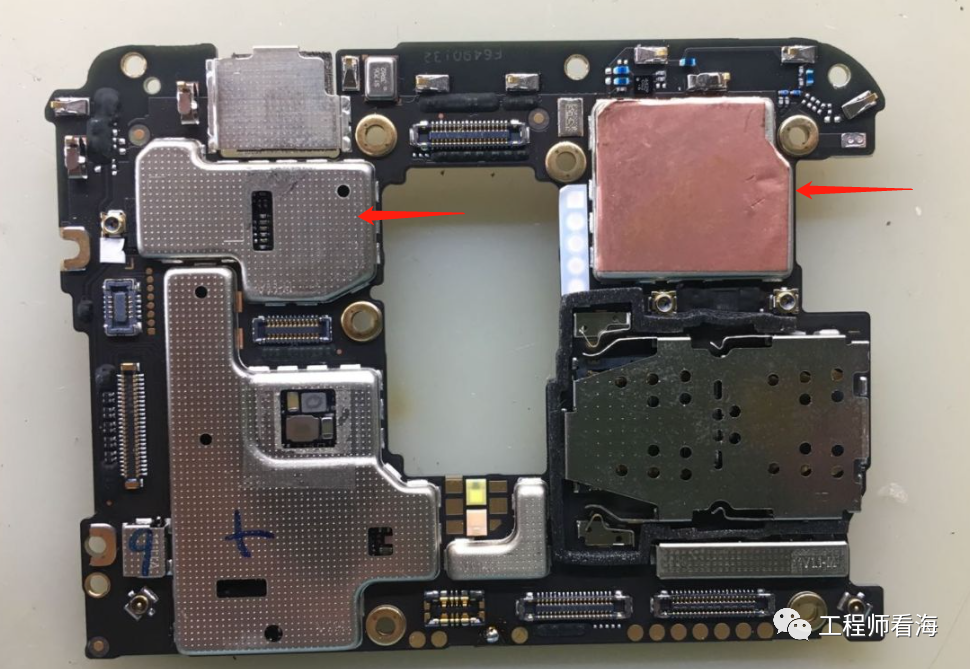

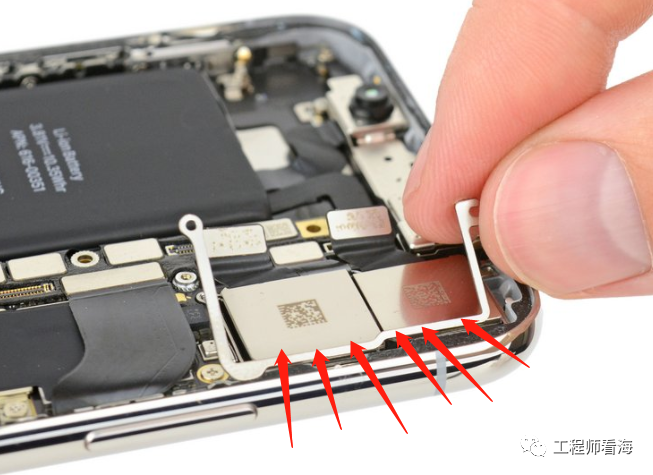

喜欢拆手机的朋友可以看到，手机主板基本上被大大小小的屏蔽罩覆盖，细心的朋友会发现，罩子上有洞洞，这个洞洞主要有散热和排气两个功能，这个洞洞的尺寸要小于敏感电波的波长，否则屏蔽效果会打折扣。

处理过EMC问题的同学可能比较有经验，对于散热金属或者屏蔽金属笼子，为避免不必要的耦合或者避免金属笼子形成天线（单极子天线），也为了将噪声旁路到更小的低阻抗环路中，散热片或屏蔽笼子一般要进行接地处理，一定要保证非常低的接地阻抗，对于一些传导骚扰的测试，这个接地点的位置很重要，为了有效旁路噪声，甚至要在靠近骚扰出入端进行单点低阻抗的接地处理。
