打印输出教程 | JLink-RTT打印输出配置，基于J-Link『RTT Viewer』

关注+星标公众号，不错过精彩内容

1写在前面

SWO：Serial Wire Output，串行线输出

RTT：Real Time Transfer，实时传输

前面SWO文章，实现原理是通过MCU的SWO引脚输出信息（到显示终端SWV）。

而本文讲述的RTT不需要通过额外SWO引脚，即可实现printf输出，而且性能（耗时）远高于SWO。

2关于RTT

SEGGER实时传输(RTT)是一种在嵌入式应用中实现交互式用户I/O的技术。

它结合了SWO和半主机（ semihosting）的优点，具有很高的性能。

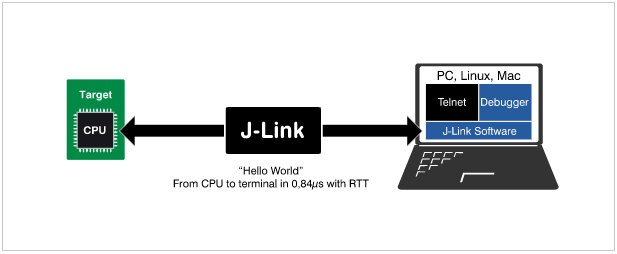

使用RTT，可以从目标微控制器输出信息，并以非常高的速度向应用程序发送输入，而不会影响目标的实时性。

Cortex - M0不支持SWO，而本文讲述的RTT则支持Cortex - M0，文末提供STM32F0工程。

3关于J-Link RTT Viewer

J-Link RTT Viewer是在调试主机上使用RTT功能的Windows GUI应用程序。

RTT Viewer可以独立使用，打开自己与J-Link的连接，并与正在运行的调试会话目标或并行，连接到它并使用现有的J-Link连接。

RTT Viewer支持RTT的主要功能：

·通道0上的终端输出

·将文本输入发送到通道0

·最多16个虚拟终端，只有一个目标通道

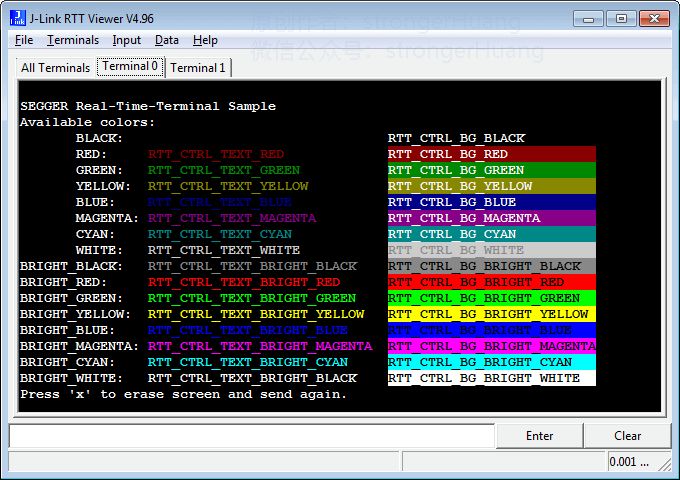

·控制文本输出：彩色文本，擦除控制台

·在通道1上记录数据

本文主要结合J-Link RTT Viewer讲述，当然支持RTT的还有J-Link RTT Client 和J-Link RTT Logger。

更多相关介绍，可以参看：

https://www.segger.com/products/debug-probes/j-link/technology/about-real-time-transfer

（公号不支持外链接，请复制链接到浏览器打开）

4获取RTT源码

我们需要在工程中添加RTT源码，同时需要J-Link RTT Viewer查看器支持。

J-Link / J-Trace下载地址（Windows版本）：

https://www.segger.com/downloads/jlink/JLink_Windows.exe

安装之后，在安装目录下包含RTT源码：

C:\Program Files (x86)\SEGGER\JLink\Samples\RTT

解压SEGGER_RTT_V***.zip之后，复制整个RTT目录源码到你工程。

提示：

解压之后，只需复制RTT目录就行。

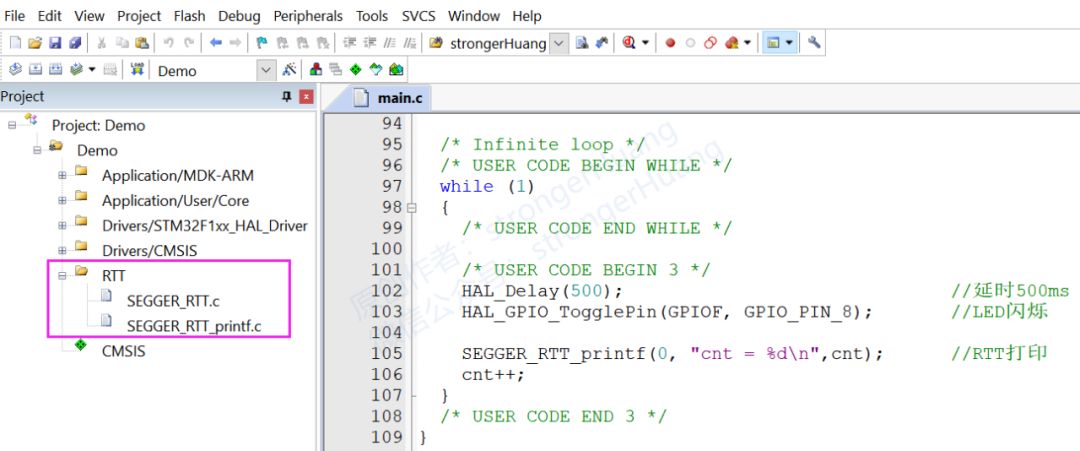

1.添加RTT到工程

添加源码文件到工程主要有两个步骤：1.添加源码文件到工程。2.添加文件路径。

这里不讲述具体添加过程，Keil 和 IAR之前有讲述，请参看我的文章：

Keil新建基础软件工程

IAR新建基础软件工程

当然，我下面有提供添加好的源码工程。

2.应用程序

调用RTT的打印，和常规的printf类似。

添加头文件：#include "SEGGER_RTT.h"

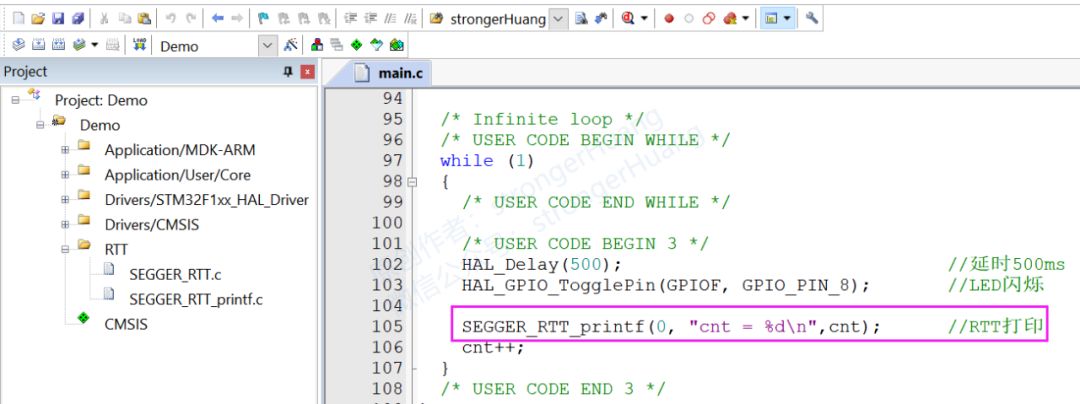

再调用SEGGER_RTT_printf函数打印输出：

这里SEGGER_RTT_printf和print不同的是：前面多了一个“终端号”参数。（我们使用终端0）

5RTT Viewer配置、输出

和前面讲述的SWV查看器类似，配置相关信息即可输出。

安装目录：C:\Program Files (x86)\SEGGER\JLink

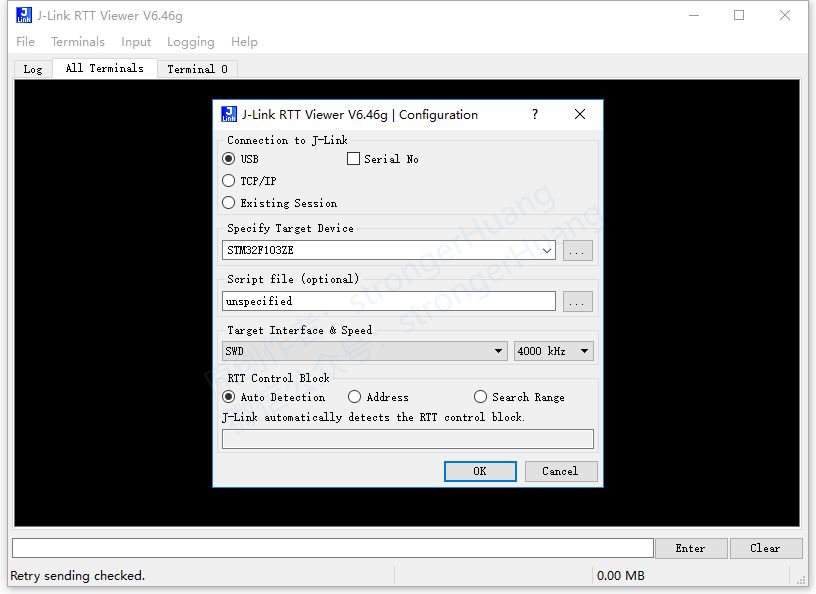

下载程序到MCU，连接J-Link，打开安装目录下的J-Link RTT Viewer，配置参数：

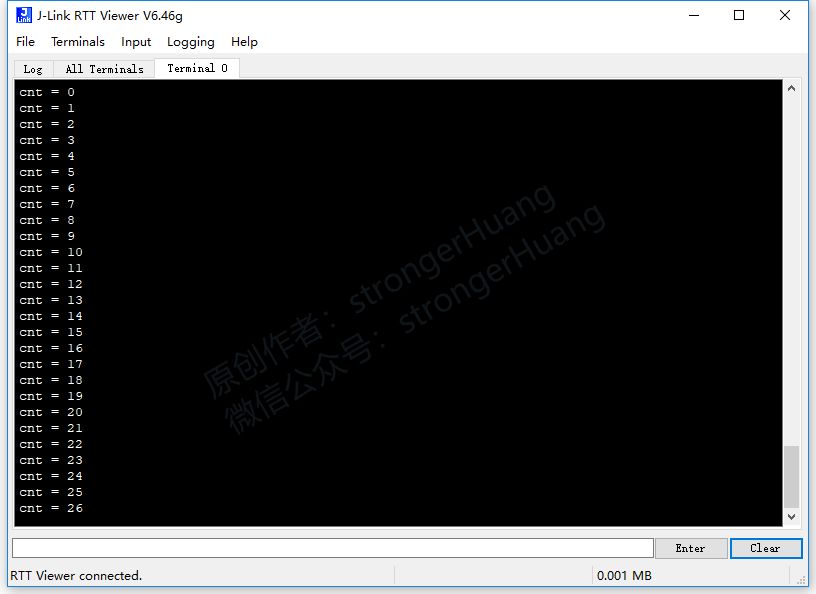

输出效果：

6实例代码

为方便大家理解，提供源码工程下载，参考代码：

STM32F051（HAL）_JLink-RTT

STM32F103（HAL）_JLink-RTT

百度网盘：

https://pan.baidu.com/s/1aYBuHtOgtLqLvj6SsMYlQA

（提取码：nbd3）

提示：

1.公众号不支持外链接，请复制链接到浏览器打开。

2.源码仅供个人学习参考，不一定适用于实际项目。

3.链接后期可能会失效，可回复『printf系列教程』查看更新链接。
