PT2041D单触控单输出IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1．产品概述

● PT2041D是一款单通道触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，可广泛地满足不同消费类应用的需求。

2.主要特性

● 工作电压范围：2.4~5.5V

● 工作温度范围：-40~85℃

● 抗干扰性能优良：内置稳压电路、上电复位、低压复位功能及环境自适应算法等多种措施

● 待机工作电流：典型值2uA@VDD=3V/无负载

● 按键最长响应时间：低功耗模式下约160ms@VDD=3V

● 可接外部电容（1~50pF）调整触摸灵敏度

● 输出模式选择（TOG)：同步输出或锁存（toggle）输出

● CMOS输出（QC）有效电平选择（AHLB)：高电平或低电平输出有效

● 按键最长输出时间：16秒（±30%）

● 上电约0.4秒的初始化时间，此期间内不要触摸检测点，且此时所有功能被禁止

● 封装形式：SOT23-6

● 不可应用于阻容降压、电源纹波过大的应用场景。仅适用于电池供电且电源纹波较小的应用，若有抗干扰能力要求高的应用场景，请选用PT2022T6。

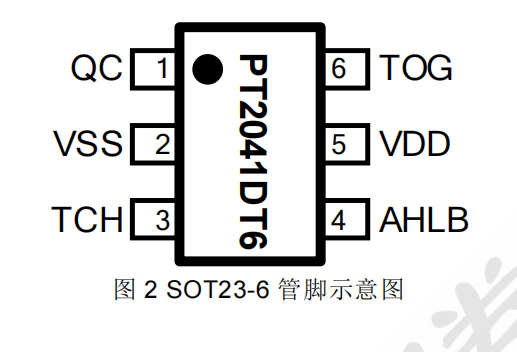

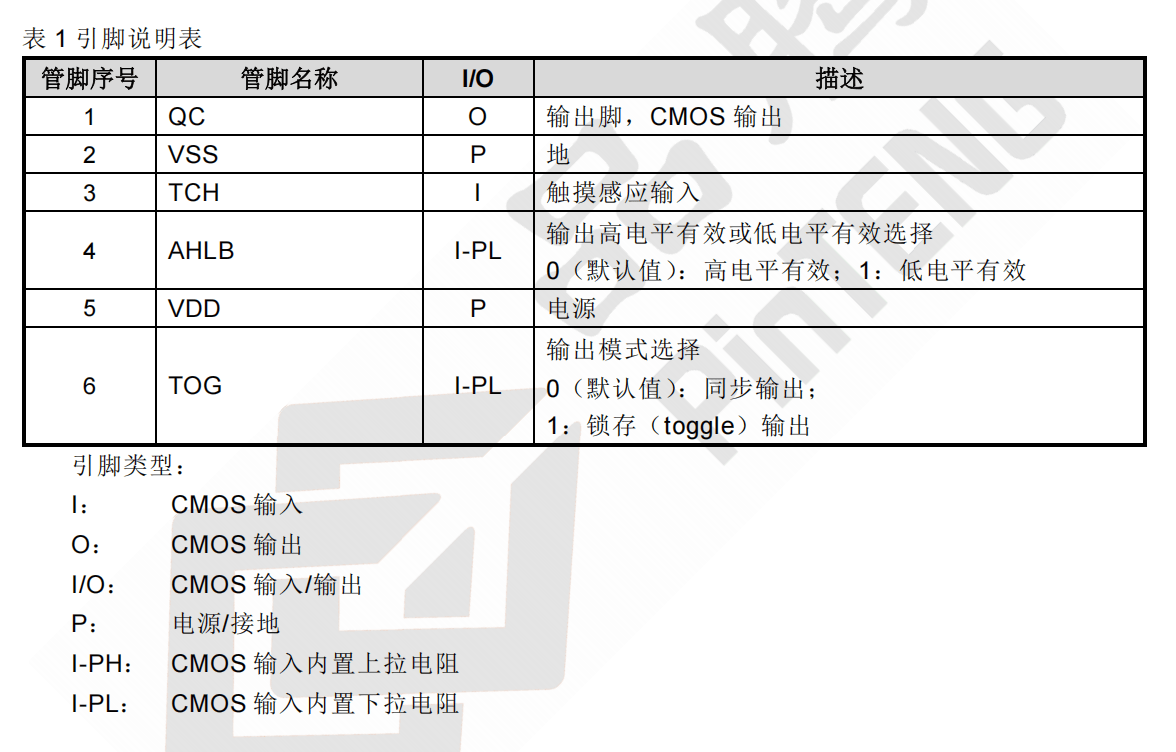

3.封装及引脚说明

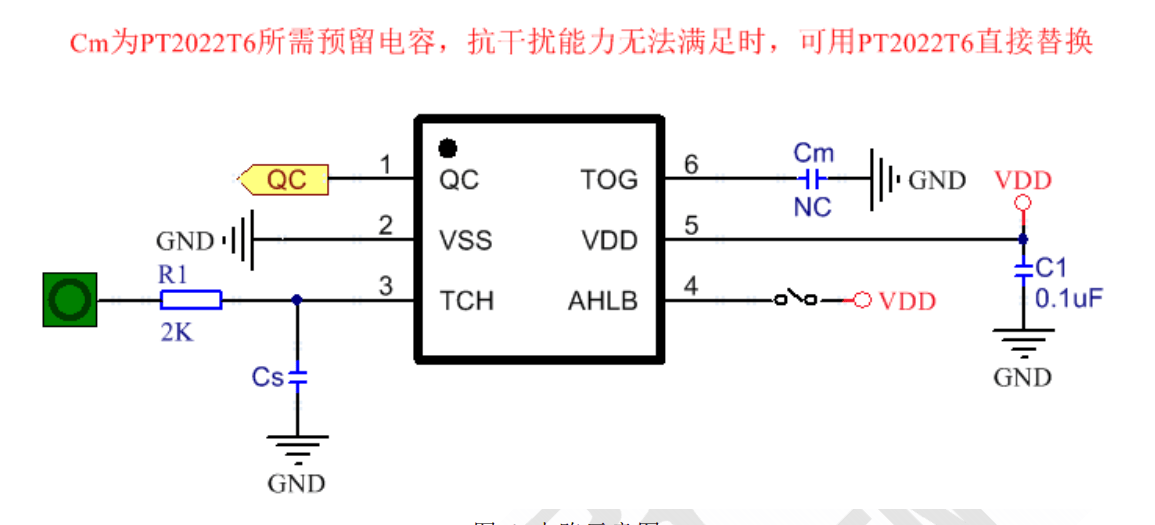

4.应用电路
