OPA810是单通道、高性能、27 V、140 MHz、RRIO FET 输入运算放大器

产品详情

描述：

OPA810是一款单通道、场效应晶体管 (FET) 输入、ADC0831CCWMX电压反馈运算放大器，偏置电流在皮安 (pA) 范围内。OPA810 具有稳定的单位增益，具有 140 MHz 的小信号单位增益带宽，并在每通道 3.7 mA的低静态电流 (I Q ) 下提供出色的直流精度和动态交流性能。OPA810 采用德州仪器 (TI) 专有的高速 SiGe BiCMOS 工艺制造，与具有相似静态功率水平的同类 FET 输入放大器相比，性能显着提高。具有 70 MHz 的增益带宽积 (GBWP)、200 V/μs 的压摆率和 6.3 nV/√ Hz的低噪声电压，OPA810 非常适合用于各种高保真数据采集和信号处理应用。

OPA810 具有轨到轨输入和输出，可提供 75 mA 的线性输出电流，适用于驱动光电元件和模数转换器 (ADC) 输入或将数模转换器 (DAC) 输出缓冲到重载负载。

OPA810 的额定工业温度范围为 –40°C 至 +125°C。的OPA2810是这个装置的双通道变型中，在8引脚SOIC，SOT-23，和VSSOP封装。

特性：

●增益带宽积：70 MHz

●小信号带宽：140 MHz

●压摆率：200Vμs

●宽电源范围：4.75 V 至 27 V

●低噪声：

○输入电压噪声：6.3 nV/√ Hz (f = 500 kHz)

○输入电流噪声：5 fA/√ Hz (f = 10 kHz)

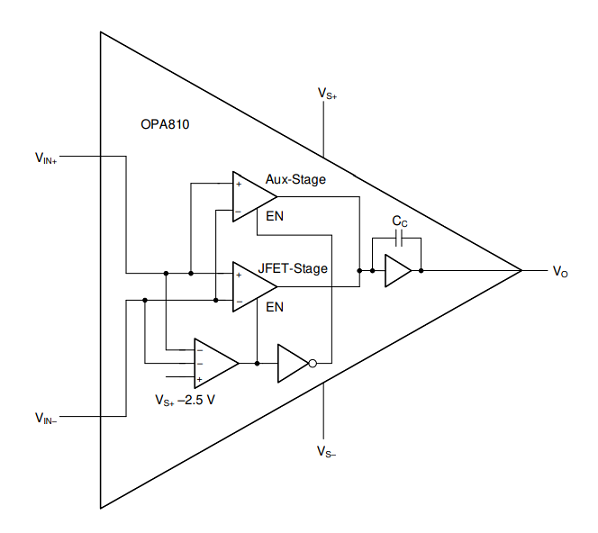

●轨到轨输入和输出：

○FET 输入级：2pA 输入偏置电流（典型值）

○高线性输出电流：75 mA

●输入偏移：±500 μV（最大值）

●偏移漂移：±2.5 μV/°C（典型值）

●低功耗：3.7 mA/通道

●扩展温度操作：–40°C 至 +125°C

●双通道版本：OPA2810

参数：

建筑学：FET / CMOS 输入，电压 FB

通道数 (#)：1

总电源电压 (Min) (+5V=5, +/-5V=10)：4.75

总电源电压 (Max) (+5V=5, +/-5V=10)：27

GBW（典型值）（MHz）：70

带宽@Acl (MHz)：140

Acl，最小规格增益 (V/V)：1

压摆率 (Typ) (V/us)：200

平带 Vn (Typ) (nV/rtHz)：6.3

1 kHz 时的 Vn (典型值) (nV/rtHz)：9.5

每通道 Iq (Typ) (mA)：3.7

Vos（偏移电压@25 C）（最大值）（mV）：0.5

轨到轨：进出

特征：C负载驱动

工作温度范围（℃）：-40 到 125

CMRR (典型值) (dB)：100

输入偏置电流 (Max) (pA)：20

偏移漂移 (Typ) (uV/C)：2.5

输出电流 (Typ) (mA)：75

二次谐波 (dBc)：101

三次谐波 (dBc)：101

@兆赫：1

应用：

●宽带光电二极管跨阻放大器

●模拟输入和输出模块

●阻抗测量

●功率分析仪和仪表

●高阻态电压和电流测量

●数据采集

●多通道传感器接口

●光电驱动器
