打印输出教程 | 打印输出常见的方法

作者 | strongerHuang

微信公众号 | 嵌入式专栏

1

常见打印输出方法

本系列教程主要是针对MCU的printf打印输出，常见的方式：

除仿真之外，其它三种都是基于MCU硬件打印输出。

从打印效率来说：UART < SWO < JLink-RTT。

每一种printf打印输出方式应用场景不同，也各有各的特点。

额外还有一些专有的调试诊断工具，比如：

5.STM Studio打印输出变量

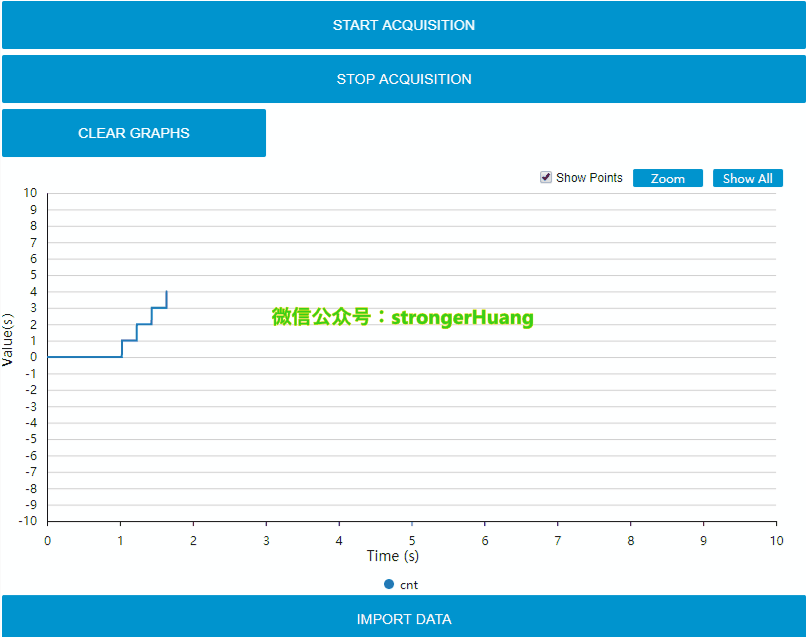

6.STM32CubeMonitor打印输出变量

2实验现象

先让大家从实验现象了解一下printf的内容，后续文章逐步讲述具体的内容。

1.UART串口打印输出

这种printf是最常见的使用UART串口输出方式，需要占用一个硬件UART串口。

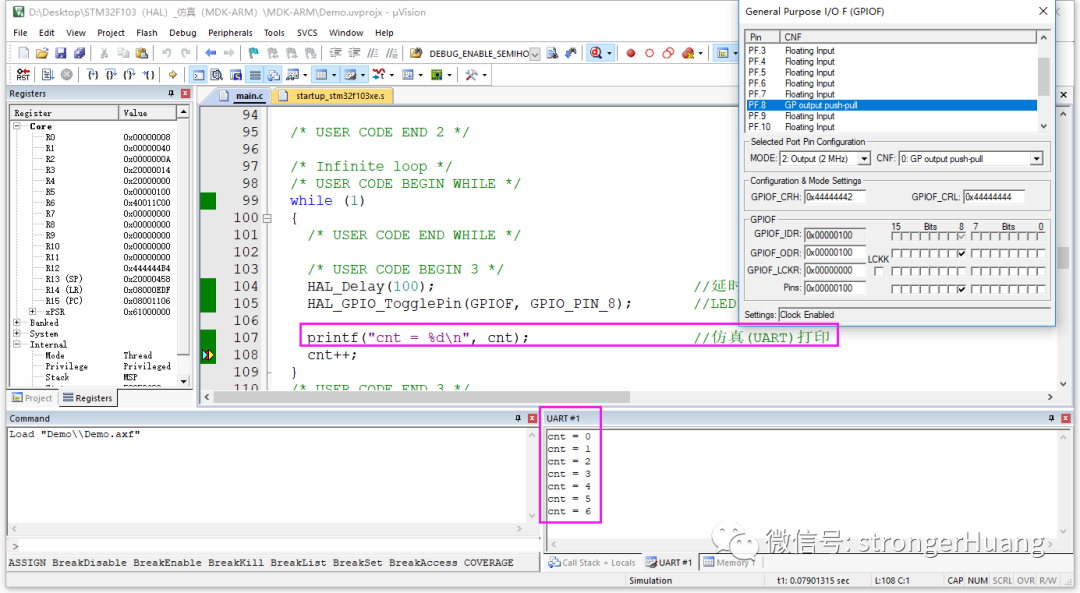

2.仿真打印输出

只在集成开发环境中模拟printf仿真输出，不需要连接开发板（硬件MCU）即可实现。

3.SWO打印输出

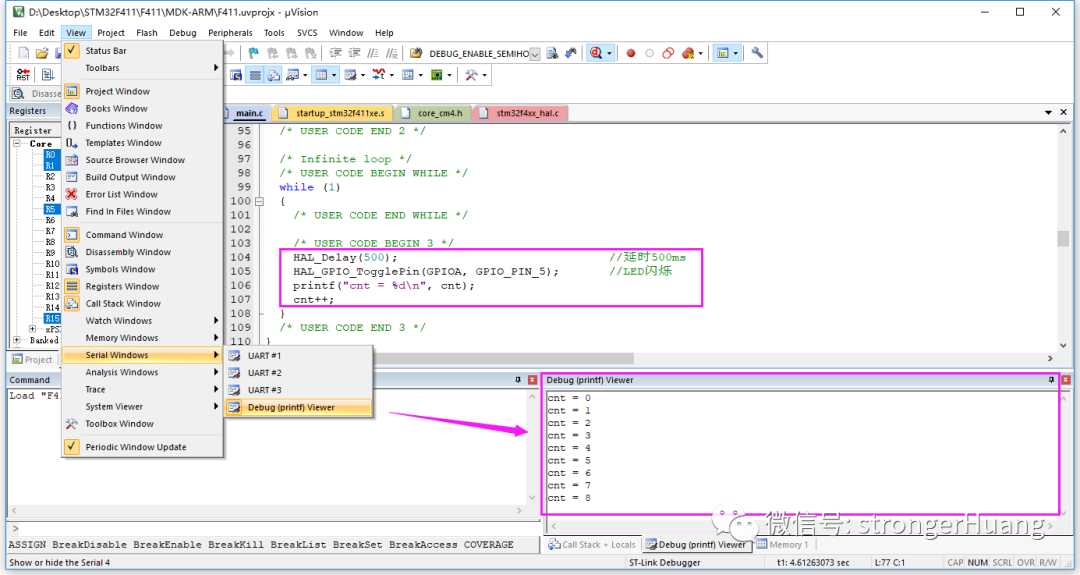

a.基于Keil的『Debug(printf)Viewer』

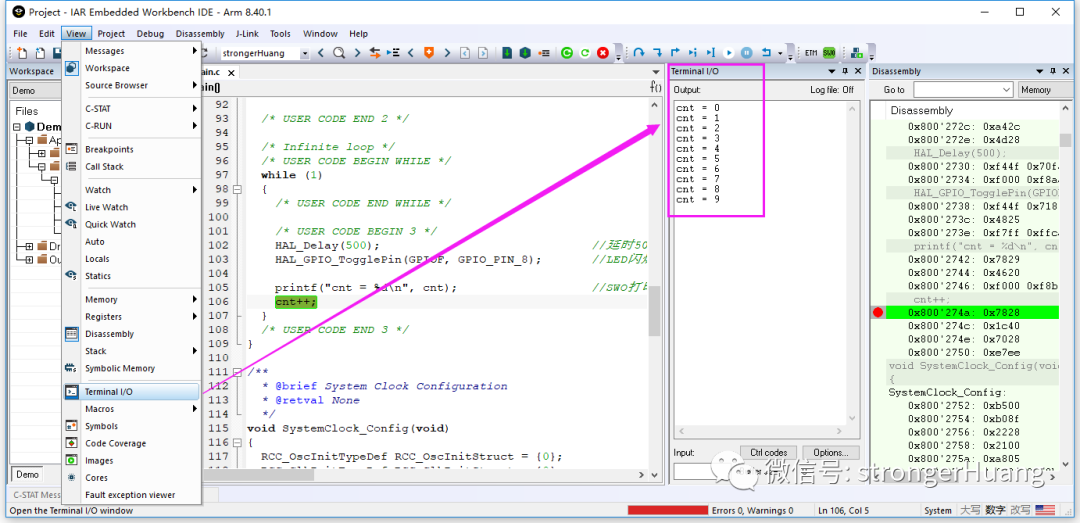

b.基于IAR的『Terminal IO』

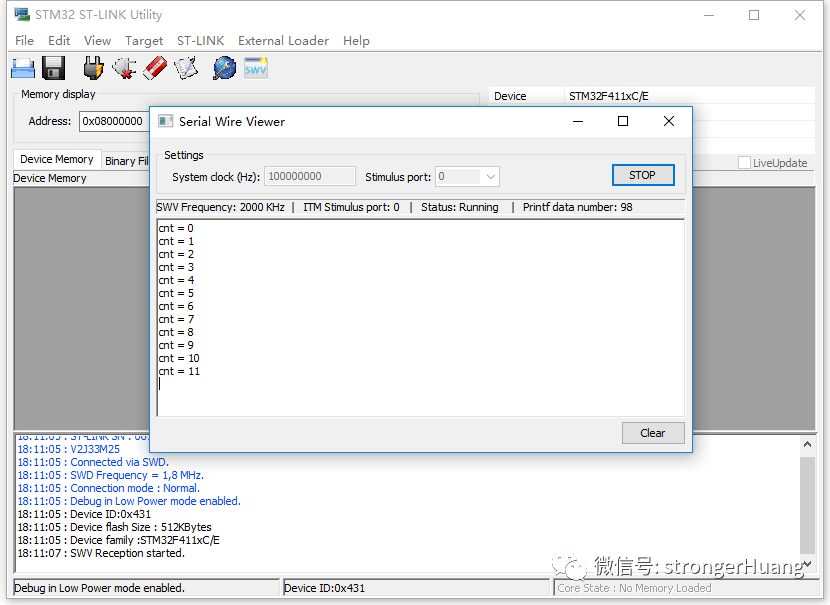

c.基于ST-LINK Utility的『Serial Wire Viewer』

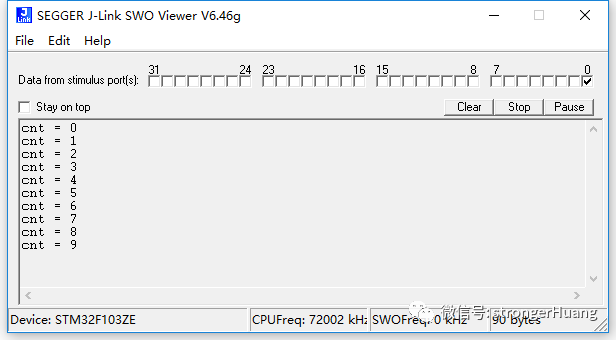

d.基于J-Link的『SWO Viewer』

说明：前面2种可以分别基于ST-Link和J-link工具查看，第三种基于ST-Link查看，第四种基于J-link查看。

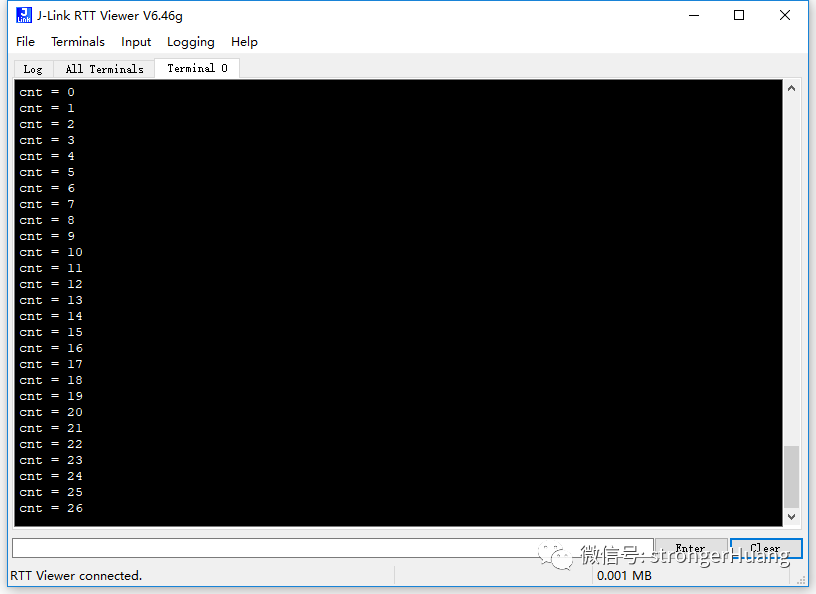

4.JLink-RTT打印输出
