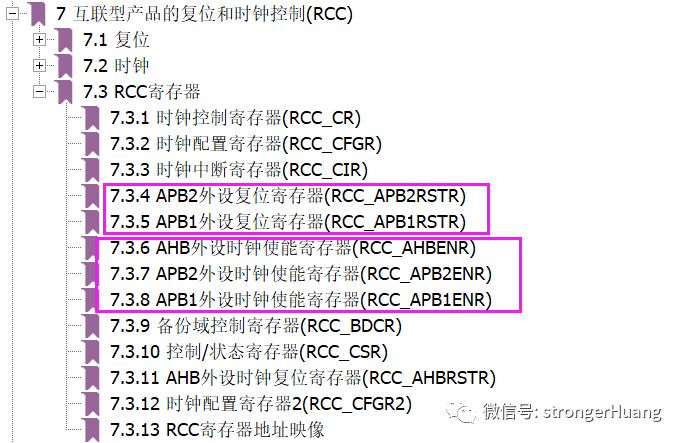

• peripheral reset register（RSTR）外设复位寄存器。

• peripheral clock enable register（ENR）外设时钟使能寄存器。

外设时钟使能和失能

我们都知道，配置STM32外设，会先开启对应的时钟（也就是使能外设时钟）。

比如使能USART1时钟：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

失能USART1时钟：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, DISABLE);

前面分享过一篇文章《STM32为什么要先开启外设时钟？》，里面有说：为什么我们要先开启STM32外设时钟。

从时钟使能和失能来说，这里再简单总结一下：使能外设时钟，我们就可以操作（读写）对应的外设；失能外设时钟，则我们无法操作对应的外设。

所以说，我们要操作外设，就必须要先开启（使能）其外设时钟。

复位外设

复位外设相信大部分朋友都能理解，如果使用寄存器开发过的朋友，更应该明白。

简单来说，复位外设就是恢复外设所有寄存器为上电默认值，也可以说复位了我们的配置。

可能有些地方你会也会发现xx外设配置之前有“重新初始化”外设的操作，如：

USART_DeInit(USART1);DMA_DeInit(DMA1_Channel1);

这重新初始化代码里面，其实就是调用了复位外设代码。

失能外设时钟和复位外设区别

上面说了失能外设时钟，我们就不能操作外设了。那么复位外设，我们还能操作外设吗？外设的时钟也会被复位吗？

可能许多人没有深入分析过，我这里简单总结一下：

1.外设时钟未使能（失能状态），不能配置（读写）外设；

2.复位外设，会复位外设的所有寄存器，但外设时钟不会被复位；

3.外设时钟使能，复位外设，再清除复位外设，可以继续配置（读写）外设。如USART1重新初始化：

RCC_APB2PeriphResetCmd(RCC_APB2Periph_USART1, ENABLE);RCC_APB2PeriphResetCmd(RCC_APB2Periph_USART1, DISABLE);
USART_Init(USART1, &USART_InitStructure);

4.复位外设，但不清除复位外设，则不能继续配置（读写）外设。

RCC_APB2PeriphResetCmd(RCC_APB2Periph_USART1, ENABLE);
USART_Init(USART1, &USART_InitStructure);

在STM32的库函数中，外设复位和清除都是成对的，所以，我们用库开发的好处，就是相对不容易犯一些错误。

因为还有很多朋友使用寄存器开发，有很多细节问题可能没有深入研究过，就不知道问题到底处在哪里。

所以，建议用寄存器开发的朋友转向使用（SPL、HAL或CLL）库开发。如果你非要一步一步理解底层，建议使用SPL标准外设库。
