弱电工程中IP地址分配的三种方法，全面解析IP地址分配！经典实用的技术文章！

还有就是一个网段只能容纳254个摄像机，但是我现在项目比较大，都有300多个摄像机了，该咋分配IP地址呢？

首先关于内、外网的定义：

内、外网是相对于防火墙而言的，在防火墙内部叫做内网，反之就是外网。在一定程度上外网等同于公网，内网等同于私网

严格说来，这个奇葩的地址0.0.0.0已经不是一个真正意义上的IP地址了。它表示的是这样一个集合：也就是说；所有不清楚的主机和目的网络。这里的“不清楚”是指在本机的路由表里没有特定条目指明如何到达。对本机来说，它就是一个“收容所”，所有不认识的“三无”人员，一律送进去。如果你在网络设置中设置了缺省网关，那么计算机系统会自动产生一个目的地址为0.0.0.0的缺省路由。

对本机来说，这个地址指本网段内(同一广播域)的所有主机。

然而它的意思很明确，使用人类语言来说意思就是“这里的所有计算机都注意了”这个地址不能被路由器所转发。

主要用于测试。用汉语表示，就是“我自己”。在Windows系统中，这个地址有一个别名“Localhost”。寻址这样一个地址，是不能把它发到网络接口的。除非出错，否则在传输介质上永远不应该出现目的地址为“127.0.0.1”的数据包。

注意它和广播的区别。从224.0.0.0到239.255.255.255都是这样的地址。224.0.0.1特指所有主机，224.0.0.2特指所有路由器。这样的地址多用于一些特定的程序以及多媒体程序。如果你的主机开启了IRDP(Internet路由发现协议），使用组播功能功能，那么你的主机路由表中应该有这样一条路由。

如果你的主机使用了DHCP功能自动获得一个IP地址，那么当你的DHCP服务器发生故障，或响应时间太长而超出了一个系统规定的时间，计算机操作系统会为你分配这样一个地址。如果你发现你的主机IP地址是一个诸如此类的地址，很不幸的是，现在你的网络不能正常运行了。

这些地址被大量用于企业内部网络中。一些宽带路由器，也往往使用192.168.1.1作为缺省地址。私有网络由于不与外部互连，因而可能使用随意的IP地址。保留这样的地址供其使用是为了避免以后接入公网时引起地址混乱。使用私有地址的私有网络在接入Internet时，要使用地址翻译(NAT)，将私有地址翻译成公用合法地址。在Internet上，这类地址是不能出现的。对一台网络上的主机来说，它可以正常接收的合法目的网络地址有三种：本机的IP地址、广播地址以及组播地址。

A类IP地址：由1个字节的网络地址和3个字节的主机地址，网络地址的最高位必须是“0”。

如：0XXXXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX（X代表0或1）

A类IP地址范围：1.0.0.1---126.255.255.254

A类IP地址中的私有地址和保留地址：

① 10.X.X.X是私有地址（所谓的私有地址就是在互联网上不使用，而被用在局域网络中的地址）。

范围（10.0.0.1---10.255.255.254）

② 127.X.X.X是保留地址，用做循环测试用的。

B类IP地址：由2个字节的网络地址和2个字节的主机地址，网络地址的最高位必须是“10”。

如：10XXXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX（X代表0或1）

B类IP地址范围：128.0.0.1---191.255.255.254。

B类IP地址的私有地址和保留地址：

① 172.16.0.0---172.31.255.254是私有地址

② 169.254.X.X是保留地址。如果你的IP地址是自动获取IP地址，

而你在网络上又没有找到可用的DHCP服务器。就会得到其中一个IP。

191.255.255.255是广播地址，不能分配。

C类IP地址：由3个字节的网络地址和1个字节的主机地址，网络地址的最高位必须是“110”。

如：110XXXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX（X代表0或1）

类IP地址范围：192.0.0.1---223.255.255.254。

C类地址中的私有地址：

192.168.X.X是私有地址。（192.168.0.1---192.168.255.255)

D类地址：不分网络地址和主机地址，它的第1个字节的前四位固定为1110。

如：1110XXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX（X代表0或1）

D类地址范围：224.0.0.1---239.255.255.254

E类地址：不分网络地址和主机地址，它的第1个字节的前四位固定为 1111。

如：1111XXXX.XXXXXXXX.XXXXXXXX.XXXXXXXX（X代表0或1）

E类地址范围：240.0.0.1---255.255.255.254

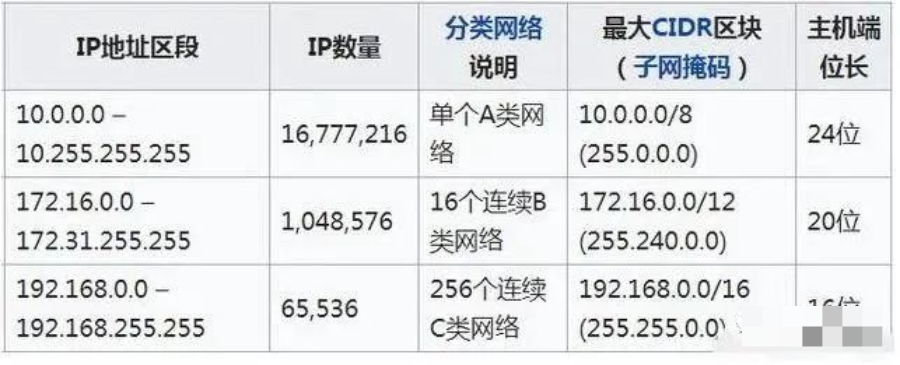

私网地址

除了这三个ip地址段为私有ip地址外，其它的都为公网ip。

这些地址已被声明私有化，任何内网中的设备可以任意使用这些地址，但是在这三个范围内的IP地址不允许出现在Internet（外网）上。所以我们平台在内部组网时用的比较多，比如监控项目与公司内部电脑ip设置，用的多的就是192.168.xx。

通常情况下，按照需要容纳的主机数选择私有地址段。家庭网络规模比较小，一个C类地址，192.168.1.x可以容纳254个终端，足够使用。

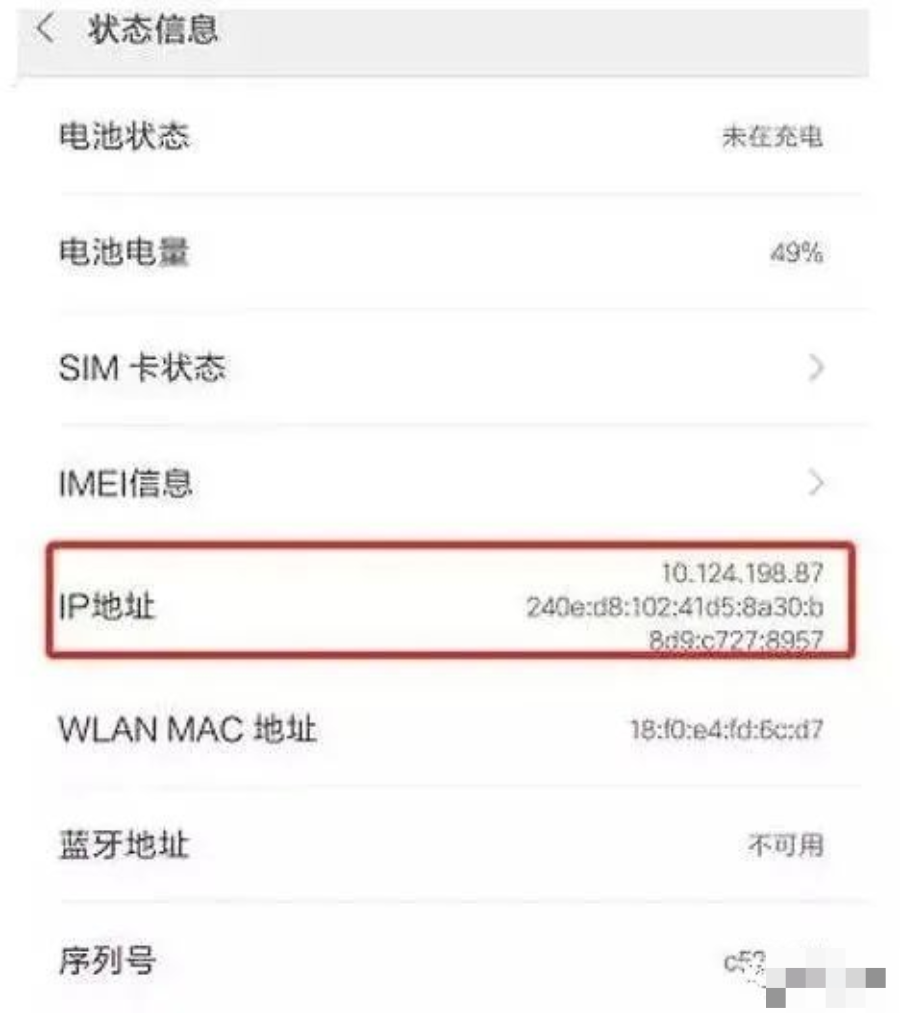

学校或者大型企业可能使用B类甚至A类作为内部网络的地址段。比如手机上网很可能获取的也是一个10开头的内网地址，而不是公网地址。

私网地址只能在局域网中使用，不同的局域网可以使用同样的私网地址，私网地址是不能出现在互联网上的。那么私网地址如何访问互联网呢？这就需要用到NAT地址转换，将内网地址映射到外网地址。

而NAT地址转换它实现内网的IP地址与公网的地址之间的相互转换，将大量的内网IP地址转换为一个或少量的公网IP地址，减少对公网IP地址的占用。

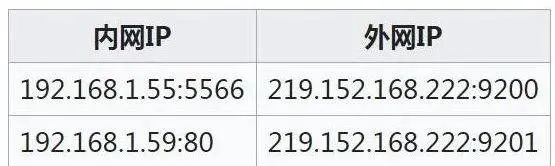

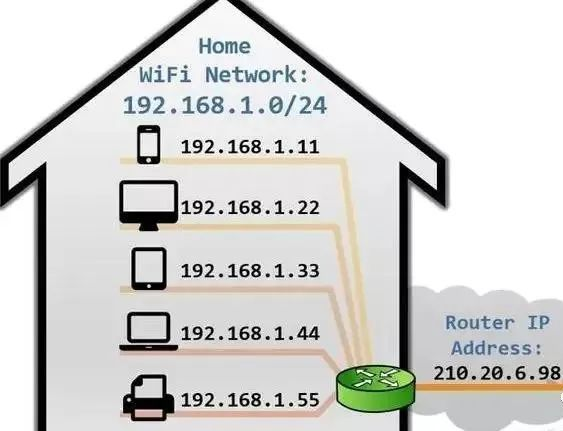

家庭网络普遍使用端口映射的方式，NAT的核心是一张映射表（源IP地址，源端口，目的IP地址，目的端口），将内网源IP地址和端口映射到同一个公网地址的不同端口，如下图所示。

总之，家庭网络由于网络规模比较小，通常使用了192.168开头的私网地址，光猫拨号获取了一个公网地址（或者运营商私网地址），通过NAT方式的映射到这个公网地址的不同端口，访问互联网。主要注意的NAT模式和路由模式是不同的。

简单了解了关于IP的那些知识，那么重点来了，现在监控项目越来越大，动不动就几百个摄像机了，IP地址咋设置呢？

很多朋友都问到，对于大型监控项目如何设置ip地址？

对于监控项目来说，很多故障的原因都是跟ip地址设置不当有关，如ip冲突，或者有几路监控图像没有显示等，都是跟ip有一定关联，合理的分配ip地址十分重要。

对于小型监控项目来说，ip地址的设置比较简单，大部分的人都不会出错，对于超过254个点位的监控项目来说，就有些容易出错了，为什么呢？

第一、如果超过254个点位不划分网段的话，让系统自动分配ip地址的话，容易产生ip冲突。

第二、如果划分网段的话，在ip地址的分配与子网掩码的设置成了问题，部分朋友对ip地址分配不熟，容易出错。

那么怎么办呢？划分网段是合理的方式。

对于超过254个点位的监控，虽然不划分网段我们也能够分配ip地址，但一个好的网络规划不单单是简单、勉强的实现功能，更需要注重的是后期的维护与整个网络清晰性与扩展性。

我们就以实例来看看如何分配ip地址：

一个厂区的监控工程，分为四个区域，共300个点位，所有设备在一个内网中，主干线通过光缆连接，有两个区域是各70个点位，其它的两个区别是各80个点位，如何来设置他们的ip地址。

首先来分析，要实现这300个点位的监控，实现的方法有两种：

第一种就是不划分vlan，都用二层交换机，直接ip地址可以设置成IP地址范围是192.168.0.1—192.168.1.254，子网掩码为255.255.254.0，共有500个ip地址可以使用，完全足够。

有朋友可能会有疑问，255.255.254.0这个子网掩码是怎么得出来的，为什么不是255.255.255.0呢？

子网掩码计算

这里面单独来说明IP地址范围192.168.0.1—192.168.1.254，这个网段的子网掩码为什么是255.255.254.0?

这段ip地址范围里面包括两个ip段。

第一个ip段是：192.168.0.1—192.168.0.254 它的子网掩码是255.255.255.0。

第二个ip段是：192.168.1.1—192.168.1.254，它的子网掩码是255.255.254.0。

通俗来说，它们共同的子网掩码就是255.255.254.0。

这里面我们着重来看下划分网段的方式，使用三层交换机可以直接划分四个网段。

主监控地址：192.168.1.1 255.255.252.0

A区地址：192.168.1.2～192.168.1.254 掩码 255.255.252.0 网关192.168.1.1；

B区地址：192.168.2.1～192.168.2.254 掩码 255.255.252.0 网关192.168.1.1；

C区地址：192.168.3.1～192.168.3.254 掩码 255.255.252.0 网关192.168.1.1；

D区地址：192.168.4.1～192.168.4.254 掩码 255.255.252.0 网关192.168.1.1。

这里面每个网段都可以容纳250个点位以上，是完合足够分配每个区域的ip地址的，另外，后续每个区域若有增加点位，都是有足够的预留，值得注意的是，这里面接入层交换机是需要合理的分配，接入层交换机的选择，我们之前有提到过，这里不做过多说明。

那么这样划分网段有什么好处呢？

四个区域ip地址比较明显了，如果那个摄像机有问题，可以直接通过批量ping ip地址可以很快定位到那个摄像机出了问题，同时也可以有效防止ip冲突，ip是网络故障中出现频率比较高的问题，也可以减少广播风暴。

我们先来看看双网口硬盘录像机的两种网络工作模式：

两张网卡使用相同的IP地址，选择“主网卡”，可选择LAN1或LAN2为主网卡，当一块网卡的网络出现故障时，系统启用备份网卡来保证系统的网络工作正常。

两张网卡参数相互独立，网卡相互工作，选择“网卡选择”可分别对LAN1和LAN2进行设置。可选择一张网卡为默认路由，当系统主动连接外部网络时，数据由默认路由转发。

了解了双网口录像机的两种网络工作模式以后，大家可以看出来，添加跟硬盘录像机不是一个网段的摄像机的时候，我们使用的就是多址设定这种网络工作模式，具体怎么使用呢？

现在就来教你~

我们假设现在录像机LAN1口接的路由器的IP地址是192.168.1.1，而我们需要添加的摄像机的网段可以是http://192.168.0.XXX这个网段的。

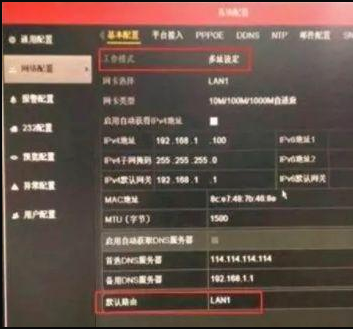

此时进入录像机主菜单-系统配置-网络配置-基本配置，将工作模式改成多址设定，网卡选择LAN1，给LAN1分配IP地址192.168.1.100以及其他网络参数，因为此时LAN1是用来连接路由的，所以，我们默认路由选择LAN1。

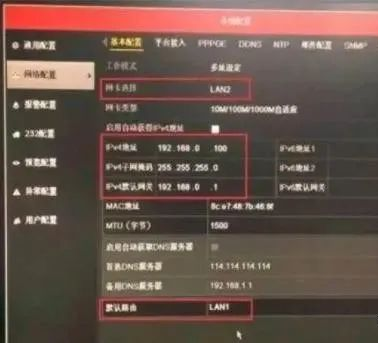

我们将连接摄像头的网线接到录像机的LAN2口，网卡选择LAN2，给LAN2分配IP地址为192.168.0.100，其他网络参数如图。

此时录像机就有两个IP地址，LAN1口用来与外网连接，做外网访问，LAN2口用来连接摄像头，我们再去通道管理-IP通道管理里面添加摄像头，就能既连接外网又能看到监控的画面啦！
