在波形/函数发生器输出中如何增加 DC 偏置

波形和函数发生器偏置功能可以与任何波形一起使用，在 -5 Vdc 到+5 Vdc 窗口、直到 50 欧姆负荷范围内生成幅度和偏置的任意组合。对要求更大偏置的应用，可以使用外部电源，生成额外的偏置。为使用外部电源生成 D C偏置，可以采用下述三个步骤：

1，函数发生器必需与地隔离，即“浮动”。33220A 可以从接地最多浮动42V (输出 + DC偏置)。通过把峰值输出减去 42V，可以计算最大 DC 偏置。

2，DC 电源必需串联。不能使用 BNC-T，因为它将并联电源。

3，函数发生器输出上的电压应小于42V。把电源连到接地上，可以计算函数发生器输出上的电压。输出电压将是DC电压加发生器的峰值电压。

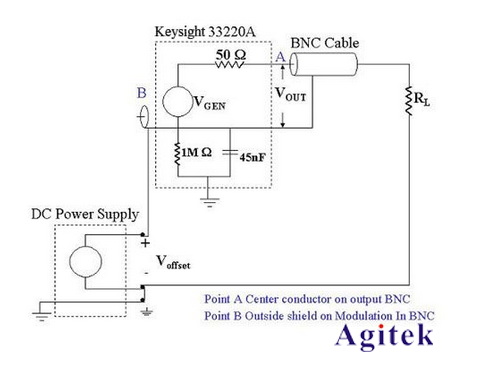

下图显示了33220A 波形和函数发生器连接外部电源及负荷的模型。

在33220A和33250A 波形和函数发生器上进行连接的简便方式是通过调制输入 BNC 访问浮动接地，调制输入 BNC 位于后面板上。可以使用 BNC 连接器减去中心导线；把这条线连到电源的高功率端。只使用一条导线，把信号输出、函数发生器输出BNC的中心导线连接到负荷的高端(不要使用输出 BNC 的屏蔽)。负荷的低端连接到电源的低功率端。最后，电源低功率端连接到接地上。

其他系列的函数发生器，也可以类似操作来提高直流偏置。
