三菱FX PLC转以太网通过CHNet-FX与wincc ModbusTCP通信配置方法

三菱FX1N/2N/3U/3G等PLC，可以通过CHNet-FX以太网模块，通过三菱以太网驱动连接上位组态软件（如：WinCC）；CHNet-FX以太网口、扩展422口还可以同时与触摸屏通讯。CHNet-Q支持三菱Q系列的以太网通讯。

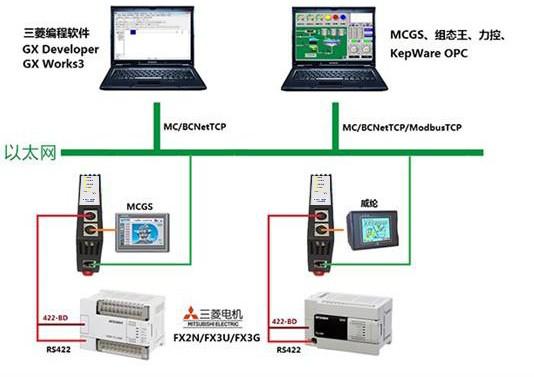

网络拓扑图：

打开百度APP看高清图片

以三菱FX系列PLC和西门子WinCC软件为例：

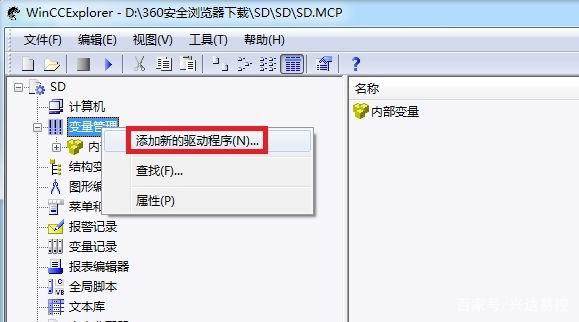

1.新建项目，右击“变量管理”，点击“添加新的驱动程序”。

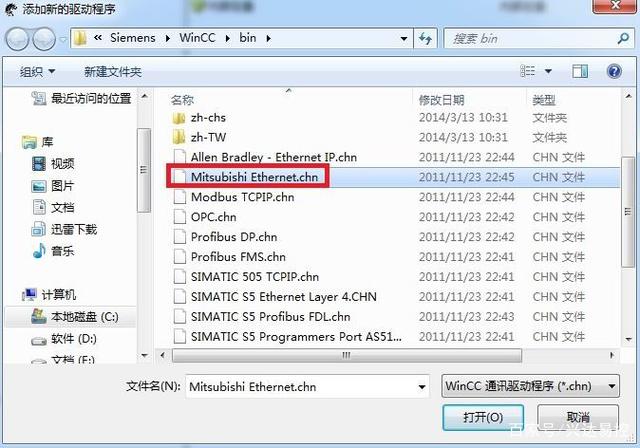

2.选择“Misubishi Ethernet.chn”。

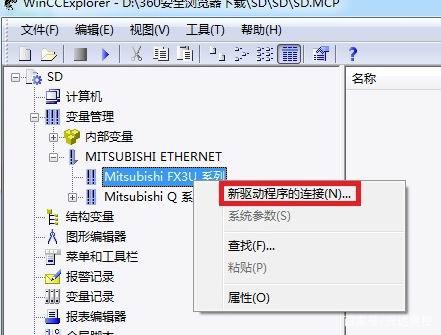

3.右击“Mitsubishi FX3U系列”，点击“新驱动程序的连接”。

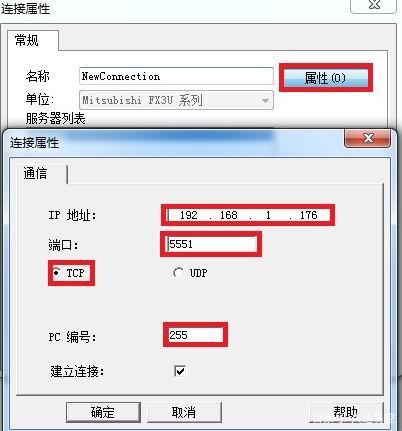

4.点击“属性”，填入模块的IP地址，端口号默认为“5551”，协议选择“TCP”，PC编号默认为“255”，点击“确定”。
