三菱FX系列PLC连接触摸屏及组态软件以太网通信案例

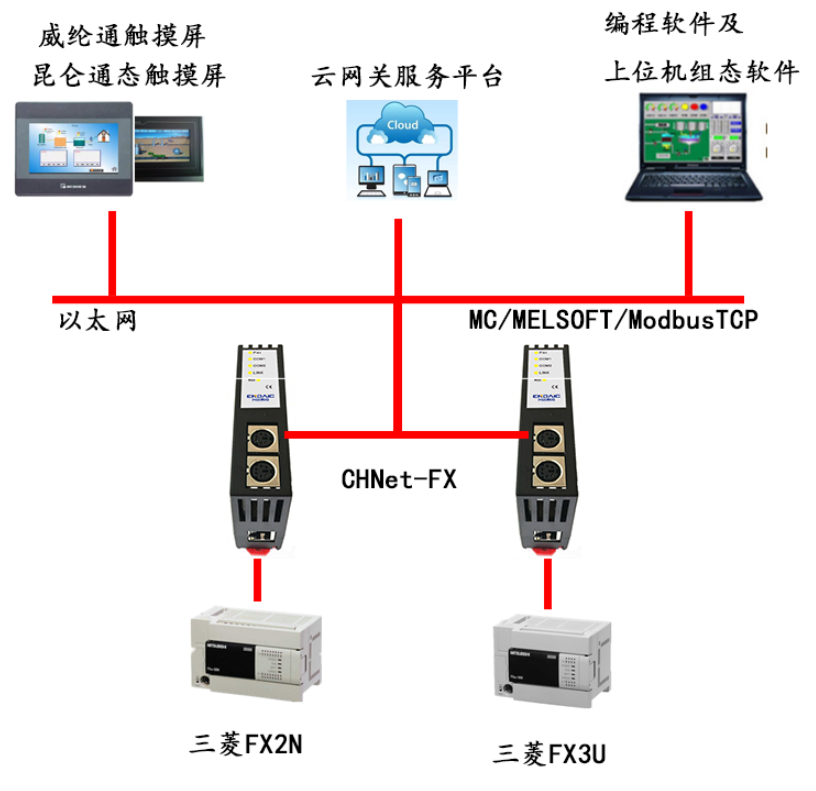

CHNet-FX以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于三菱 FX1N/1S/2N/3S/3G/3GC/3U/3UC 系列 PLC(兼容汇川、禾川 PLC)的以太网数据采集，非常方便构建生产管理系统。威纶通/昆仑通态触摸屏/上传云网关设备通过CHNet-FX以太网通信处理器为三菱FX系列PLC提供设备信息化数据采集

硬件连接

　　1、安装在35mm的导轨上，无需外接电源。COM1口连FX的S8编程通讯口，COM2扩展口用于触摸屏通讯。

　　2、通过WEB服务器或配置诊断工具NetDevice均可对设备进行参数设置和运行诊断。

　　3、对FX编程通讯口波特率自动调节，可以适应大数据量通讯的需求。

　　4、支持MELSOFT产品（GX Works2、GX Developer等）的以太网通信。

　　5、支持上位机MC以太网协议（MELSEC CommunicaTIon Protocol）通信，支持上位软件（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）访问。

　　6、集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC16，Modbus数据区自动映射至FX数据区。

　　7、支持TCP/IP透传协议通信。

　　8、采用MC通信协议，皆可实现高级语言（如VB、VC、C#等）编程，实现与三菱FX的数据通讯，方便开发生产管理系统。

　　9、支持OPC通道的SCADA（上位组态软件）以OPC方式与FX通讯。

　　10、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式。支持6个上位机的连接。
